Компания Gigabyte выпустила материнскую плату GA-870A-UD3, ориентированную на процессоры AMD и созданную на основе чипсета AMD 870
Евгений Рудометов
>> Часть 1
Внешний вид и разъемы материнской платы Gigabyte GA-870A-UD3 (GA-870A-UD3) представлены на рис. 1 и рис. 2. В таблице 3 приведены основные характеристики этой платы.

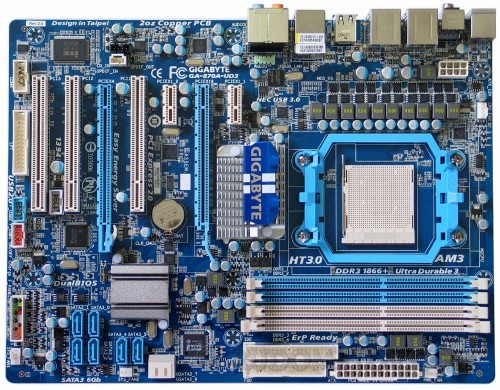

Рис. 1. Материнская плата GA-870A-UD3

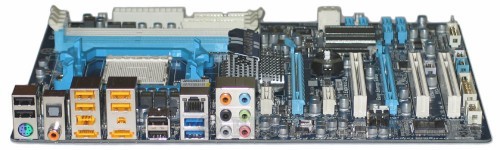

Рис. 2. Back-панель с разъемами
Таблица 3. Основные параметры GA-870A-UD3
| Элементы и подсистемы |
Параметры |
| Процессор | AMD Phenom II / Athlon II стандарта AM3 |
| Чипсет | North Bridge – AMD 870 South Bridge – AMD SB850 |
| Оперативная память | 4 DIMM DDR3 1866 (o.c)/1333/1066, non-ECC, до 16 Гбайт. |
| Аудио | HD Audio, до 8 каналов |
| Порты дисковых подсистем |
6 SATA 6Gb/s, 2 SATA 3Gb/s, 1 IDE (два устройства), 2 eSATA 3Gb/s, 1 floppy |
| USB 2.0/3.0 | 12 USB 2.0/1.1 (4 через планки), 2 USB 3.0 |
| IEEE1394 | 3 IEEE1394a (1 через планку) |
| LAN | 10/100/1000 Mbit/s |
| Порты задней панели |
1 PS/2 для клавиатуры или мыши, 1 Coaxial S/PDIF Out, 1 Optical S/PDIF Out, 8 USB 2.0/1.1, 2 USB 3.0/2.0, 2 eSATA, 2 IEEE1394a, 1 RJ-45, 6 разъемов аудио |
| Слоты | 1 PCI Express x16 (PCI Exp. X16), 1 PCI Express x16 (PCI Exp. x4), 2 PCI Express x1, 3 PCI |
| Форм-фактор и габариты |
MicroATX, 305 мм х 230 мм |
Архитектурные и конструктивные особенности материнской платы GA-870A-UD3, созданной и выпущенной компанией Gigabyte, рассмотрены в следующей части данной статьи.
