Евгений Рудометов


 >>    Часть 3


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Производительность

Оценки производительности подсистем ноутбука Thunderobot 911 Plus G3 Pro были выполнены с помощью популярных тестовых программ: AIDA64 v.6.92.6632, CrystalDiskMark 8.0.1 x64, CPU-Z Ver.2.08.0.x64, PerformanceTest 11.0 (PassMark).

Результаты приведены на рис. 21 – рис. 23:

• рис. 21 — оценки производительности встроенных в процессор видеосредств Intel Iris Xe Graphics (в одноканальном варианте ОЗУ — Intel UHD Graphics) и видеосредств GPU Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт,
• рис. 22 — оценки подсистемы оперативной памяти (один SO-DIMM Samsung DDR5-4800 16 Гбайт),
• рис. 23 — оценки скоростных параметров накопителя M.2 SSD (SSST CL5-8D512).

Рис. 21. Оценки встроенных и дискретных видеосредств
             (кликнуть мышью для увеличения картинки)

Рис. 22. Оценки подсистемы ОЗУ

Рис. 23. Оценки скоростных параметров SSD
             (кликнуть мышью для увеличения картинки)

На рис. 24 представлены оценки производительности мобильного процессора Intel Core i5-13500H, на основе которого создана архитектура рассматриваемого ноутбука, и сравнение его с процессором Intel Core i9-11900K для настольных систем. Как следует из приведенных оценок, полученных в процессе выполнения данного теста, мобильный процессор в однопоточном режиме показал свое 8% преимущество, а в многопоточном — практически равен своему сопернику, уступая ему менее 0,4%.

Рис. 24. Оценки производительности CPU Intel Core i5-13500H

Рис. 25. Оценки производительности подсистем тестируемых компьютеров
             (кликнуть мышью для увеличения картинки)

На рис. 25 представлены оценки производительности подсистем ноутбука Thunderobot 911 Plus G3 Pro, выполненные с помощью тестовой программы PerformanceTest 11.0. Эти данные вместе с результатами тестирования трех других компьютеров были сведены в таблицу 2 для сравнения и анализа.

Итак, первый компьютер — это рассматриваемый в данной статье ноутбук Thunderobot 911 Plus G3 Pro. Создан, как подробно описывалось выше, на основе процессора Intel Core i5-13500H (ядер/потоков — 12/16, кэш — 18 Мбайт, тактовая частота — до 4,7 ГГц, TDP — 45 Вт) с гибридной видеоподсистемой, состоящей из Intel Iris Xe Graphics (в 1-канальном варианте ОЗУ — Intel UHD Graphics) и Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт. В данной модели ноутбука (JT009R00BRU) используются один SO-DIMM Samsung DDR5-4800 16 Гбайт (второй слот оставлен свободным для выполнения апгрейда силами пользователя) и один твердотельный накопитель SSSTC SSD 512 Гбайт (M.2 2280, PCIe 4.0 x4).

Второй компьютер — компактная настольная система Intel NUC10i5FNKPA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i5-10210U (ядер/потоков — 4/8, кэш — 6 Мбайт, тактовая частота — до 4,2 ГГц, TDP — 15 Вт) с Intel UHD Graphics. В этом компьютере используются два SO-DIMM Kingston DDR4-2666 по 4 Гбайт (общий информационный объем — 8 Гбайт) и один M.2 2280 SSD с интерфейсом PCIe 3.0 x4 (после очередной модернизации — Intel SSD 720p 2048 Гбайт).

Третий компьютер — компактная настольная система Intel NUC8i7INHJA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i7-8565U (ядер/потоков — 4/8, кэш — 8 Мбайт, тактовая частота — до 4,6 ГГц, TDP — 15 Вт) с Intel UHD Graphics 620. Но несмотря на присутствие встроенных средств, за видео в этой настольной системе отвечает решение на дискретных элементах, представленных Radeon 540X с 2GB GDDR5. В дополнение к этому в компьютере используются оперативная память, выполненная на основе встроенных чипов LPDDR3-2133 1.2V с общим информационным объемом 8 Гбайт, и один M.2 2280 SSD с интерфейсом PCIe 3.0 x4 (после очередной модернизации — Intel SSD 720p 1024 Гбайт).

Четвертый компьютер — ноутбук HP ENVY 17. Создан на основе мобильного процессора Intel Core i7-2630QM (ядер/потоков — 4/8, частота — 2 ГГц, кэш L3 —6 Мбайт). В этом компьютере после его очередной модернизации используются два SO-DIMM DDR3 по 8 Гбайт и два 2,5” SSD SATA, представленных моделями SSD 200 Гбайт (диск C) и SSD 1 Тбайт (диск D).

Таблица 2.  Оценки производительности подсистем компьютеров

А еще необходимо добавить, что кроме указанных тестов, ноутбук Thunderobot 911 Plus G3 Pro без каких-либо проблем воспроизводил файлы аудио и видео разных форматов, включая 2D и 3D разрешения Full HD и 4К.

Высокие результаты данный ноутбук показал и в играх. Известно, что они нередко требуют очень больших ресурсов, среди которых главными являются производительность процессора и производительность видеоподсистемы. Так, например, при установке высоких настроек в популярных играх удалось достичь следующих высоких показателей:

• Control — до 125 fps,
• God of War — до 75 fps,
• Atomic Heart — до 68 fps,
• Cyberpunk 2077 — до 85 fps и т. п.

В следующей части  данной статьи — заключение


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)


>>    Часть 5


Евгений Рудометов


Часть 1


Итак, скоростные возможности подсистем указанных моделей Intel NUC 10 были оценены в процессе тестирования NUC10i5FNKPA2 (далее просто Intel NUC 10) с разными моделями модулей оперативной памяти SO-DIMM DDR4 и разными моделями накопителей энергонезависимой флеш-памяти форм-фактора M.2 SSD.

Основные компоненты, использованные в исследуемой системе:

• Процессор — Intel Core i5-10210U (литография 14 нм, микроархитектура Comet Lake, 4 физических ядра, работающих c 8 потоками, базовая частота — 1,6 ГГц, частота в режиме Turbo Boost — 4,2 ГГц, кэш — 6 Мбайт, TDP — 15 Вт),
• Материнская плата — Intel NUC10i5FNB,
• Графическая подсистема — встроенная в процессор Intel UHD Graphics,
• Оперативная память — 2×4 GB (Kingston SO-DIMM DDR4-2666) и 2×16 GB (Crucial SO-DIMM DDR4-2400),
• Дисковая подсистема — M.2 Kingston SSD 256 GB и M.2 Intel SSD 760p 2048 GB,
• Блок питания — внешний компактный блок HKA09019047-6U (AC-DC: input — 100-240 V / 50-60 Hz; output — 19 V, 4,74 А, 90 W max),
• Операционная система — ОС Microsoft Windows 10 Home 64-bit.

Как следует из приведенного описания тестовых вариантов, в исследовании подсистемы оперативной памяти использовались две конфигурации подсистемы оперативной памяти (ОЗУ): 8 Гбайт и 32 Гбайт. Тестирование осуществлялось с помощью предварительно установленных программных пакетов: AIDA64 Business, PassMark PerformanceTest.

Первая конфигурация с информационным объемом 8 Гбайт представлена двумя модулями SO-DIMM DDR4-2666 производства Kingston —  модели Kingston KVR26S19S6/4. Каждый модуль имеет объем 4 Гбайт. Основные параметры согласно опубликованным производителем техническим данным, доступным для пользователей: 512 M×64-bit (4 GB), DDR4-2666, CL19, 260-pin SO-DIMM, VDD=1.2 V Typical. Внешний вид данного модуля оперативной памяти (4 GB) представлен на рис. 2.

Вторая конфигурация с информационным объемом 32 Гбайт представлена двумя модулями SO-DIMM DDR4-2400 производства Micron — модели Crucial CT16G4SFD824A. Каждый модуль имеет объем 16 Гбайт. Основные параметры: PC4-19200, CL=17, Dual Ranked, x8 based, Unbuffered, NON-ECC, 2048 Meg×64, 260-pin SO-DIMM, 1.2 V. Внешний вид данного модуля оперативной памяти (16 GB) представлен на рис. 2 вместе с Kingston KVR26S19S6/4 (4 GB).

Рис. 2. Модули ОЗУ 4 GB и 16 GB
            (кликнуть мышью для увеличения картинки)

На рис. 3 приведены параметры модулей Kingston KVR26S19S6/4 и Crucial CT16G4SFD824A, определенные AIDA64 Business и используемые в подсистеме оперативной памяти Intel NUC 10.

Рис. 3. Характеристики модулей ОЗУ 4 GB и 16 GB
            (кликнуть мышью для увеличения картинки)

Далее представлены результаты тестирования подсистемы оперативной памяти обеих конфигураций при сохранении в системе штатного накопителя M.2 Kingston SSD 256 GB.

Результаты оценки скоростных параметров подсистемы ОЗУ для вариантов 2×4 GB и 2×16 GB, полученные с помощью тестов AIDA64 Cache & Memory Benchmark и AIDA64 GPGPU Benchmark, входящих в состав программного пакета AIDA64 Business, приведены на рис. 4 и рис. 5.

Рис. 4. Оценка подсистемы ОЗУ из 2×4 GB и 2×16 GB тестом AIDA64 Cache & Memory Benchmark
            (кликнуть мышью для увеличения картинки)

Рис. 5. Оценка подсистемы ОЗУ из 2×4 GB и 2×16 GB тестом AIDA64 GPGPU Benchmark
            (кликнуть мышью для увеличения картинки)

Результаты тестирования подсистемы оперативной памяти обеих выше указанных конфигураций, полученные с помощью теста Memory Mark пакета PassMark PerformanceTest (PassMark Software), приведены на рис. 6.

Рис. 6. Оценка производительности ОЗУ из 2×4 GB и 2×16 GB тестом Memory Mark
            (кликнуть мышью для увеличения картинки)

Как следует из полученных результатов тестирования, замена штатных модулей на альтернативные существенно повысила производительность подсистемы оперативной памяти.

Результаты тестирования дисковой подсистемы  рассмотрены  в следующей части  данной статьи.

>>    Часть 3


Виктор   Рудометов
Евгений Рудометов


Роутер (маршрутизатор) ASUS RT-AX89X поддерживает бспроводные сети спецификации IEEE 802.11ax (данный вариант получил наименование Wi-Fi 6 или WiFi 6). Устройство является двудиапазонным и способно работать в диапазонах 5 ГГц и 2,4 ГГц. Обеспечивает очень высокие значения пропускной способности: 4804 Мбит/с в диапазоне 5 ГГц и 1148 Мбит/с в диапазоне 2,4 ГГц. Тщательно спроектированная конструкция, созданная на основе  высокопроизводительных элементов и снабженная восемью антеннами, обеспечивает прекрасное покрытие и одновременное подключение множества устройств (MU-MIMO и OFDMA). Существует возможность настроить до 6 гостевых WiFi сетей с различными ограничениями. Роутер имеет 10-гигабитные RJ45 и SFP+ порты с возможностью перераспределения нагрузки и обеспечения повышенной отказоустойчивости (Failover и Load Balance), 8 гигабитных портов с поддержкой Link Aggregation, 2 порта USB 3.1 для подключения внешних устройств. Поддерживаются интеллектуальный анализ и фильтрация трафика, фаервол, родительский контроль, VPN, WPA3 и многое другое.

Комплектация ASUS RT-AX89X включает все необходимое для настройки и эксплуатации (рис. 1):

• упаковочная коробка,
• сам роутер,
• блок питания на 65 Вт,
• набор кабелей,
• документация.

Рис. 1. Комплект ASUS RT-AX89X
           (кликнуть мышью для увеличения картинок)

ASUS RT-AX89X выглядит современно и стильно (рис. 2). Круглый корпус из серого пластика и 8 складывающихся антенн придают роутеру даже изысканный вид. По периметру данного устройства располагаются порты, кнопки и индикаторы состояния, снизу и сверху имеются вентиляционные отверстия для охлаждения.

Рис. 2. Внешний вид ASUS RT-AX89X
           (кликнуть мышью для увеличения картинок)

В данном роутере реализованы самые передовые современные технологии и элементы, а программная составляющая прекрасно реализует его значительные аппаратные возможности.

Основой роутера является 4-ядерный процессор с частотой 2.2 ГГц, 256 Мбайт флеш и 1 Гбайт оперативной памяти. Для охлаждения внутренних компонентов используется встроенный вентилятор, шум от которого почти незаметен. При необходимости скорость вентилятора можно регулировать через программное обеспечение вплоть до полного выключения.

В следующей части  данной статьи рассмотрены интерфейсы и технологии, реализованные в конструкции ASUS RT-AX89X.


>>    Часть 2


Евгений Рудометов


Десятое поколение мини-ПК Intel NUC (Next Unit of Computing) в настоящее время представлено двумя группами изделий: двенадцатью наборами (kit), требующими своего доукомплектования силами пользователей, и восьмью моделями мини-ПК, полностью готовыми к работе. Первые получили наименование “Intel NUC 10 Performance kit”, вторые — “Intel NUC 10 Performance Mini PC”.

Одним из представителей полностью укомплектованных и готовых к работе устройств из “Intel NUC 10 Performance Mini PC” является модель Intel NUC10i5FNKPA2 (символ “2″ в наименовании, как и раньше, означает наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта). Устройство поставляется в жесткой картонной коробке.

            (кликнуть мышью для увеличения картинки)

Комплект указанной модели мини-ПК включает:

• мини-ПК Intel NUC10i5FNKPA2 (далее — мини-ПК Intel NUC10i5FNK),
• блок питания мини-ПК от сети переменного тока (модель HKA09019047-6U с входным напряжением 100-240В, выходным напряжением 19В, выходным током до 4,74А), снабженный кабелем с вилкой европейского стандарта,
• запасной столбик для крепления M.2 SSD,
• документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов.

Рис. 1. Мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

В дополнение к приведенному комплекту производитель разместил на своих сайтах еще и вспомогательное ПО и файлы с подробным описанием архитектуры моделей NUC10 и рекомендации по их настройке.

Возвращаясь к использованным в мини-ПК Intel NUC10i5FNK элементам, необходимо отметить, что применение энергоэкономичного процессора Intel Core i5-10210U, дополненного соответствующими электронными компонентами, позволило создать очень компактный компьютер.

Использованный процессор характеризуется сравнительно высокой производительностью и функциональностью. Их достаточно для решения широкого круга самых разных задач. Основные параметры Intel Core i5-10210U приведены в таблице 1.

Таблица 1.  Основные параметры Intel Core i5-10210U

Функциональные возможности мини-ПК Intel NUC10i5FNK реализованы с помощью специально разработанной для данного устройства материнской платы NUC10i5FNB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих.

В данном компьютере используются видеосредства Intel UHD Graphics, встроенные в процессор Intel Core i5-10210U. Эти средства поддерживают:

• Видео HD для Blu-ray,­­
• Direct3D 2015/11.2/11.1/9/10, Direct2D, OpenCL 1.2/2.0/2.1/4.5,
• Аппаратное ускорение декодирования Full AVC/VC1/MPEG2/HEVC/VP8/VP9/JPEG,
• Аппаратное ускорение кодирования Full AVC/MPEG2/HEVC/VP8/JPEG.

Видеопоток передается как через HDMI (через LSPCON — MegaChips MCDP2800-BCT DisplayPort 1.2a to HDMI 2.0b Level Shifter/Protocol Converter) с максимальным разрешением 4096 х 2160 @ 60 Hz, 24bpp, так и через USB Type C (совместим с DisplayPort 1.2) с максимальным разрешением 4096 х 2304 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К. Поддерживается до трех дисплеев.

Оперативная память представлена двумя SO-DIMM DDR4-2666 по 4GB (модель Kingston KVR26S19S6/4). Общий объем составляет 8GB, но имеется возможность расширения до 64GB.

Поддерживаются проводные и беспроводные интерфейсы.

Функциональная схема мини-ПК Intel NUC10i5FNK представлена на рис. 2, технические характеристики — в таблице 2.

Рис. 2. Функциональная схема мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

Таблица 2.  Технические характеристики Intel NUC10i5FNK

В тестируемом варианте мини-ПК Intel NUC10i5FNK энергонезависимое хранение информации осуществляет накопитель M.2 SSD 256GB (модель Kingstone U-SNS8154P3/256GJ).

Что же касается результатов тестирования мини-ПК Intel NUC10i5FNK, то они приведены далее.

Конфигурация исследуемой системы и результаты проведенного тестирования рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


 >>    Часть 1


В мини-ПК NUC10i5FNK использован процессор Intel Core i5-10210U, являющийся представителем десятого поколения Intel Core, кодовое наименование семейства и микроархитектуры — Comet Lake. Он относится к моделям с предельно низкими уровнями энергопотребления, а, следовательно, и теплообразования. Несмотря на то, что процессор имеет в своем составе 4 ядра, его расчетная мощность (TDP) составляет всего 15 Вт. Однако соответствующей настройкой величина TDP может быть как уменьшена до значения в 10 Вт, так и увеличена до 25 Вт. Внешний вид процессора Comet Lake U приведен на рис. 3, основные параметры Intel Core i5-10210U — в таблице 1.

Использование энергоэкономичного 4-ядерного процессора Intel Core i5-10210U позволило создать компактный компьютер, который характеризуется сравнительно высокой производительностью и функциональностью. Его возможностей достаточно для решения широкого круга самых разных задач.

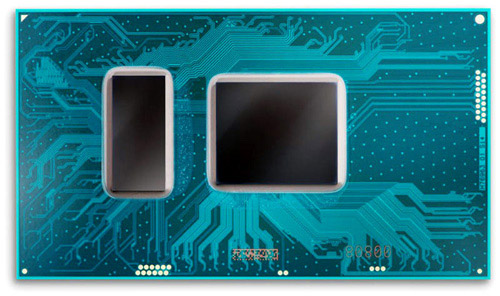

Рис. 3. Процессор Intel Comet Lake U

Таблица 1. Основные параметры Intel Core i5-10210U

Для компактных систем, созданных на основе мобильных процессоров десятого поколения с предельно низкими уровнями энергопотребления и теплообразования (процессоры семейства U/Y), производитель как обычно, предлагает и соответствующие платформы. Пример такой платформы приведен на рис. 4.

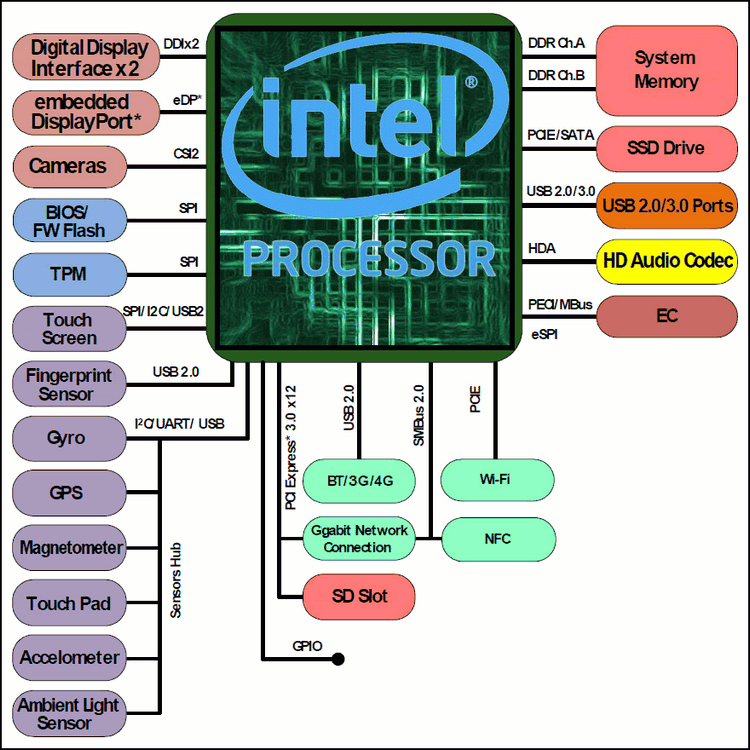

Рис. 4. Структура платформы с процессором десятого поколения
            (кликнуть мышью для увеличения картинки)

Большинство функциональных возможностей указанной платформы реализованы в мини-ПК Intel NUC10i5FNKPA с помощью специально разработанной для данного устройства материнской платы NUC10i5FNB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих. Функциональная схема представлена на рис. 5.

Рис. 5. Функциональная схема мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

В мини-ПК Intel NUC10i5FNK видеофункции обеспечивает встроенные в процессор видеосредства Intel UHD Graphics. Видеопоток передается как через HDMI с максимальным разрешением 4096 х 2160 @ 60 Hz, 24bpp, так и через USB Type C (совместим с DisplayPort 1.2) с максимальным разрешением 4096 х 2304 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К. Поддерживается до трех дисплеев.

Подсистема оперативной памяти представлена двумя слотами с подключением до двух модулей SO-DIMM DDR4 с максимальным объемом 64 Гбайт.

Интерфейсные возможности представлены как проводными, так и беспроводными средствами.

Связь с периферийными устройствами может осуществляться через порты USB 3.1 Gen. 2 Type A и USB 3.1 Gen. 2 Type C. Кроме того, имеется возможность использования USB 2.0 с разъемами на плате, а также CIR (Consumer Infrared).

В следующей части  данной статьи рассмотрены топология материнской платы Intel NUC10i5FNB и элементы интерфейсов, приведены основные характеристики мини-ПК Intel NUC10i5FNKPA.


>>    Часть 3


Евгений Рудометов


 >>    Часть 1


Оценки информационной емкости и скоростных возможностей HDD 14TB были получены в процессе тестирования. При этом в качестве тестовой системы был использован высокопроизводительный настольный компьютер, основу которого составили следующие компоненты:

• Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
• Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
• Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
• Дисковая подсистема — SSD 240GB (системный диск) и HDD 4000GB,
• Операционная система — Microsoft Windows 7 Enterprise.

Конфигурация дисковой подсистемы приведена на рис. 4.

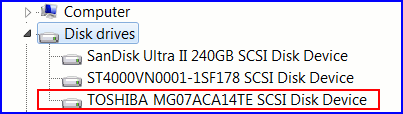

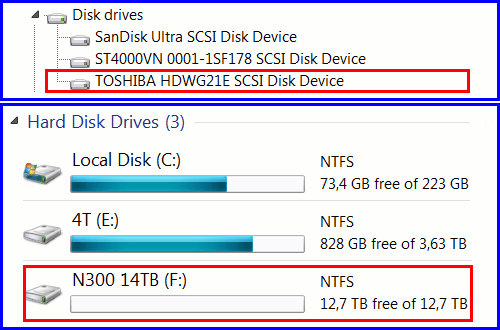

Рис. 4.  Дисковая подсистема

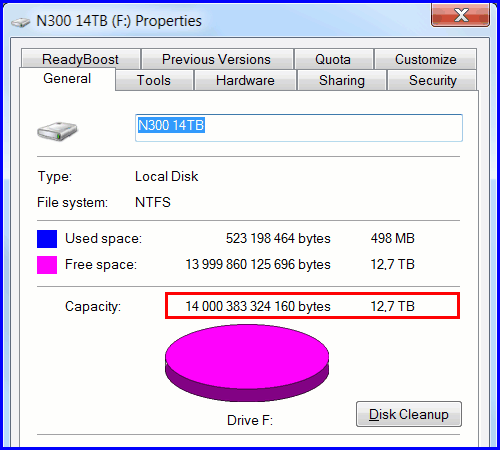

Оценки емкостных параметров HDD 14TB, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, приведены на рис. 5.

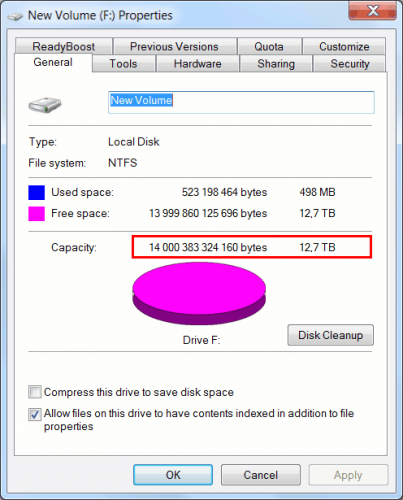

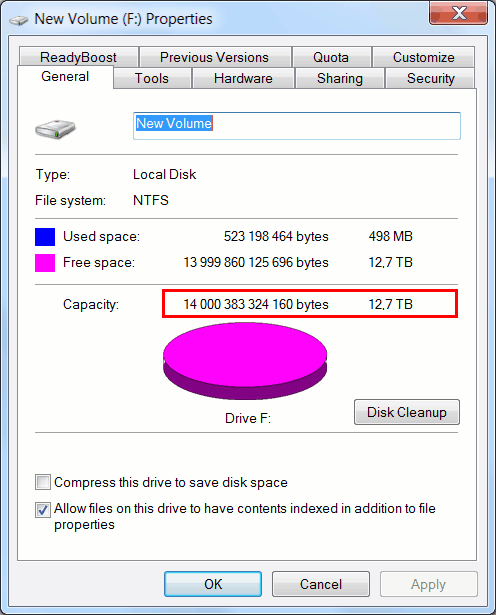

Рис. 5.  Емкостные параметры HDD 14TB

Оценивая емкостные параметры данного устройства, необходимо напомнить, что производители накопителей информационную емкость своих изделий приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Тбайт = 1 000 Гбайт = 1 000 000 Мбайт = 1 000 000 000 Кбайт = 1 000 000 000 000 байт. В результате в десятичных единицах емкость HDD 14TB составляет 14 000 383 324 160 байт (рис. 5), то есть даже несколько больше объявленного производителем значения.

А вот в единицах, привязанных к двоичной системе счисления, емкость 14 000 383 324 160 байт преобразуется и приводится уже как 12,7 Тбайт (рис. 4 и рис. 5). Остается добавить, что указанные единицы часто обозначаются как KiB, MiB, GiB, TiB.

На рис. 6 – рис. 8 представлены результаты оценки скоростных характеристик HDD 14TB, полученные с помощью ряда тестовых программ.

Рис. 6.  Результаты теста Benchmark (HD Tune Pro 5.00)
            (кликнуть мышью для увеличения картинки)

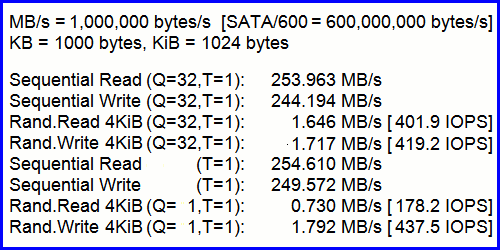

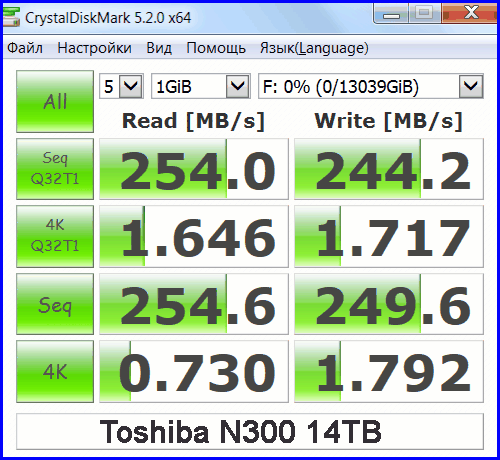

Рис. 7.  Оценка скоростных параметров, выполненная CrystalDiskMark

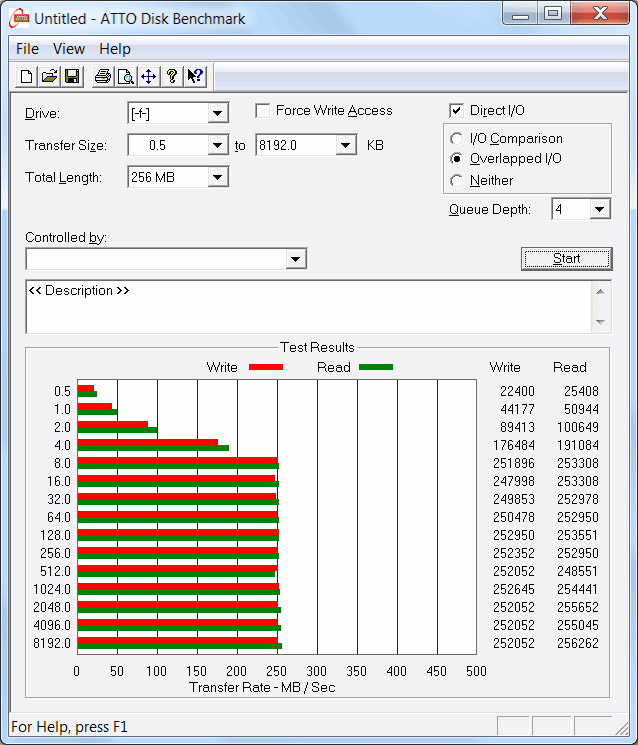

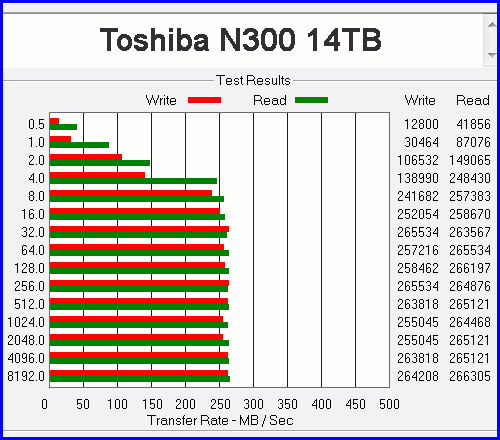

Рис. 8.  Оценка скоростных параметров, выполненная ATTO Disk Benchmark

Как следует из полученных в процессе тестирования оценок, четырнадцатитерабайтная модель HDD (HDWG21EUZSVA), относящаяся к семейству накопителей Toshiba N300, характеризуется не только очень высокой информационной емкостью (14 000 383 324 160 байт), но еще и очень высокими скоростными возможностями.

Несмотря на указанные рекомендации производителя, приведенные выше, необходимо отметить, что, как показало тестирование, HDD 14TB можно успешно использовать и в настольных компьютерах в качестве системного диска и/или в качестве высокоемкого и высокоскоростного накопителя для хранения пользовательских программ и данных. Но вполне возможно, что часть пользователей предпочтут иные решения. Однако если требуется высокая информационная емкость при сравнительно высоких скоростных параметрах и при сравнительно низкой стоимости хранения данных (в пересчете на стоимость хранения единицы информации), то модели накопителей Toshiba N300 в настоящее время являются весьма привлекательными вариантами.

            (кликнуть мышью для увеличения картинки)

>>    Часть 1

Евгений Рудометов


Рынок сетевых хранилищ информации (NAS — Network Attached Storage), основанных на использовании накопителей на жестких магнитных дисках (HDD, жесткие диски), продолжает свой стремительный рост. В отличие от традиционных внешних накопителей, в NAS часто используются несколько HDD. При этом основными характеристиками накопителей для NAS являются высокие показатели надежности и, конечно, информационной емкости и скоростных характеристик.

Отвечая на запросы рынка сетевых хранилищ информации, компания Toshiba разработала и выпустила специализированные HDD высокой емкости и высокой надежности, объединив их в семейство накопителей N300. Накопители этой линейки созданы и оптимизированы для круглосуточной работы. Поддерживают непрерывную работу в многодисковых средах. Ориентированы на NAS с числом дисков до 8 штук при высоких нагрузках: до 180 Тбайт записываемой информации в год на каждый накопитель N300.

Рекомендуемые области применения накопителей N300:

• Сетевые устройства хранения информации (NAS), имеющие до 8 отсеков,
• RAID-массивы десктопов и серверов,
• Хранилища информации серверов мультимедийных данных,
• Частное облачное хранилище,
• Сервер и хранение данных для малого бизнеса.

Семейство 3,5-дюймовых накопителей N300 имеет в своем составе в настоящее время SATA-модели (Bulk и Retail) следующих значений информационной емкости: 4, 6, 8, 10, 12, 14, 16 Тбайт.

Кроме рекомендованных областей применения, накопители семейства N300 могут успешно применяться и в рабочих станциях, и в настольных компьютерных системах, например, в качестве высокоемких системных дисков, а также в качестве второго диска для хранения архивных данных. Указанные накопители обеспечивают и высокую скорость операций чтения/записи данных, и очень высокую информационную емкость дисковых подсистем, особенно при использовании нескольких накопителей в дисковых подсистемах. Рассчитаны на круглосуточную работу в режиме 24/7.

Емкостные и скоростные достоинства одного из изделий семейства N300 были оценены в процессе тестирования. В качестве объекта исследования, результаты которого приведены ниже, была использована модель, имеющая информационный объем 14 Тбайт (модель HDWG21EUZSVA). Внешний вид этого накопителя (далее — HDD 14TB) представлен на рис. 1.

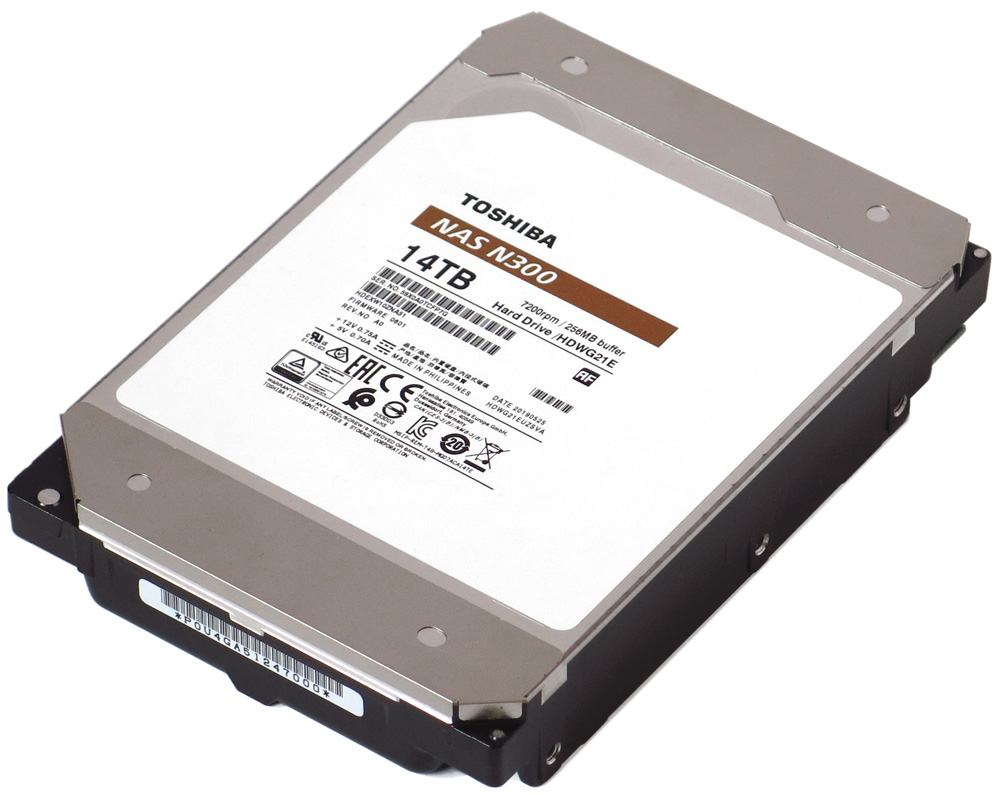

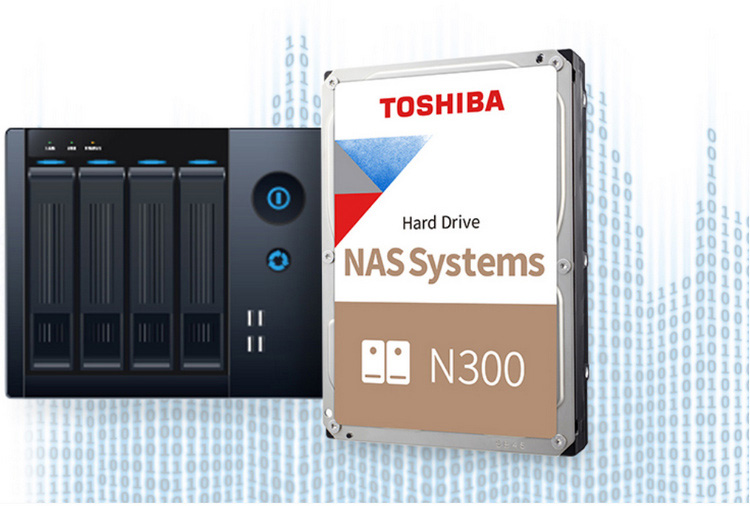

Рис. 1.  HDD 14TB
            (кликнуть мышью для увеличения картинки)

На рис. 2 приведены лицевая и обратная стороны HDD 14TB, на рис. 3 — скриншот фрагмента маркировки. Основные параметры данного жесткого диска, заявленные производителем на его фирменном сайте, представлены в таблице 1.

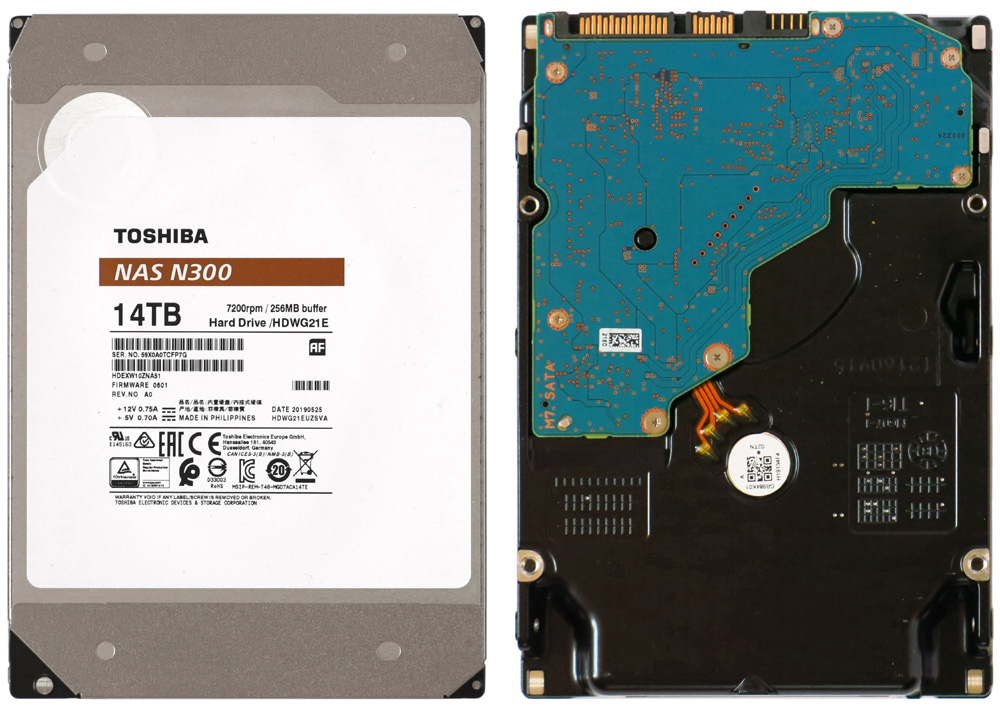

Рис. 2.  Лицевая и обратная стороны HDD 14TB
            (кликнуть мышью для увеличения картинки)

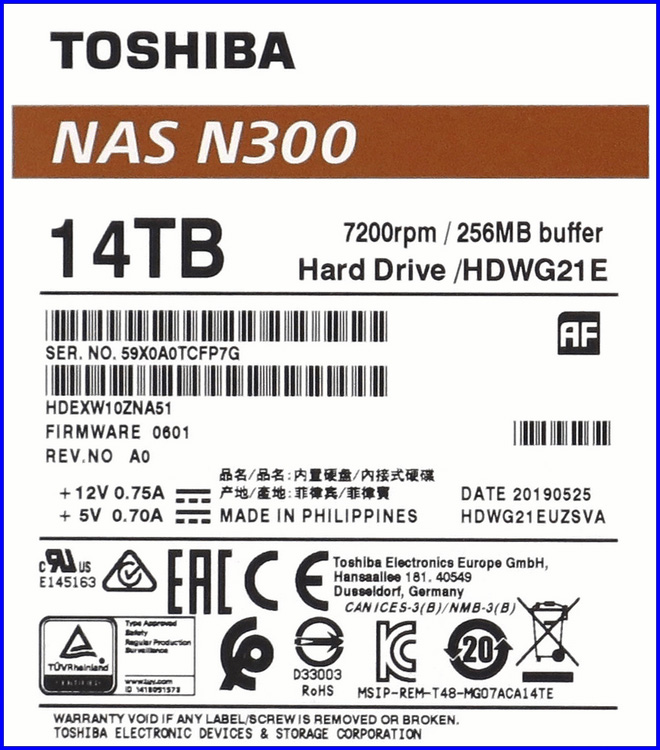

Рис. 3.  Фрагмент маркировки HDD 14TB
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные параметры HDD 14TB

В накопителях семейства N300 компании Toshiba реализован ряд перспективных технологических разработок. К их числу относится использование встроенных датчиков угловых колебаний. Применение высокопрочных компонентов — одна из причин, по которым диски серии N300 отличаются более высокой прочностью, чем обычные жесткие диски. Автоматическая корректировка скорости подвода головки для сокращения нагрева при высокотемпературных условиях работы еще больше повышает надежность функционирования накопителей даже в самых сложных условиях эксплуатации. Буфер данных размером 256 Мбайт и скорость вращения магнитных дисков 7200 об/мин обеспечивают высокие скоростные характеристики в условиях высоких нагрузок, связанных с доступом множества пользователей. А еще накопители N300, отличающиеся высокой надежностью и масштабируемостью, позволяют добиваться коэффициента рабочей нагрузки до 180 Тбайт, что, как утверждает производитель, до 3 раз выше, чем у обычных жестких дисков. Все это делает устройства пригодными для малого бизнеса, а также для пользователей, которым необходимы технические решения для обработки больших объемов данных с применением сетевых устройств хранения с несколькими массивами RAID.

Рассматривая особенности накопителей N300, необходимо отметить, что высокая информационная емкость достигнута не только за счет применения специальных магнитных дисков, но и использования в старших моделях большого числа таких дисков. Для бесперебойной их работы конструкторы поместили магнитные диски в гермозону, заполненную гелием. Применение гелия вместо традиционной газовой среды уменьшает аэродинамическое сопротивление вращению магнитных дисков. Данное решение позволяет снизить нагрузку на двигатель, сократить энергопотребление, улучшить тепловой режим всей конструкции. Все это улучшает технические характеристики, повышает надежность и удлиняет бесперебойный ресурс эксплуатации, способствует достижению нужных показателей общей стоимости владения.

Из других важнейших характеристик модели 14 Тбайт следует отметить: максимальная постоянная скорость передачи данных — 260 Мбайт/с, уровень шума на холостом ходу — не более 20 дБ. Накопитель предназначен для длительной непрерывной работы в режиме 24/7, то есть 24 часа в сутки все семь дней недели. Время наработки на отказ (MTBF) — 1 000 000 часов. В процессе работы допускается увеличение температуры корпуса накопителя до +65 °C без ухудшения объявленных значений технических и эксплуатационных параметров.

Результаты проведенного исследования Toshiba N300 NAS HDD 14TB (модель HDWG21EUZSVA) рассмотрены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


Возможности основных подсистем мини-ПК Intel NUC8i7INН были оценены в процессе тестирования. Его конфигурацию составляют следующие основные компоненты (рис. 3):

• Процессор — Intel Core i7-8565U (литография 14 нм, микроархитектура Whiskey Lake, 4 физических ядра, работающих c 8 потоками, базовая частота — 1,8 ГГц, частота в режиме Turbo Boost — 4,6 ГГц, кэш 8 Мбайт, TDP 15 Вт),
• Материнская плата — Intel NUC8i7INB,
• Графическая подсистема — AMD Radeon 540X,
• Оперативная память — 8GB LPDDR3-2133 1.2V,

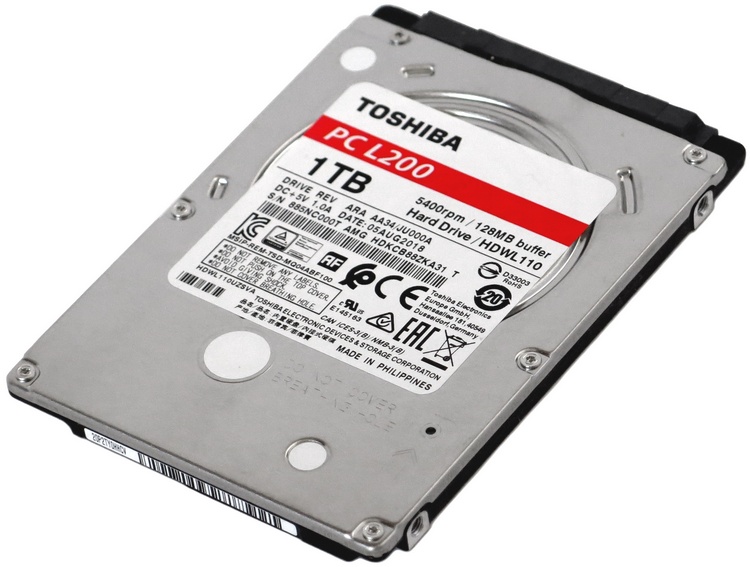

• Дисковая подсистема — 2.5″ HDD 1TB + M.2 Intel Optane Memory M10 16GB,
• Блок питания — внешний компактный блок PA-1900-32 (AC-DC: input — 100-240V/50-60Hz; output — 19V, 4,74А, 90W max),
• Операционная система — ОС Microsoft Windows 10 Home 64-bit.

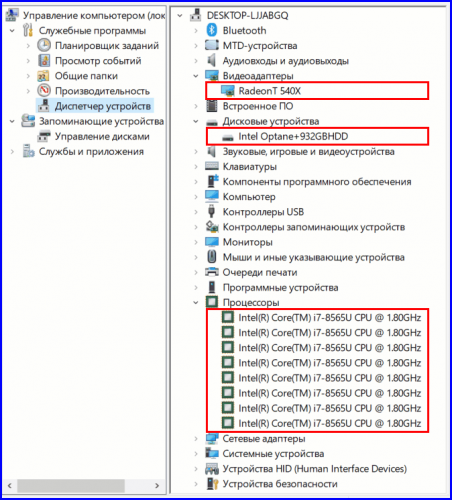

Рис. 3. Конфигурация мини-ПК NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Основные характеристики процессора и видеоадаптера приведены на рис. 4 и рис. 5.

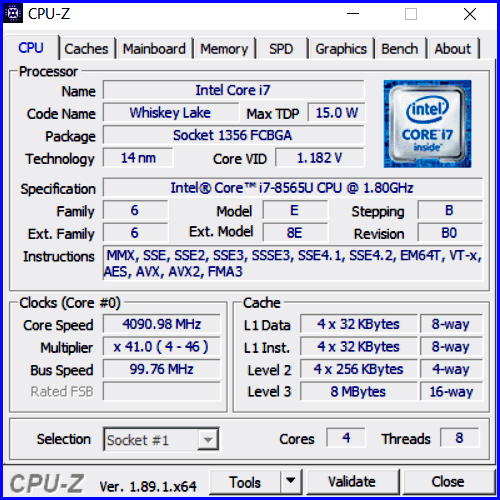

Рис. 4. Характеристики процессора мини-ПК NUC8i7INH

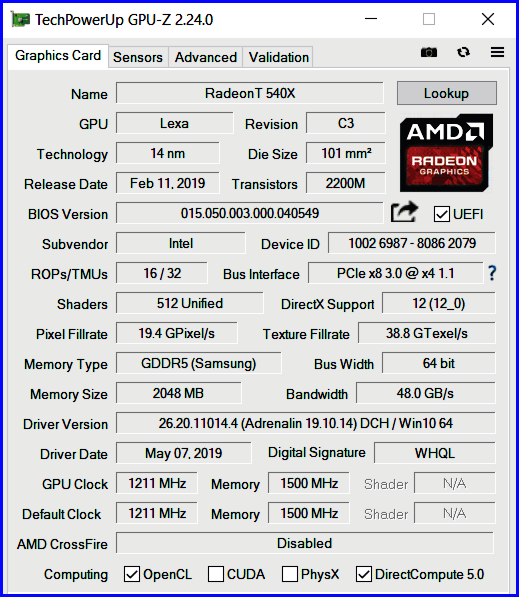

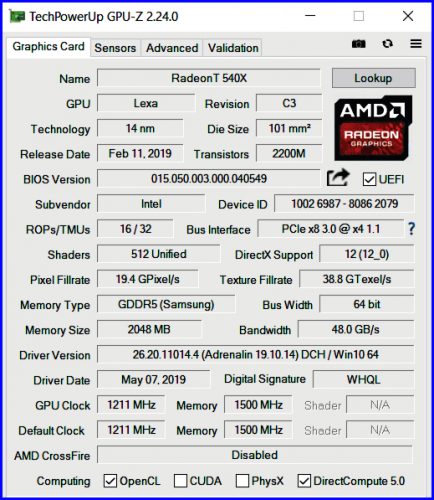

Рис. 5. Характеристики видеоадаптера мини-ПК NUC8i7INH
            (кликнуть мышью для увеличения картинки)

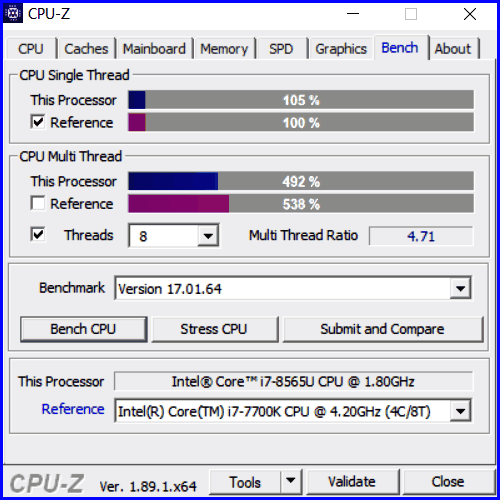

На рис. 6 приведена оценка производительности процессора мини-ПК Intel NUC8i7INН, выполненная программой CPU-Z. А в таблице 3 приведены результаты тестирования процессоров Intel Core i7-8565U и Intel Core i7-7567U, а также видеосредств (по тестам PassMark Software, численные оценки зависят от версии тестового пакета, версий ОС, драйверов, BIOS).

Рис. 6. Оценка производительности процессора мини-ПК NUC8i7INH
            программой CPU-Z

Tаблица 3.    Оценки производительности
процессоров и видеосредств мини-ПК NUC

На рис. 7 приведена оценка производительности подсистемы оперативной памяти мини-ПК Intel NUC8i7INН, выполненная программой AIDA64.

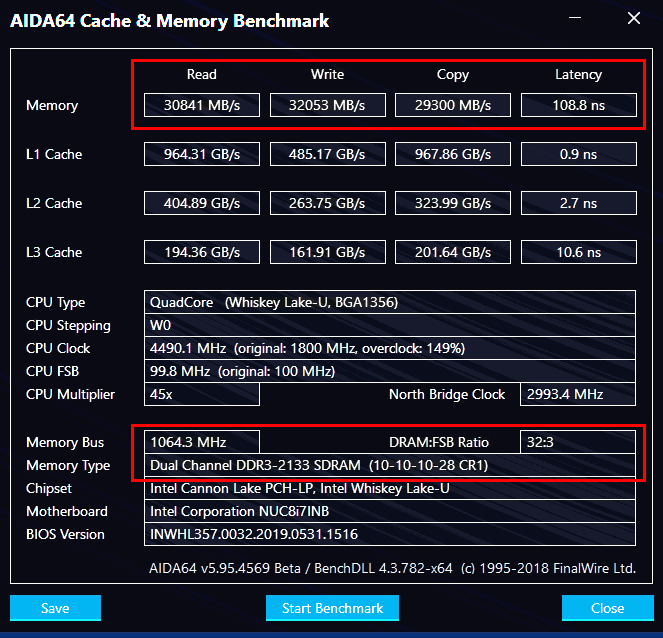

Рис. 7. Оценка подсистемы оперативной памяти
            (кликнуть мышью для увеличения картинки)

За энергонезависимое хранение информации отвечает дисковая подсистема, представленная, как уже отмечалось выше, 2,5-дюймовым HDD 1TB. Его возможности улучшены использованием модуля M.2 Intel Optane Memory M10 16GB, обеспечивающим кэширование операций чтения и записи.

Память Intel Optane является интеллектуальным адаптивным ускорителем системы для компьютеров с современными процессорами, начиная с Intel Core 7-го поколения. Использование в компьютерах такой памяти обеспечивает высокое быстродействие систем с накопителями большой емкости, представленных HDD, приближая их скоростные характеристики к накопителям SSD.

Оценка емкостных параметров данной дисковой подсистемы (2,5″ HDD 1TB + M.2 Intel Optane Memory M10 16GB), выполненная стандартными средствами ОС Microsoft Windows 10 Home 64-bit, представлена на рис. 8.

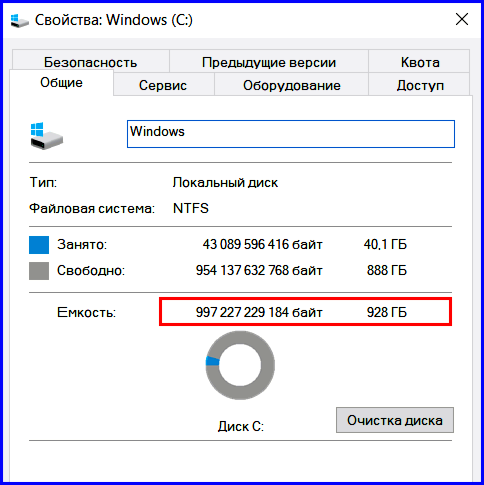

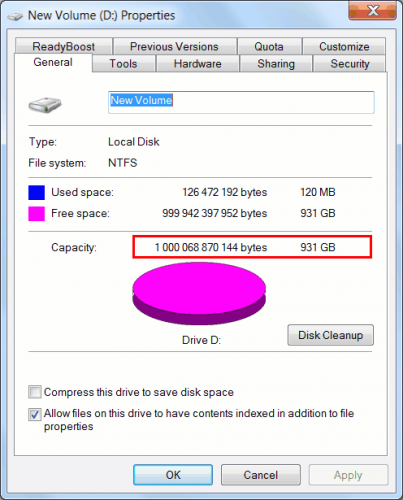

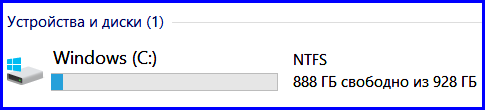

Рис. 8. Емкостные параметры дисковой подсистемы

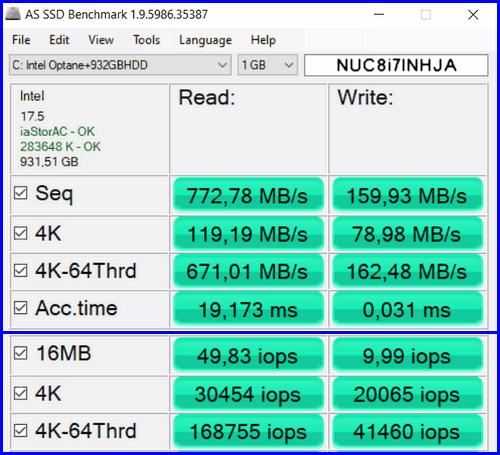

Для оценки производительности дисковой подсистемы использовались программы CrystalDiskMark, ATTO Disk Benchmark, AS SSD Benchmark. Результаты их работы приведены на рис. 9 – рис. 11.

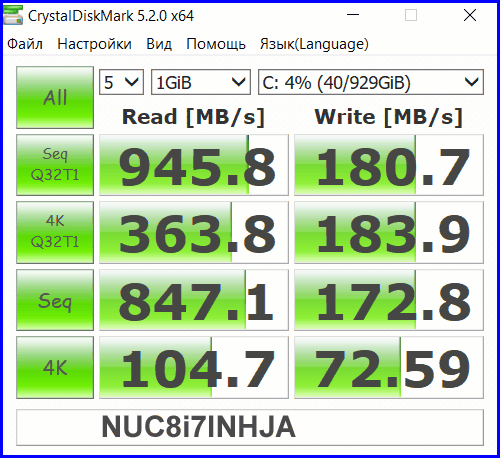

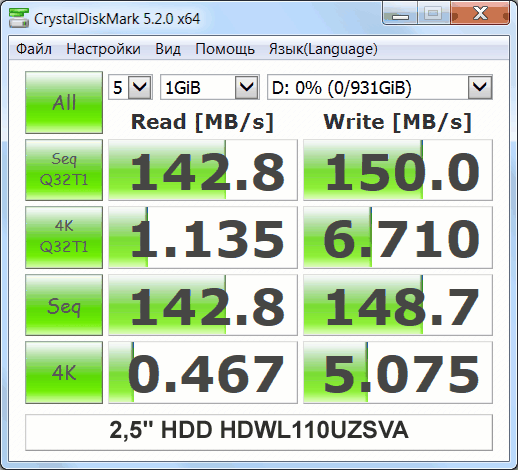

Рис. 9. Оценка скоростных параметров, выполненная CrystalDiskMark

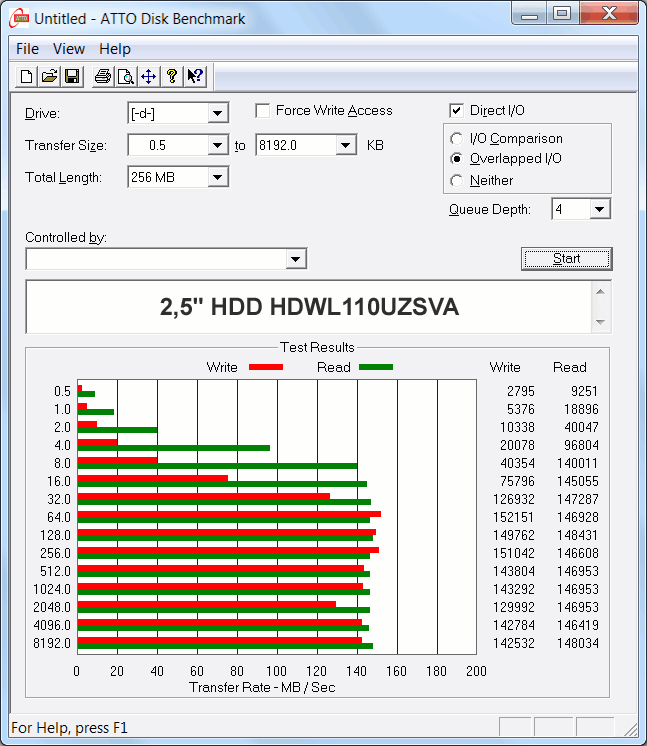

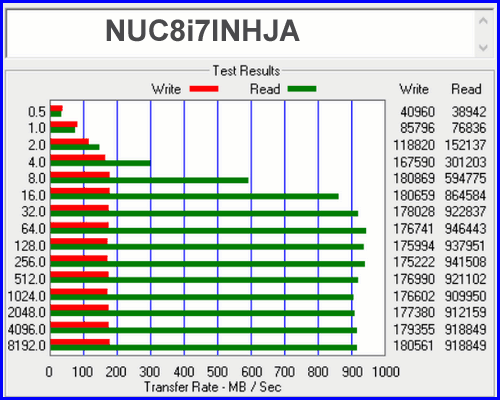

Рис. 10. Оценка скоростных параметров, выполненная ATTO Disk Benchmark

Рис. 11. Оценка скоростных параметров, выполненная AS SSD Benchmark

Как следует из полученных результатов тестирования, модуль Intel Optane Memory M10 16GB значительно повысил скорости операций чтения/записи жесткого диска, как в последовательных, так и в случайных операциях. Особенно сильно это сказывается на часто используемых файлах, размещенных в конце дискового пространства HDD, где скорости последовательных операций падают практически всегда в два раза.

Необходимо отметить, что эффективная работа HDD в связке с подобными ускорителями основана на кэшировании в указанном модуле файлов, непрерывно отбираемых в автоматическом режиме соответствующими программными средствами, реализующими специальные алгоритмы. При этом доступное пространство для кэширования пропорционально емкости используемого модуля. Однако в системном и пользовательском ПО преобладают сравнительно небольшие файлы. Их размеры много меньше информационного пространства даже младшей модели, используемой в мини-ПК Intel NUC8i7INН. Именно это обстоятельство и объясняет высокую эффективность связки HDD и Intel Optane Memory в реальных условиях выполнения широкого спектра задач. При этом более емкие модули обеспечат еще более впечатляющие результаты, особенно в случае замены дисков более скоростными моделями. Все сказанное выше означает, что подобные средства ускорения действительно способны улучшать скоростные возможности системных накопителей, приближая их скоростные характеристики к аналогичным параметрам твердотельных накопителей.

В заключение необходимо отметить, что полученные результаты тестирования подтверждают сравнительно высокую производительность подсистем мини-ПК Intel NUC8i7INН. С учетом проводных и беспроводных интерфейсов это обеспечивает возможность решения широкого круга задач.


            (кликнуть мышью для увеличения картинки)

>>    Часть 1

Сокращенная версия статьи представлена по адресу:
https://pcnews.ru/top/articles/week/mini_pk_intel_nuc8i7inhja-936484.html

Евгений Рудометов


Отличительной особенностью новейших мини-ПК Intel NUC с кодовым наименованием Islay Canyon является наличие видеоадаптеров, выполненных на дискретных элементах, хотя используемые в архитектуре данных четырех изделий мобильные процессоры традиционно уже имеют в своем составе интегрированные видеосредства. Указанные компьютерные устройства, созданные на основе процессоров Intel Core i5-8265U и Intel Core i7-8565U, получили общее наименование Intel NUC 8 Mainstream-G mini PC. Два из четырех — наборы, два других — полностью укомплектованные системные блоки (мини-ПК), включая наличие всех необходимых архитектурных компонентов. Кроме процессоров и видеоадаптеров, к ним относятся:

• микросхемы оперативной памяти, уже распаянные на материнских платах,
• накопители информации, представленные в разных вариантах и сочетаниях 2,5″ HDD, 2,5″ 3D NAND SSD, M.2 3D NAND SSD, M.2 Intel Optane Memory,
• предустановленная операционная система (ОС) Microsoft Windows 10 Home с драйверами и необходимыми программами поддержки.

В качестве примера готовых к работе мини-ПК из указанного подмножества новейших мини-ПК Intel NUC можно привести модель Intel NUC8i7INHJA2 (символ “2″ в наименовании означает наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта). Устройство поставляется в жесткой картонной коробке.

Комплект указанной модели мини-ПК включает:

• мини-ПК Intel NUC8i7INHJA2 (далее — мини-ПК Intel NUC8i7INH),
• блок питания мини-ПК от сети переменного тока (модель PA-1900-32 с входным напряжением 100-240В, выходным напряжением 19В, выходной током до 4,74А), снабженный кабелем с вилкой европейского стандарта,
• элементы крепления к задней панели монитора/TB-премника для создания моноблока,

Документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов.

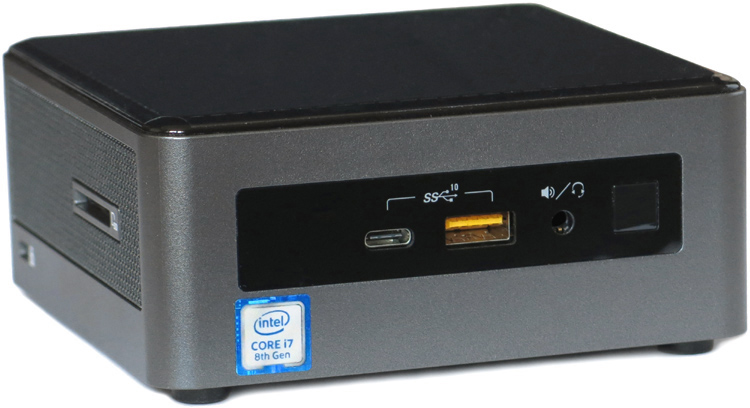

Рис. 1. Мини-ПК NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Использование энергоэкономичного процессора Intel Core i7-8565U позволило создать компактный компьютер, который характеризуется сравнительно высокой производительностью и функциональностью, что достаточно для решения широкого круга самых разных задач. Основные параметры процессора Intel Core i7-8565U приведены в таблице 1.

Таблица 1. Основные параметры Intel Core i7-8565U

Функциональные возможности мини-ПК Intel NUC8i7INH реализованы с помощью специально разработанной для данного устройства материнской платы NUC8i7INB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих.

В данном компьютере используется видеоадаптер AMD Radeon 540X (архитектура Polaris) с 2GB GDDR5. Эта карта поддерживает:

• Видео HDR и MVC для Blu-ray 3D,
• DirectX 9.3/10/11.3/12, OpenCL 2.0, OpenGL 4.5,
• Аппаратное декодирование H.264, HEVC, VC-1, MPEG-4, MPEG-2, MVC,
• AC-3, MPEG1, MP3 (MPEG1 layer 3), MPEG2, AAC, DTS, ATRAC, Dolby Digital+, WMA Pro, DTS-HD,
• GDDR5 DRAM,
• HDMI (до 3840 х 2160 @ 60Hz, 24bpp),
• Mini DisplayPort (mDP, до 3840 х 2160 @ 60Hz, 24bpp).

Оперативная память представлена распаянными на материнской плате микросхемами LPDDR3 2133 общим объемом 8GB. Это упрощает конструкцию, но исключает возможность расширения объема оперативной памяти.

Поддерживаются проводные и беспроводные интерфейсы.

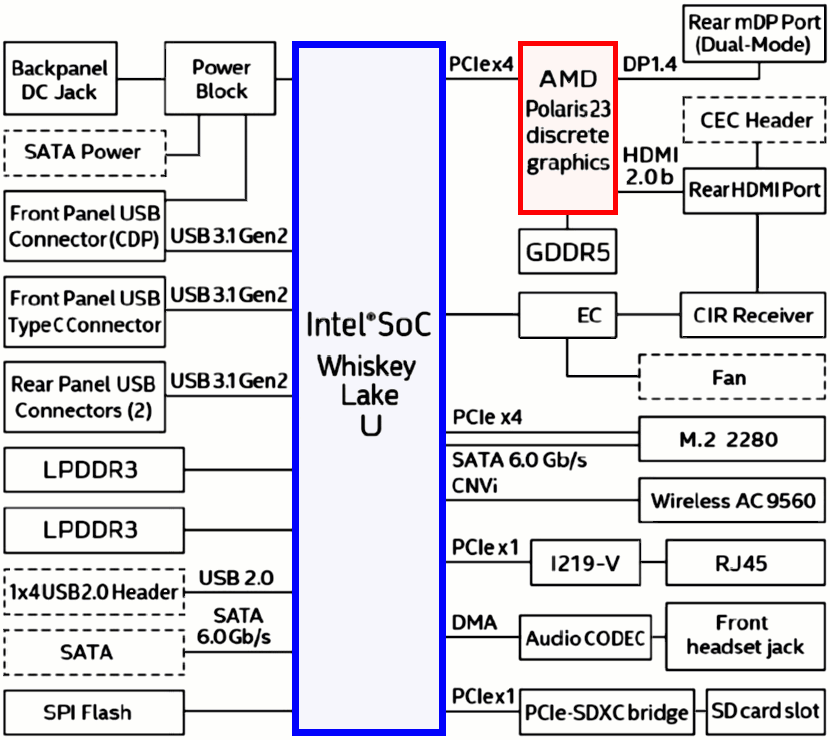

Функциональная схема мини-ПК Intel NUC8i7INH представлена на рис. 2, технические характенистики — в таблице 2.

Рис. 2. Функциональная схема мини-ПК NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Таблица 2. Технические характеристики Intel NUC8i7INH

В тестируемом варианте мини-ПК Intel NUC8i7INН энергонезависимое хранение информации осуществляет 2,5-дюймовый накопитель Seagate Video 2.5 HDD 1TB (модель ST1000VT001). Сравнительно невысокие скоростные характеристики этого HDD призван улучшить устанавливаемый в разъем M.2 комплектный модуль Intel Optane Memory серии M10. Его емкость — 16 Гбайт (модель MEMPEK1J016GA). Этот модуль обладает лучшими параметрами по сравнению со своим предшественником, который применялся в мини-ПК предыдущего поколения.

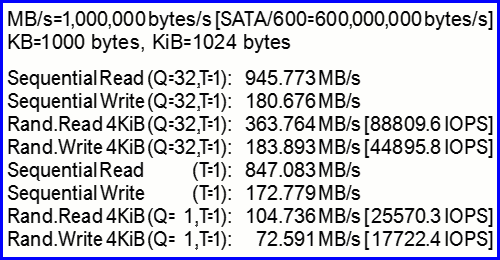

Что же касается результатов тестирования мини-ПК Intel NUC8i7INН, то они приведены далее.

Конфигурация исследуемой системы и результаты проведенного тестирования рассмотрены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Топология материнской платы NUC8i7INB и элементы интерфейсов, расположенные на нижней ее стороне, представлены на рис. 6 и в таблице 2.

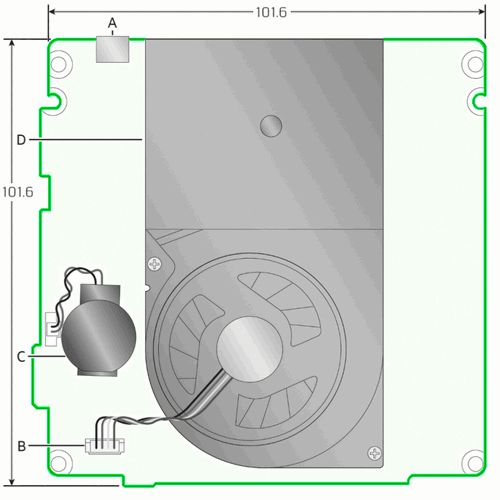

Рис. 6. Элементы нижней стороны материнской платы NUC8i7INB

Таблица 2. Элементы нижней стороны материнской платы

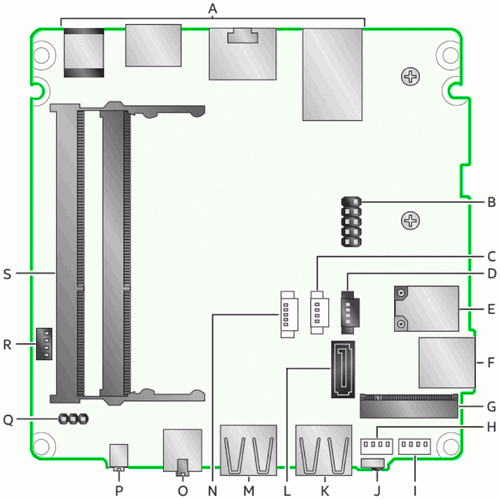

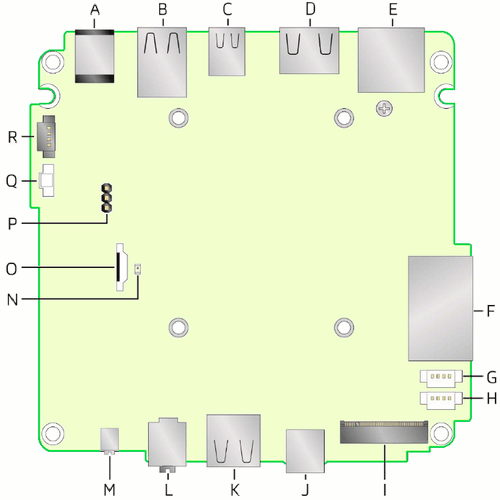

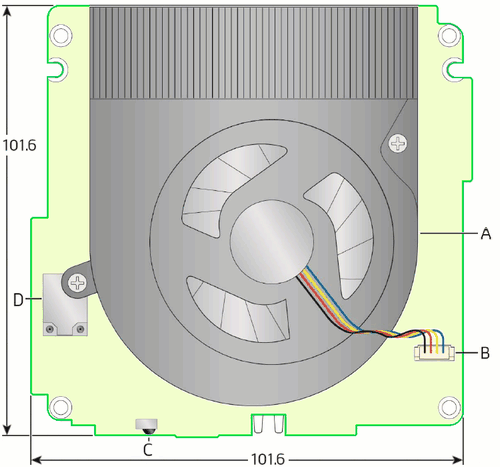

Верхняя сторона материнской платы NUC8i7INB — на рис. 7 и в таблице 3.

Рис. 7. Элементы верхней стороны материнской платы NUC8i7IHB

Таблица 3. Элементы верхней стороны материнской платы

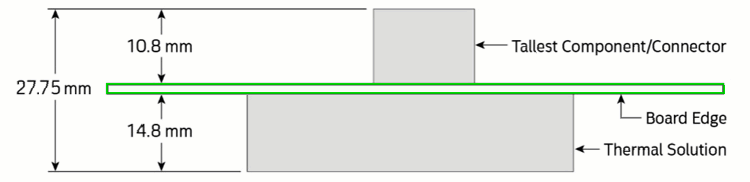

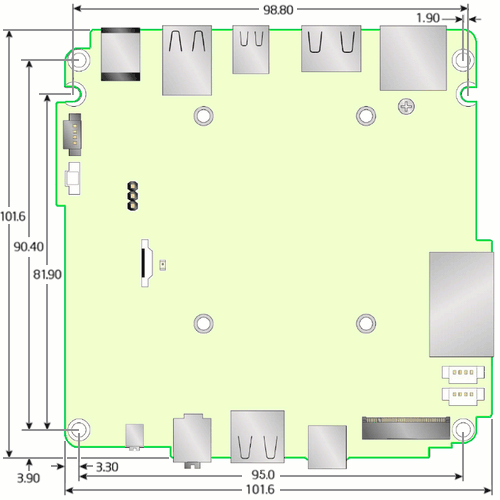

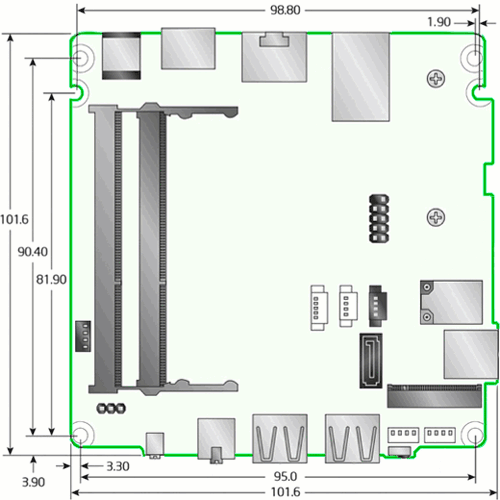

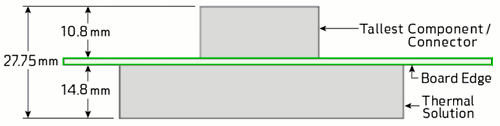

Размеры материнской платы NUC8i7INB приведены на рис. 8.

Рис. 8. Размеры материнской платы NUC8i7INB

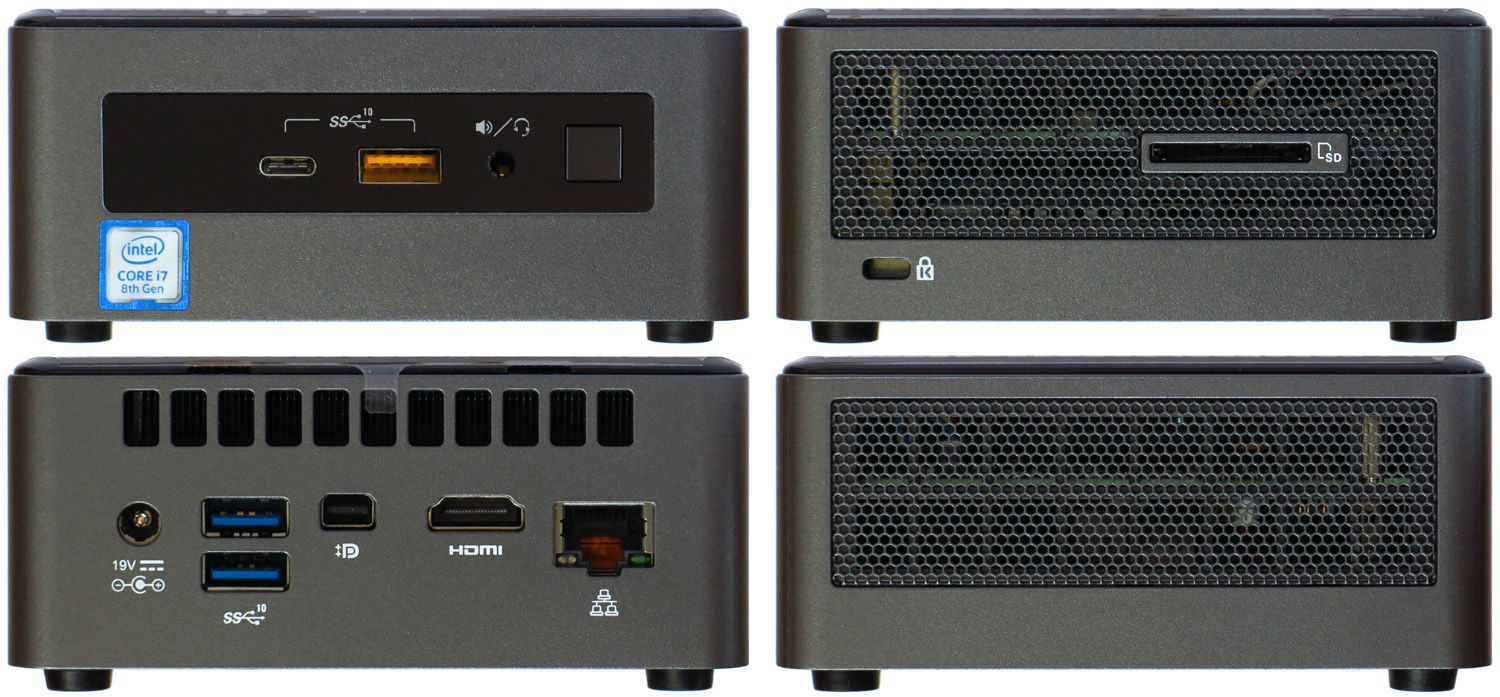

Внешний вид системного блока мини-ПК Intel NUC8i7INН, приведен на рис. 9 и рис. 10, его технические параметры — в таблице 4.

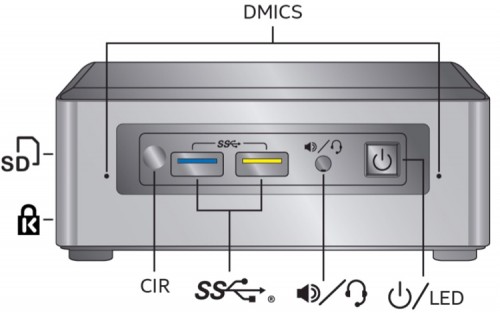

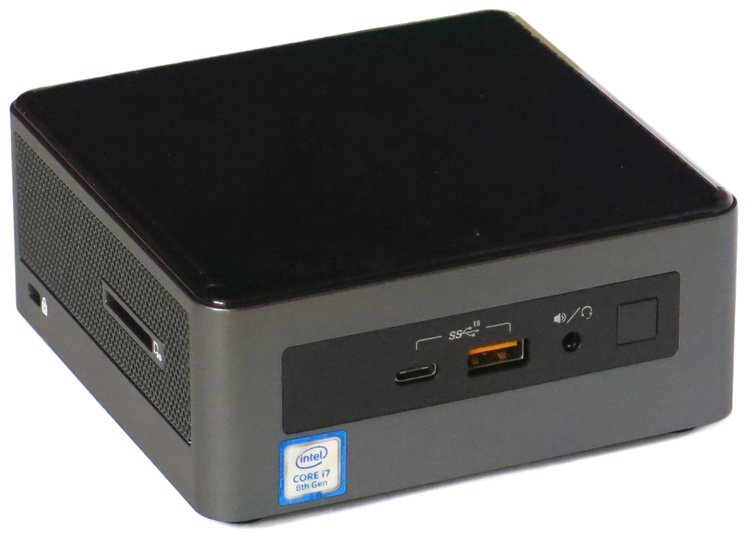

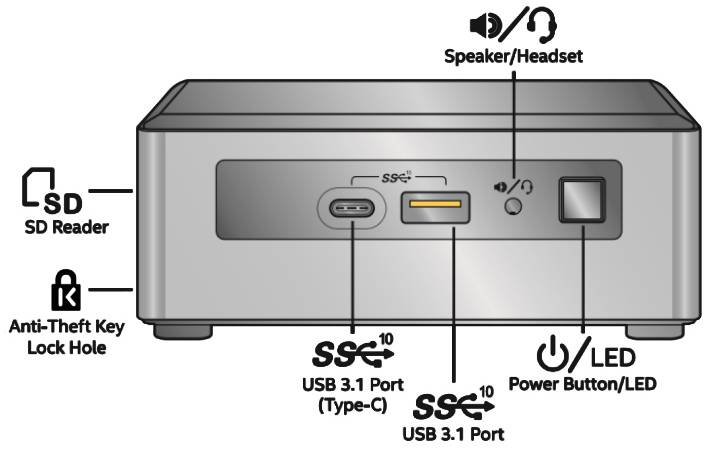

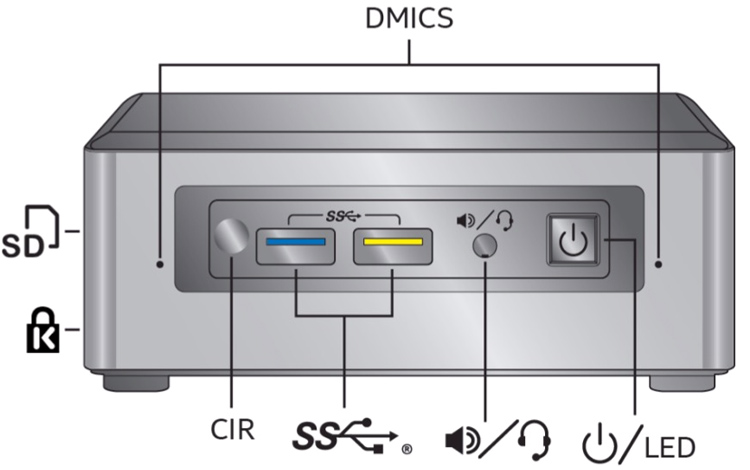

Рис. 9. Фронтальная сторона мини-ПК Intel NUC8i7INH
            (кликнуть мышью для увеличения картинки)

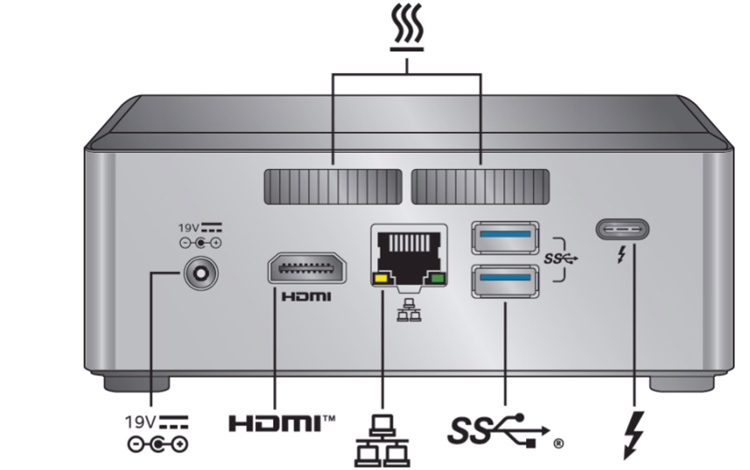

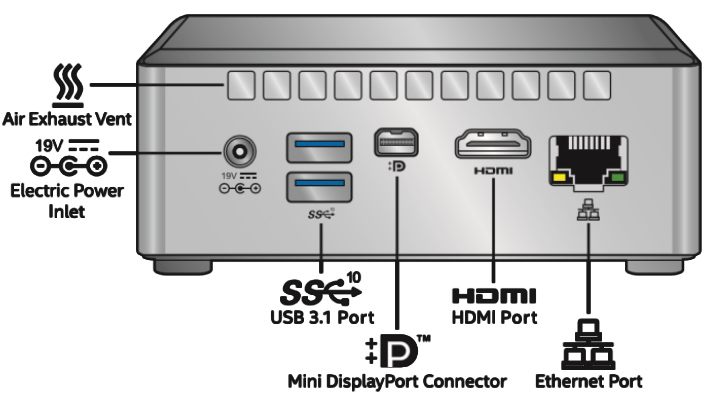

Рис. 10. Обратная сторона мини-ПК Intel NUC8i7INH
              (кликнуть мышью для увеличения картинки)

Энергопитание мини-ПК осуществляется от внешнего блока питания (модель PA-1900-32):

• Входное напряжение — 100-240 В,
• Выходное напряжение — 19 В,
• Выходной ток — до 4,74 А.

Таблица 4. Технические характеристики Intel NUC8i7INH

В следующей части  данной статьи рассмотрены особенности дисковой подсистемы мини-ПК.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Итак, в указанном изделии использован процессор Intel Core i7-8565U, являющийся представителем восьмого поколения Intel Core, кодовое наименование семейства и микроархитектуры — Whiskey Lake. Он относится к моделям с предельно низкими уровнями энергопотребления, а, следовательно, и теплообразования. Несмотря на то, что процессор имеет в своем составе 4 ядра, его расчетная мощность (TDP) составляет всего 15 Вт, хотя настройкой может быть как уменьшена до значения в 10 Вт, так и значительно увеличена до 25 Вт. Внешний вид этого процессора приведен на рис. 3, его основные параметры — в таблице 1.

Использование энергоэкономичного 4-ядерного процессора Intel Core i7-8565U позволило создать компактный компьютер, который характеризуется сравнительно высокой производительностью и функциональностью. Его возможностей достаточно для решения широкого круга самых разных задач.

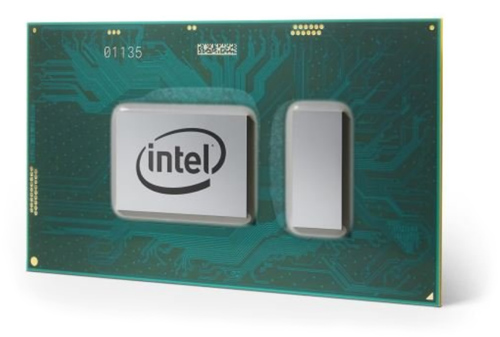

Рис. 3. Процессор Intel Core i7 восьмого поколения

Таблица 1. Основные параметры Intel Core i7-8565U

Для компактных систем, созданных на основе мобильных процессоров восьмого поколения с предельно низкими уровнями энергопотребления и теплообразования (процессоры семейства U/Y), производитель традиционно предлагает соответствующие платформы. Эти платформа способны максимально полно реализовать возможности таких процессоров. Пример обобщенной структуры с указанием ряда возможностей такой платформы с Intel Core энергоэкономичного семейства U/Y приведен на рис. 4.

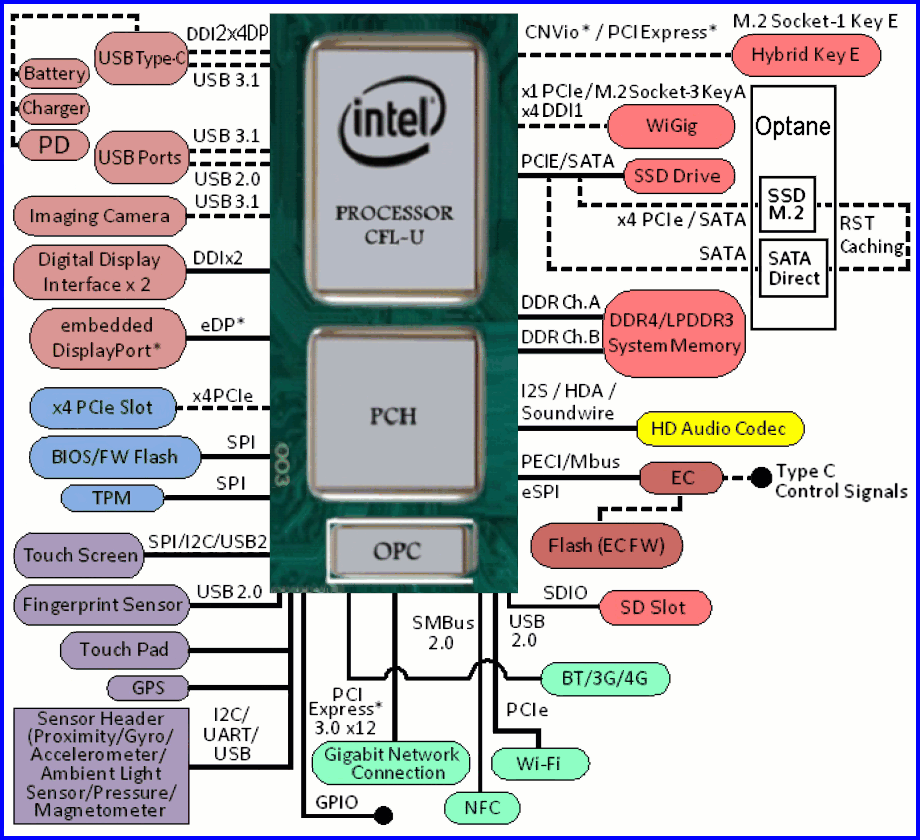

Рис. 4. Структура платформы с U-процессорами восьмого поколения
            (кликнуть мышью для увеличения картинки)

Большинство функциональных возможностей указанной платформы были реализованы в мини-ПК Intel NUC8i7INH с помощью специально разработанной для данного устройства материнской платы NUC8i7INB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих. Функциональная схема представлена на рис. 5.

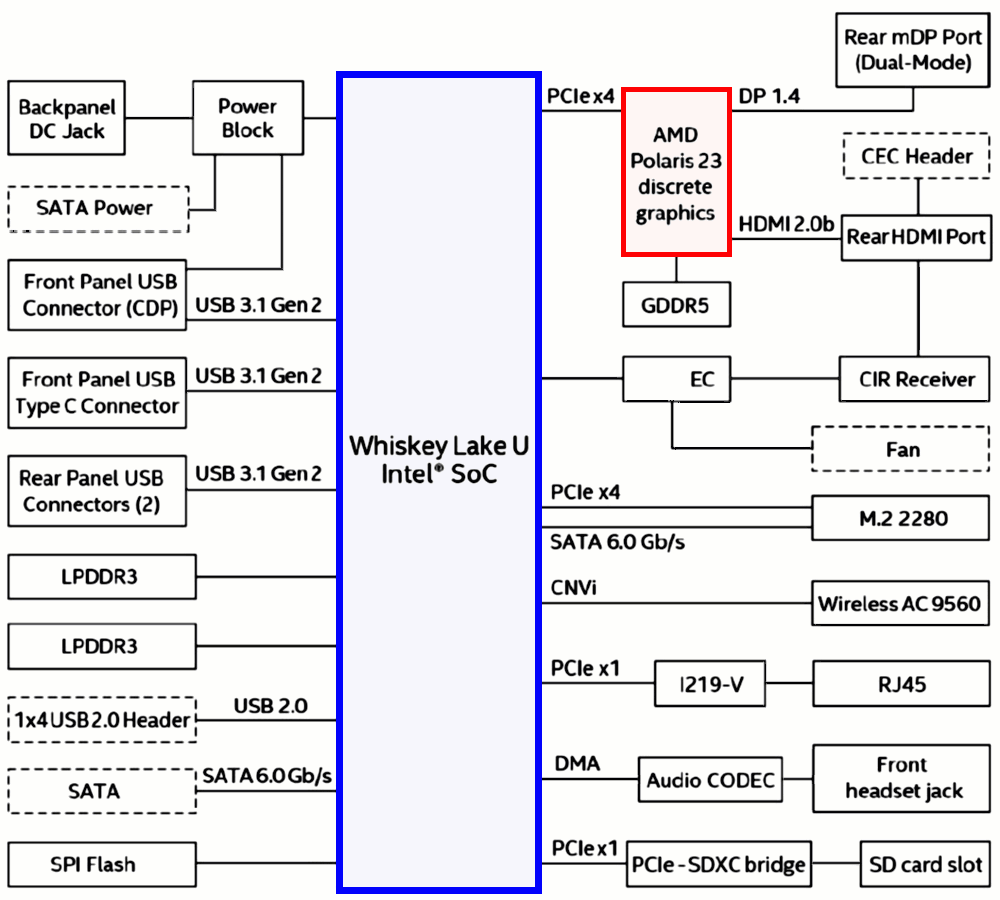

Рис. 5. Функциональная схема мини-ПК NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Из особенностей архитектуры рассматриваемого мини-ПК необходимо отметить, что, несмотря на наличие встроенных в процессор Intel Core i7-8565U графических средств Intel UHD 620, в компьютере используется дискретная графика. Вызвано это стремлением конструкторов обеспечить повышенные уровни производительности, недоступные встроенным в процессор средствам Intel UHD 620. Кстати, как показывают спецификации и тесты, возможности Intel UHD 620 уступают скоростным возможностям Intel Iris Plus 650 процессора Intel Core i7-7567U — основы архитектуры Intel NUC предыдущего поколения. Использование дискретной графики обеспечивает уровни производительности, как минимум, не уступающие Intel Iris Plus 650, а в ряде случаев даже превосходящие их.

Итак, в мини-ПК Intel NUC8i7INH видеофункции обеспечивает карта AMD Radeon 540X (архитектура Polaris) с двумя гигабайтами локальной видеопамяти (2GB GDDR5). Эта карта обеспечивает большие уровни производительнсти и функциональности по сравнению со встренными в процессор Intel Core i7-8565U видеосредствами. В частности, AMD Radeon 540X поддерживает:

• Видео HDR и MVC для Blu-ray 3D,
• DirectX 9.3/10/11.3/12, OpenCL 2.0, OpenGL 4.5,
• Аппаратное декодирование H.264, HEVC, VC-1, MPEG-4, MPEG-2, MVC,
• AC-3, MPEG1, MP3 (MPEG1 layer 3), MPEG2, AAC, DTS, ATRAC, Dolby Digital+, WMA Pro, DTS-HD,
• GDDR5 DRAM.

Видеопоток передается как через HDMI с максимальным разрешением 3840 х 2160 @ 60 Hz, 24bpp, так и через mini DisplayPort (mDP) с максимальным разрешением 3840 х 2160 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К.

Еще одной особенностью архитектуры мини-ПК является отказ от использования модулей памяти SO-DIMM. Их функцию исполняют распаянные на материнской плате микросхемы LPDDR3 2133 общим объемом 8GB. Такое решение упрощает конструкцию и снижает себестоимость указанного изделия, однако данное обстоятельство исключает возможность расширения доступного пространства оперативной памяти силами пользователей. Это необходимо учитывать и кого-то может смутить, хотя необходимо признать, что 8GB оперативной памяти вполне достаточно для подавляющего числа традиционных задач малого бизнеса и досуга.

Конечно, не забыли конструкторы и об интерфейсных возможностях, представленных в Intel NUC8i7INH как проводными, так и беспроводными средствами. Так, например, сетевые средства Gigabit (10/100/1000Mbps) LAN, созданные на основе контроллера Intel WGI219 Gigabit Ethernet, обеспечивают поддержку сети Ethernet. Модуль Intel Wireless-AC 9560D2WG предоставляет беспроводные функции Wi-Fi (Intel wireless802.11ac R2, 2×2, Dual Band Wi-Fi) и Bluetooth (v.5) с максимальной скоростью 1.73Gbps. Связь с периферийными устройствами может осуществляться через порты USB 3.1 gen. 2 (1 USB Type C, 3 USB Type A, один из которых используется для передачи данных и зарядки гаджетов) и USB 2.0 (2 порта с разъемами на плате), а также через CIR (Consumer Infrared).

В следующей части  данной статьи рассмотрены топология материнской платы Intel NUC8i7INB и элементы интерфейсов, приведены основные характеристики мини-ПК Intel NUC8i7INHJA.


>>    Часть 3


Евгений Рудометов


 >>    Часть 1


В качестве тестовой системы, с помощью которой осуществлялось исследование HDWL110UZSVA, был использован высокопроизводительный настольный компьютер. Основу этого компьютера составили следующие компоненты:

• Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
• Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
• Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
• Дисковая подсистема — SSD SanDisk Ultra II 240GB (системный диск) и HDD 4000GB,
• Операционная система — Microsoft Windows 7 Enterprise.

Оценки емкостных параметров HDD HDWL110UZSVA, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, приведены на рис. 4.

Рис. 4.  Емкостные параметры HDD HDWL110UZSVA
             (кликнуть для увеличения)

Скоростные возможности HDD HDWL110UZSVA были оценены в процессе дальнейшего исследования.

На рис. 5 – рис. 7 представлены результаты оценки скоростных характеристик HDD HDWL110UZSVA, полученные с помощью ряда популярных тестовых программ.

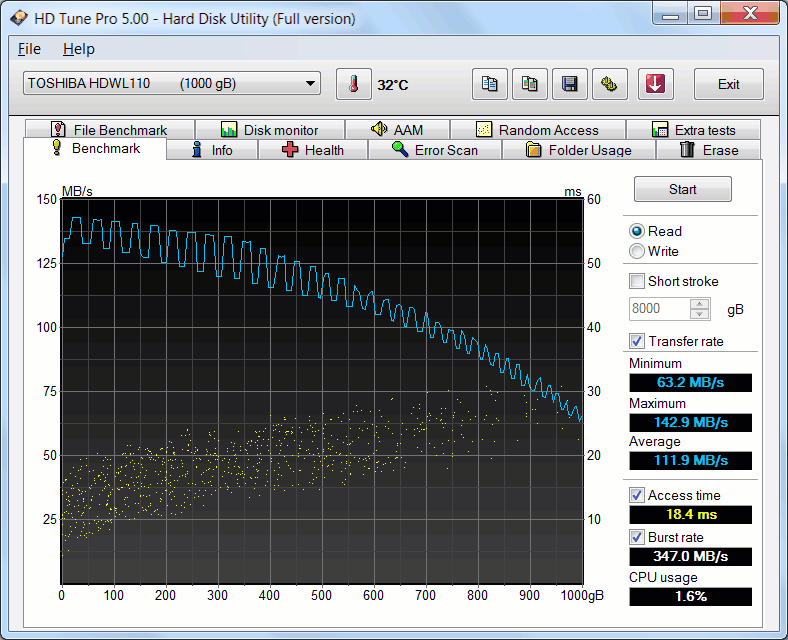

Рис. 5.  Результаты HD Tune Pro 5.00 Benchmark
             (кликнуть для увеличения)

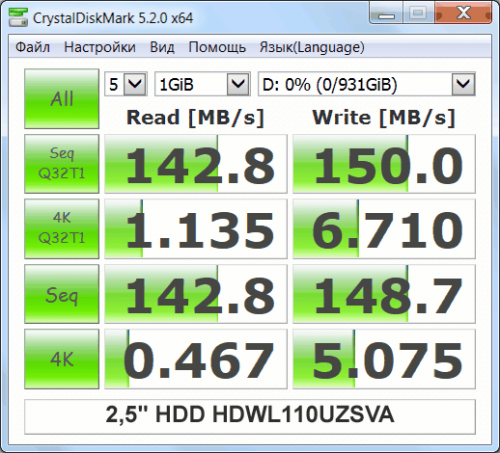

Рис. 6.  Результаты CrystalDiskMark
             (кликнуть для увеличения)

Рис. 7.  Результаты ATTO Disk Benchmark
             (кликнуть для увеличения)

Итак, как следует из полученных в процессе тестирования оценок, 2,5-дюймовый жесткий диск HDWL110UZSVA, относящийся к серии L200 и обладающий информационной емкостью 1 Тбайт, характеризуется сравнительно высокими скоростными возможностями.

             (кликнуть для увеличения)

>>    Часть 1


Евгений Рудометов


В секторе внутренних жестких дисков компания Toshiba разработала и выпустила 2,5-дюймовые накопители серии L200 (Toshiba’s 2.5-inch L200 Laptop PC Hard Drive, L200 HDD). Состоит она в настоящее время из изделий с информационным объемом от 500 Гбайт до 2 Тбайт. При этом в серии L200 имеются как модели толщиной 9,5 мм, так и модели Slim толщиной 7 мм.

Эти накопители предназначены для компактных систем, к которым относятся ноутбуки, игровые приставки, периферийные устройства. Однако указанные жесткие диски серии L200 могут успешно использоваться и в составе настольных компьютерных систем.

Возможности средней модели HDD, выпущенной в варианте Retail (рис. 1) и имеющей наименование HDWL110UZSVA, были оценены в процессе проведенного тестирования. Этот 2,5-дюймовый Slim накопитель (далее — HDD HDWL110UZSVA) обладает информационным объемом 1 Тбайт и встроенной кэш-памятью 128 Гбайт. Результаты тестирования HDD HDWL110UZSVA в составе высокопроизводительного настольного компьютера приведены ниже.

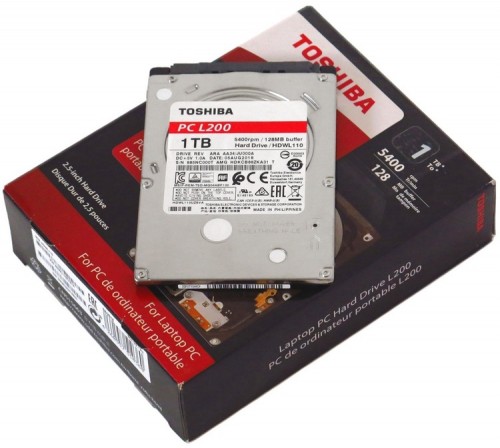

Рис. 1.  Retail-комплект HDD HDWL110UZSVA
             (кликнуть для увеличения)

На рис. 2 приведены лицевая и обратная стороны HDD HDWL110UZSVA, на рис. 3 — скриншоты фрагментов маркировки предоставленного для исследования семпла. Основные параметры данного жесткого диска, заявленные и приведенные производителем на его фирменном сайте, представлены в таблице 1.

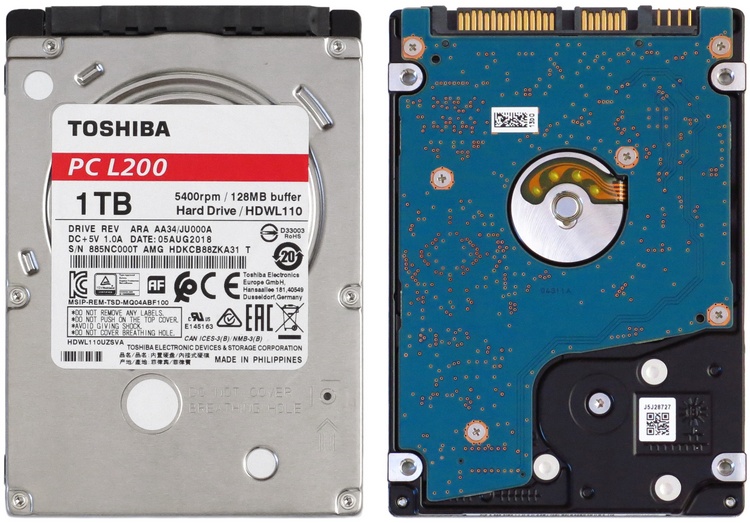

Рис. 2.  Лицевая и обратная стороны HDD HDWL110UZSVA
             (кликнуть для увеличения)

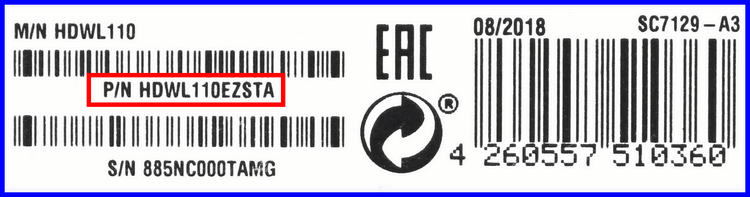

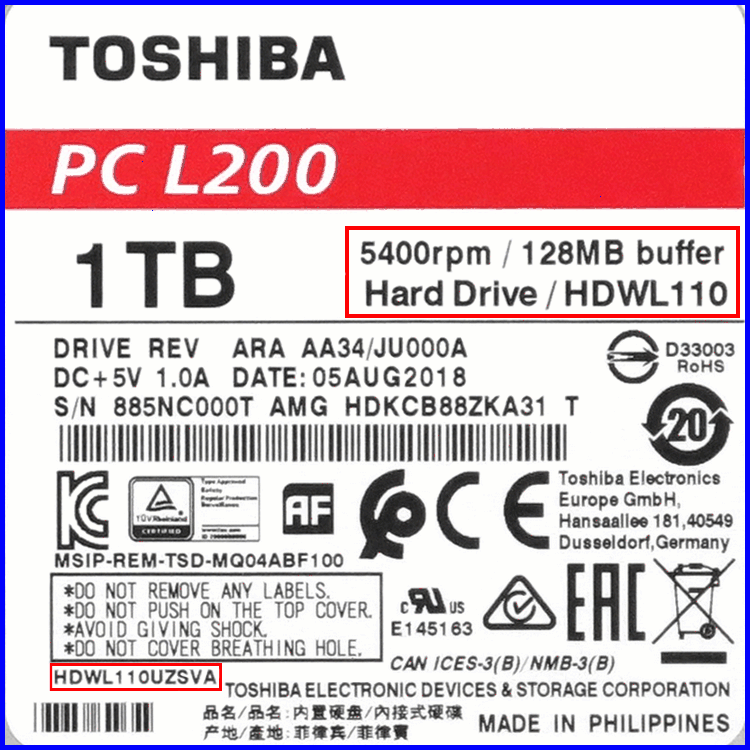

Рис. 3.  Фрагменты маркировки HDD HDWL110UZSVA на диске и на коробке
             (кликнуть для увеличения)

Таблица 1. Основные параметры накопителя

Результаты проведенного исследования HDD HDWL110UZSVA рассмотрены  в следующих частях  данной статьи.

>>    Часть 2


Евгений Рудометов


 >>    Часть 1

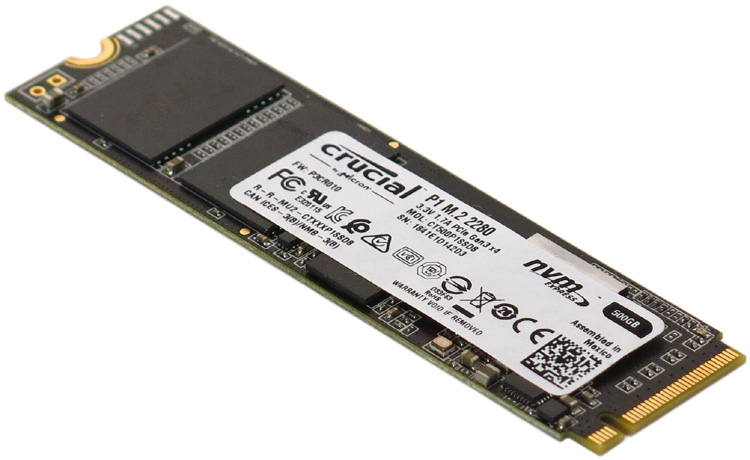

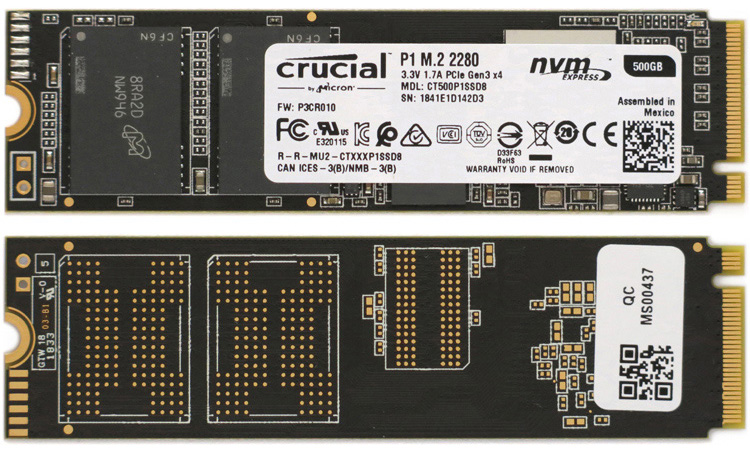

Внешний вид накопителя SSD P1 500GB (CT500P1SSD8) представлен на рис. 3, основные характеристики, официально объявленные производителем, приведены в таблице 1.

Рис. 3.  Внешний вид, лицевая и обратная стороны SSD P1 500GB
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики SSD P1 500GB

Накопитель SSD P1 500GB выполнен в сверхкомпактном форм-факторе M.2, обладает очень малыми размерами, составляющими 80,0 × 22,0 мм. Выпущен в бескорпусном варианте с односторонним монтажом элементов на плате из стеклотекстолита, окрашенного в черный цвет (рис. 3). Ряд технических и эксплуатационных характеристик приводится на этикетке (рис. 4), наклеенной на лицевой стороне поверх части электронных элементов (рис. 3).

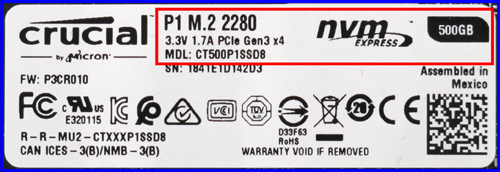

Рис. 4.  Этикетка SSD P1 500GB

Необходимо отметить, на фирменном сайте производителя в нескольких разделах приводится сравнительно небольшое количество параметров (таблица 1). Среди них для большинства пользователей обычно актуальны показатели надежности и скоростные параметры. Так, например, показатель MTBF (Mean Time Between Failures — время наработки на отказ) составляет 1,5 млн часов, а показатель TBW (Total Bytes Written — общее количество байт, которое может быть записано на накопитель) — 100 Тбайт, что эквивалентно записи примерно 54 Гбайт данных в день в течение пяти лет установленного гарантийного срока. Анонсированные производителем скоростные возможности приведены в таблице 1. Необходимо отметить, что для передачи компьютерных данных архитектурой накопителя резервируются 4 линии PCI Express Gen3, напряжение питания — 3,3 В, ток потребления — до 1,7 А (рис. 4). Фактически указанными параметрами исчерпываются официальные характеристики. Однако, удалив наклейку, закрывающую доступ к большей части элементов устройства, можно получить дополнительную информацию об архитектуре, а, следовательно, и возможностях накопителя.

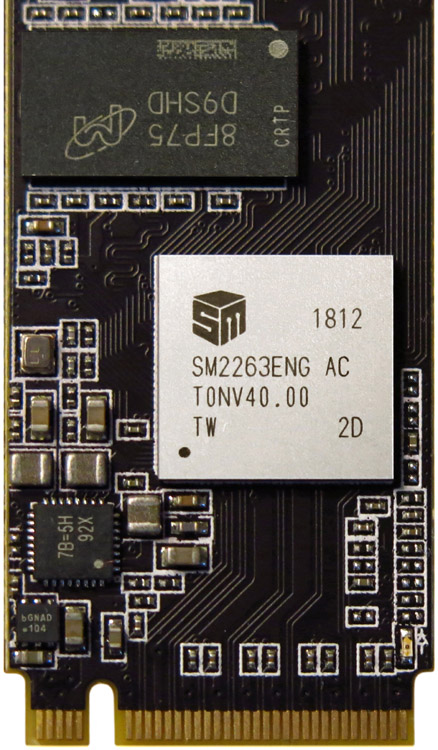

Рис. 5.  Скрытые этикеткой элементы SSD P1 500GB
            (кликнуть мышью для увеличения картинки)

Как следует из маркировок микросхем, размещенных на плате (рис. 3 и рис. 5), в архитектуре накопителя SSD P1 500GB использованы два чипа флэш-памяти Micron NW946 (256 Гбайт, 64-слойная QLC 3D NAND), обеспечивающие суммарную емкость 512 Гбайт. Управление элементами накопителя осуществляет контроллер Silicon Motion SM2263EN (4 линии по 8 Гбит/с интерфейса PCIe Gen3 x4, 4 канала NAND, поддержка NVMe 1.3, последовательные чтение/запись — до 2400/1700 Мбайт/с, случайные чтение/запись — до 300/250 IOPS, поддержка DRAM DDR3L/LPDDR3/DDR4, использование эффективных кодов исправления ошибок и др. функции). Применение в архитектуре накопителя чипа DRAM-памяти Micron D9SHD (512 Мбайт DRAM DDR3L) и технологии SLC-кэширования, как следует из технических характеристик, обеспечивает сравнительно высокие скоростные характеристики SSD P1 500GB, несмотря на использование даже не очень быстрой QLC 3D NAND.

На указанный накопитель предоставляется 5-летняя ограниченная гарантия, которая «действует в течение пяти лет с даты первоначальной покупки или до израсходования общего количества записанных байт, опубликованного в спецификациях продукта».

Реальные емкостные и скоростные возможности твердотельного накопителя SSD P1 500GB, созданного компанией Micron, были оценены в процессе тестирования.

Особенности тестовой системы и результаты тестирования SSD P1 500GB (CT500P1SSD8) рассмотрены  в следующих частях  данной статьи.


>>    Часть 3


Евгений Рудометов


 >>    Часть 3


Оценки скоростных возможностей SSD BX500 240GB, полученные с помощью ряда тестовых программ, представлены на рис. 7–9.

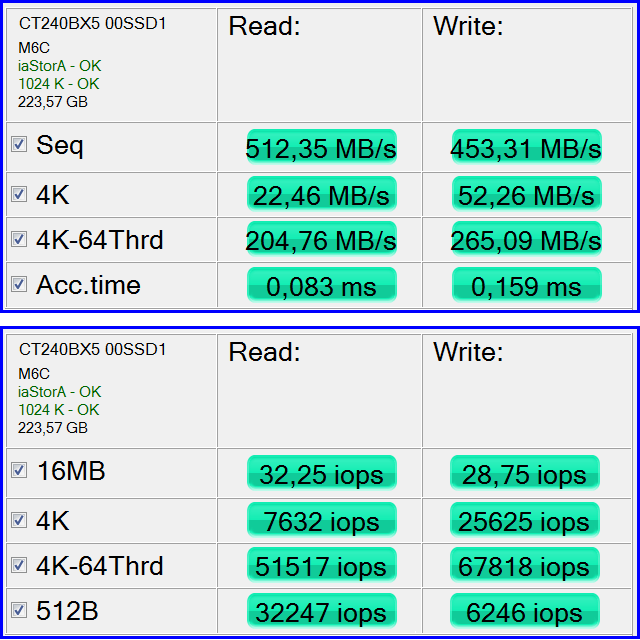

Рис. 7. Результаты теста AS SSD Benchmark
            (кликнуть мышью для увеличения картинки)

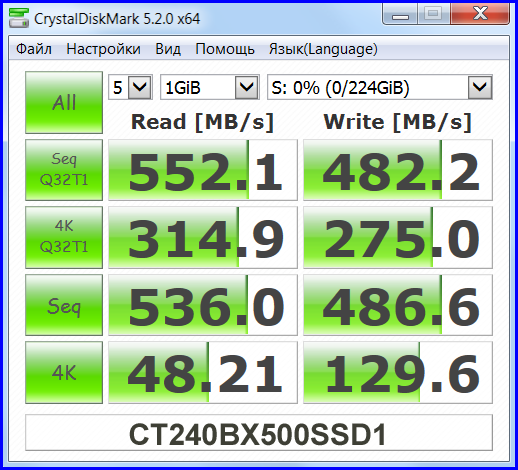

Рис. 8. Оценка скоростных параметров, выполненная CrystalDiskMark
            (кликнуть мышью для увеличения картинки)

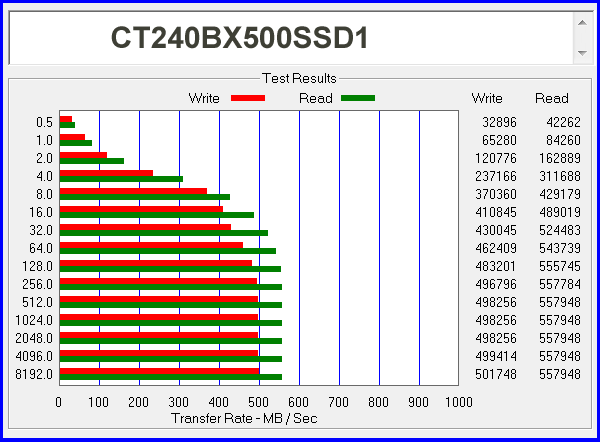

Рис. 9. Оценка скоростных параметров, выполненная ATTO Disk Benchmark
            (кликнуть мышью для увеличения картинки)

Как показало дополнительное исследование, реальный ресурс записи (износоустойчивость) накопителя SSD BX500 240GB в несколько раз больше объявленного значения. Однако при его эксплуатации следует учитывать условия гарантийных обязательств, приведенные выше.

Итак, накопитель SSD BX500 240GB  (модель CT240BX500SSD1), выпущенный компанией Micron и установленный для тестирования в мощный настольный компьютер, продемонстрировал сравнительно высокие значения скоростных параметров. В ряде тестов полученные результаты даже превышают значения, объявленные производителем. И что важно, скоростные параметры SSD BX500 240GB в разы превышают аналогичные параметры традиционных жестких дисков.

Таким образом, с учетом полученных оценок и особенно сравнительно невысокой цены, указанный накопитель SSD BX500 240GB является неплохим выбором для использования не только в ноутбуках, но и в настольных компьютерах.

>>    Часть 1


Евгений Рудометов


 >>    Часть 2


Емкостные и скоростные параметры SSD BX500 240GB (CT240BX500SSD1) были оценены в процессе тестирования в составе мощного настольного компьютера. В архитектуру тестового компьютера входят следующие основные компоненты:

• Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
• Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
• Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
• Дисковая подсистема — SSD SanDisk Ultra II 240GB (системный диск) и HDD 4000GB,
• Операционная система — Microsoft Windows 7 Enterprise.

Конфигурация дисковой подсистемы тестового компьютера с установленным SSD BX500 240GB приведена на рис. 5.

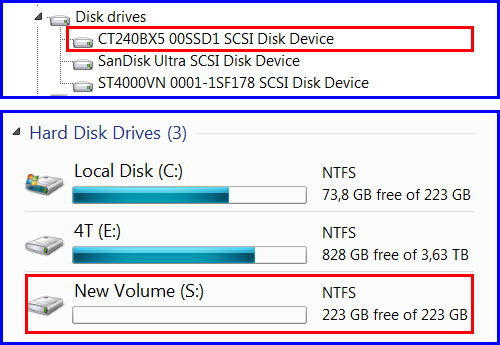

Рис. 5. Конфигурация дисковой подсистемы

Оценки емкостных параметров SSD BX500 240GB, выполненные стандартными средствами ОС Microsoft Windows 7 Enterprise, приведены на рис. 6.

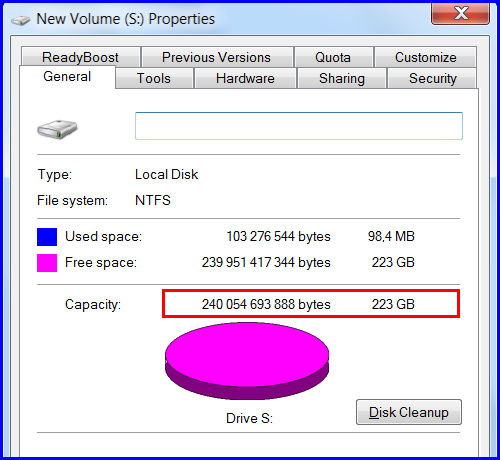

Рис. 6. Емкостные параметры SSD BX500 240GB

Оценивая емкостные параметры данного устройства, необходимо напомнить, что производители накопителей информационную емкость своих изделий традиционно приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Гбайт = 1 000 000 000 байт. В результате в десятичных единицах емкость SSD BX500 240GB составляет 240 054 693 888 байт (рис. 6), то есть даже несколько больше объявленного производителя значения.

А вот в единицах, привязанных к двоичной системе счисления, 1 Гбайт = 1 024 x 1 024 x 1 024 байт = 1 073 741 824 (2 в степени 30). Как результат, «десятичная» емкость 240 054 693 888 байт в единицах, привязанных к двоичной системе счисления, преобразуется и приводится уже как 223 Гбайт (рис. 6).

Оценки скоростных возможностей приведены  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1

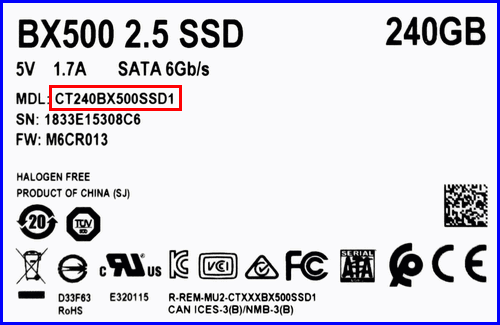

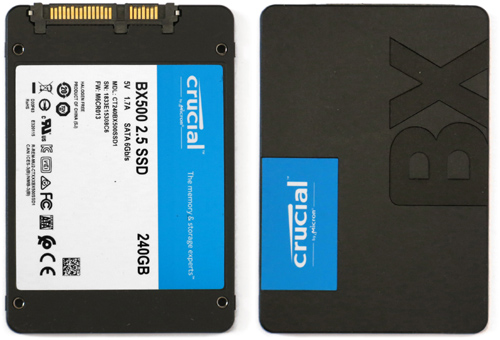

Внешняя и обратная стороны, а также фрагмент этикетки с некоторыми техническими и эксплуатационными параметрами SSD BX500 240GB (CT240BX500SSD1) представлены на рис. 2

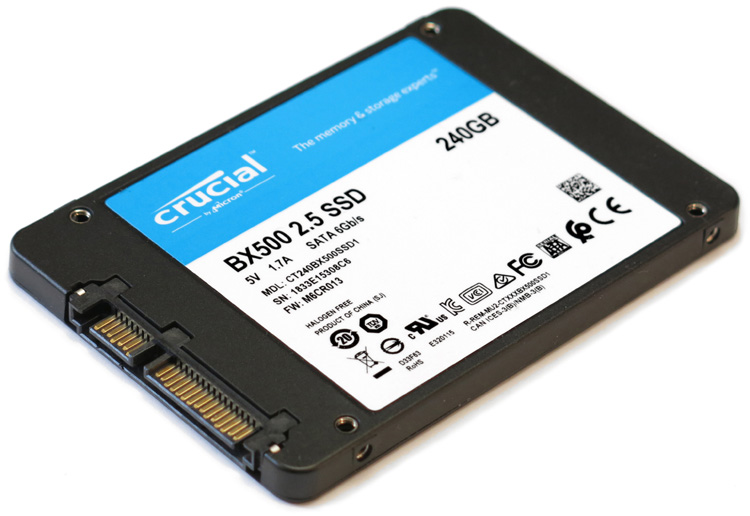

Рис. 2.  Стороны и фрагмент этикетки SSD BX500 240GB

Накопитель SSD BX500 240GB очень легкий, выпущен в пластиковом корпусе черного  цвета. Качество сборки не вызывает каких-либо нареканий. На лицевой стороне матового корпуса выдавлены буквы BX и наклеена небольшая этикетка с торговой маркой продукта, а на обратной — этикетка с рядом технических и эксплуатационных характеристик (рис. 2).

Необходимо отметить, что производитель крайне скуп на информацию в представлении своего продукта. На фирменном сайте приводятся всего несколько характеристик, из которых, пожалуй, важными для пользователя являются ресурс и два заявленных скоростных параметра. А еще в спецификациях сообщается о дополнительных возможностях SSD серии BX. Этими возможностями являются: алгоритм многоэтапной целостности данных, температурный контроль, ускорение записи SLC, активный сбор мусора, поддержка TRIM, технология автоматического контроля и отчетности (SMART), код исправления ошибок (ECC).

Несмотря на ограниченность предоставляемой производителем информации, кое-какие дополнительные сведения о накопителе можно получить, вскрыв его корпус, верхняя и нижняя части которого соединены очень тугими защелками.

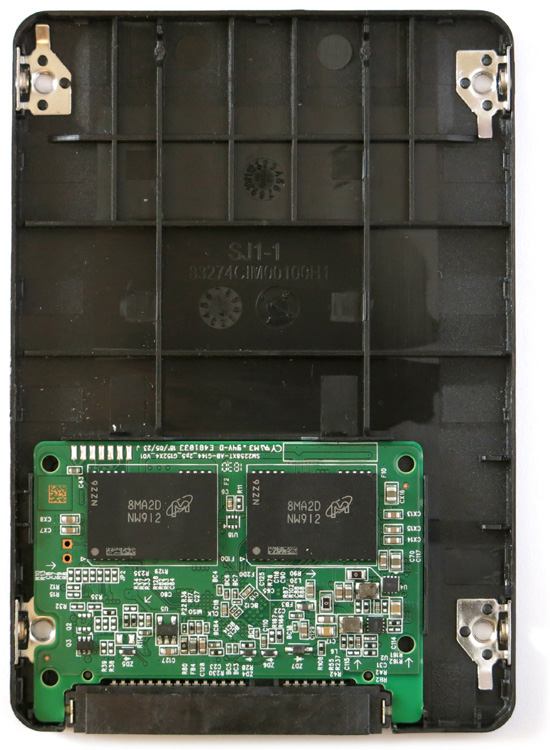

Рис. 3.  Плата SSD BX500 240GB в корпусе
            (кликнуть мышью для увеличения картинки)

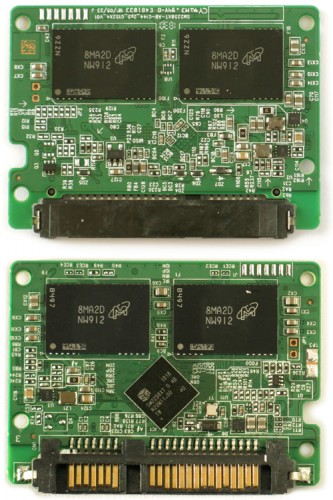

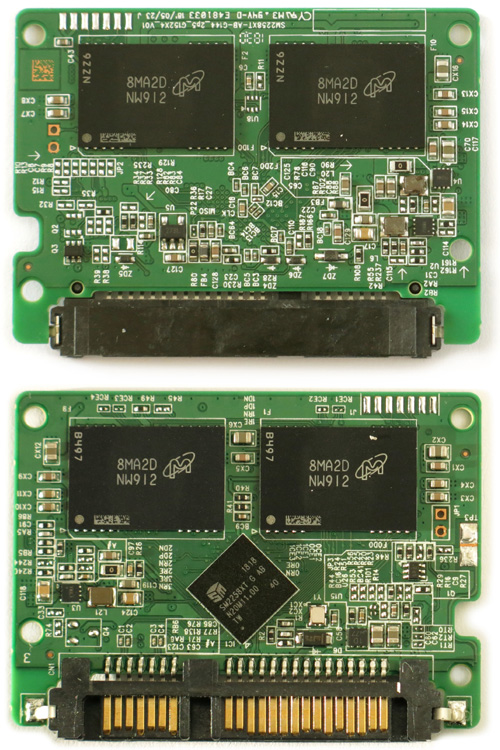

Рис. 4.  Лицевая и обратная стороны платы SSD BX500 240GB
            (кликнуть мышью для увеличения картинки)

Первое, что бросается в глаза, — это габариты платы, размеры которой много меньше площади корпуса (рис. 3). На плате накопителя SSD BX500 240GB расположены пять больших микросхем, из которых четыре — чипы флэш-памяти Micron 3D TLC NAND 8MA2D NW912 (рис. 3 и рис. 4), пятая — чип контроллера Silicon Motion SM2258XT (рис. 4). С целью уменьшения себестоимости изделия из архитектуры накопителя исключены микросхемы оперативной памяти. Снижение из-за этого скоростных возможностей частично компенсируется использованием технологии SLC-кэширования.

На указанный накопитель предоставляется 3-летняя ограниченная гарантия, которая «действует в течение трех лет с даты первоначальной покупки или до израсходования общего количества записанных байт, опубликованного в спецификациях продукта и измеренного данными S.M.A.R.T.».

Емкостные и скоростные параметры SSD BX500 240GB были оценены в процессе тестирования в составе мощного настольного компьютера.

Особенности тестовой системы и результаты тестирования SSD BX500 240GB рассмотрены  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


На основе микросхем флэш-памяти 3D NAND (64-слойная 3D NAND второго поколения, TLC) компания Micron выпустила сравнительно недорогие 2,5-дюймовые твердотельные накопители (SSD) серии BX500. В настоящее время линейка 2,5-дюймовых SSD этой серии, получивших традиционную торговую марку Crucial, состоит из моделей с информационным объемом 120, 240, 480, 960 Гбайт. Все они ориентированы на сектор потребительских компьютеров.

Возможности SSD этой серии можно оценить на примере средней модели, имеющей объем 240 Гбайт: Crucial BX500 240GB 3D NAND SATA. Модель получила техническое наименование CT240BX500SSD1.

Эта модель (далее — SSD BX500 240GB) поставляется в небольшой картонной коробке, на поверхности которой приведены некоторые характеристики указанного устройства. В комплекте, представленном на рис. 1, кроме SSD, помещенного в пластиковый контейнер, присутствует краткая инструкция по использованию накопителя. С сайта, адрес которого указан в инструкции, можно скачать программу Acronis True Image, обеспечивающую клонирование эксплуатируемого HDD/SSD с целью последующей замены его на предлагаемый SSD.

Комплект и внешний вид SSD BX500 240GB представлен на рис. 1, характеристики, официально объявленные производителем, приведены в таблице 1.

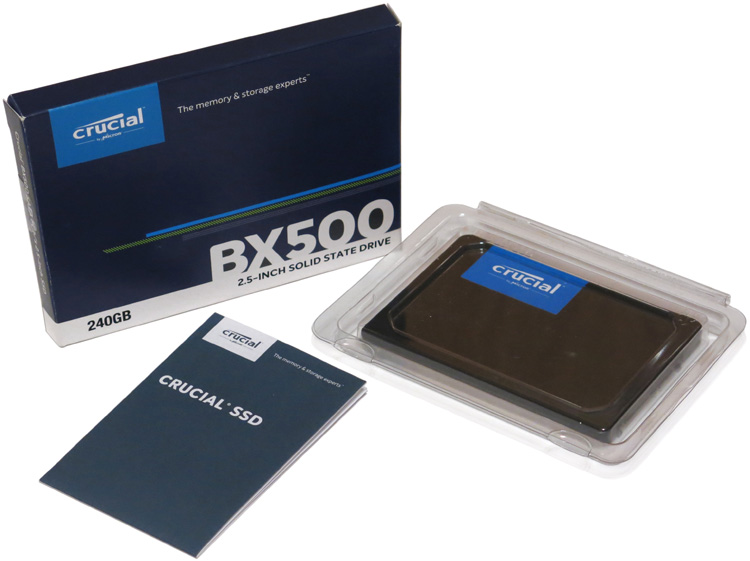

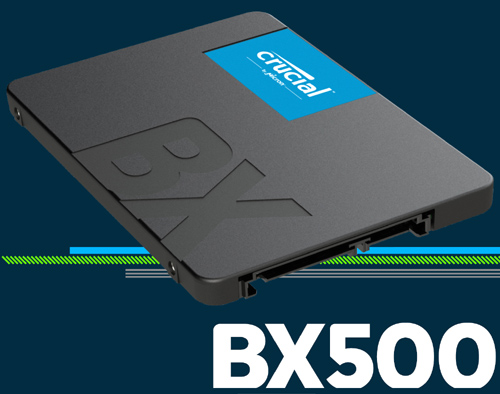

Рис. 1.  Комплект  и  внешний вид  SSD BX500 240GB
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики SSD BX500 240GB

Некоторые особенности архитектуры SSD BX500 240GB рассмотрены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Основу высокопроизводительного настольного компьютера, используемого в тестировании  накопителя S300 HDD 10TB (модель HDWT31AUZSVA), составили следующие компоненты:

• Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
• Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
• Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
• Дисковая подсистема — SSD SanDisk Ultra II 240GB (системный диск) и HDD 4000GB,
• Операционная система — Microsoft Windows 7 Enterprise.

На рис. 4 приведена конфигурация дисковой подсистемы с подключенным S300 HDD 10TB.

Рис. 4.  Конфигурация дисковой подсистемы

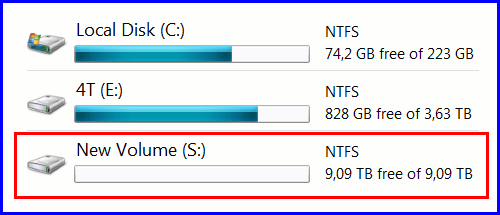

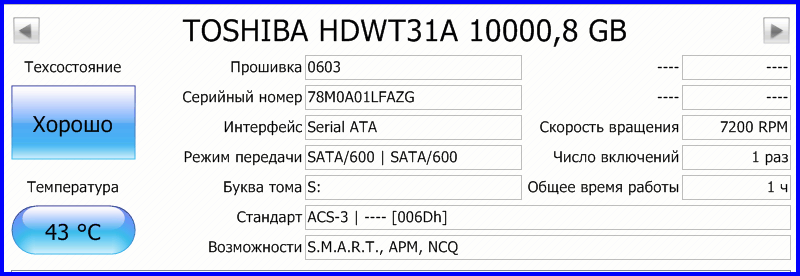

Оценки емкостных параметров S300 HDD 10TB, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, приведены на рис. 5.

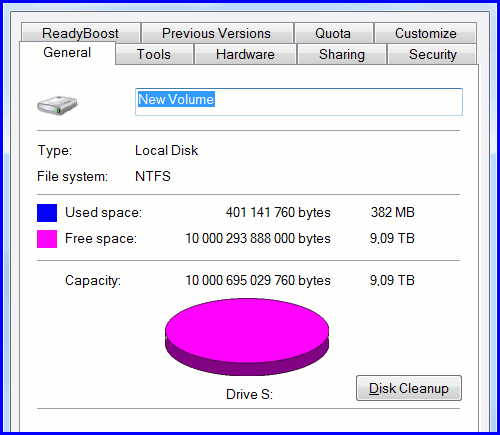

Рис. 5. Емкостные параметры S300 HDD 10TB

Оценивая емкостные параметры данного устройства, необходимо напомнить, что производители накопителей информационную емкость своих изделий традиционно приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Тбайт = 1 000 000 000 000 байт. В результате в десятичных единицах емкость накопителя S300 HDD 10TB составляет 10 000 695 029 760 байт (рис. 5), то есть даже несколько больше объявленного производителя значения.

А вот в единицах, привязанных к двоичной системе счисления, 1 Тбайт = 1 024 Гбайт, 1 Гбайт = 1 024 Мбайт, 1 Мбайт = 1 024 Кбайт, 1 Кбайт = 1 024 байт. Таким образом, 1 Тбайт = 1 024 x 1 024 x 1 024 x 1 024 байт = 1 099 511 627 776 (2 в степени 40). Как результат, «десятичная» емкость 10 000 695 029 760 байт в единицах, привязанных к двоичной системе счисления, преобразуется и приводится уже как 9.09 Тбайт (рис. 5).

На рис. 6 приведен ряд характеристик S300 HDD 10TB, определенных программой CrystalDiskInfo 7.0.4 x64.

Рис. 6.  Параметры S300 HDD 10TB, определенные CrystalDiskInfo 7.0.7 x64
            (кликнуть мышью для увеличения картинки)

В процессе дальнейшего исследования данного накопителя, входящего в линейку S300 Surveillance Hard Drive, были оценены с помощью тестовых программ и его скоростные возможности.

Результаты проведенного исследования накопителя S300 HDD 10TB (модель HDWT31AUZSVA) рассмотрены  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Итак, оценки информационной емкости и скоростных возможностей массива RAID 0, составленного из двух накопителей MG07ACA14TE линейки Enterprise Capacity HDD, были получены в процессе тестирования. При этом в качестве тестовой системы был использован высокопроизводительный настольный компьютер, основу которого составили следующие компоненты:

• Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
• Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
• Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
• Дисковая подсистема — SSD SanDisk Ultra II 240GB (системный диск) и HDD 4000GB,
• Операционная система — Microsoft Windows 7 Enterprise.

Включение накопителей MG07ACA14TE в массив RAID 0 позволяет создать единое информационное пространство. Оценка емкостных параметров данного массива, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, представлены на рис. 2.

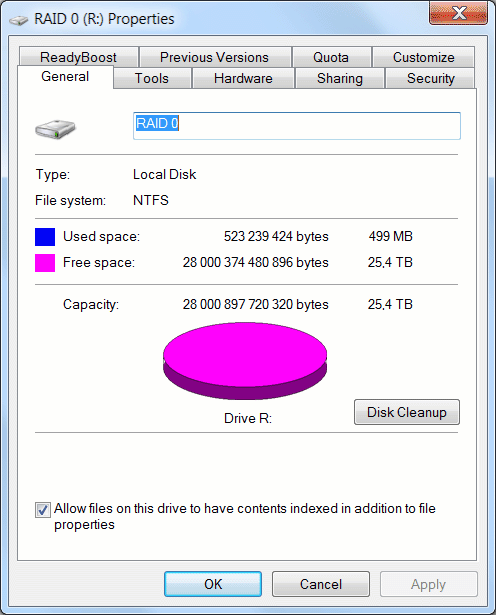

Рис. 2.  Емкостные параметры массива RAID 0
            (кликнуть мышью для увеличения картинки)

Что же касается скоростных параметров массива RAID 0, составленного из двух HDD MG07ACA14TE линейки Enterprise Capacity HDD, то, как и ожидалось, они значительно превышают возможности каждого из указанных жестких дисков.

Скоростные возможности указанного массива RAID 0 иллюстрируют рис. 3 – рис. 5.

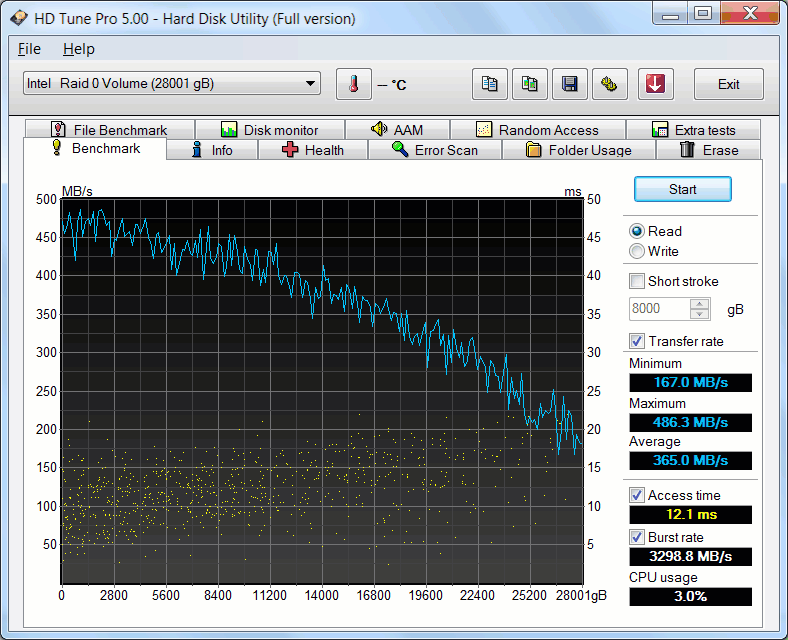

Рис. 3.  Оценка скоростных параметров массива RAID 0, выполненная HD Tune Pro 5.00
            (кликнуть мышью для увеличения картинки)

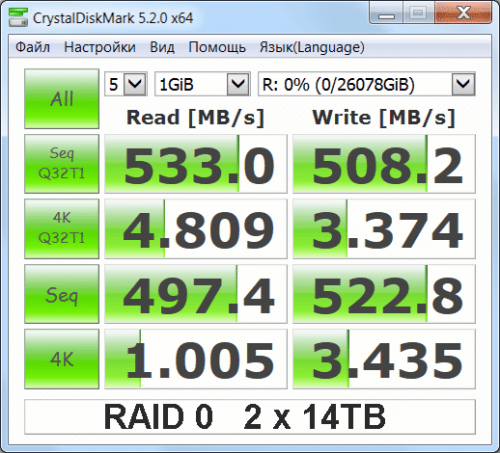

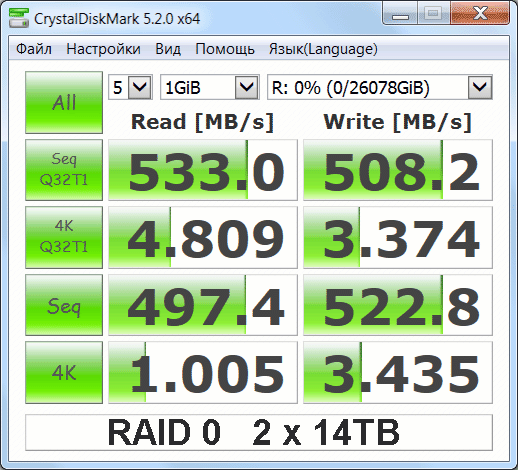

Рис. 4.  Оценка скоростных параметров массива RAID 0, выполненная CrystalDiskMark
            (кликнуть мышью для увеличения картинки)

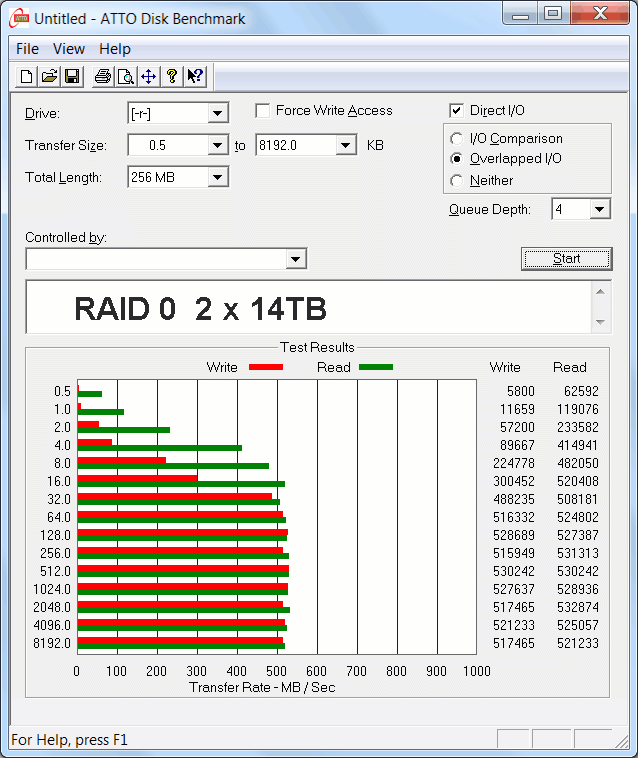

Рис. 5.  Оценка скоростных параметров массива RAID 0, выполненная ATTO Disk Benchmark
            (кликнуть мышью для увеличения картинки)

Итак, как следует из полученных в процессе тестирования оценок, дисковая подсистема, образованная из двух жестких дисков MG07ACA14TE линейки Enterprise Capacity HDD, установленных в RAID 0, обладает не только очень высокой емкостью, составляющей 28 000 897 720 320 байт (25,4 TiB), но и демонстрирует очень высокие уровни производительности. Более того, уровни некоторых скоростных параметров соизмеримы с уровнями ряда аналогичных параметров многих твердотельных накопителей (SSD), созданных на основе микросхем флэш-памяти. Однако SSD обладают обычно не только существенно меньшей емкостью по сравнению описанным массивом RAID 0, но и значительно более высокой стоимостью единицы хранения информации. Поэтому “списывать со счетов” жесткие диски, используемые для хранения больших объемов информации, — явно преждевременно. Особенно это касается высокоемких моделей с высокими скоростными параметрами, например, таких, как модели уровня Enterprise, к которым относятся жесткие диски Enterprise Capacity HDD.


>>    Часть 1


Евгений Рудометов


Для корпоративных систем хранения информации компания Toshiba предлагает семейство моделей Enterprise Capacity HDD. В архитектуре данных моделей реализовано большое количество большое количество перспективных технологий, обеспечивающих высокие показатели емкости, производительности и надежности.

Несмотря на сравнительно высокие скоростные параметры, еще больше увеличить скоростные возможности дисковых подсистем можно за счет объединения накопителей Enterprise Capacity HDD в массивы RAID 0.

Необходимо напомнить, что в режиме RAID 0 (stripe), в котором требуется не менее двух HDD, осуществляется автоматическое разбиение (stripping) файлов на меньшие блоки и равномерное распределение этих блоков между несколькими дисками массива устройств. За счет одновременного доступа к накопителям значительно увеличивается производительность дисковой подсистемы, что означает существенное увеличение скорости доступа к информации, как для чтения, так и для записи. Остается добавить, что благодаря объединению двух HDD в массив RAID 0, кроме роста скоростных возможностей дисковой подсистемы, происходит еще и удвоение ее информационного объема за счет суммирования емкостей используемых накопителей.

В очень высоких скоростных возможностях массива RAID 0, составленного из двух накопителей Enterprise Capacity HDD компании Toshiba, можно убедиться на примере использования моделей MG07ACA14TE. Каждая из этих моделей имеет объявленную информационную емкость 14 Тбайт (14000 Гбайт — четырнадцать триллионов байт). Внешний вид двух таких накопителей представлен на рис. 1. параметры HDD MG07ACA14TE, заявленные производителем, приведены в таблице 1.

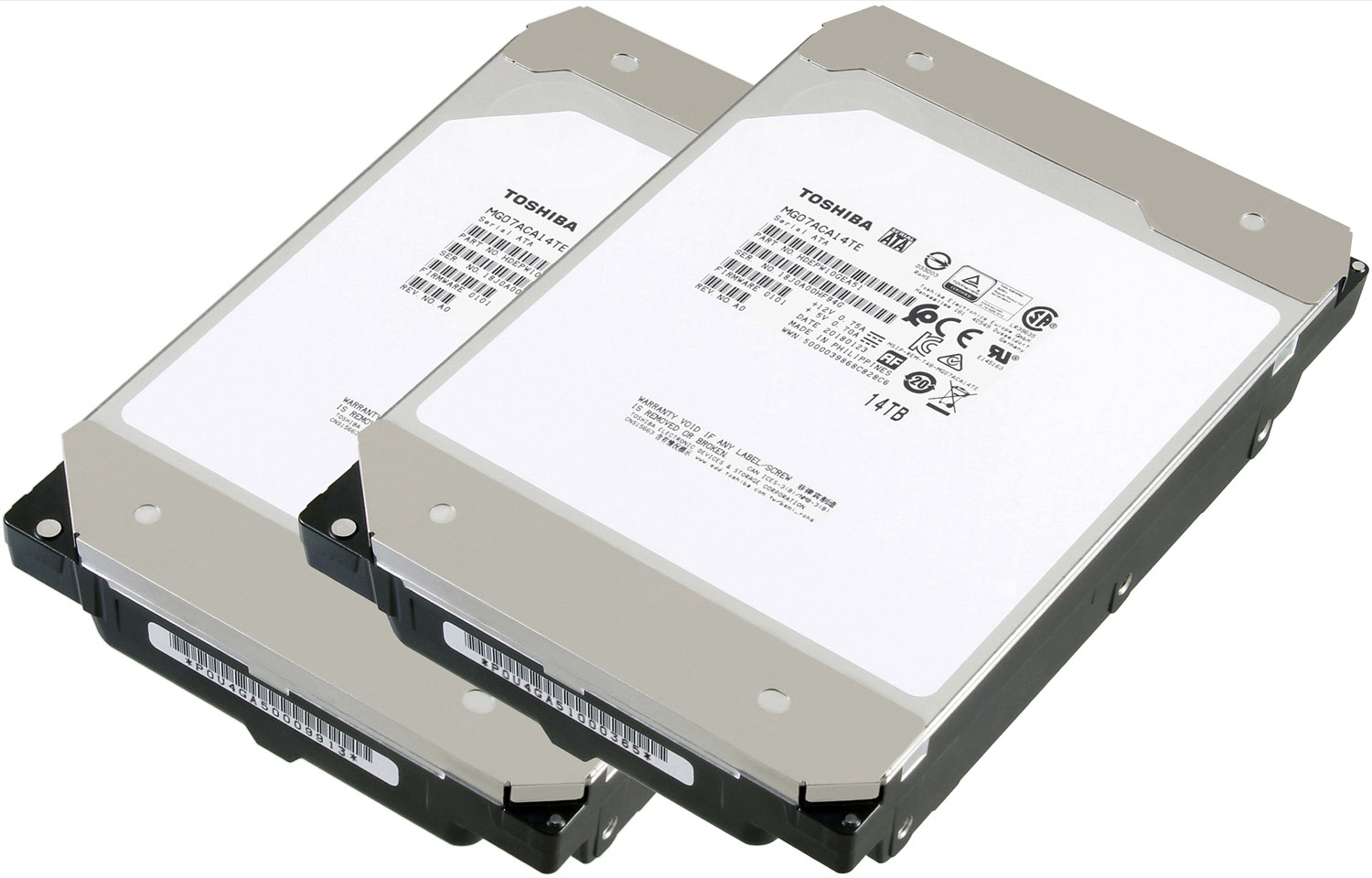

Рис. 1.  Два HDD MG07ACA14TE
            (кликнуть мышью для увеличения картинки)

Таблица 1. Основные параметры HDD MG07ACA14TE

В накопителях серии MG07ACA инженеры компании Toshiba реализовали ряд перспективных технологических разработок.

Так, например, конструкция с 9 магнитными дисками помещена в герметичный корпус, заполненный гелием. Благодаря данному решению удалось добиться емкости до 14 Тбайт магнитной записи и сравнительно высокого быстродействия, достигаемого, в частности, обеспечением вращения магнитных дисков со скоростью 7200 оборотов в минуту, помещенных в корпус обычных размеров. В дисках серии MG07ACA применяется разработанная конструкторами компании Toshiba технология прецизионной лазерной сварки для заполнения гелием корпуса устройства так, чтобы вся конструкция оставалась герметичной на протяжении всего срока службы диска. Использование гелия вместо традиционной газовой среды уменьшает аэродинамическое сопротивление вращению магнитных дисков, что позволяет снизить нагрузку на двигатель, сократить энергопотребление, улучшить тепловой режим всей конструкции. Все это улучшает технические характеристики, повышает надежность и удлиняет бесперебойный ресурс эксплуатации, способствует достижению нужных показателей общей стоимости владения. Высокая надежность и удобство эксплуатации накопителей серии MG07ACA обеспечивают специальные разработки, среди которых, например, функции PLP (Power Loss Protection — защита данных при отключении питания), PWC (Persistent Write Cache — постоянный кэш записи), SIE (Sanitize Instant Erase — очищение путем моментального уничтожения информации).

Из основных характеристик жесткого диска MG07ACA14TE следует отметить: кэш-память — 256 MiB, максимальная постоянная скорость передачи данных — 248 МiB/s, уровень шума на холостом ходу — 20 дБ. Диск обладает относительно низким энергопотреблением, рассчитан на непрерывную работу в течение 24 часов в сутки и семь дней в неделю. Энергопотребление жесткого диска MG07ACA14TE в операциях чтения и записи составляет 7,8 Вт. В режиме ожидания — 4,22 Вт — самый низкий уровень среди жестких дисков большой емкости корпоративного класса. В этом режиме накопитель демонстрирует высокую энергоэкономичность: жесткий диск MG07ACA14TE потребляет всего 0,30 Вт на Тбайт.

Время наработки на отказ (Mean Time to Failure, MTBF) — 2 500 000 часов, гарантированное число циклов парковок магнитных головок — 600 000. В процессе работы допускается увеличение температуры корпуса накопителя до +55 °C без ухудшения объявленных значений технических и эксплуатационных параметров.

Оценки информационной емкости и скоростных возможностей массива RAID 0, составленного из двух накопителей MG07ACA14TE линейки Enterprise Capacity HDD, были получены в процессе тестирования. При этом в качестве тестовой системы был использован высокопроизводительный настольный компьютер.

Конфигурация тестовой системы и результаты исследования массива RAID 0, составленного из двух жестких дисков MG07ACA14TE приведены  в следующей части  данной статьи


>>    Часть 2


Евгений Рудометов


>>    Часть 2


В качестве тестовой системы, с помощью которой осуществлялось исследование HDD MG07ACA14TE, был использован высокопроизводительный настольный компьютер. Основу этого компьютера составили следующие компоненты:

• Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
• Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
• Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
• Дисковая подсистема — SSD SanDisk Ultra II 240GB (системный диск) и HDD 4000GB,
• Операционная система — Microsoft Windows 7 Enterprise.

На рис. 4 приведена конфигурация дисковой подсистемы с подключенным HDD MG07ACA14TE.

Рис. 4.  Конфигурация дисковой подсистемы

Оценки емкостных параметров HDD MG07ACA14TE, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, приведены на рис. 5.

Рис. 5.  Емкостные параметры HDD MG07ACA14TE
            (кликнуть мышью для увеличения картинки)

Оценивая емкостные параметры данного устройства, необходимо напомнить, что производители накопителей информационную емкость своих изделий традиционно приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Тбайт = 1 000 000 000 000 байт. В результате в десятичных единицах емкость HDD MG07ACA14TE составляет 14 000 383 324 160 байт (рис. 4), то есть даже несколько больше объявленного производителем значения.

А вот в единицах, привязанных к двоичной системе счисления, 1 Тбайт = 1 024 Гбайт, 1 Гбайт = 1 024 Мбайт, 1 Мбайт = 1 024 Кбайт, 1 Кбайт = 1 024 байт. Таким образом, 1 Тбайт = 1 024 x 1 024 x 1 024 x 1 024 байт = 1 099 511 627 776 (2 в степени 40). Как результат, «десятичная» емкость 14 000 383 324 160 байт преобразуется и приводится уже как 12,7 Тбайт (рис. 5). Остается добавить, что указанные единицы часто обозначаются как TiB, GiB, MiB, KiB.

На рис. 6 приведен ряд характеристик HDD MG07ACA14TE, определенных программой HD Tune Pro 5.00

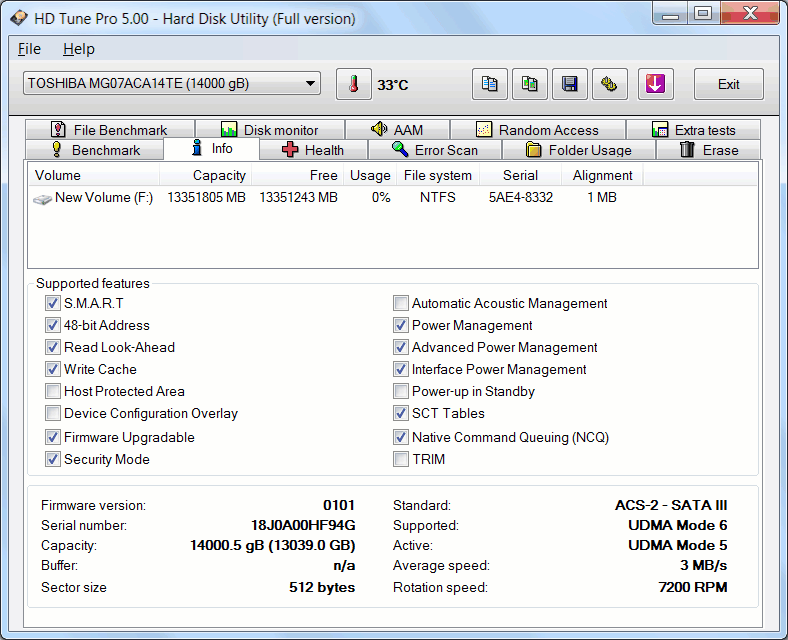

Рис. 6.  Параметры HDD MG07ACA14TE, определенные HDD Tune Pro 5.00
            (кликнуть мышью для увеличения картинки)

Оценки скоростных возможностей HDD MG07ACA14TE —  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 2


Внешний вид мини-ПК, созданного на основе Intel NUC7i7BNHX1, приведен на рис. 7 и рис. 8, технические параметры Intel NUC7i7BNHX1 — в таблице 4.

Рис. 7. Фронтальная сторона мини-ПК Intel NUC7i7BNHX1
            (кликнуть мышью для увеличения картинки)

Рис. 8. Обратная сторона мини-ПК Intel NUC7i7BNHX1
            (кликнуть мышью для увеличения картинки)

Таблица 4. Технические характеристики Intel NUC7i7BNHX1

На основе указанного комплекта пользователь может собрать компактный и многофункциональный мини-ПК. Для этого необходимо добавить модули оперативной памяти, накопитель HDD или SSD, а также установить на накопитель 64-разрядную операционную систему Windows 10 и необходимые драйверы. Уровень производительности данного мини-ПК в значительной степени определяется используемым процессором. Конечно, вычислительные возможности 2-ядерного ЦП уступают возможностям старших 4-ядерных моделей настольных процессоров. Тем не менее, уровень производительности Intel Core i7-7567U вполне достаточен для решения широкого круга задач, включая мультимедиа и большое количество игр, не требующих, предельных ресурсов. Оценки производительности нескольких моделей десктопных и мобильных процессоров приведены в таблице 5 (по тестам PassMark Software, численные оценки зависят от версии тестового пакета).

Таблица 5. Оценки производительности ЦП

Вычислительные возможности процессора Intel Core i7-7567U и потенциал его графической системы Intel Iris Plus 650 позволяют создавать, редактировать и просматривать файлы видео в формате 4К с частотой до 60 Гц. Более того, просмотр контента возможен на трех 4K-мониторах одновременно.

Комплектные высокоскоростные средства связи позволяют оперативно и легко встраивать данный мини-ПК в проводные и беспроводные сети. Наличие же интерфейса CIR позволяет организовать управление компьютером с пульта (приобретается отдельно). Это удобно в случае использования мини-ПК в качестве мультимедийного центра для работы с аудио и видео.

Необходимо еще отметить наличие в комплекте NUC7i7BNHX1 предустановленного модуля энергонезависимой памяти Intel Optane емкостью 16 Гбайт.

О модуле энергонезависимой памяти Intel Optane емкостью 16 Гбайт —  в заключительной части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Большинство функциональных возможностей указанной платформы были реализованы в Intel NUC7i7BNHX1 с помощью специально разработанной для данного устройства материнской платы NUC7i7BNB форм-фактора UCFF (4″ × 4″), а также соответствующих комплектующих. Функциональная схема представлена на рис. 3.

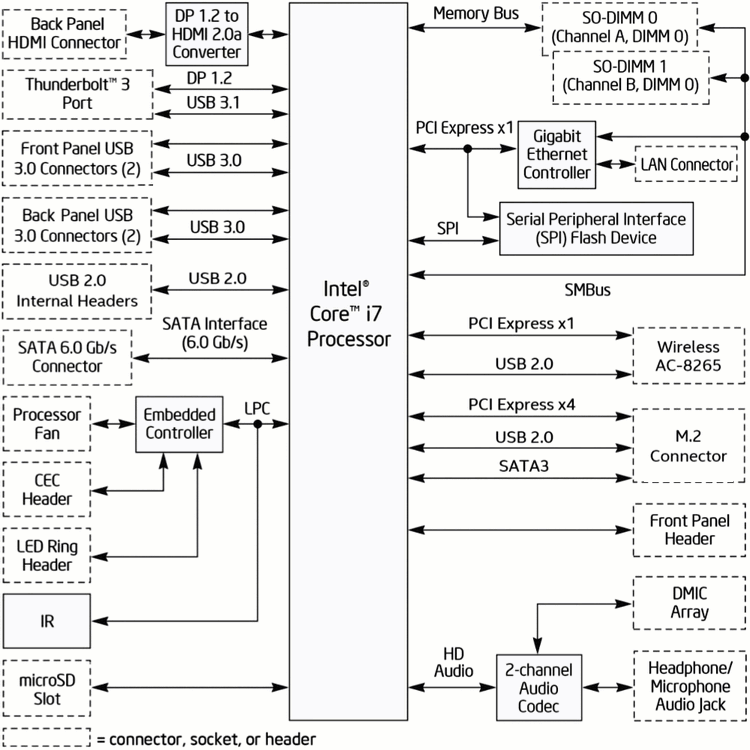

Рис. 3. Функциональная схема NUC7i7BNB
            (кликнуть мышью для увеличения картинки)

Топология и основные элементы материнской платы NUC7i7BNB, расположенные на нижней ее стороне, являющейся, по сути, основной по насыщенности элементами, представлены на рис. 4 и в таблице 2.

Рис. 4. Элементы нижней стороны материнской платы NUC7i7BNB

Таблица 2. Основные элементы нижней стороны материнской платы

Верхняя сторона материнской платы NUC7i7BNB — на рис. 5 и в таблице 3.

Рис. 5. Элементы верхней стороны материнской платы NUC7i7BNB

Таблица 3. Основные элементы верхней стороны материнской платы

Размеры материнской платы NUC7i7BNB приведены на рис. 6.

Рис. 6. Размеры материнской платы NUC7i7BNB

Остается добавить, что внутренние разъемы допускают подключение одного миниатюрного накопителя, подключаемого через разъем M2 (ключи M и B+M, модули 2242 и 2280), и одного 2,5-дюймового SATA-накопителя. При этом по замыслу конструкторов в разъем M2 должен устанавливаться модуль памяти Intel Optane емкостью 16 Гбайт (входит в комплект) или 32 Гбайт (покупается отдельно). Этот модуль предназначен для кэширования записываемых или читаемых данных SATA-накопителя, представленного либо 2,5-дюймовым HDD, либо SSD того же форм-фактора.

Далее  рассмотрены внешний дизайн и основные параметры мини-ПК, оценки производительности ЦП и влияние модуля памяти Intel Optane.


>>    Часть 3


Евгений Рудометов


Семейство компьютерных комплектов NUC (Next Unit of Computing), материнские платы которых снабжены мобильными процессорами седьмого поколения Intel Core (ядра Kaby Lake), в настоящее время насчитывает 12 вариантов. Старшим представителем является комплект Intel NUC7i7BNHX1. Кроме сравнительно мощного центрального  процессора (далее — ЦП или процессор), особенностью данного комплекта является наличие в его составе модуля памяти Intel Optane (Intel Optane Memory, 16GB, M.2 80mm PCIE 3.0, 20nm, 3D Xpoint).

Созданы эти модули на базе флэш-памяти 3D XPoint, ставшей основой нового типа накопителей Intel, получивших общее наименование Optane. По производительности накопители Optane находятся между оперативной памятью и твердотельными накопителями, при этом значительно дешевле DRAM и в то же время значительно надежнее любого SSD с флэш-памятью NAND и даже 3D NAND. Это позволило существенно изменить архитектуру систем обработки данных, как мощных серверов, так и компьютеров потребительского класса. В качестве примера изделий Optane для потебительских компьютеров можно привести упомянутый модуль памяти Intel Optane комплекта Intel NUC7i7BNHX1. Этот модуль создан для обеспечения эффективного кэширования данных при работе с 2,5-дюймовым накопителем.

Более детально особенности архитектуры, характеристики использованных компонентов и некоторые функциональные возможности мини-ПК, созданного на основе комплекта Inte NUC7i7BNHX1, рассмотрены ниже.

Итак, применяемый в указанном комплекте NUC процессор Intel Core i7-7567U (7-е поколение Intel Core, кодовое наименование семейства и микроархитектуры — Kaby Lake) относится к моделям с предельно низкими уровнями энергопотребления, а, следовательно, и теплообразования. Его расчетная мощность (TDP) составляет всего 28 Вт. Внешний вид этого процессора приведен на рис. 1, его основные параметры — в таблице 1.

Использование энергоэкономичного процессора Intel Core i7-7567U позволило существенно упростить компьютер и уменьшить его габариты, сохраняя при этом сравнительно высокую производительность и функциональность, достаточные для решения широкого круга задач.

Рис. 1. Процессор Intel Core i7-7567U
            (кликнуть мышью для увеличения картинки)

Таблица 1. Основные параметры Intel Core i7-7567U

Для мобильных процессоров седьмого поколения с предельно низкими уровнями энергопотребления и теплообразования (процессоры семейства U/Y) производитель предлагает соответствующие платформы. Эти платформа способны максимально полно реализовать возможности таких процессоров. Пример обобщенной структуры с указанием ряда возможностей такой платформы, созданной на основе процессоров 7-го поколения Intel Core семейства U/Y, приведен на рис. 2.

Рис. 2. Структура платформы с процессором Intel Core i7-7567U
            (кликнуть мышью для увеличения картинки)

Большинство функциональных возможностей указанной платформы были реализованы c помощью специально разработанной для указанного комплекта материнской платы.

О материнской плате и функциональных возможностях —  в следующих частях  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


На рис. 7 – рис. 9 представлены результаты оценки скоростных характеристик HDD ST12000NE0007, полученные с помощью ряда тестовых программ.

Рис.  7.  Результаты тестов HD Tune Pro 5.00

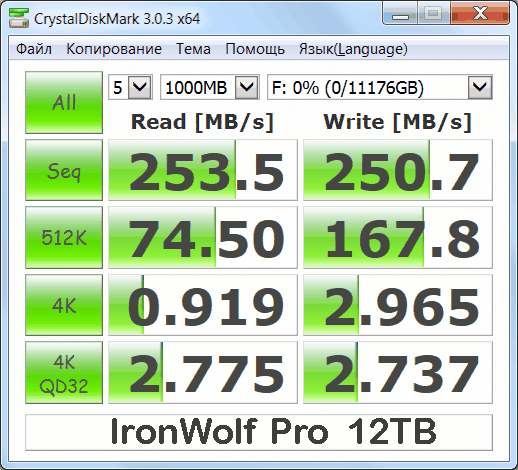

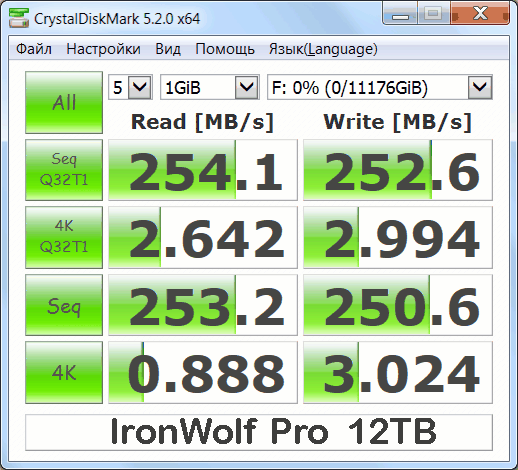

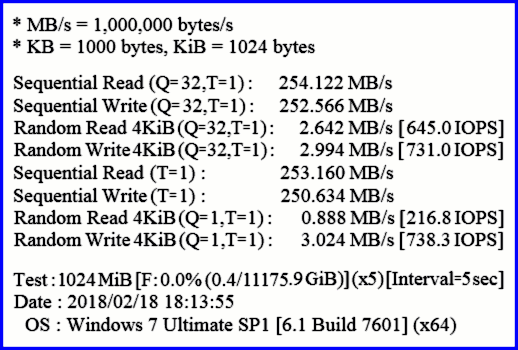

Рис.  8.  Результаты тестов CrystalDiskMark

Рис. 9.  Результаты тестов ATTO Disk Benchmark

Как следует из полученных в процессе тестирования оценок, десятитерабайтная модель жесткого диска HDD ST12000NE0007, относящаяся к линейке Seagate IronWolf Pro, характеризуется не только очень высокой информационной емкостью (12 000 002 306 048 байт), но еще и очень высокими скоростными возможностями.


>>    Часть 1


Евгений Рудометов


 >>    Часть 1


Оценки информационной емкости и скоростных возможностей HDD ST12000NE0007 были получены в процессе тестирования. При этом в качестве тестовой системы был использован высокопроизводительный настольный компьютер, основу которого составили следующие компоненты:

• Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
• Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
• Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
• Дисковая подсистема — SSD SanDisk Ultra II 240GB (системный диск) и HDD 4000GB,
• Операционная система — Microsoft Windows 7 Enterprise.

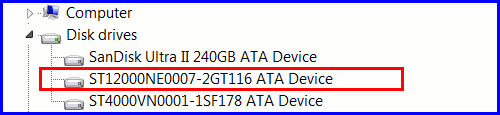

На рис. 4 приведена конфигурация дисковой подсистемы с подключенным HDD ST12000NE0007.

Рис. 4.  Конфигурация дисковой подсистемы

Оценки емкостных параметров HDD ST12000NE0007, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, приведены на рис. 5.

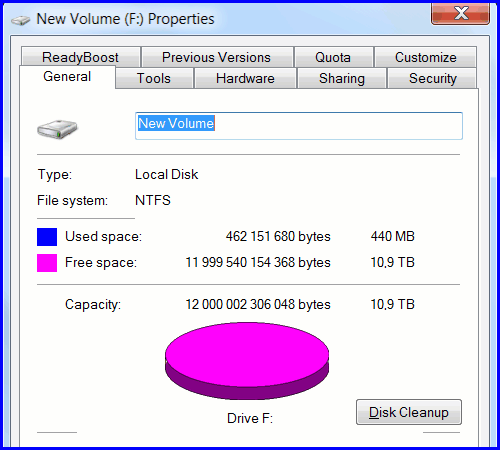

Рис. 5.  Емкостные параметры HDD ST12000NE0007

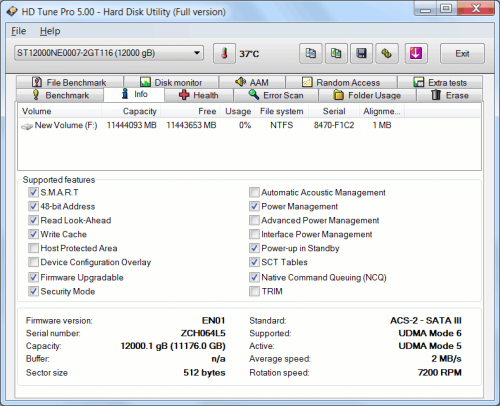

На рис. 6 приведен ряд характеристик HDD ST12000NE0007, определенных программой HD Tune Pro 5.00.

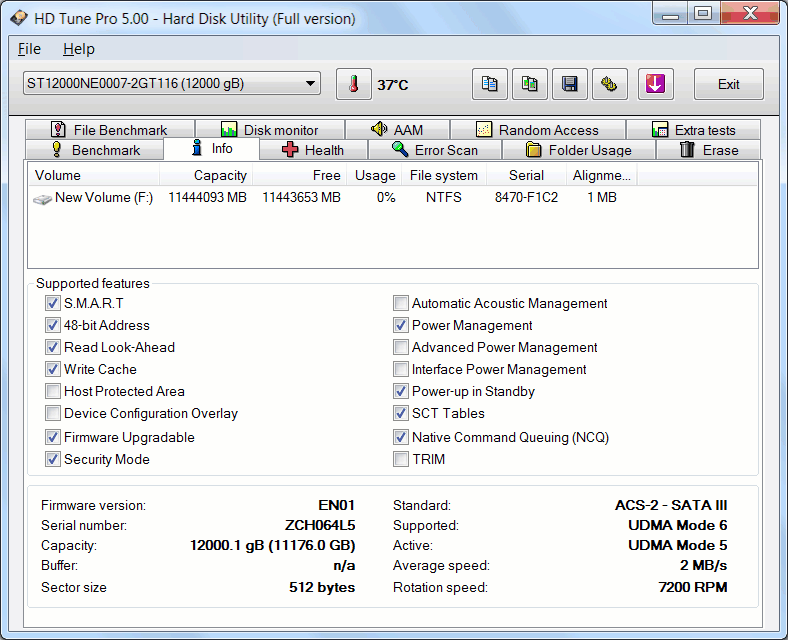

Рис. 6.  Параметры HDD ST12000NE0007, определенные HDD Tune Pro 5.00

В процессе дальнейшего исследования данной модели накопителя, входящего в линейку IronWolf Pro, с помощью тестовых программ были оценены и скоростные возможности HDD ST12000NE0007.

Результаты проведенного исследования HDD ST12000NE0007 рассмотрены  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Основными характеристиками накопителей для сетевых хранилищ информации (NAS) являются высокие показатели надежности и информационной емкости. В качестве примера специализированных накопителей для NAS можно привести линейки жестких дисков IronWolf и IronWolf Pro компании Seagate. При этом наиболее высокими параметрами обладают модели линейки IronWolf Pro.

Модельный ряд IronWolf Pro включает в настоящее время HDD следующих значений информационной емкости: 2, 4, 6, 8, 10, 12 Тбайт. Старшим представителем этого ряда в настоящее время является модель ST12000NE0007 с объявленной информационной емкостью 12 Тбайт (двенадцать триллионов байт). Внешний вид данного HDD, ставшего объектом исследования, результаты которого приведены далее, представлен на рис. 1.

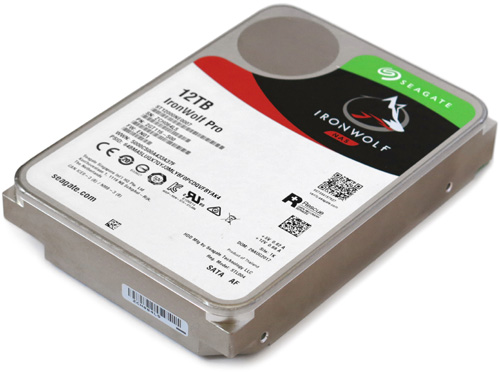

Рис. 1.  HDD ST12000NE0007

На рис. 2 приведены лицевая и обратная стороны HDD ST12000NE0007, на рис. 3 — скриншот фрагмента маркировки. Основные параметры данного жесткого диска, заявленные производителем на его фирменном сайте, представлены в таблице 1.

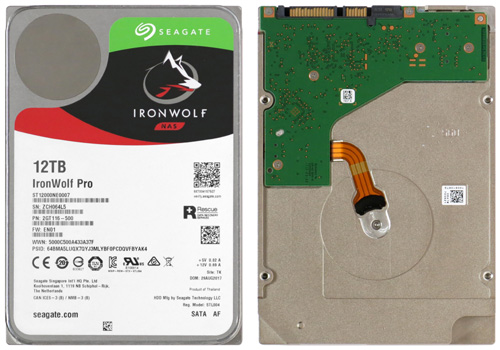

Рис. 2.  Лицевая и обратная стороны HDD ST12000NE0007

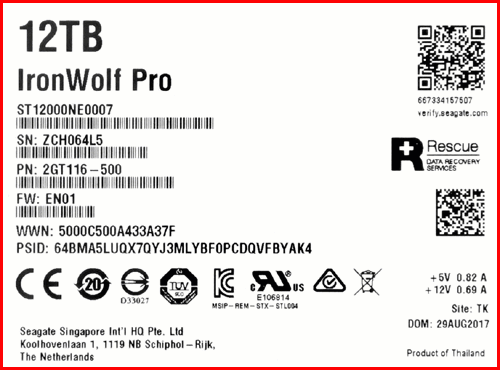

Рис. 3.  Фрагмент маркировки HDD ST12000NE0007

Таблица 1.  Основные параметры HDD ST12000NE0007

В HDD ST12000NE0007 компании Seagate реализован ряд перспективных технологических разработок. Среди них, например, применение гелия для увеличения емкости, использование датчиков вращательной вибрации и технологии AgileArray для повышения надежности.

Что же касается конкретных значений информационной емкости и скоростных параметров HDD ST12000NE0007, то соответствующие оценки были получены в процессе тестирования данного накопителя.

Результаты проведенного исследования HDD ST12000NE0007 рассмотрены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


Для оценки возможностей SSD 545s 256GB (Intel SSD 545s Series 256GB, модель SSDSC2KW256G8) в качестве тестового компьютера был использован высокопроизводительный ноутбук HP ENVY 17 2070NR. В состав архитектуры этого ноутбука после его модернизации входят следующие основные компоненты:

• Дисплей — 17,3-дюймовая ЖК-матрица TN-типа с разрешением 1920х1080@60Hz,
• Процессор — Intel Core i7-2630QM (микроархитектура Sandy Bridge, 4 физических ядра, обрабатывающих 8 потоков при тактовой частоте, изменяющейся в диапазоне от 2,0 ГГц до 2,9 ГГц, 6 Мбайт кэш-памяти L3, 45 Вт TDP),
• Материнская плата — HP 159B с южным мостом HM67,
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 3000 с рабочей частотой, изменяющейся в диапазоне от 650 МГц до 1,1 ГГц, и видеокарта AMD Radeon HD 6850M, выполненная на дискретных элементах,
• Оперативная память — два модуля SO-DIMM DDR3-1600 SDRAM с общим объемом 16 Гбайт (8 Гбайт + 8 Гбайт — после модернизации подсистемы оперативной памяти ноутбука),
• Дисковая подсистема — два накопителя SSD (200 Гбайт + 480 Гбайт — после очередной модернизации ноутбука),
• Оптический дисковод — HP DVDWBD TS-TB23L,
• Операционная система — Microsoft Windows 7 Home Premium 64-bit SP1.

Установка SSD 545s 256GB в специализированный отсек ноутбука на место второго диска (вместо SSD 480 Гбайт) с последующим его подключением к разъему SATA 6Gb/s не вызвало каких-либо проблем.

Итак, на рис. 4 — скриншот конфигурации аппаратных средств системы тестирования, на рис. 5 — логические диски, среди которых отмечен тестируемый SSD 545s 256GB.

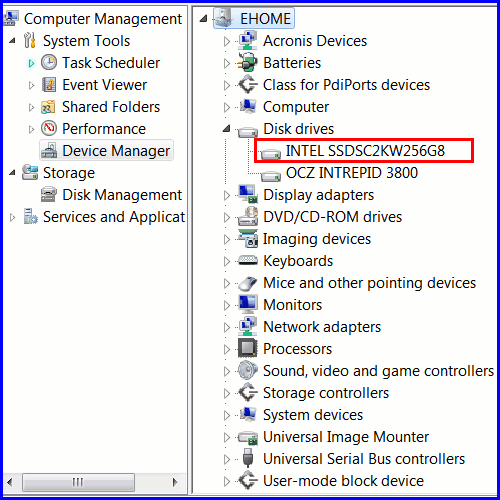

Рис. 4.  Конфигурация системы тестирования SSD 545s 256GB

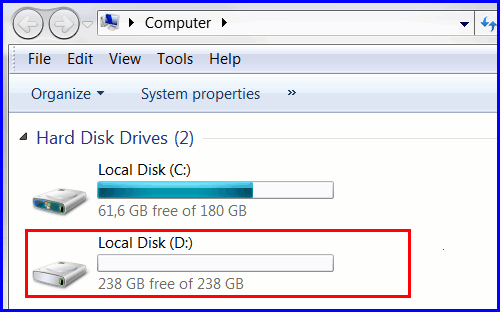

Рис. 5.  Логический диск SSD 545s 256GB  в тестовой системе

Для поддержки твердотельных накопителей силами самих пользователей компания Intel предлагает специальную утилиту, получившую наименование Intel Solid-State Drive Toolbox (Intel SSD Toolbox). Утилита является многофункциональной. В частности, она обеспечивает вывод ряда характеристик накопителй, оптимизирует работу SSD, проводит сокращенную и полную его диагностику, анализ SMART (рис. 6).

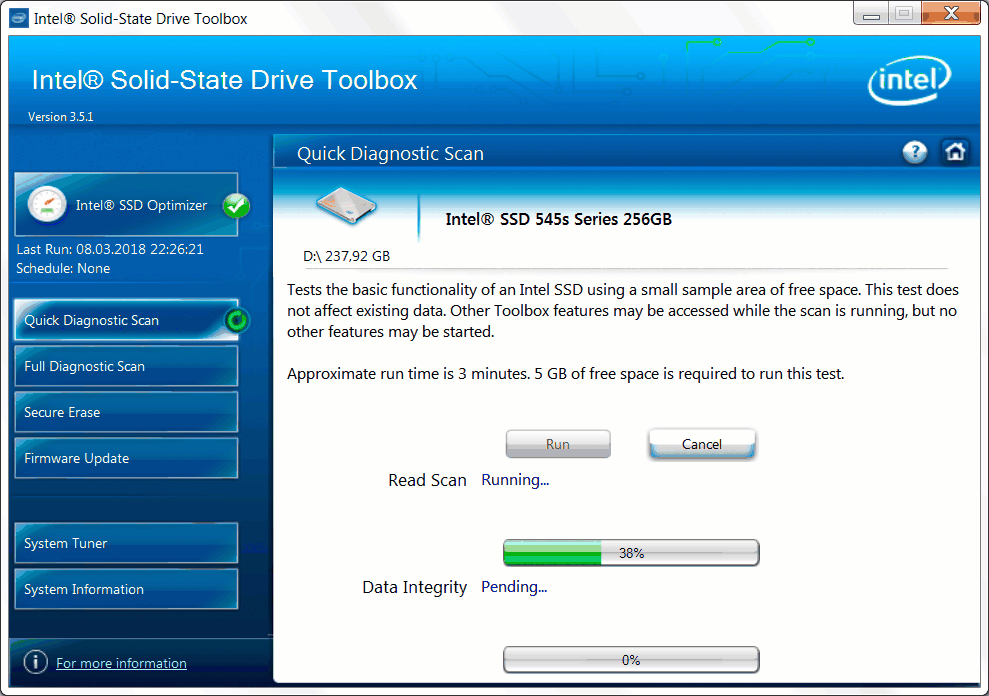

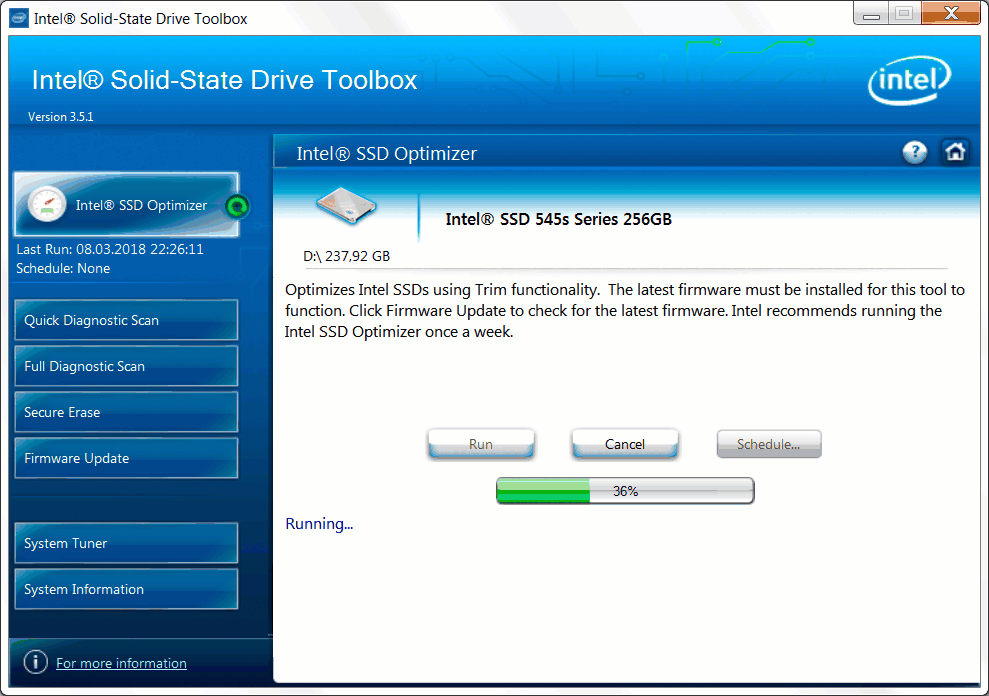

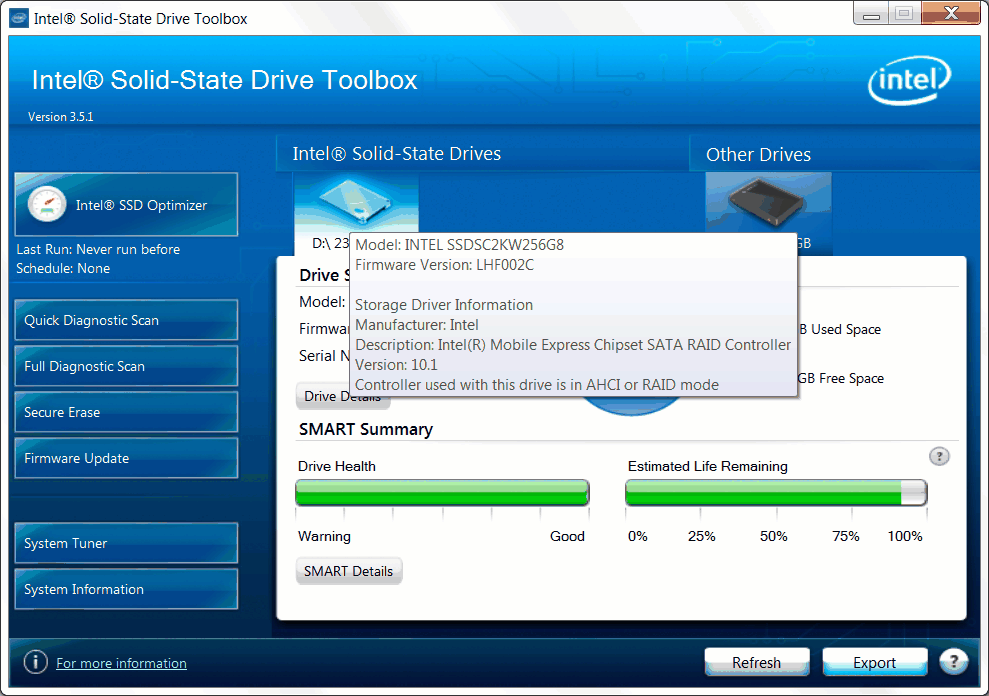

Рис. 6.  Утилита Intel SSD Toolbox

Результаты оценок емкостных и скоростных параметров SSD 545s 256GB приведены  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


На основе микросхем флэш-памяти 3D NAND (64-слойная 3D NAND второго поколения, TLC) компания Intel выпустила 2,5-дюймовые твердотельные накопители (SSD) серии Intel 545s. В настоящее время линейка 2,5-дюймовых SSD этой серии состоит из моделей с информационным объемом 128, 256, 512, 1024 Гбайт. Все они ориентированы на сектор потребительских компьютеров.

Возможности SSD этой серии можно оценить на примере средней модели, имеющей объем 256 Гбайт: Intel SSD 545s Series 256GB. Модель получила наименование SSDSC2KW256G8 (256GB, 2.5in SATA 6Gb/s, 3D2, TLC; далее — SSD 545s 256GB).

Эта модель поставляется в небольшой картонной коробке (рис. 1). На лицевой и обратной стороне приведены некоторые характеристики указанного устройства. Кроме SSD, в комплекте присутствует краткая инструкция по использованию накопителя.

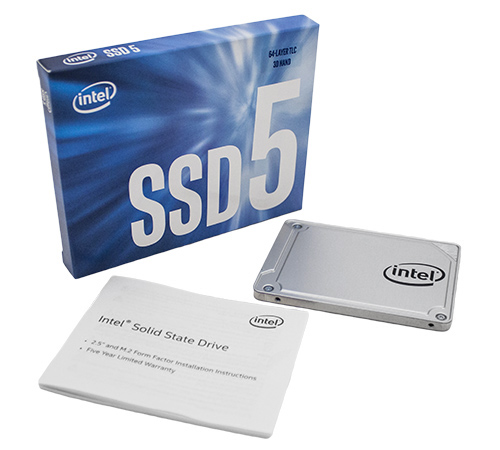

Рис. 1.  Комплект SSD 545s 256GB

Внешний вид SSD 545s 256GB представлен на рис. 2, основные характеристики — в таблице 1.

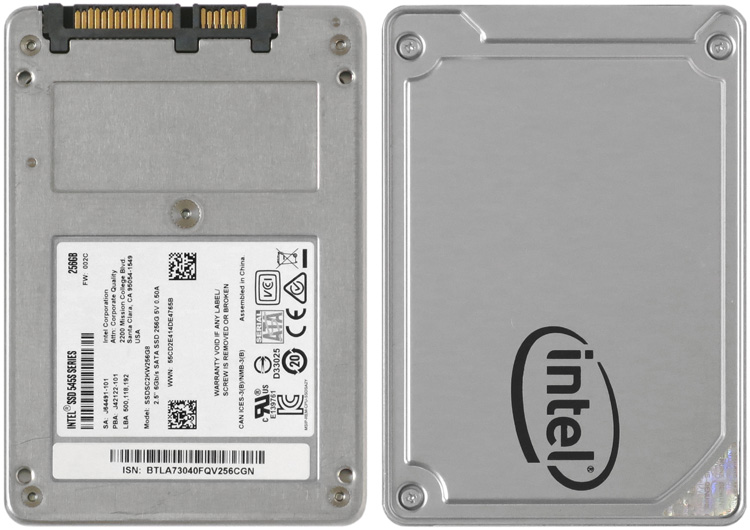

Рис. 2.  Внешний вид SSD 545s 256GB

Таблица 1.  Основные характеристики SSD 545s 256GB

Накопитель SSD 545s 256GB очень легкий, выпущен в неокрашенном алюминиевом корпусе. При этом на лицевой стороне корпуса — логотип Intel, а на обратной — этикетка с рядом технических и эксплуатационных характеристик (рис. 2, рис. 3).

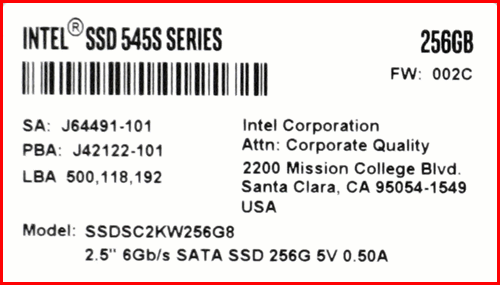

Рис. 3.  Этикетка на обратной стороне SSD 545s 256GB

На указанный накопитель предоставляется 5-летняя ограниченная гарантия. Об этом сообщено на обратной стороне упаковки и в спецификациях.

Производитель SSD заявил о высоком ресурсе записи, составляющем 144 Тбайт. Что же касается скоростных возможностей накопителя, то производитель приводит на своих сайтах и в документах следующие значения:

• Последовательное чтение данных — до 550 Мбайт/с,
• Последовательная запись данных — до 500 Мбайт/с,
• Произвольное чтение — до 75 K IOPS,
• Произвольная  запись — до 85 K IOPS.

Несмотря на безусловный авторитет производителя, было интересно оценить с помощью доступных тестов скоростные возможности накопителя SSD 545s 256GB, которые он демонстрирует при эксплуатации в составе мощной мобильной системы. Далее представлены результаты проведенного исследования.

Результаты оценкок емкостных и скоростных параметров SSD 545s 256GB приведены  в следующих частях  данной статьи.


>>    Часть 2
