Для корпоративных систем видеонаблюдения компания Toshiba предлагает специальные жесткие диски серии S300 Surveillance Hard Drive, старшим представителем которых в настоящее время является модель HDWT31AUZSVA с информационным объемом 10 Тбайт
Евгений Рудометов
>> Часть 1
На рис. 2 приведены лицевая и обратная стороны 3,5-дюймового накопителя S300 HDD 10TB (модель HDD HDWT31AUZSVA). На рис. 3 — скриншот фрагмента маркировки предоставленного для исследования семпла. Основные параметры данного жесткого диска, заявленные производителем на его фирменном сайте, приведены в таблице 1.

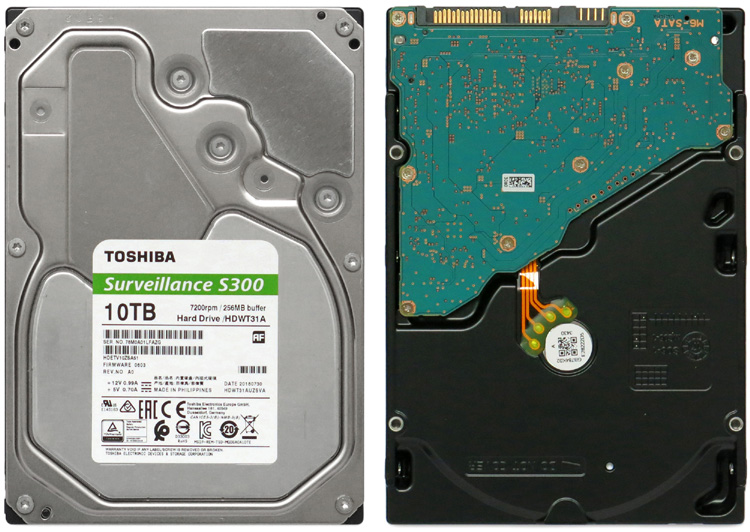

Рис. 2. Лицевая и обратная стороны S300 HDD 10TB
(кликнуть мышью для увеличения картинки)

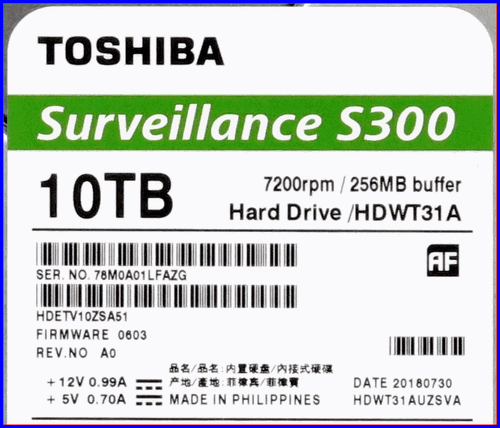

Рис. 3. Этикетка с параметрами S300 HDD 10TB
Таблица 1. Основные параметры S300 HDD 10TB
| Информационная емкость, Тбайт | 10 | |
| Форм-фактор, дюймов | 3,5 | |
| Скорость вращения дисков, об/мин | 7200 | |
| Интерфейс подключения | SATA 6Gb/s | |
| Объем кэш-памяти, Мбайт | 256 | |
| Скоростные параметры |
Интерфейс, Гбит/с | 6 (макс.) |
| Диски, MB/s | 248 (тип.) | |
| Энергопотребление, Вт |
Режим простоя | 7,15 (тип.) |
| Чтение/запись | 9,48 | |
| Ударопрочность, (2 мс), G |
Режим работы | 70 |
| При хранении | 250 | |
| Диапазон температур, °C |
Режим работы | От 0 до 70 |
| При хранении | От -40 до 70 | |
| Уровень шума, дБ | Режим простоя | 34 (тип.) |
| Нагрузка, Тбайт/год | 180 | |
| Режим использования | 24х7 | |
| Габариты, мм | 147х101,85х26,1 | |
| Вес, г | 770 | |
| Число парковок головок, циклов | 600 000 | |
| Время наработки на отказ (MTBF), час | 1 000 000 | |
| Гарантия, лет | 3 | |
В накопителях серии S300 конструкторы компании Toshiba реализовали ряд перспективных технологических разработок, увеличивающих надежность работы жестких дисков и их производительность в операциях чтения и записи видеоинформации от большого количества источников. Все они выполнены без использования гелия в традиционных «вентилируемых» корпусах.
Описывая достоинства изделий S300, производитель акцентирует внимание на двух фирменных технологиях: Dynamic Cache Technology и Stable Platter Technology.
Разработанная Toshiba технология Dynamic Cache Technology основана на самодостаточном алгоритме кэширования со встроенным управлением буфером. Оптимизирует выделение кэша в процессе чтения и записи с целью обеспечения быстродействия на уровне, необходимом для обработки поступающих данных в режиме реального времени.
Разработанная Toshiba инновационная технология Stable Platter Technology направлена на борьбу с вибрациями. Как известно, вибрация является традиционным врагом жестких дисков. Она мешает надежной их работе. Stable Platter Technology сводит вибрацию к минимуму за счет стабилизации вала двигателя на обоих его концах. Это позволяет добиться повышения точности выбора дорожек и максимального быстродействия операций чтения и записи.
Еще одним барьером для вибраций служат встроенные датчики угловых колебаний. Обычные жесткие диски, не оснащенные датчиками угловых колебаний, могут отрицательно повлиять на быстродействие системы с несколькими отсеками, приводя к распространению вибраций. Специальные средства, используемые в накопителях S300, обеспечивают высокую надежность, сводя к минимуму вибрации за счет расширенных методов контроля. Несколько датчиков обнаруживают малейшие сотрясения, а встроенные аппаратно-программные средства компенсируют колебания, устраняя вероятность распространения вибраций в системах с несколькими отсеками, в которых располагаются жесткие диски.
Необходимо отметить, что используемые в накопителях S300 компоненты отличаются высокими показателями прочности и быстродействия. Встроенные аппаратно-программные средства обеспечивают надежную работу жестких дисков в самых сложных условиях, включая компактные многодисковые NAS. К примеру, если жесткий диск эксплуатируется при высокой температуре, запускается режим оптимизированной скорости подвода головки. Это позволяет уменьшить потребление электроэнергии и снизить уровень теплообразования, в то же время автоматически сокращаются шум и вибрации.
Благодаря внедрению в изделиях S300 инновационных разработок конструкторы создали жесткие диски с очень высокими параметрами. Так, например, для старшей модели (HDWT31AUZSVA) при скорости вращения ее магнитных дисков 7200 оборотов в минуту ее создателям удалось достичь емкости 10 Тбайт без использования гелия. При этом жесткий диск выполнен в стандартном вентилируемом корпусе. Десятитерабайтный жесткий диск S300 содержит семь пластин по 1429 Гбайт, обладает относительно невысоким энергопотреблением, рассчитан на непрерывное функционирование в течение 24 часов в сутки в режиме работы все семь дней в неделю. В процессе работы согласно спецификациям, опубликованным производителем, допускается увеличение температуры корпуса накопителя до +70 °C без ухудшения объявленных значений технических и эксплуатационных параметров. При этом время наработки на отказ (Mean Time to Failure, MTBF) — 1 000 000 часов, гарантированное число циклов парковок магнитных головок — 600 000, допустимая рабочая нагрузка — до 180 Тбайт в год.
Что же касается значений информационной емкости и скоростных параметров накопителя S300 HDD 10TB (модель HDWT31AUZSVA), то их оценки были выполнены с помощью высокопроизводительного настольного компьютера.
Результаты проведенного исследования S300 HDD 10TB (модель HDWT31AUZSVA) рассмотрены в следующей части данной статьи.
