Компания Gigabyte выпустила компактную, недорогую материнскую плату GA-H55M-UD2H, обеспечивающую поддержку интеловских процессоров, созданных в стандарте LGA1156
Евгений Рудометов
>> Часть 1
Внешний вид материнской платы GA-H55M-UD2H и ее внешние разъемы представлены на рис. 2 и рис. 3.
В таблице 1 приведены основные технические характеристики этой платы.

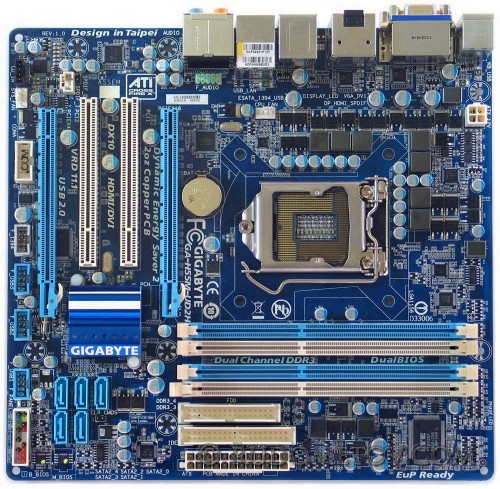

Рис. 2. Материнская плата GA-H55M-UD2H

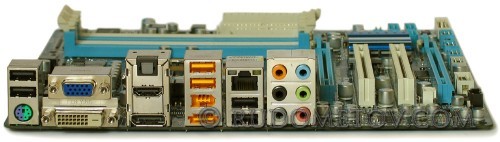

Рис. 3. Разъемы GA-H55M-UD2H
Таблица 1. Основные параметры GA-H55M-UD2H
| Элементы и подсистемы |
Параметры |
| Процессор | Intel Core i7/i5/i3 c LGA 1156 |
| Чипсет | Intel H55 |
| Оперативная память |
2 канала, 4 DIMM DDR3 1600/1333/1066/800, non-ECC, максимальный объем — до 16 Гбайт. |
| Аудио | Realtek ALC889, HD Audio, до 8 каналов |
| Дисковые подсистемы |
Пять портов SATA 3Gb/s, Один порт IDE, Один порт eSATA 3Gb/s, Один порт floppy |
| USB 2.0 | Двенадцать портов USB 2.0/1.1 (6 через планки) |
| IEEE1394 | Два порта IEEE1394a (1 через планку) |
| LAN | Чип RTL8111D 10/100/1000 Mbit/s |
| Порты задней панели |
1 PS/2 для клавиатуры или мыши, 1 D-Sub, 1 DVI-D, 1 Optical S/PDIF Out, 1 HDMI, 1 DisplayPort, 1 IEEE1394a, 6 USB 2.0/1.1, 1 eSATA, 1 RJ-45, 6 Audio |
| Слоты | 1 PCI Express x16 (PCI Exp. X16), 1 PCI Express x16 (PCI Exp. x4), 2 PCI |
| Форм-фактор и размеры |
MicroATX, 244 мм х 230 мм |
Некоторые особенности конструкции и архитектуры материнской платы GA-H55M-UD2H представлены в следующей части данной статьи.
