Рассматривая дальнейшую эволюцию конструкции манипулятора мышь (компьютерной мыши), необходимо отметить, что замена ортогонально расположенных колес на шаровой привод существенно повысило надежность работы и точность позиционирования мыши и представляющего его на экране монитора курсора.
В шаровом приводе движение компьютерной мыши передается на выступающий из ее корпуса обрезиненный стальной шарик. Два прижатых к этому шарику специальных ролика снимают его движения по каждому из двух измерений и передают их на датчики, которые преобразуют эти движения в электрические сигналы.
Первоначально датчики были представлены исключительно механическими контактами, которые просто замыкали и размыкали электрические цепи, в результате чего формировались импульсы тока. Их подсчет и анализ, как и в предыдущих вариантах, обеспечивали получение информации о направлении перемещения устройства и месте его текущего позиционирования.
Но из-за присущих механическим контактам недостатков в дальнейшем эти контакты были заменены на специальные оптоэлектронные пары. При этом каждая оптоэлектронная пара состояла из излучающего свет светодиода и фотодиода, принимающего этот свет. По замыслу конструкторов в каждой оптоэлектронной паре луч от светодиода прерывался соответствующим колесиком с радиальными прорезями. Эти колесики были механически связаны с обрезиненным шариком. Вращаясь, эти колесики и прерывали лучи света от светодиодов, а специальные электронные схемы формировали импульсы электрического тока.
На рисунке рис. 2 представлено внутреннее устройство типичной компьютерной мыши с обрезиненным шариком и оптоэлектронными парами. А на рис. 3 показаны элементы управления в увеличенном масштабе.

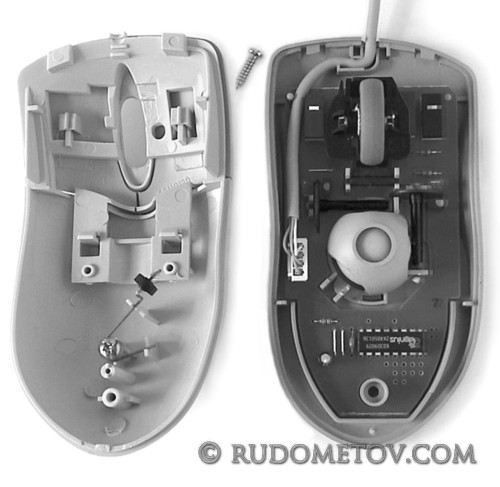

Рис. 2. Внутреннее устройство компьютерной мыши с шариком и оптоэлектронными парами

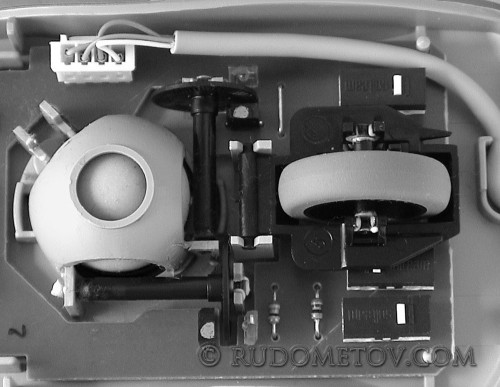

Рис. 3. Элементы управления, входящие в состав мыши
Полученная с датчиков информация обрабатывается специализированным аппаратно-программным обеспечением.
Остается добавить, что такая конструкция компьютерной мыши является более надежной и точной по сравнению с использованием чисто механических датчиков. Однако и эта конструкция была не свободна от недостатков, главными из которых являются загрязнения обрезиненного шарика и датчиков.
Тема дальнейшей эволюции компьютерных мышей продолжена в следующей части данной статьи.
