На основе процессора Intel Atom D425 компания Gigabyte выпустила соответствующую материнскую плату, предназначенную для рынка недорогих настольных компьютеров, ориентированных на выполнение относительно несложных задач
Евгений Рудометов
>> Часть 1
Внешний вид материнской платы Gigabyte GA-D425TUD (GA-D425TUD) и ее внешних разъемов представлены на рис. 1 и рис. 2.
Основные характеристики данной платы приведены в таблице 2.

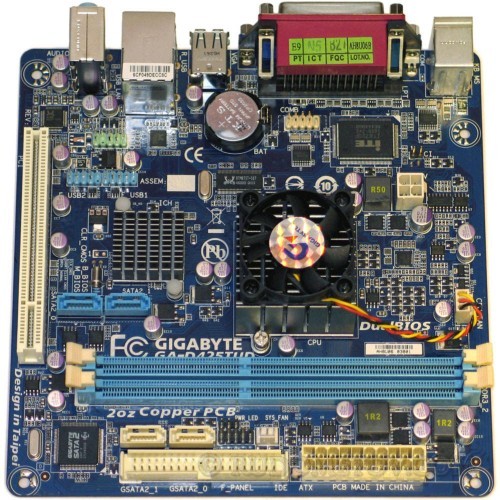

Рис. 1. Материнская плата GA-D425TUD

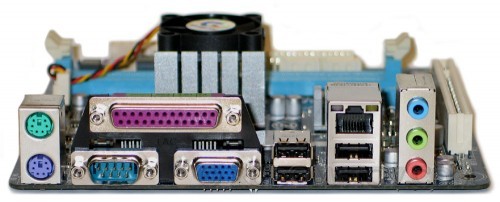

Рис. 2. Внешние разъемы материнской платы GA-D425TUD
Таблица 2. Основные параметры материнской платы GA-D425TUD
| Элементы и подсистемы | Параметры |
| Процессор | Intel Atom D425 (1,8 ГГц, 512 Кбайт L2) |
| Чипсет | Intel NM10 |
| Оперативная память | Два модуля DIMM DDR3 800 МГц с максимальным объемом 4 Гбайт |
| Видео | Встроенные в процессор видеосредства |
| Аудио | HD Audio Realtek ALC888B, 2/4/5.1/7.1 каналов |
| Диски | До двух устройств IDE и четырех SATA 3 Gb/s с RAID 0/1/JBOD |
| USB 2.0 | Восемь USB 2.0/1.1 (четыре – через кабель) |
| LAN | Realtek 8111E (10/100/1000 Mbit) |
| Порты задней панели | Порты PS/2 клавиатуры и мыши, Один порт LPT, Один порт COM, Один порт D-Sub, Четыре порта USB, Один порт RJ-45, Три разъема аудио |
| Слоты | Один слот для устройств PCI |
| Форм-фактор и размеры платы |
Mini-ITX, 170 мм х 170 мм |
Некоторые подробности архитектуры материнской платы GA-D425TUD, созданной и выпущенной компанией Gigabyte, рассмотрены в следующей части данной статьи.
