Чипсеты фирмы Intel
Базовый комплект i945PL состоит из микросхем: 82945PL Memory Controller Hub (MCH, 1202 pin FC-BGA), 82801GB I/O Controller Hub 7 (ICH7, 652 pin MBGA).
Базовый комплект i945GZ состоит из микросхем: 82945GZ Graphics and Memory Controller Hub (GMCH, 1202 pin FC-BGA), 82801GB I/O Controller Hub 7 (ICH7, 652 pin MBGA).

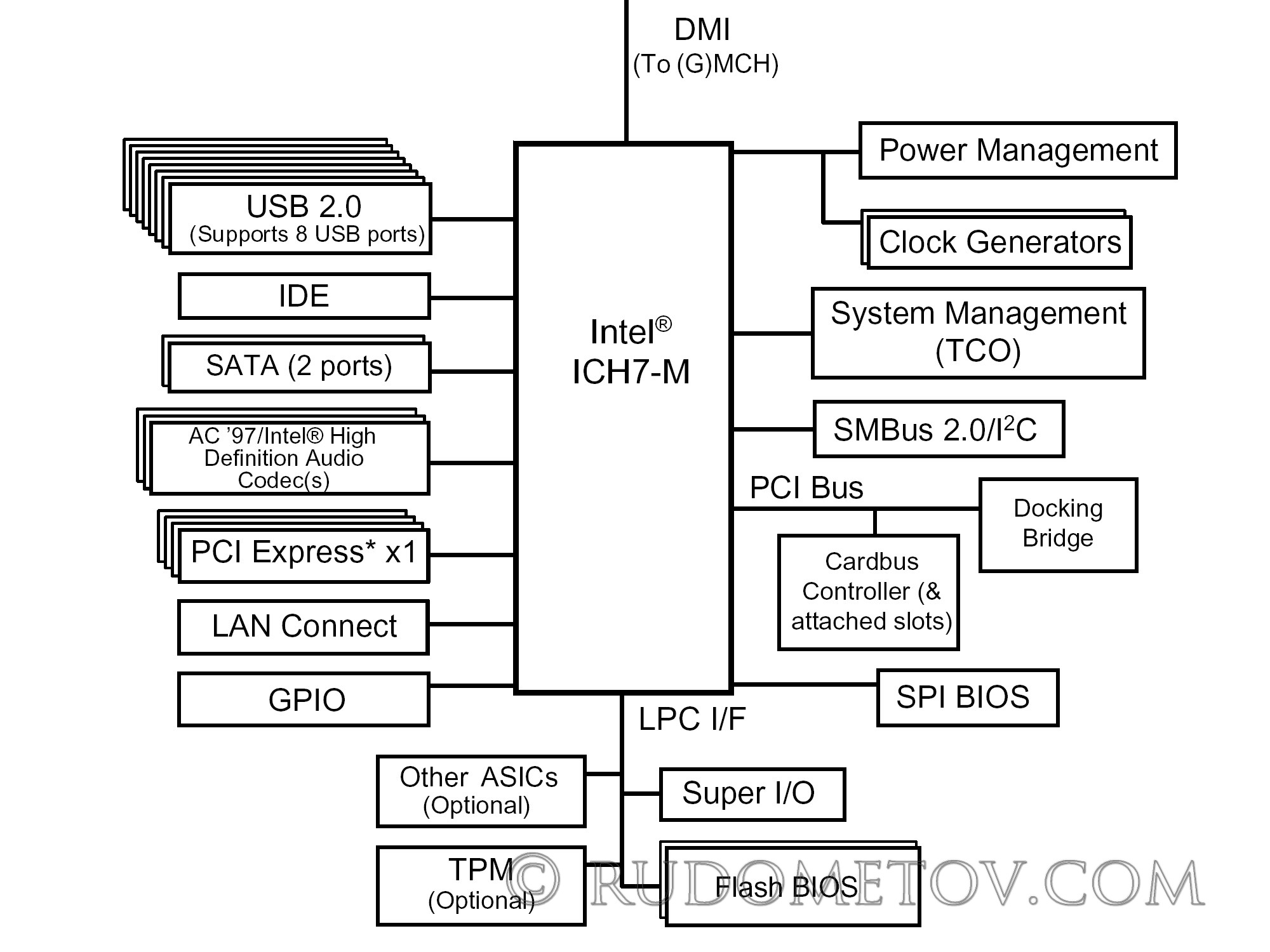

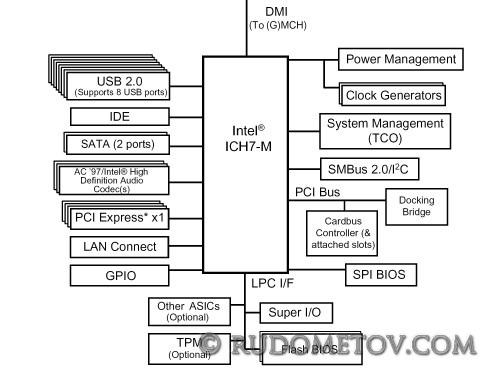

Учитывая особенности чипсета i945GT в качестве второго компонента рекомендовано использование мобильного варианта ICH7. Этот вариант представлен микросхемой ICH7-M. Важнейшими для реализации в десктопных решениях ее характеристиками являются возможности RAID. Подключение устройств ввода/вывода к микросхеме ICH7-M приведено на рис. 1.44.
Рис. 1.44. Подключение устройств ввода/вывода к микросхеме ICH7-M
Базовый комплект i945GT состоит из микросхем: 82945GT Graphics and Memory Controller Hub (GMCH, 1466 ball FC-BGA), 82801GBM I/O Controller Hub 7 Mobile (ICH7-M, 652 pin MBGA).
Необходимо отметить, что в качестве второй микросхемы могут использоваться улучшенные варианты ICH7 и ICH7-M. Они представлены следующими микросхемами:
82801GR ICH7 RAID (ICH7R),
82801GDH ICH7 Digital Home (ICH7DH),
82801GHM ICH7 Mobile Digital Home (ICH7-M DH).
Все приведенные компоненты поддерживают функции RAID. В дополнение к этому в ICH7R, ICH7DH и мобильных моделях реализована поддержка AHCI — нового программируемого интерфейса для хост-контроллеров SATA. Кроме того, в компонентах ICH7R, ICH7DH, ICH7M-DH увеличено количество слотов PCI Express x1.
В табл. 1.34 и 1.35 представлены сравнительные характеристики микросхем MCH/GMCH и ICH7 семейства чипсетов i945.
