Чипсеты фирмы Intel



Управление периферийными устройствами компьютера осуществляет второй компонент чипсетов, представленный микросхемой ICH седьмой версии, получившая наименование ICH7 и представленная микросхемой Intel 82801GB. Эта микросхема входит в базовые наборы чипсетов i945.

Встроенные средства микросхемы управления периферийными устройствами базового набора поддерживают:
   -   один канал IDE с поддержкой ATA 33/66/100 (до двух устройств IDE),
   -   четыре порта Serial ATA 300 (SATA II — до 300 Мбайт/с),
   -   восемь портов USB 2.0,
   -   до четырех PCI Express x1 (PCI-E),
   -   до шести PCI (PCI Rev 2.3, 32 бит/33 МГц),
   -   LPC (Low Pin Count),
   -   контроллер Intel High Definition Audio (Intel HD Audio) с поддержкой трех кодеков,
   -   AC ’97 2.3 (до 8 каналов),
   -   интегрированный контроллер LAN (10/100/1000 Mb/s Ethernet),
   -   SMBus,  APIC,  ACPI Rev.2.0,
        а  также другие средства и функции.

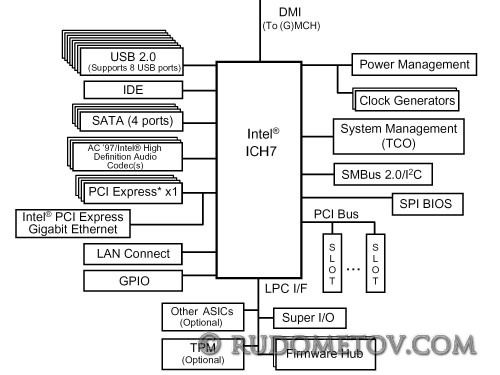

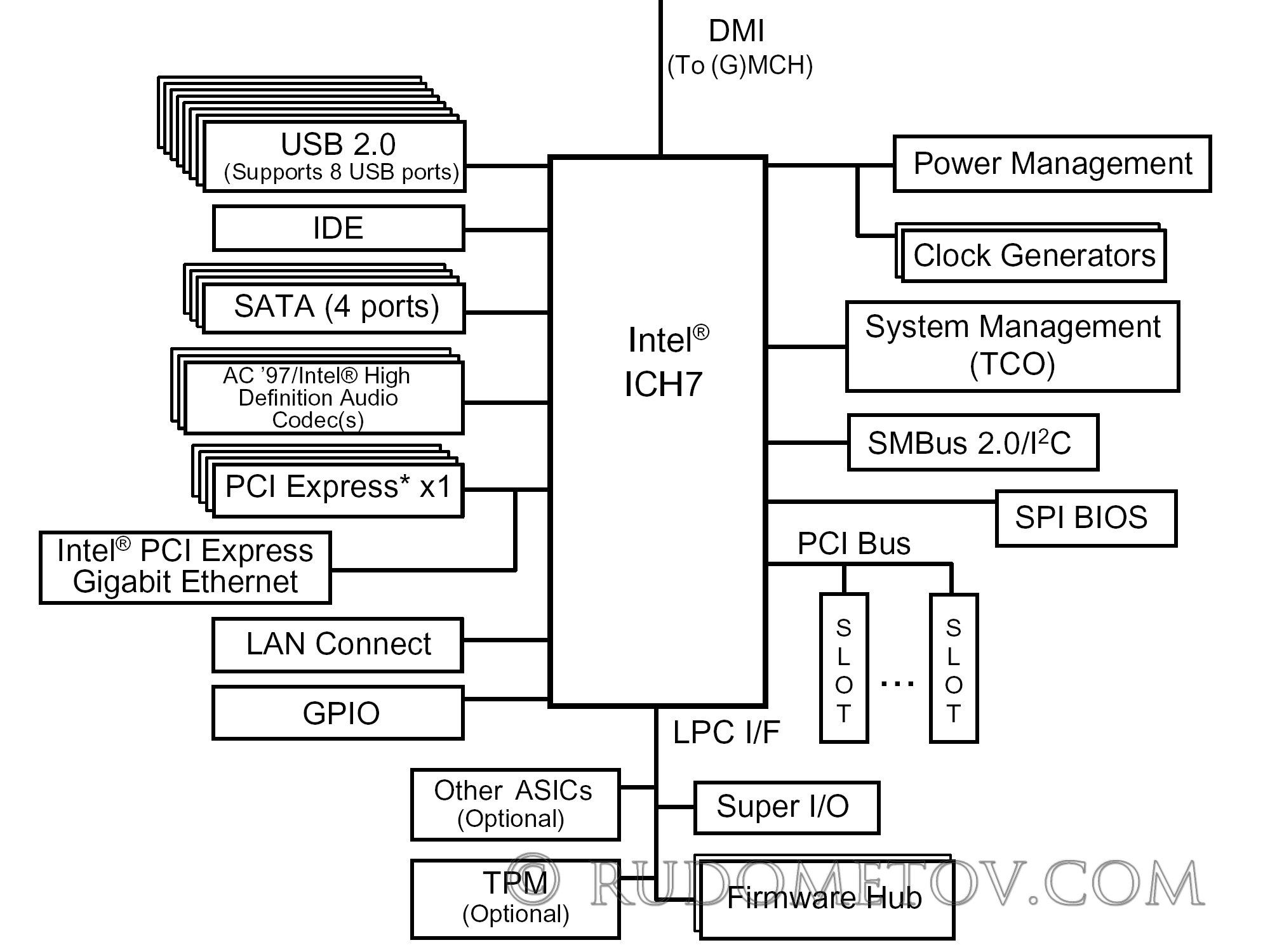

 Подключение устройств ввода/вывода к микросхеме ICH7 приведено на рис. 1.41.



ICH7 500x375 «Материнские платы и чипсеты» — 4 е изд.  (стр. 82)


Рис. 1.41.
Подключение устройств ввода/вывода к микросхеме ICH7
