ЧИПСЕТЫ
– 124 –
Чипсеты фирмы VIA
Каждая из микросхем VT8233 и VT8233C, входящих в состав чипсета VIA P4X266, поддерживает:
– два канала ATA-100 IDE (4 устройства IDE),
– шесть портов USB,
– шесть слотов PCI,
– интерфейс LPC (Low Pin Count),
– APIC (I/O Advanced Programmable Interrupt Controller) и т. п.
Микросхема VT8233A поддерживает стандарт интерфейса ATA/133 (133 Мбайт/с) и только 4 порта USB.
Все упомянутые VIA V-Link South Bridge поддерживают:
– 6 каналов AC’97 2.2,
– интерфейс MC’97,
– ACR (Advanced Communication Riser), а также другие средства и функции.
При этом VT8233C имеет встроенный сетевой адаптер — Integrated 3Com 10/100Mb Ethernet Media Access Controller, а VT8233 — 10/100Mb Ethernet, 1/10Mb HomePNA.
Базовый комплект чипсета VIA P4X266 состоит из двух микросхем, выполненных в корпусах стандарта BGA:
– VT8753 — North Bridge, 664 BGA;
– VT8233 — South Bridge, 376 BGA.
В процессе совершенствования архитектуры и дизайна микросхемы VT8753 ее разработчиками был создан новый вариант North Bridge, ставший основой улучшенного набора системной логики, ориентированного на процессоры Intel Pentium 4 с разъемом Socket 423/478. Общее повышение производительности достигается за счет повышения скорости работы с подсистемой памяти (до 20%) .
В соответствии с традицией, берущей свое начало от чипсета VIA Apollo Pro133, новый, более производительный вариант VIA P4X266 получил наименование VIA P4X266A, а новый вариант North Bridge — VT8753A.

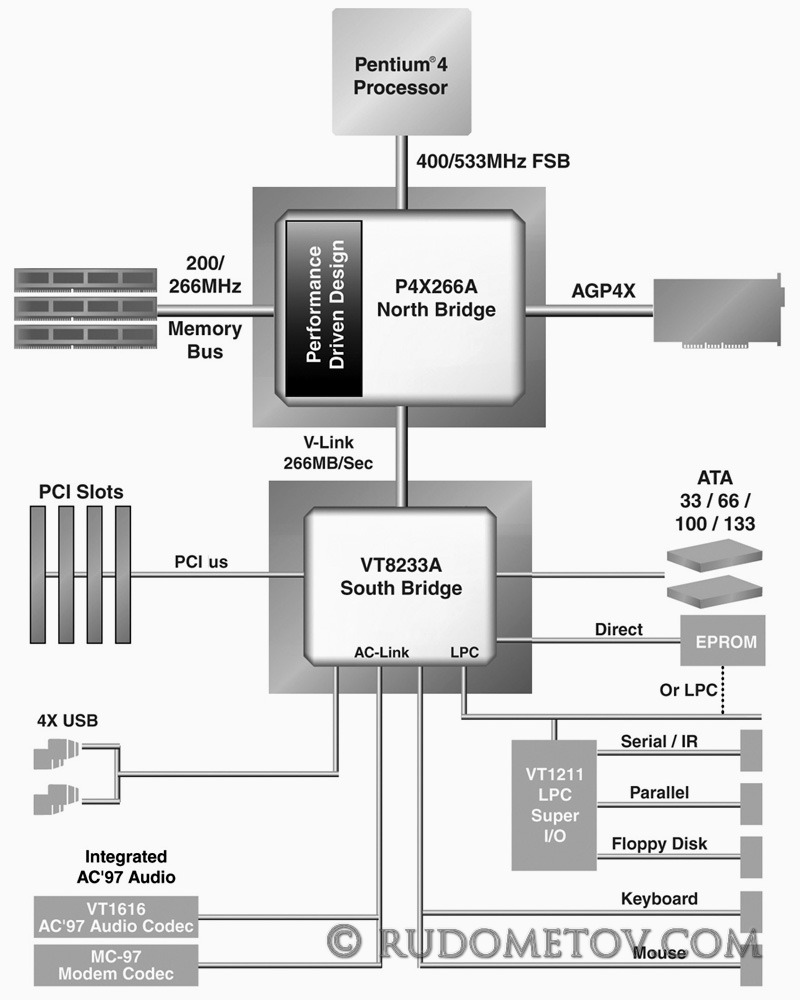

Структура компьютера с чипсетом VIA P4X266A в конфигурации с VT8233A и DDR SDRAM представлена на рис. 1.65.
Рис. 1.65. Структура компьютера с чипсетом VIA P4X266A
в конфигурации с VT8233A и DDR SDRAM
