Чипсеты фирмы Intel
Базовый комплект i975X состоит из микросхем:
- i82975X Memory Controller Hub (MCH, 1202 ball FC-BGA),
- i82801GB I/O Controller Hub 7 (ICH7, 652 pin MBGA)

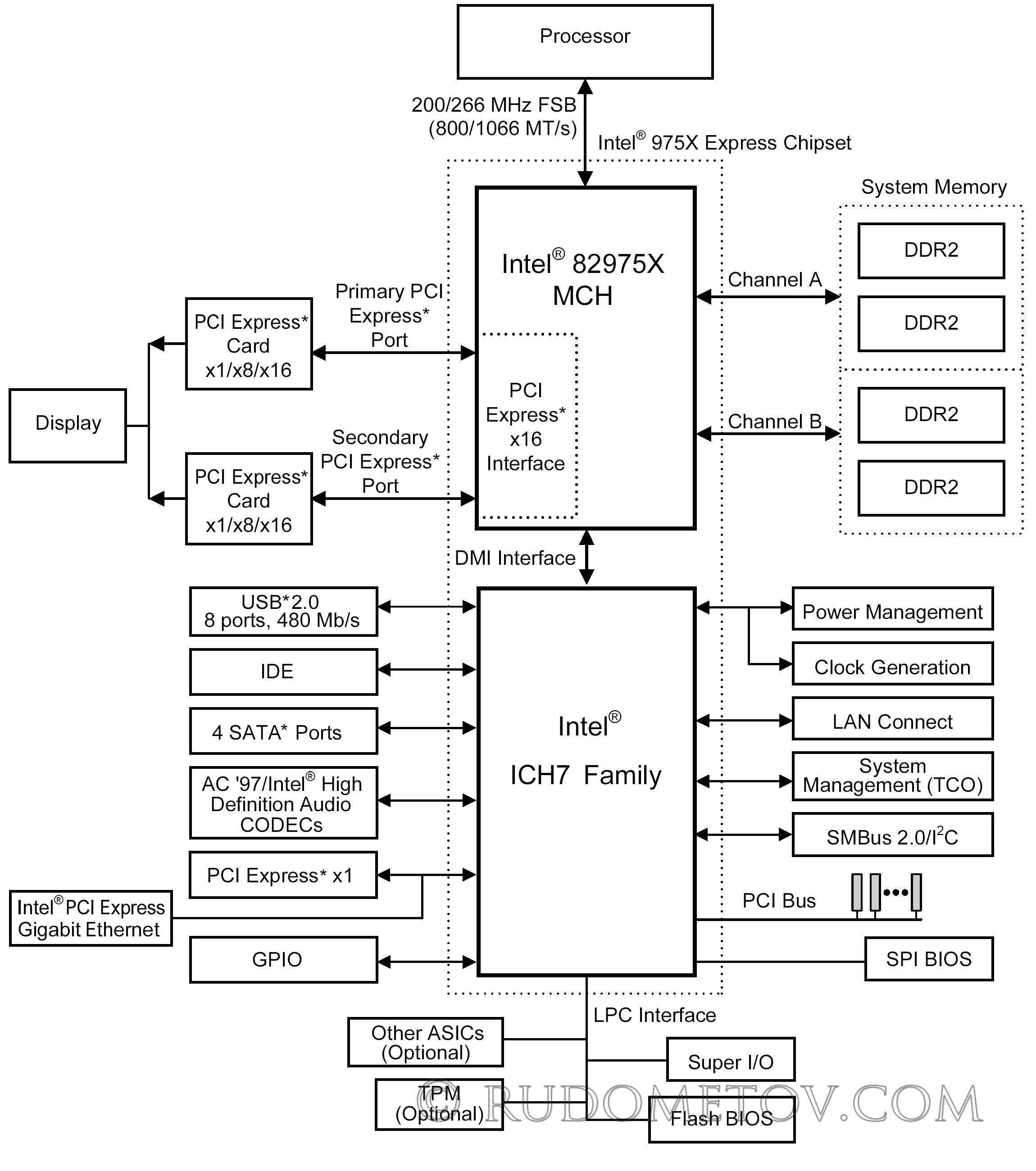

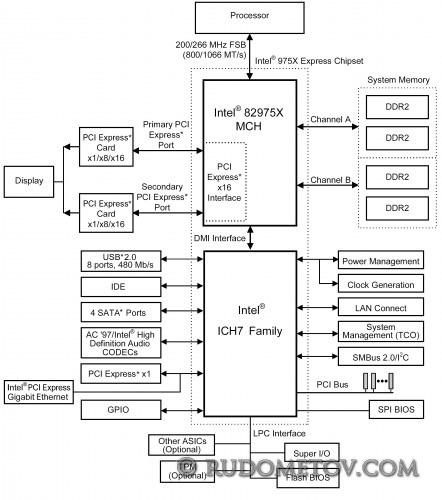

Рис. 1.50. Структура компьютера с чипсетом i975X
Кроме Intel 82801GB возможно использование расширенной версии хаба ICH7 — ICH7R, представленного микросхемой Intel 82801GR. Компонент ICH7R обеспечивает до шести PCI Express x1 и поддержку функций RAID, включая Intel Matrix Storage.
