Флэш изнутри (часть 2)


Перспективными и удобными средствами энергонезависимого хранения информации являются карточки флэш-памяти. Но в ряде случаев и они могут выходить из строя вследствие падений и ударов

trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)trans Флэш изнутри (часть 2)

Евгений Рудометов


 >>    Часть 1


Анализ подобных событий показал, что причина в подавляющем числе случаев  кроется не в микросхемах и даже не в качестве пайки, а как ни странно это может показаться — в клавише защиты информации. Так, например, потеря данной клавиши у карточки SD емкостью  2 Гбайт вследствие ее неудачного падения перевела эту карточку в категорию «только для чтения». Это означает, что, вообще говоря, уже записанная информация сохранилась, но сама операция записи для такой флэш-карточки стала невозможной.

В поисках контактов, обеспечивающих переключение режимов защиты информации Lock/Unlock  (Lock — запись на карту невозможна, Unlock — запись на карту разрешена), были вскрыты несколько флэш-карточек стандарта SD.

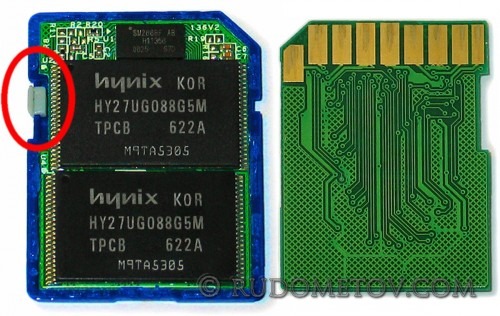

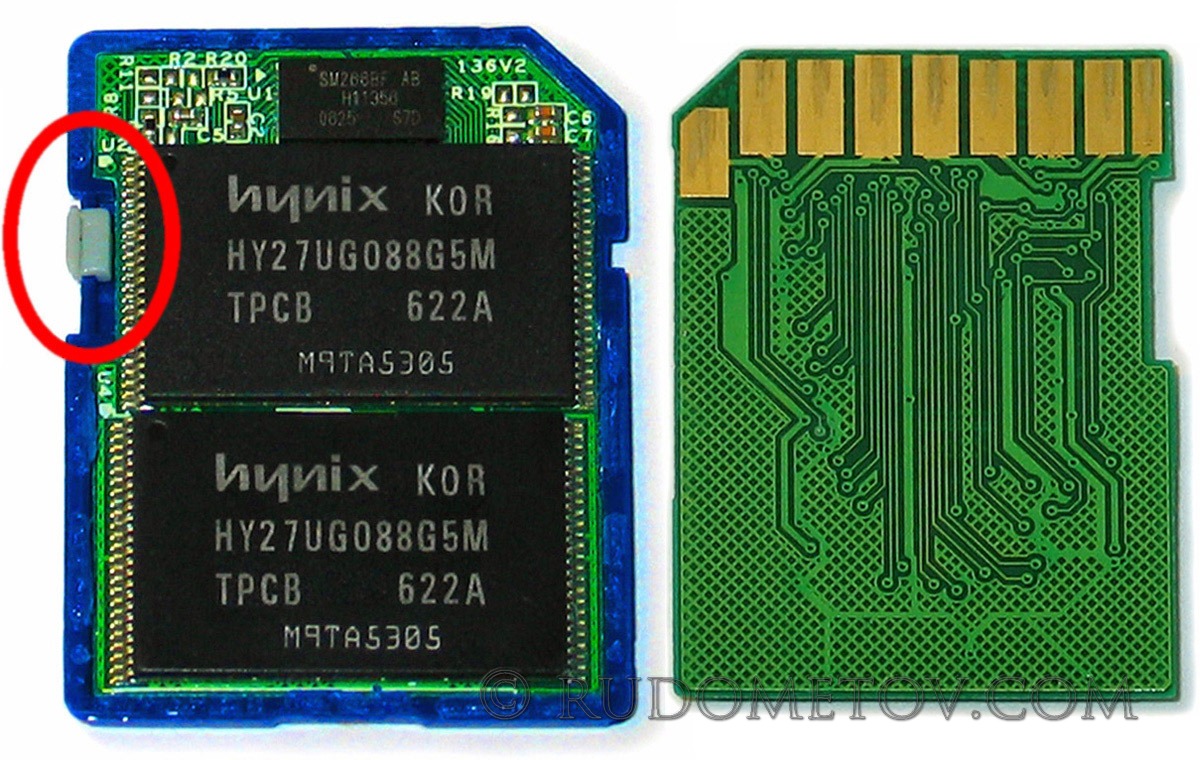

Внутренне устройство одной из карточек SD объемом 2 Гбайт приведена на рис. 4.



SD 2GB inside

Рис. 4. Внутреннее устройство карточки SD 2 Гбайт



На представленном рисунке видны две сравнительно большие микросхемы флэш-памяти. Здесь же отмечена красным клавиша защиты информации.

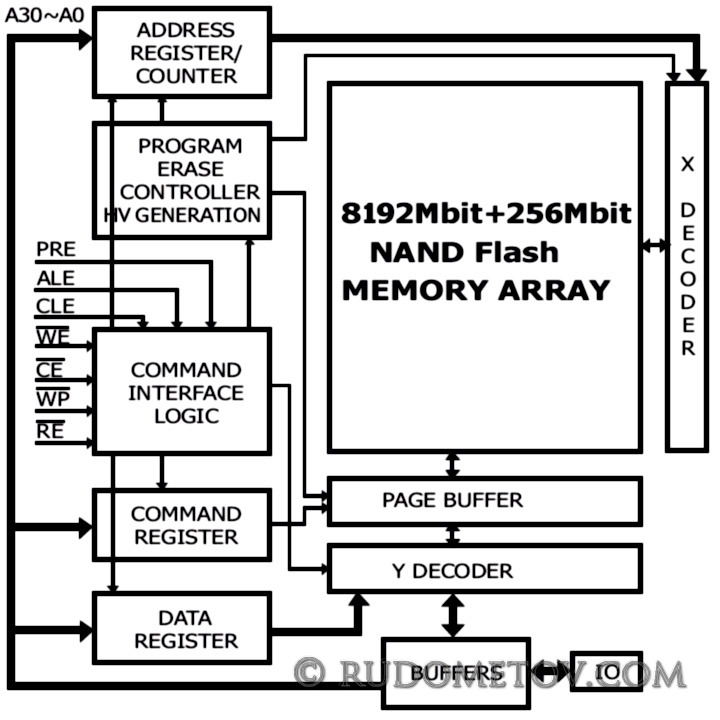

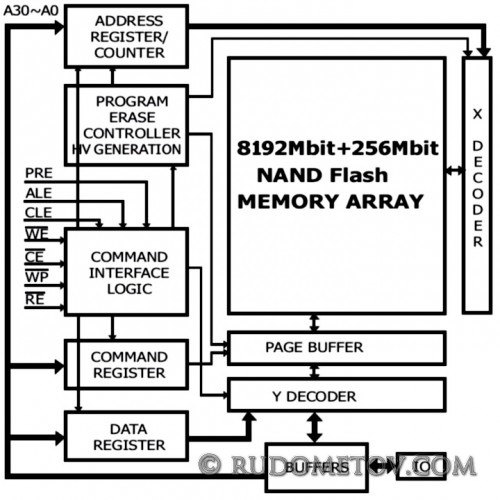

Для особо любознательных и пытливых читателей на рис. 5 приведена схема флэш-чипа.



SD 2GB Block Diagram

Рис. 5. Структура микросхемы флэш-чипа карточки SD 2 Гбайт



А вот контактов, обеспечивающих переключение режимов, найти ни в одной из вскрытых карточек флэш-памяти так и не удалось. Такое странное обстоятельство объясняется очень просто:  их просто нет.

Оказывается, искать соответствующие контакты следует не в карточках, а в карт-ридерах — устройствах считывания информации с флэш-карт. Именно карт-ридеры, выполненные либо в виде отдельных изделий, либо компонентов для стационарных или мобильных компьютеров, отвечают за анализ положения клавиши защиты информации и осуществляют электронно-программное переключение режимов.

Таким образом, ремонт карточек SD/SDHC, потерявших клавишу защиты информации, можно осуществить, например, приклеиванием соответствующего кусочка пластика с возможной последующей правкой надфилем. Правда, следует отметить, что это сделает невозможным переключение режимов Lock/Unlock, но в подавляющем числе случаев данная функция остается  невостребованной в течение всей жизни накопителя. Кстати, указанная операция не требует вскрытия флэш-карточки.

Остается добавить, что данный метод ремонта был успешно проверен на нескольких моделях карточек SD/SDHC.  И как говорилось в одной из реклам, обеспечивало “неизменно превосходный результат”.



В статье были использованы материалы книги: Рудометов Е.А. «Современное железо: настольные, мобильные и встраиваемые компьютеры» – СПб.: БХВ-Петербург, 2010. – 464с.
