Для рынка неттопов компания Intel разработала очередное поколение “атомных” процессоров и поддерживающих их чипсетов. На основе этих элементов компания Gigabyte выпустила очередую сверхкомпактную материнскую плату
Евгений Рудометов
>> Часть 2
Пример реализации
В качестве примера решения, ориентированного на недорогие настольные компьютеры начального уровня, можно привести материнскую плату Gigabyte GA-D510UD (GA-D510UD), созданную компанией Gigabyte на основе описанных выше энергоэффективных элементов.
Внешний вид материнской платы GA-D510UD представлен на рис. 3, основные технические характеристики — в таблице 2.

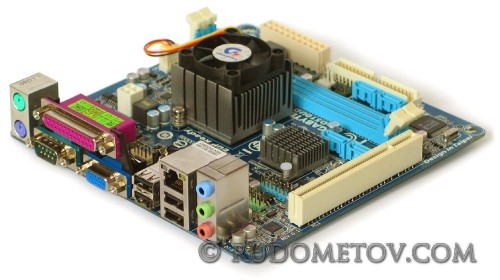

Рис. 3. Материнская плата GA-D510UD
Таблица 2. Основные параметры материнской платы GA-D510UD
| Элементы и подсистемы | Параметры |
| Процессор и чипсет | Intel Atom D510, Intel NM10 |
| Оперативная память | 2 DIMM DDR2 800/667 МГц, до 4 Гбайт |
| Видеоподсистема | Встроена в процессор |
| Дисковая подсистема | 2 устройства IDE и 4 SATA 3 Gb/s с RAID 0/1/JBOD |
| LAN | Gigabit Ethernet (10/100/1000 Mbit) |
| Аудио | 8 каналов |
| Порты задней панели | 2 PS/2, 1 LPT, 1 COM, 1 D-Sub, 4 USB (+4 через планки), 1RJ-45, 3 Audio |
| Слоты | 1 PCI |
| Форм-фактор | Mini-ITX, 170 мм х 170 мм |
Одной из основных особенностей материнской платы GA-D510UD является уже установленный и несъемный процессор Intel Atom D510.
Для охлаждения процессора применяется компактный кулер, состоящий из небольших радиатора и вентилятора.
Единственная микросхема чипсета охлаждается миниатюрным радиатором.
Подсистема памяти представлена двумя модулями, управляемыми контроллером, встроенным в процессор.
Интегрированная в процессор видеоподсистема поддерживает аппаратное декодирование видео для плавного и качественного воспроизведения.
За управление устройствами ввода-вывода отвечает единственная микросхема чипсета Intel NM10.
Энергоснабжение элементов материнской платы Gigabyte GA-D510UD осуществляется через систему импульсных преобразователей.
Встроенные в архитектуру Gigabyte GA-D510UD средства мониторинга предоставляют возможность контроля основных параметров.
Настройку и эксплуатацию облегчают реализованные фирменные аппаратно-программные средства.
В следующей части данной статьи представлены оценки производительности компьютерной системы, созданной на базе материнской платы GA-D510UD, основу которой составляют однокомпонентный чипсет Intel NM10 и встроенный в состав платы двухъядерный процессор Intel Atom D510.
