Для рынка неттопов компания Intel разработала очередное поколение “атомных” процессоров и поддерживающих их чипсетов. На основе этих элементов компания Gigabyte выпустила очередую сверхкомпактную материнскую плату
Евгений Рудометов
>> Часть 1
От 3- к 2-чиповым решениям
Новая архитектура процессоров позволила перейти от традиционного трехчипового решения (рис. 1), состоящего из процессора и двух традиционных микросхем чипсета, к двухчиповому варианту, состоящему из процессора новой архитектуры и одной микросхемы чипсета (рис. 2).

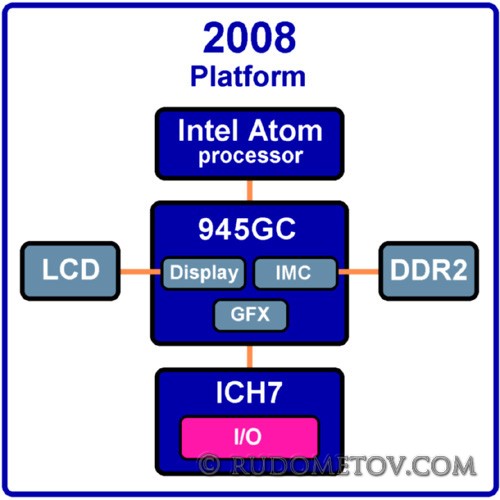

Рис. 1. Платформа трехчиповых решений

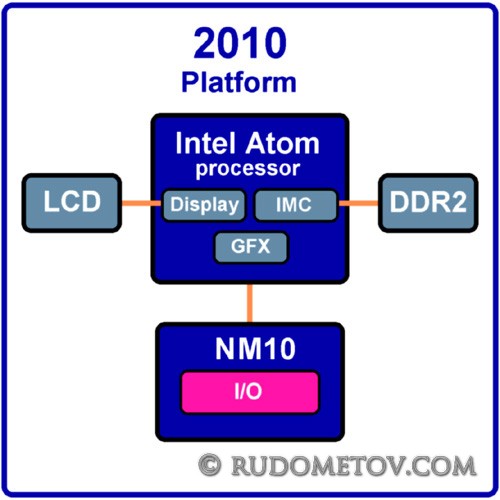

Рис. 2. Платформа двухчиповых решений
Чипсет
Для поддержки процессорв Intel Atom с ядром Pineview разработан специальный чипсет, получивший наименование Intel NM10 Express Chipset (NM10).
Состоит чипсет NM10 из одной микросхемы. Она отвечает за связь с процессором и за работу ввода/вывода. Обеспечивает поддержку: четырех линий PCI Express x1, двух PCI, 2 Serial ATA 3Gb/s, 8 USB 2.0, LAN 10/100 Mbit/s, HD Audio и т. п.
Соединяется микросхема чипсета с процессором посредством шины DMI (Direct Media Interface) с пропускной способностью 20 Гбит/с (по 10 Гбит/с в каждую сторону).
Максимальное значение энергопотребления чипсета NM10 — менее 2,1 Вт.
Максимальное значение рабочей температуры корпуса — 115 °С.
Пример решения, ориентированного на недорогие настольные компьютеры начального уровня и созданного на основе энергоэффективных элементов, представлен в следующей части данной статьи.
