Продолжая линейку своих мультимедийных плееров, компания Apacer выпустила очередную модель многофункционального устройства с возможностью воспроизведения не только аудио, но и видео на встроенном миниатюрном ЖК-экране
Евгений Рудометов
Экономия памяти
Итак, аналоговые сигналы электроника АЦП преобразует в многоразрядный двоичный, цифровой код. От числа используемых двоичных разрядов зависит диапазон двоичного представления полезного сигнала: от самых малых до максимально возможных значений. Соответственно все измеренные уровни аудиосигнала соответствуют цифровым значениям, расположенным в диапазоне двоичных чисел от всех нулей до всех единиц. Остается отметить, что, например, при использовании 16 разрядов, составляющих 2 байта, как у традиционного аудио CD, возможный диапазон составляет более 90 дБ. Это очень много!
Высокий темп снятия отсчетов и выполнения преобразований гарантирует широкий частотный диапазон, а шестнадцатиразрядное кодирование — большой динамический диапазон. Однако все это порождает файлы значительного размера, требующих для своего хранения соответствующих объемов встроенной энергонезависимой памяти.
К слову сказать, 60 минут качества CD — это, как известно, около 600 Мбайт. Для компактных цифровых плееров это не мало. С целью экономии объема памяти уже довольно давно используют кодирование с использованием различных алгоритмов сжатия, например, таких как MP3 и WMA.
Обеспечивая приемлемое снижение качества аудиосигнала, указанные алгоритмы сжатия существенно уменьшают размеры файлов. Так, например, сжатие MP3 до значения потока данных в 128 Кбит/с (самый распространенный уровень сжатия для музыкальной информации) сокращает размер аудиофайла примерно в 10 раз. А использование потока в 256 Кбит/с обеспечивает сокращение размера файла примерно в четыре-пять раз. При этом качества, обеспечиваемого 128 Кбит/с MP3, как считают, пожалуй, большинство пользователей, вполне достаточно при использовании миниатюрных головных телефонов.
Преобразование исходного цифрового сигнала, источником которого служит, например, аудио CD, осуществляется либо с помощью настольного персонального компьютера, либо ноутбука с последующим «закачиванием» преобразованного файла посредством ставших стандартными портов USB в цифровой аудиоплеер. Ну и, конечно, многие современные модели предоставляют возможность преобразования аналогового сигнала, поступающего с линейного входа или микрофона, средствами самого аудиоплеера. Для этого используется встроенный АЦП, а преобразование по алгоритмам MP3 осуществляется специальным процессором — DSP, входящим в состав одного из чипов.
Обработанный сигнал записывается в энергонезависимую память, откуда во время воспроизведения аудиоинформации он подвергается обратному преобразованию из сжатого состояния в обычный несжатый цифровой код. Эта операция обычно осуществляется силами процессора и окружающих его компонентов. Однако для прослушивания через наушники (или встроенный динамик) требуется аналоговый сигнал.
Обратное преобразование
Из несжатого (раскодированного) цифрового кода обратно в аналоговый сигнал преобразование выполняет специальный элемент. Этот элемент называется цифро-аналоговым преобразователем — ЦАП. Он встроен в электронную «начинку» аудиоплеера в качестве обязательного компонента.
Дальнейшее усиление аналогового сигнала осуществлют специальные электронные схемы. Они могут быть выполнены либо в интегральном виде на основе микросхем, либо с помощью дискретных элементов на основе транзисторов, обычно полевых.
Остается отметить, что все в современных конструкциях описанные компоненты компактных, мобильных, мультимедийных систем реализуются сравнительно небольшим числом микросхем. В каждом устройстве все микросхемы располагаются на миниатюрной плате из многослойного стеклотекстолита.
От аудио к видео
Среди современных компактных мультимедийных устройств довольно много моделей, способных обрабатывать не только аудио, но даже видеоинформацию. Число последних стремительно увеличивается. И это не является станным, поскольку, как известно, человек до 90% информации получает именно с помощью глаз. Именно этим и объясняется популярность TV и видеомагнитофонов.
Что же касается цифровых плееров, то реализация видеофункций до недавнего времени тормозилось возможностями компонентов. Однако с появлением высокопроизводительных процессоров, способных обрабатывать в реальном времени не только аудио, но и видеосигналы, данную проблему удалось решить.

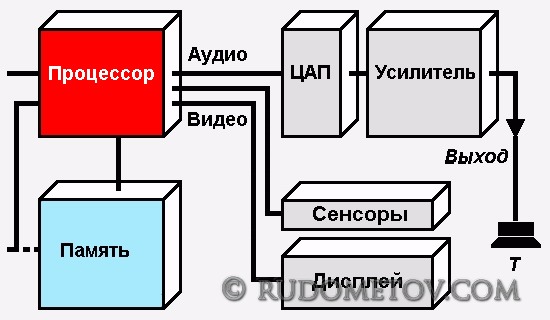

Здесь, кстати, следует отметить, что приведенные на Рис. 1 компоненты сохраняются. Только от них требуется существенно большая производительность, а для памяти – больший объем. Конечно, процессорам в видеоустройствах приходится обрабатывать сразу два потока информации: аудио и видео (Рис. 2).
Рис. 2. Фрагмент плеера с аудио и видео
Конечно, расширяются возможности и средств управления, и отображения информации. Дисплей для отображения видеоинформации требуется более сложный и дорогой, чем в обычных аудиоустройствах. И энергии требуется существенно больше, что увеличивает нагрузку на систему энергопитани. Но все эти проблемы инженерам удалось решить, и на рынке появились соответствующие многофункциональные устройства.
В качестве примера компактных, малогабаритных цифровых плееров, характеризующихся широкими функциональными возможностями, компактностью, малым весом и относительно небольшой ценой, можно привести модель Apacer Audio Steno AU860. Этот плеер выпущен известным производителем – компанией Apacer Technology Inc. (далее просто Apacer).
Данная компания была основана в 1997 году Acer Group и является одной из ее независимых бизнес-единиц. Здесь необходимо напомнить, что в состав Acer Group кроме указанной компании входят также такие известные бренды, как AOPEN, Winstron, BenQ и др.
Компания Apacer хорошо известна на отечественном рынке качественными компьютерными компонентами. Среди них разнообразные модули оперативной и флэш-памяти, карт-ридеры, USB-накопители. Расширяя свой бизнес, в последние годы компания дополнила свои изделия компактными плеерами семейства Audio Steno. Среди них в последнее время появились не только аудиомодели, но и устройства, способные воспроизводить видеоинформацию. В качестве последней могут выступать не только краткие клипы, но и полноценные фильмы.
Модель Apacer Audio Steno AU860 является одним из современных комактных, мультимедийных изделий. Он обеспечивает запись и воспроизведение звука: Apacer Audio Steno AU860 реализует функции диктофона и работы с FM радио. Кроме того, данное устройство обеспечивает воспроизведение мультимедийной информации, включая аудио и видеозаписи.
Этот плеер обладает значительным объемом встроенной памяти и поддерживает интерфейс USB. Плеер удобно помещается в руке или кармане. Управляется с помощью сенсорных клавиш и встроенного жидко-кристаллического дисплея.
