На основе высокоэффективных, энергоэкономичных элементов компания Gigabyte выпустила сверхкомпактную материнскую плату
Евгений Рудометов
>> Часть 1
Итак, на основе указанных высокоэффективных, энергоэкономичных элементов, основой которых послужили процессор Intel Atom 230 и чипсет Intel 945GC, компания Gigabyte разработала и выпустила сверхкомактную материнскую плату.
Изделие, отличающееся сравнительно невысокой ценой и ориентированное на рынок неттопов (компьютеров для работы в локальных и глобальных сетях), получило наименование Gigabyte GA-GC230D (GA-GC230D).
Внешний вид GA-GC230D представлен на Рис. 2.
В Таблице 2 приведены основные характеристики GA-GC230D.

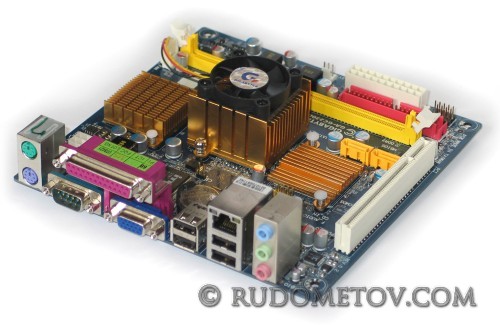

Рис. 2. Материнская плата GA-GC230D
Таблица 2. Основные параметры материнской платы GA-GC230D
| Элементы и подсистемы | Параметры |
| Процессор | Intel Atom 230 (1,6 ГГц, 512 Кбайт кэш-памяти L2) |
| FSB | 533 МГц (частота передачи данных) |
| Чипсет | Intel 945GC: – 82945GC Graphics and Memory Controller (GMCH), – 82801GB I/O Controller (ICH7) |
| Память | 1 канал, 1 DIMM DDR2 533/400 МГц, non-ECC, до 2 Гбайт |
| Видео | Интегрированная графика |
| Аудио | Чип Realtek ALC662, HD Audio, 2/4/5.1 каналов |
| Диски | ICH7: 1 IDE (два устройства); 2 SATA 3 Gb/s |
| USB 2.0 | 8 USB 2.0/1.1 (4 – через кабель) |
| LAN | Чип Realtek 8101E (10/100 Mbit) |
| Порты задней панели | 1 PS/2 клавиатуры, 1 PS/2 мыши, 1 LPT, 1 COM, 1 D-Sub, 4 USB, 1 RJ-45, 3 Аудио |
| Слоты | 1 PCI |
| Форм-фактор | Mini-ITX, 170 х 170 мм |
Некоторые особенности материнской платы GA-GC230D, созданной и выпущенной команией Gigabyte, приведены в следующей части данной статьи.
