На основе чипсета Intel X58 компания Gigabyte выпустила очередную материнскую плату, обеспечивающую поддержку высокопроизводительных процессоров LGA1366
Евгений Рудометов
>> Часть 2
Основные технические параметры
Внешний вид материнской платы GA-EX58-UD4 и ее внешних портов представлены на Рис. 4.
В Таблице 1, приведены основные характеристики этой платы.

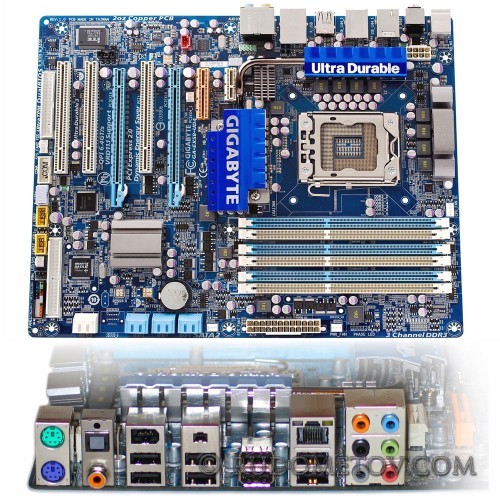

Рис. 4. Материнская плата GA-EX58-UD4
Таблица 1. Основные параметры
|
Элементы и подсистемы |
Параметры |
| Процессор | Intel Core i7 c LGA 1366 |
| Шина | 4,8/6,4 ГТ/с |
| Чипсет | Intel X58 IOH и ICH10R |
| Оперативная память | 3 канала, 6 DIMM DDR3 2000/1333/1066/800 SDRAM, non-ECC, максимальный объем — до 24 Гбайт. |
| Аудио | HD Audio, до 8 каналов |
| Дисковые подсистемы | 6 SATA2 c SATA RAID 0/1/10/5, 2 SATA2 c SATA RAID 0/1/JBOD, 1 IDE (2 устройства), 1 floppy |
| USB 2.0 | 12 USB 2.0/1.1 (4 через планки) |
| IEEE1394 | 3 IEEE1394a (1 через планку) |
| LAN | 1 Gigabit LAN |
| Порты задней панели | Порты PS/2 клавиатуры и мыши, 1 Coaxial Digital Line Out, 1 Optical Digital Line Out, 2 IEEE1394a, 8 USB 2.0/1.1, 1 RJ45, 6 разъемов аудио |
| Слоты | 2 PCI Express x16, 1 PCI Express x4, 1 PCI Express x1, 3 PCI |
| Форм-фактор |
ATX, размеры платы 305 мм х 244 мм |
Основные особенности архитектуры материнской платы GA-EX58-UD4 приведены в следующей части данной статьи.
