Компания Gigabyte выпустила компактную, недорогую материнскую плату GA-H55M-UD2H, обеспечивающую поддержку интеловских процессоров, созданных в стандарте LGA1156
Евгений Рудометов
Реализуя возможности микроархитектуры Nehalem, расширенные достижениями современной полупроводниковой литографии, компания Intel создала несколько семейств процессоров. Они отличаются друг от друга не только числом ядер, но и особенностями конструкции полупроводниковых кристаллов, набором интегрированных контроллеров, а также реализованными фирменными и полупроводниковыми технологиями. В результате на рынке интеловских процессоров появились разные, а в ряде случаев и даже несовместимые по внешним интерфейсам модели, созданные на основе единой микроархитектуры Nehalem.
Оставляя в стороне семейство дорогих, высокопроизводительных процессоров, выполненных в стандарте LGA1366, необходимо отметить, что в рамках массовых изделий LGA1156 имеются разные по внутреннему устройству модели. Не касаясь деталей их можно разделить на два класса.
Первые — процессоры Lynnfield. Их модели выпущены с двумя или четырьмя вычислительными ядрами, созданными по технологии 45 нм.
Вторые — процессоры Clarkdale. Они обладают двумя вычислительными ядрами, выполненными по технологии 32 нм и дополненными интегрированными графическими ядрами.
Появление процессоров стандарта LGA1156 потребовало и выпуска соответствующих наборов микросхем системной логики (чипсетов), способных поддерживать все нововведения. До появления процессоров с интегрированной графикой с этой ролью вполне справлялся чипсет Intel P55. Но его возможностей оказалось уже недостаточно с моделями Clarkdale.
Это не означает, что материнские платы, созданные на основе Intel P55, не могут работать с такими моделями. Но такие платы не способны реализовать все возможности таких процессоров, оставляя пользователям единственную возможность – использовать видеокарты, созданные на основе дискретных элементов. Именно поэтому потребовались новые, более совершенные чипсеты.
Наборами микросхем, способными поддерживать встроенные в процессоры графические средства, стали однокристальные (однокомпонентные) чипсеты линейки H5x, к числу которых относятся Intel H55 и Intel H57. Они способны реализовать возможности как процессоров без графического ядра — Lynnfield (до 2 вычислительных ядер, встроенные контроллеры памяти и PCI Express для подключения видеокарт), так и процессоров со встроенным графическим ядром — Clarkdale (до двух вычислительных ядер, встроенные контроллеры памяти и PCI Express).
Итак, старшей моделью, обладающая максимальным набором функциональных возможностей, является однокомпонентный чипсет Intel H57 Express (H57). Ключевыми характеристиками данной модели являются:
- поддержка всех процессоров с микроархитектурой Nehalem и с разъемом LGA1156;
- Интерфейс подключении к этим процессорам по шине DMI с пропускной способностью ~2 Гбайт/с;
- интерфейс FDI, через который передается обработанная процессором видеоинформация;
- 8 портов PCI Express x1;
- 4 слотов PCI;
- 6 портов Serial 3Gb/s;
- RAID 0, 1, 0+1 (10) и 5 с функцией Matrix RAID;
- 14 портов USB 2.0;
- MAC-контроллер Gigabit Ethernet и интерфейс (LCI/GLCI) для подключения PHY-контроллера;
- High Definition Audio 7.1;
- обвязка для низкоскоростной и устаревшей периферии, другие функции.
Однокомпонентный чипсет Intel H55 Express (H55) является младшим вариантом H57. Отличается от своего старшего прототипа отсутствием поддержки RAID, меньшим количеством портов ряда интерфейсов:
- 6 портов PCI Express x1;
- 12 портов USB 2.0.

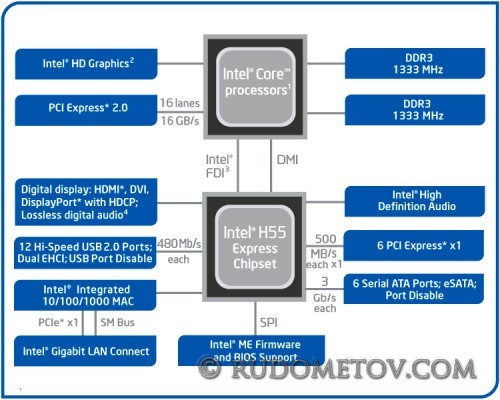

Архитектура компьютера с чипсетом Intel H55 представлена на рис. 1.
Рис. 1. Архитектура компьютера с чипсетом Intel H55
На основе чипсетов семейства H5x выпустили соответствующие изделия все основные производители материнских плат.
В качестве недорогой, компактной материнской платы, созданной на основе однокомпонентного чипсета Intel H55, можно привести модель GA-H55M-UD2H, созданную и выпущенную компанией Gigabyte.
Материнская плата GA-H55M-UD2H, созданная на основе чипсета Intel H55, представлена в следующей части данной статьи.
