ЧИПСЕТЫ
- 101 -
Чипсеты фирмы Intel
Базовый комплект iG965 состоит из микросхем:
- i82G965 Graphics and Memory Controller Hub (GMCH, 1226 FC-BGA),
- i82801НB I/O Controller Hub 8 (ICH8, 652 pin MBGA).

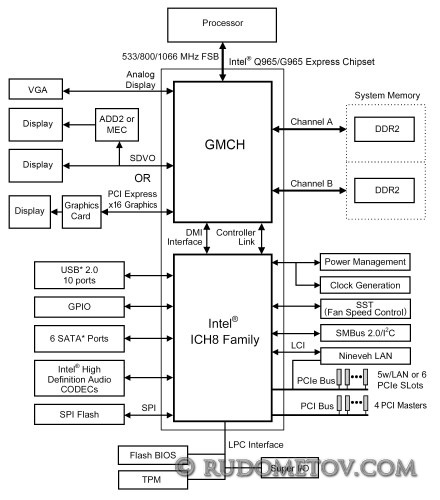

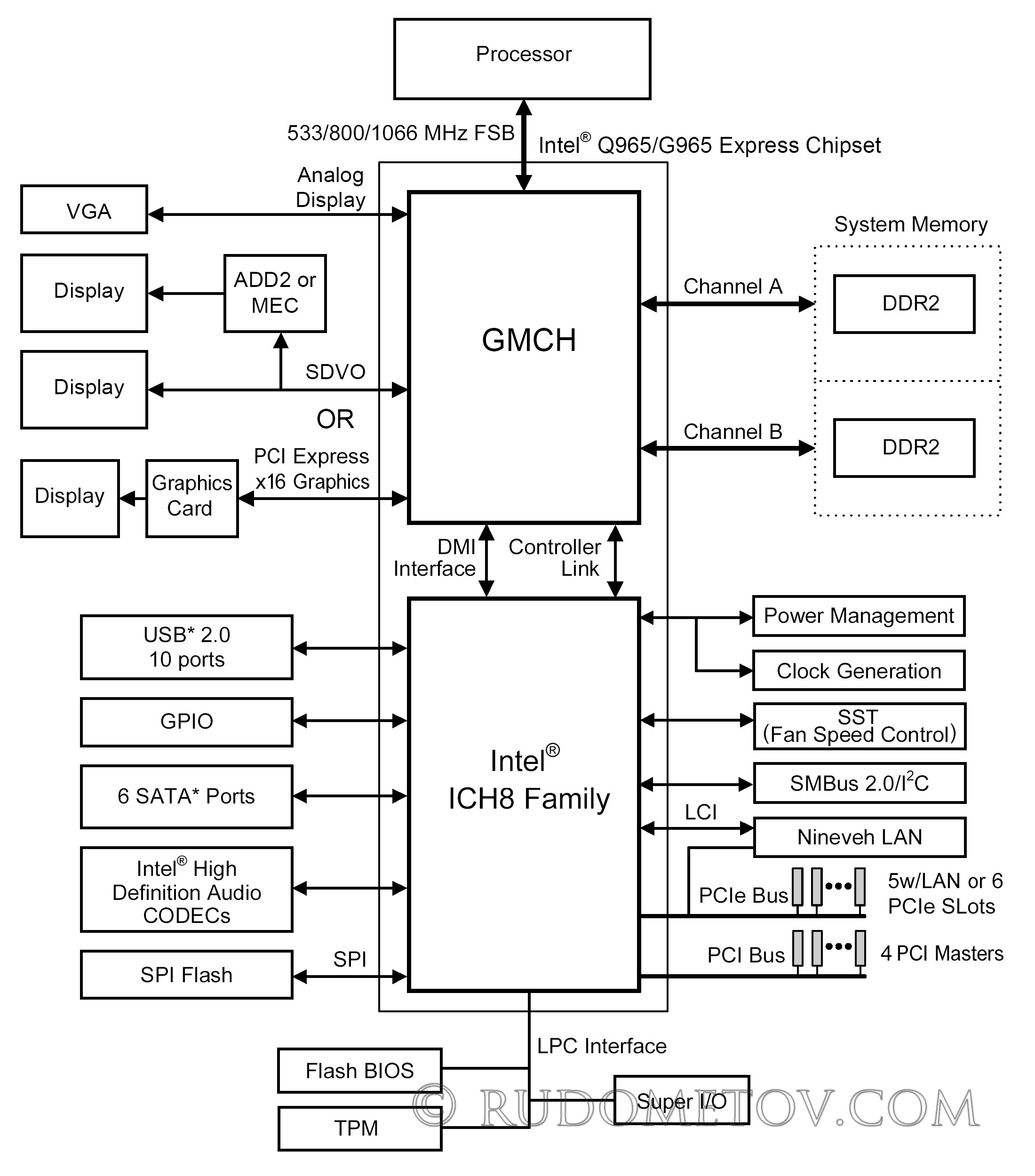

Рис. 1.49. Структура компьютера с чипсетом iG965
Как и в случае GMCH/MCH, семейство ICH8 получило свое развитие за счет появления новых представителей. В результате в качестве второй микросхемы в зависимости от решаемых задач может применяться любая из следующих микросхем семейства ICH8:
82801HB ICH8 (ICH8),
82801HR ICH8 RAID (ICH8R),
82801HDH ICH8 Digital Home (ICH8DH),
82801HDO ICH8 Digital Ofice (ICH8DO).
Оценивая перспективы использования данных микросхем, необходимо учитывать, что ICH8DO обеспечивает поддержку технологии Intel Active Management Technology (Intel AMT), а ICH8HD — технологии Intel Quick Resume Technology (QRT). Первая их них применяется в офисных компьютерах. Она предоставляет возможность дистанционной диагностики и управления аппартно-программными средствами. Вторая предназначена для мультиедийных систем. Она упрощает управление компьютерами, обеспечивая быстрое их включение и выключение по аналогии с традиционными бытовыми видео и аудиоустройствами.
Термические параметры микросхем MCH/GMCH и ICH8/ICH8R представлены в табл. 1.45 и табл. 1.46
