Чипсеты фирмы Intel
Базовый комплект чипсета iP965 состоит из микросхем:
- i82P965 Memory Controller Hub (MCH, 1226 FC-BGA),
- i82801HB I/O Controller Hub 8 (ICH8, 652 pin MBGA).

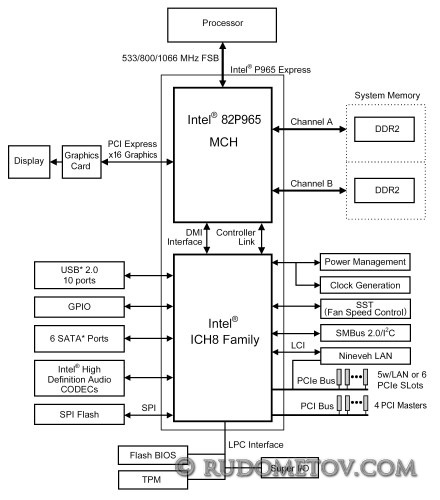

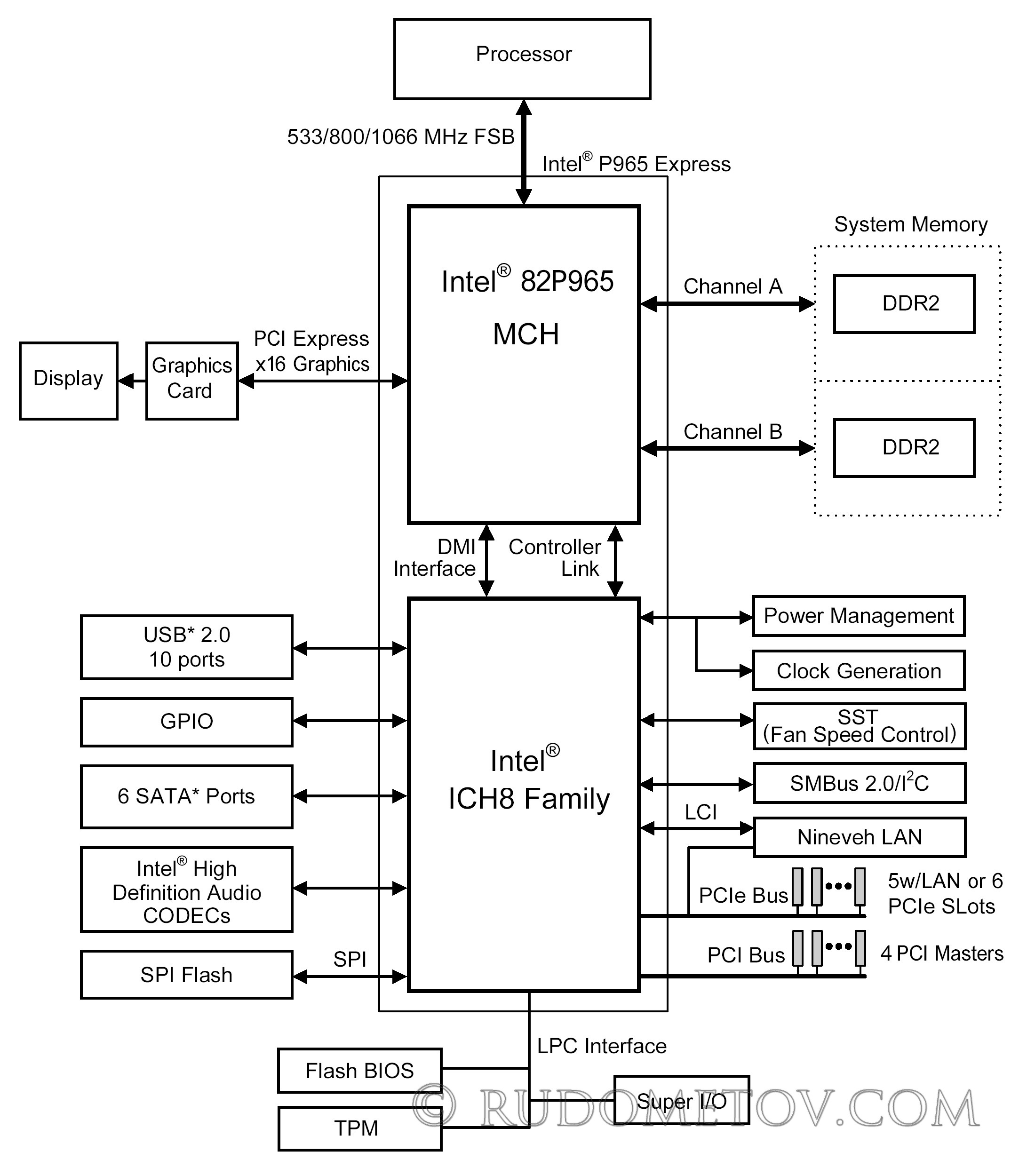

Рис. 1.48. Структура компьютера с чипсетом iP965
В качестве второй микросхемы вместо i82801HB (ICH8) может использоваться микросхема 82801НR (ICH8 RAID — ICH8R), обладающая увеличенным до шести числом портов Serial ATA II и расширенными возможностями работы с дисковой подсистемой памяти. С этой версией микросхемы на основе доступных шести HDD c интерфейсом Serial ATA II можно реализовать функции RAID 0 (stripe) и RAID 1 (mirror), а также RAID 5 и RAID 10. Кроме того, с ICH8R возможно использование технологии Intel Matrix Storage Technology. Данная технология позволяет реализовать функции RAID с двумя HDD. В дополнение к этому в ICH8R реализована поддержка AHCI — нового программируемого интерфейса для хост-контроллеров SATA.
В табл. 1.42 приведены основные отличия микросхем ICH8 / ICH8R.
