Чипсеты фирмы Intel
Встроенные средства микросхемы управления периферийными устройствами ICH8, входящей в базовые наборы iP/iG/iQ/965, поддерживают: до четырех портов Serial ATA II (300 Мбайт/с) с поддержкой внешних подключений, до десяти портов USB 2.0, до шести PCI Express x1, до четырех PCI (PCI Rev 2.3, 33 МГц), LPC (Low Pin Count), SPI (Serial Peripheral Interface, до 2 устройств SPI), GPIO, Intel High Definition Audio (HD Audio, до 8 аудиоканалов, 32 бит, до 192 кГц) с возможностью использования четырех кодеков, интегрированный контроллер Gigabit LAN, SMBus 2.0 (до 100 бит/с), SST (Simple Serial Transport) Bus и PECI (Platform Environmental Control Interface), Intel Quiet System Technology, ACPI Rev.3.0, а также другие средства, функции и технологии. Устройства IDE компонентом не поддерживаются, однако это можно осуществить с помощью соответствующих внешних средств.
Для обеспечения оптимальных температурных режимов в состав ICH8 встроены четыре датчика (четыре сигнала TACH) и три контроллера (три Pulse Width Modulator). Дополненные двумя встроенными температурными сенсорами они позволяют осуществлять мониторинг и управление четырьмя вентиляторами, осуществляющими охлаждение как ICH8, так и других компонентов. Вместе с соответствующими программными средствами, реализующими специальные алгоритмы обработки информации, указанные элементы являются основой Intel Quiet System Technology, позволяющей минимизировать акустический шум, производимый компьютером.
Подключение устройств ввода/вывода к микросхеме ICH8 приведено на рис. 1.47.

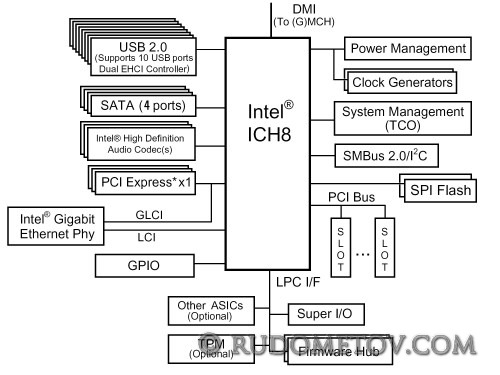

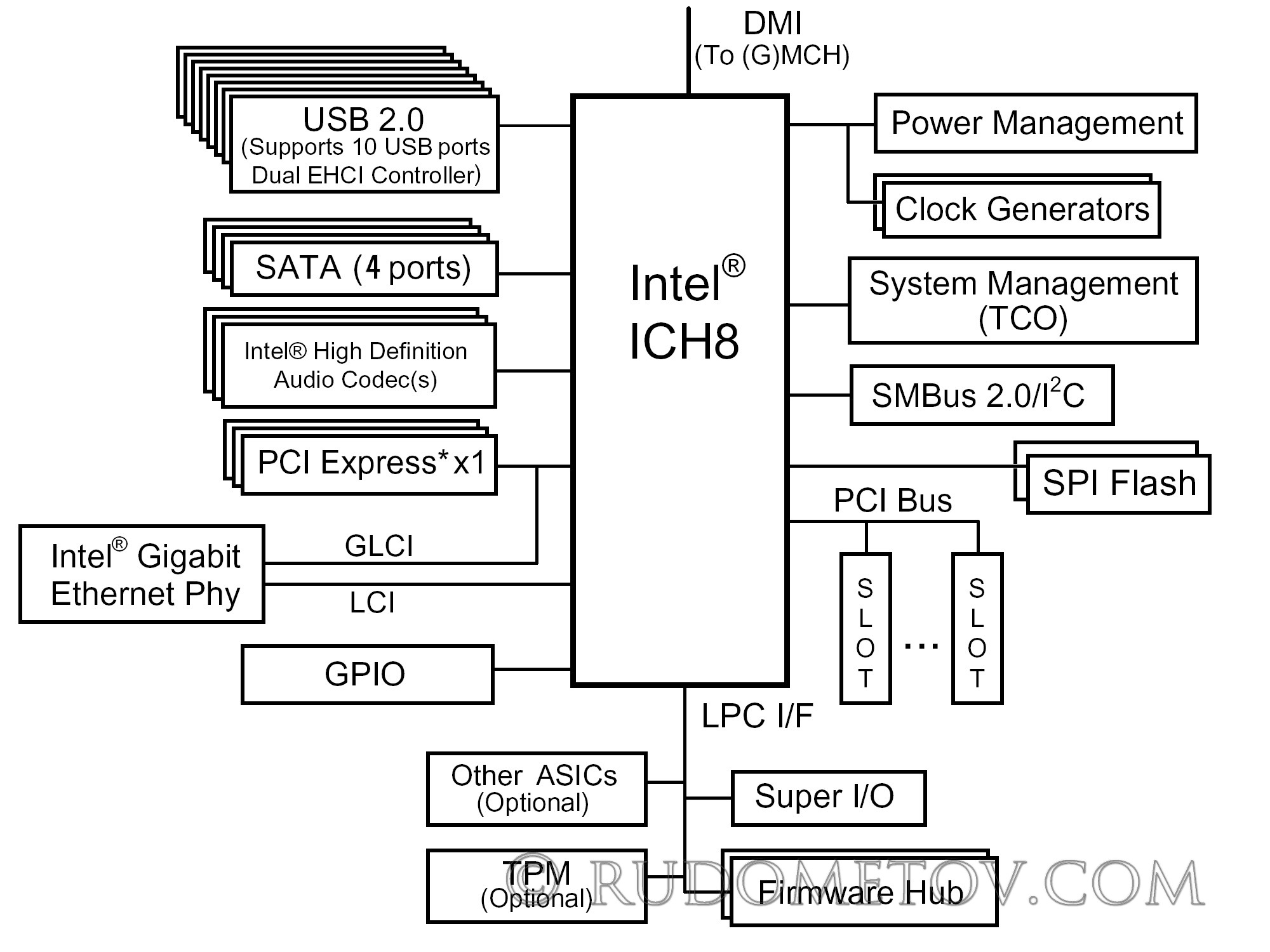

Рис. 1.47. Подключение устройств ввода/вывода к микросхеме ICH8
