На основе двухъядерной модели очередного поколения Intel Atom и соответствующего чипсета компания Gigabyte выпустила очередую сверхкомпактную материнскую плату
Евгений Рудометов
>> Часть 2
В конструкции материнской платы GA-D510UD используются:
- слои с линиями энергопитания и заземления удвоенной толщины,
- качественные твердотельные конденсаторы,
- дроссели с ферритовыми сердечниками,
- силовые транзисторы с низким сопротивлением канала.
В дополнение к этому в материнской плате GA-D510UD, созданной на основе однокомпонентного чипсета Intel NM10, используется интегрированный, несъемный, процессор Intel Atom D510, выполненный в стандарте подключения BGA 559 (стандарт подключения предыдущего поколения “атомных” процессоров — сокет 479).
Для охлаждения данного центрального процессора применяется компактный кулер, состоящий из небольших радиатора и вентилятора.
Единственная микросхема чипсета Intel NM10 охлаждается только миниатюрным радиатором.

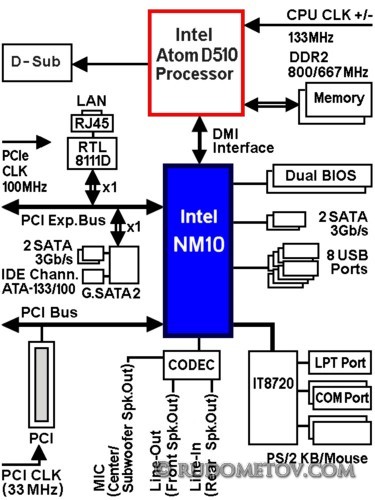

Архитектура материнской платы GA-D510UD представлена в рис. 4.
Рис. 4. Архитектура GA-D510UD
Подсистема памяти представлена двумя слотами модулей 1,8V DIMM DDR2 800/667 МГц. Эти модули управляются контроллером, который встроен непосредственно в корпус центрального процессора Intel Atom D510.
Интегрированная в центральный процессор видеоподсистема поддерживает аппаратное декодирование видео для плавного и качественного воспроизведения.
За управление устройствами ввода-вывода отвечает единственная микросхема однокомпонентного чипсета Intel NM10.
Данной микросхемой поддерживается работа четырех портов интерфейса Serial ATA 3 Гбит/с и одного порта Parallel ATA (ATA 100/66/33). Наличие данных портов позволяет подключить до четырех накопителей SATA и до двух устройства IDE. Возможна реализация и RAID 0/1/JBOD.
Из других особенностей следует отметить аудиоподсистему, основой которой является микросхема Realtek ALC888B, обеспечивающая качество High Definition Audio. Реализованная аудиоподсистема обеспечивает поддержку до 8 звуковых каналов при использовании фронтальной панели.
Сетевые возможности поддержаны чипом RTL8111D. Это решение обеспечивает поддержку Gigabit Ethernet со скоростями 10/100/1000 Mbit.
С помощью чипа IT8720 реализованы некогда популярные параллельный и последовательные низкоскоростные интерфейсы LPT и COM.Энергоснабжение элементов материнской платы GA-D510UD осуществляется через систему компактных импульсных преобразователей
Восемь портов USB 2.0/1.1, четыре из которых выведены на заднюю панель, обеспечиваются средствами микросхемы чипсета Intel NM10.
Тема аппаратно-программных особенностей материнской платы GA-D510UD продолжена в следующей части данной статьи.
