Для поддержки высокопроизводительных процессоров Intel Core i7 компания Gigabyte выпустила материнскую плату Gigabyte GA-EX58-EXTREME, созданную на основе топового чипсета Intel X58 и обладающую широкими функциональными возможностями
Евгений Рудометов
Для поддержки высокопроизводительных процессоров, созданных на основе архитектуры Intel Core и получивших наименование Intel Core i7, Core i5 и т. п., ведущие производители материнских плат разработали и выпустили соответствующие модели.
От этого процесса не осталась в стороне и такая компания, как Gigabyte. Данная компания создала свои собственные варианты плат. Флагманской моделью из них стала Gigabyte GA-EX58-EXTREME.
Материнская плата Gigabyte GA-EX58-EXTREME ориентирована на поддержку высокопроизводительных вариантов Intel Core i7, выполненных по современным полупроводниковым технологиям. Основой данной платы послужил топовый набор микросхем системной логики (чипсет) Intel X58.
Основа материнской платы
Чипсет Intel X58 Express Chipset (iX58), ставший основой архитектуры материнской платы Gigabyte GA-EX58-EXTREME, поддерживает высокопроизводительные модели Intel Core i7, имеющие в своей конструкции разъем LGA 1366 и подключаемые посредством шины Quick Path Interconnects (QPI).
Комплект чипсета iX58 традиционно является двухкомпонентным. Он состоит из двух специализированных микросхем, называемых производителем хабами:
- Input/Output Hub (IOH),
- I/O Controller Hub (ICH).

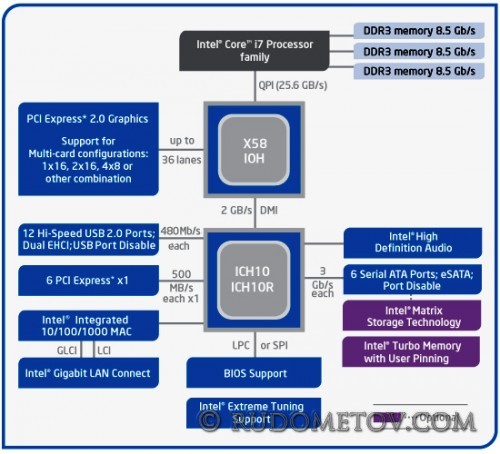

Структура компьютерной системы, основой которой является материнская плата с чипсетом iX58, представлена на рис. 1.
Рис. 1. Структура компьютера с чипсетом iX58
Компонента IOH чипсета iX58 содержит скоростные контроллеры, управляющие:
-
системной (процессорной) шиной,
-
интерфейсными линиями графической подсистемы,
-
средствами связи со второй компонентой, представленной микросхемой ввода/вывода ICH.
Контроллер процессорной шины поддерживает шину типа QPI с пропускной способностью до 6,4 ГТ/с, что обеспечивает передачу данных со скоростью до 25,6 Гбайт/с.
Внешние видеосредства, созданные на основе дискретных элементов, подключаются посредством двух графических интерфейсов PCI Express 2.0 x16. При этом имеется возможность разбить каждый из них на два графических интерфейса с половинной скоростью, то есть с PCI Express 2.0 x8.
Контроллер подсистемы памяти встроен непосредственно в процессор, поэтому данный контроллер отсутствует в чипсете iX58.
Связь со второй компонентой, представленной микросхемой ввода/вывода ICH и ответственной за управление периферийными устройствами компьютерной системы, осуществляется через шину DMI с пропускной способностью до 2 Гбайт/с.
Второй компонентой чипсета iX58 является микросхема ICH десятой версии — ICH10. Встроенные средства этой микросхемы поддерживают:
-
до 6 портов Serial ATA II (300 Мбайт/с),
-
до 6 линий PCI Express x1,
-
до 4 PCI (PCI Rev 2.3, 33 МГц),
-
до 12 портов USB 2.0,
-
LPC (Low Pin Count),
-
Intel High Definition Audio, а также другие средства, функции и технологии.
Устройства IDE чипсетом iX58 традиционно не поддерживаются. Однако это можно осуществить с помощью использования в составе архитектуры материнских плат соответствующих средств, представленных дополнительными специализированными микросхемами и элементами их окружения.
Остается добавить, что в качестве альтернативы ICH10 может использоваться микросхема ICH10 RAID — ICH10R, предоставляющая возможность формирования RAID-массива накопителей.
Комплект материнской платы Gigabyte GA-EX58-EXTREME и ее внешний вид, а также основные параметры приведены в следующей части данной статьи.
