Архитектура GA-Z77X-UP7 (часть 2)


На основе чипсета Intel Z77 Express компания Gigabyte выпустила модель GA-Z77X-UP7, ставшую очередным флагманом ее материнских плат

trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)trans Архитектура GA Z77X UP7 (часть 2)

Евгений Рудометов


 >>    Часть 1


Внешний вид материнской платы плата GA-Z77X-UP7 представлен на рис. 2, разъемы – рис. 3.

Основные параметры данной платы приведены в таблице 1.



GA-Z77X-UP7 02

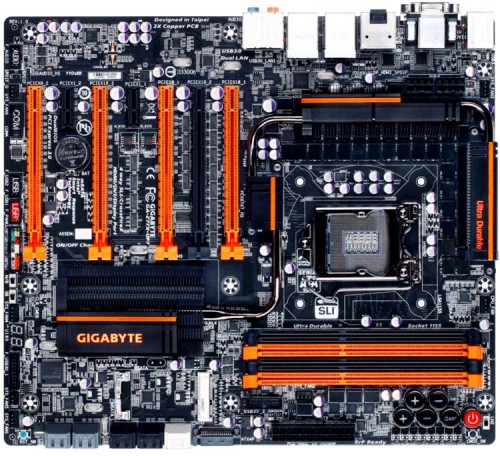

Рис. 2.  Материнская плата GA-Z77X-UP7



GA-Z77X-UP7 03

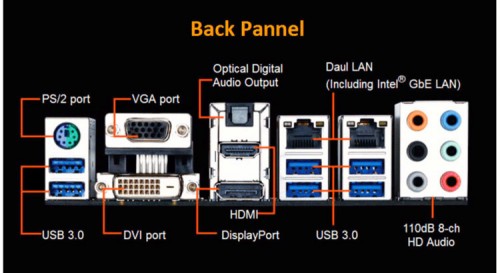

Рис. 3.  Внешние разъемы GA-Z77X-UP7



Таблица 1. Основные параметры GA-Z77X-UP7

Элементы и
подсистемы
Параметры
Процессор Intel Core i7/i5/i3, Pentium, Celeron,
выполненные в конструктиве LGA1155
Чипсет Intel Z77 Express
Оперативная
память
4 DIMM DDR3 2800(OC)/1600/1333/1066,
до 32 Гбайт
Дисковые
подсистемы
6 SATA 6Gb/s,
4 SATA 3Gb/s,1 mSATA
SATA RAID 0/1/5/10
USB   4 USB 2.0 / 1.1,
10 USB 3.0 / 2.0
IEEE1394 2 IEEE1394a
LAN 2 Gigabit Ethernet (10/100/1000 Mbit/s)
Порты
задней панели
1 PS/2,1 D-Sub,1 DVI-D,
1 SPDIF-Out
1 HDMI,
1 DisplyPort,
6 USB 3.0/2.0,
2 RJ-45,
6 разъемов аудио
Слоты 3 PCI Express x16 (PCI EX16),
2 PCI Express x16 (PCI EX8),
2 PCI Express x1
Форм-фактор ATX, 305 мм х 264 мм



Подробности архитектуры материнской платы плата GA-Z77X-UP7 —  в следующей части  данной статьи.
