Архитектура GA-Z77X-UP7 (часть 1)


На основе чипсета Intel Z77 Express компания Gigabyte выпустила модель GA-Z77X-UP7, ставшую очередным флагманом ее материнских плат

trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)trans Архитектура GA Z77X UP7 (часть 1)

Евгений Рудометов





Для современных настольных компьютеров компания Intel выпускает в настоящее время процессоры микроархитектуры Intel Core третьего поколения, изготавливаемые с использованием 22 нм техпроцесса. Основанные на разъеме LGA1155, эти процессоры имеют до четырех процессорных ядер и до 8 Мбайт кэш-памяти третьего уровня, при этом у старших моделей предусмотрен еще и автоматический подъем частоты, а соответственно, и общей производительности компьютеров в целом.

Для поддержки данных процессоров компания Intel выпустила нескольких чипсетов седьмой серии, ориентированных на разные сегменты рынка. Старшим среди них является Intel Z77 Express (Intel Z77).

Из важнейших особенностей чипсета Intel Z77 следует отметить поддержку всех процессоров на ядрах Sandy Bridge и Ivy Bridge, подключаемых посредством шины DMI 2.0 с пропускной способностью 4 Гбайт/с. Возможны конфигурации PCI Express 3.0: x16 / x8 + x8 / x8 + x4 (+ x4). Количество портов PCI Express 2.0 — 8, портов SATA — 6, из которых два — SATA 6Gb/s (SATA600), обеспечена поддержка RAID. Портов USB для подключения периферийных устройств — 14, из них USB 3.0 — 4.

На основе чипсетов данной серии все основные производители материнских плат объявили о выпуске соответствующих изделий. Среди них и компания Gigabyte, представившая соответствующую серию материнских плат (Z77-серия).

Старшим представителем данной линейки в настоящий момент является материнская плата GA-Z77X-UP7, созданная на основе чипсета Intel Z77. Данное изделие обладает широким набором функциональных возможностей и относится к изделиям верхнего уровня (High End).

Комплект (рис. 1) материнской платы GA-Z77X-UP7 состоит из следующих компонентов:

  • материнская плата GA-Z77X-UP7,
  • заглушка секции портов ввода/вывода (I/O-шильд),
  • шесть Serial ATA кабелей;
  • документация,
  • выносная планка с разъемом eSATA,
  • перемычка 2-Way SLI,
  • перемычка 3-Way SLI,
  • перемычка 4-Way SLI,
  • перемычка 2-Way CrossFireX,
  • комплект Wi-Fi/Bluetooth.

Комплект Wi-Fi/Bluetooth состоит из следующих компонентов:

  • PCI-E плата расширения Gigabyte GC-WB300D  Wi-Fi/Bluetooth,
  • две антенны Wi-Fi,
  • соединительный кабель USB 2.0,
  • DVD с программным обеспечением и драйверами,
  • руководство с инструкциями по установке и настройке.

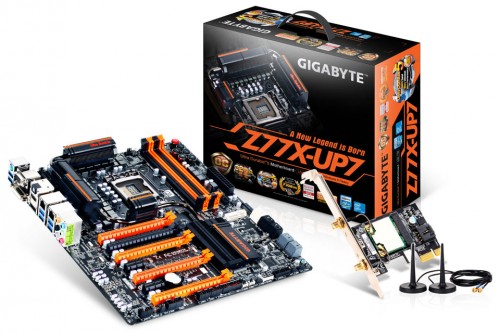

GA-Z77X-UP7 01

Рис. 1. Комплект материнской платы GA-Z77X-UP7



Внешний вид материнской платы плата GA-Z77X-UP7 и ее основные параметры представлены  в следующей части  данной статьи.



>>    Часть 2
