Евгений Рудометов


 >>    Часть 1


Оценки информационной емкости и скоростных возможностей массива RAID 0, составленного из двух HDD 6 TB (HDWN160UZSVA), были получены в процессе тестирования. При этом в качестве тестовой системы был использован высокопроизводительный настольный компьютер, основу которого составили следующие компоненты:

  • Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
  • Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
  • Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
  • Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
  • Дисковая подсистема — SSD OCZ Vector 150 240GB (системный диск) и HDD 6000GB,
  • Операционная система — Microsoft Windows 7 Enterprise.

На рис. 2 представлена конфигурация тестового компьютера, на рис. 3 — один из скриншотов процедуры объединения двух HDD 6 TB в массив RAID 0, на рис. 4 — приведена конфигурация всей дисковой подсистемы, включая массив RAID 0.

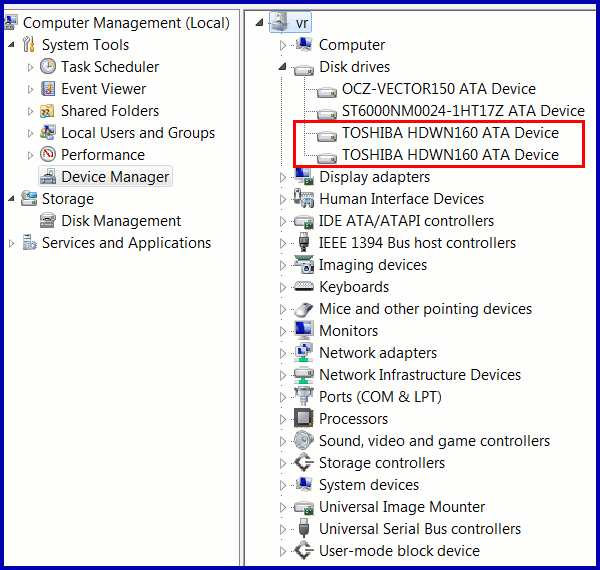

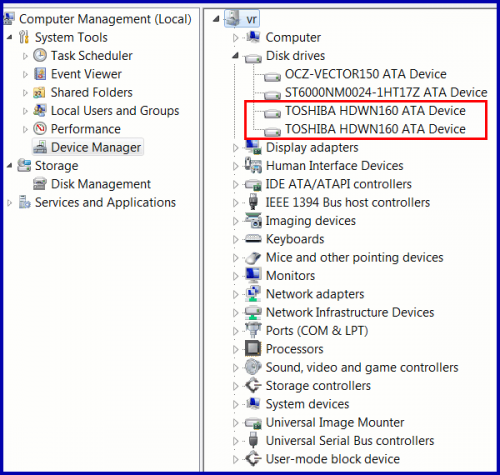

Toshiba N300 6TB RAID 02

Рис. 2.  Конфигурация дисковой подсистемы

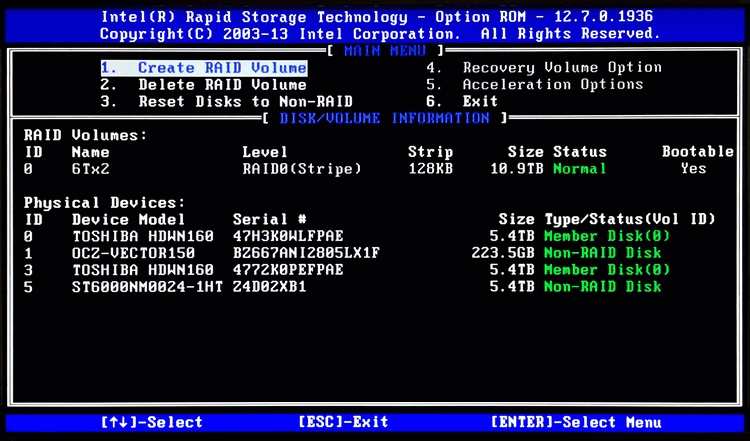

Toshiba N300 6TB RAID 03

Рис. 3.  Объединение двух HDD 6 TB в массив RAID 0

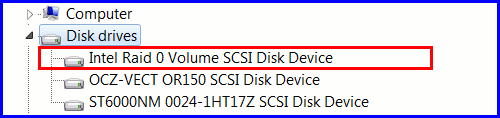

Toshiba N300 6TB RAID 04

Рис. 4.  Конфигурация дисковой подсистемы с массивом RAID 0

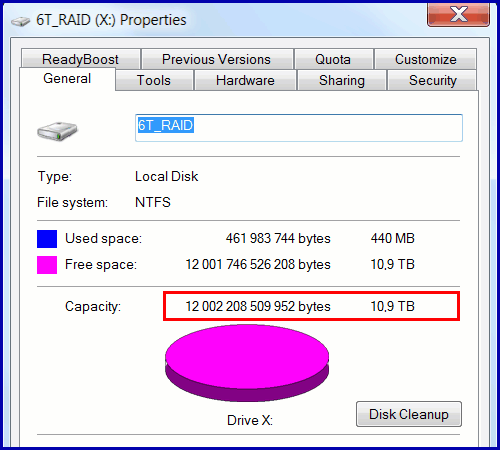

Оценки емкостных параметров массива RAID 0, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, представлены на рис. 5.

Toshiba N300 6TB RAID 05

Рис. 5.  Емкостные параметры массива RAID 0



Оценивая емкостные параметры данного устройства, необходимо напомнить, что производители накопителей информационную емкость своих изделий приводят в десятичных единицах. В десятичных единицах емкость массива RAID 0 из двух HDD 6 TB составляет 12 002 208 509 952 байт (рис. 5). В единицах же, привязанных к двоичной системе счисления, указанное значение преобразуется и приводится уже как 10.9 Тбайт (рис. 5). Остается добавить, что указанные единицы часто обозначаются как KiB, MiB, GiB, TiB.

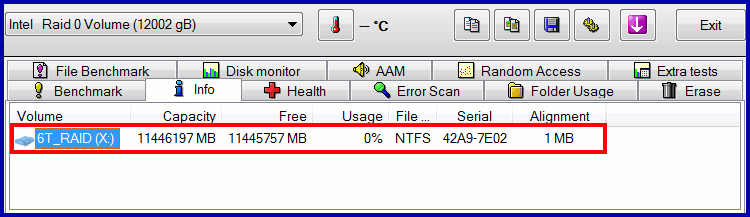

На рис. 6 приведены характеристики массива RAID 0 из HDD 6 TB. Характеристики были определены программой HD Tune Pro 5.00.

Toshiba N300 6TB RAID 06

Рис. 6.  Характеристики массива RAID 0 (программа HD Tune Pro 5.00)



Что же касается скоростных параметров массива RAID 0, составленного из двух HDD 6 TB, то, как и ожидалось, они значительно превышают возможности каждого из указанных жестких дисков. Это было показано в процессе оценки скоростных возможностей HDD 6 TB в конфигурации RAID 0.



Результаты оценок скоростных возможностей HDD 6 TB в конфигурации RAID 0 рассмотрены  в следующих частях  данной статьи.
