HD c частотой до 165 Гц, обладает расширенным функционалом

Евгений Рудометов

 >>    Часть 2

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Прежде, чем перейти к оценке скоростных возможностей монитора LF27F165L, необходимо сделать несколько замечаний. Дело в том, что результаты зависят не только от исследуемого девайса. Действительно, зависят они и от используемого в тестировании компьютера (системного блока), его архитектуры и установленных режимов работы, а также от выбранных интерфейсов и, конечно, от качества интерфейсных кабелей.

Исследование скоростных возможностей монитора LF27F165L осуществлялось с помощью высокопроизводительного игрового ноутбука Thunderobot 911 Plus G3. Выбор объясняется тем, что оба устройства относятся к одному бренду – Thunderobot. Таким образом они формируют единую компьютерную экосистему.

Информационная связь между обоими устройствами осуществлялась с помощью кабелей DP 1.2 и HDMI 1.4. К сожалению, комплектным кабелем воспользоваться не удалось, т. к. обе его вилки являются полноразмерными. В конструкции же указанного ноутбука вместо полноразмерной розетки DP присутствует Mini DP. Поэтому в тестировании был использован сторонний кабель DP (конечно, можно использовать и комплектный кабель, добавив к нему соответствующий переходник). Управление частотой обновления изображения монитора (кадровой частотой монитора) осуществлялось из соответствующего раздела Windows 11 Pro (рис. 9). На рис. 10 приведен скриншот встроенного экранного меню, в котором осуществляется выбор и установка параметров, определяющих работу монитора LF27F165L.

Рис. 9.  Установка частоты LF27F165L
            (кликнуть мышью для увеличения картинки)

Рис.10. Встроенное экранное меню LF27F165L
            (кликнуть мышью для увеличения картинки)

Конечно, успешно работала указанная компьютерная система и с кабелем HDMI. При этом, как и указано в документации LF27F165L, максимальное значение частоты обновления изображения было несколько меньше, чем в случае использования DP, хотя и высоким.

В процессе тестирования данного монитора с настольными компьютерами, в качестве которых использовались Intel NUC8i7INHJA и Intel NUC10i5FNKPA, были получены также очень высокие результаты. Действительно, обе указанные модели показали с кабелем DP — 165 Гц, с HDMI — 144 Гц, то есть предельные значения, заявленные производителем с учетом используемых интерфейсов. Очевидно, что современные модели NUC, созданные на основе новейших процессоров тех же классов, будут показывать результаты не слабее результатов, продемонстрированных их предшественниками в лице указанных устройств.

В заключение необходимо отметить, что в целом игровой монитор Thunderobot Silver Wing LF27F165L оставил положительное впечатление. Это устройство действительно является монитором очень высокого класса, способным удовлетворить потребности широкого круга любителей игр. Что касается выбора и использования видеопортов данного монитора, то геймерами и пользователям, нуждающимся в максимальных значениях частоты обновления изображения на экране монитора, очевидно, лучше воспользоваться DP. Именно с этим вариантом интерфейса они получат максимальные скоростные характеристики — до 165 Гц. Однако отдавая должное DP, следует еще раз напомнить, что и HDMI обеспечивает относительно высокую частоту обновления — до 144 Гц. Но все это достигается при выборе соответствующего компьютера, установки соответствующих режимов его работы и использовании качественных кабелей.

В дополнение к сказанному необходимо отметить, что этот монитор можно применять не только в качестве компонента мобильных или стационарных компьютерных систем. Действительно, его можно с успехом использовать в составе развлекательных комплексов, подключив к его входам, например, внешний TV-тюнер и/или медиаплеер (рис. 11).

Рис. 11. Подключение к монитору TV-тюнера и медиаплеер
             (кликнуть мышью для увеличения картинки)

Достоинства:

• частота обновления до 165 Гц,
• матрица с быстрым откликом,
• высокая яркость изображения,
• поддержка технологий улучшения изображения,
• режим с низкой интенсивностью синей компоненты,
• возможность портретного режима,
• наличие игровых настроек,
• два интерфейса видео (DP, HDMI).

Недостатки:

• неудобное расположение кнопок управления,
• отсутствие динамиков,
• краткая инструкция.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 1


Адрес этой статьи:

•  3.  Thunderobot LF27F165L: монитор для игр. / Rudometov.COM
  https://www.rudometov.com/thunderobot-lf27f165l-monitor-dlya-igr-1/

Сокращенные версии данной статьи:

• 1.  Экспресс-тест монитора Thunderobot LF27F165L. / Rudometov.COM
  https://www.rudometov.com/ekspress-test-monitora-thunderobot-lf27f165l/
• 2.  Игровой монитор Thunderobot Silver Wing LF27F165L. / “Вы и Ваш компьютер”. 2024, №2, с.24-27
• 4.  Thunderobot Silver Wing LF27F165L: идем на рекорд. / It-World.ru
  https://www.it-world.ru/tech/reviews/215406.html?lang=ru
• 5.  Thunderobot Silver Wing LF27F165L: идем на рекорд. / DZEN.ru
  https://dzen.ru/a/Zh6GPzZT7FHAM3o
• 6.  Thunderobot Silver Wing LF27F165L: идем на рекорд. / “IT-Expert”. 2024, №5, с.44-45
  https://www.it-world.ru/itexpert/341/
  В журнале  “IT-Expert” статья имеет наименование «Идем на рекорд».

В статье были использованы материалы:

• https://thunderobot

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов

 >>    Часть 1

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Игровой монитор Thunderobot Silver Wing LF27F165L оснащен 27-дюймовым экраном разрешением 1920 х 1080 пикселей. В изделии используется жидкокристаллическая (ЖК) матрица с быстрым откликом. Она гарантирует естественную цветопередачу без появления искажений и полный охват цветов. Светодиодная (LED) подсветка обеспечивает высокую яркость. Яркость дисплея — до 330 кд/м², контрастность изображения — до 1000:1 (динамическая контрастность — до 1 000 000 : 1). Широкие углы обзора матрицы гарантируют качественную картинку практически под любым углом, что обеспечивает хорошую видимость из любого угла комнаты. Матовая поверхность экрана исключает возникновение бликов. Глубина цвета — 8 бит.

Время отклика достигает 1 мс, частота обновления кадров в случае необходимости может быть увеличена до 165 Гц. Это обеспечивает четкость изображения в динамических  сценах без разрывов и смазывания (рис.4). Используемая высокоскоростная матрица позволяет эффективно использовать монитор в различных игровых сценариях. Ускоренное обновление картинки позволяет не только быстрее целиться, но и видеть соперника раньше, что может стать преимуществом в играх. Данный монитор подходит для игроков высокого уровня.

Рис. 4.  Картинки на экране LF27F165L при 60 и 165 Гц
            (кликнуть мышью для увеличения картинки)

Реализованная в мониторе LF27F165L технология Adaptive Sync точно координирует частоту FPS и частоту обновления экрана для того, чтобы уменьшить время отклика без сдвигов и разрывов изображения.

Отсутствие ШИМ (ШИМ — широтно-импульсная модуляция), обеспечиваемое за счет использования DC dimming подсветки, обеспечивает высокое качество картинки без мерцания. Это снижает утомляемость и позволяет пользоваться монитором на протяжении длительного времени.

Технология Low Blue Light эффективно уменьшает количество синего света в излучаемом цветовом диапазоне. Это обеспечивает защиту глаз и снижает утомляемость, особенно при длительной работе за монитором. Кроме того, это актуально в условиях низкой освещенности, что характерно для вечернего времени.

Из других особенностей следует упомянуть поддержку технологий AMD FreeSync и Nvidia G-Sync Compatible, увеличение яркости в тенях, экранный прицел, счетчик кадровой частоты, таймер, повышение четкости в движении (вставка черного кадра) и др.

Управление монитором осуществляется пятью клавишами. Они расположены на задней панели монитора вблизи правой грани корпуса монитора (на рис 5 они обозначены красно-желтым контуром). При этом нижняя клавиша — это клавиша включения/выключения устройства. На передней панели монитора, справа внизу, находится индикатор питания. Он синий в режиме работы, красный в режиме ожидания и не горит, когда монитор выключен. С помощью остальных четырех клавиш осуществляется вызов на экран монитора меню выбора активного видеопорта, а также экранное меню установки параметров, определяющих работу монитора.

Что же касается расположения данных клавиш, то выбранное конструкторами монитора решение нельзя назвать удачным, так как настройку режимов монитора приходится осуществлять, по сути, на ощупь. Пожалуй, размещение этих пяти элементов управления на передней панели было бы более комфортным вариантом для пользователей. Еще лучше — настройка средствами компьютера или с помощью пульта дистанционного управления. Однако эти возможности в конструкции данного монитора, увы, не предусмотрены.

Подключение внешних устройств к монитору производится посредством видеопортов. Они расположены в нижнем торце корпуса монитора (рис. 6). Здесь же расположены разъемы аудио и электропитания. Доступ к портам и разъемам облегчается, если убрать съемную, по сути, декоративную пластиковую пластину (она на рис. 5 обозначена желтым контуром). Снимается и устанавливается она легко.

Рис. 5.  Задняя панель монитора LF27F165L
            (кликнуть мышью для увеличения картинки)

Рис. 6.  Порты и разъемы монитора LF27F165L
            (кликнуть мышью для увеличения картинки)

Очевидно, что любой монитор нуждается в достаточном и качественном энергопитании. Необходимое энергопитание монитора LF27F165L осуществляется от сети переменного тока через комплектный адаптер (рис. 1, рис. 7). Этот адаптер рассчитан на работу при входном напряжении 100—240 В, 50/60 Гц. Он обеспечивает на выходе до 48 Вт постоянного тока: напряжение — 12 В, ток — до 4 А. Согласно спецификациям LF27F165L максимальная потребляемая мощность данного монитора в рабочем режиме составляет 45 Вт, а в режиме сна — менее 0,5 Вт, в выключенном состоянии — менее 0,3 Вт.

Рис. 7.  Адаптер питания LF27F165L
            (кликнуть мышью для увеличения картинки)

Рассматривая особенности архитектуры монитора LF27F165L, необходимо отметить, что встроенных динамиков у монитора нет. Это обстоятельство, конечно, нельзя назвать достоинством указанной модели. Но у данного монитора есть аудиоразъем 3,5 мм (рис. 6). К данному разъему можно подключить аудиогарнитуру, например, Thunderobot H31. Подключение этой или аналогичной модели гарнитуры обеспечивает качественное индивидуальное прослушивание аудиокомпоненты поступающего в монитор сигнала. А любители громкого звука к этому разъему могут подключить активную звуковую колонку или даже внешний усилитель низких частот с соответствующей мощной акустической системой.

Что же касается видеосигнала, то он в монитор LF27F165L подается через соответствующие порты (рис. 6): либо через DisplayPort версии 1.2 (DP 1.2), либо через HDMI версии 1.4. Кстати, для подключения монитора к компьютеру в составе комплекта поставляется 1,5 м кабель DP 1.2. Необходимо отметить, что кабели DP этого стандарта имеют максимальную пропускную способность 17,28 Гбит/с, то есть больше, чем требуется для реализации заявленных характеристик монитора LF27F165L. Такой кабель благодаря значительному запасу по пропускной способности, как показало тестирование, позволяет устойчиво передавать поток 1080р (Full HD) с частотой обновления изображения до 165 Гц.

Рис. 8.  Подключение LF27F165L к компьютеру
            (кликнуть мышью для увеличения картинки)

В следующей части  данной статьи — результаты тестирования монитора LF27F165L

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 3


Евгений Рудометов

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Для сектора игровых мобильных и стационарных компьютерных систем соответствующие варианты мониторов выпускают многие производители. Свои варианты предлагает и такая известная на российском рынке компания, как Haier. В качестве примера можно привести игровой монитор Thunderobot Silver Wing LF27F165L. Данная модель снабжена 27-дюймовой матрицей с разрешением Full HD и частотой обновления изображения до 165 Гц. В дополнение к этому данное изделие обладает расширенным функционалом, существенно увеличивающим возможности геймеров в современных играх.

Игровой монитор Thunderobot Silver Wing LF27F165L (далее — монитор LF27F165L) поставляется в коробке из плотного картона светло-коричневого цвета (рис. 1). На ее поверхности размещены логотип, наименования бренда и серии, а также традиционные эмблемы условий транспортировки, хранения и утилизации. Данная коробка снабжена небольшой пластиковой ручкой. Это повышает удобство переноски комплекта монитора, особенно учитывая его солидный вес, составляющий почти 10 кг, а также значительные габариты упаковки.

В комплект поставки указанного устройства входят (рис. 1 - рис. 3):

• монитор LF27F165L,
• подставка,
• основание,
• адаптер питания 48 Вт, обеспечивающий на выходе 12 В и ток до 4 А,
• электрический кабель для адаптера с вилкой европейского стандарта,
• кабель Display Port 1,5 м с полноразмерными вилками,
• шпильки для крепления VESA,
• краткое руководство пользователя,
• гарантийный талон.

Рис. 1.  Комплект монитора LF27F165L
            (кликнуть мышью для увеличения картинки)

Рис. 2.  Список компонентов комплекта

Сборка и подключение игрового монитора LF27F165L осуществляется без использования каких-либо инструментов. Изделие выполнено в безрамочном дизайне (трехсторонний). Подставка и основание, входящие в комплект, обеспечивают устойчивое положение монитора на столе и предусматривают возможность регулировки высоты и изменение угла наклона и поворота. Действительно, конструкция предусматривает регулировку по высоте в диапазоне 90 мм, поворот влево-вправо на 45 градусов, изменение угла наклона от -5 до +15 градусов. Регулируемый стенд монитора позволяет удобно настроить рабочее место под различные сценарии использования. Возможен также поворот экрана на 90 градусов, что позволяет показвать картинки на экране в «портретном режиме». А еще конструкция монитора допускает возможность его фиксации на стене при помощи кронштейна VESA 75 х 75 мм.

Внешний вид монитора приведен на рис. 3, основные параметры представлены в таблице 1.

Рис. 3.  Внешний вид монитора LF27F165L

Таблица 1. Основные технические характеристики
монитора LF27F165L

В следующей части  данной статьи — о технологиях и конструкции монитора

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 2


Евгений Рудометов



(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Проводная игровая аудиогарнитура H31 (далее — гарнитура H31) поставляется в относительно небольшой картонной коробке (рис. 1). На ее поверхности традиционно размещены логотип, наименования бренда и модели, а также некоторые ее характеристики.

Рис. 1.  Коробка с комплектом гарнитуры H31
            (кликнуть мышью для увеличения картинки)

В состав комплекта входят (рис. 2, рис. 3):

• тщательно упакованная аудиогарнитура H31 (рис. 2),
• краткое руководство пользователя,
• гарантийный талон.

Рис. 2.  Упакованная гарнитура H31
            (кликнуть мышью для увеличения картинки)

Рис. 3.  Комплект гарнитуры H31
            (кликнуть мышью для увеличения картинки)

Гарнитура H31 подходит к ноутбукам и десктопам с портами USB 1.1 / USB2.0 / USB 3.0. Подключается к компьютеру через его порт USB. Поддерживается операционными системами Windows XP/Vista/7/8/10/11. С этими операционными системами (ОС) поиск и установка специального драйвера силами пользователя не требуется, так как все необходимые действия выполняются самой ОС.

Внешний вид гарнитуры H31 представлен на рис. 4, основные параметры приведены в таблице 1.

Рис. 4.  Гарнитура H31
            (кликнуть мышью для увеличения картинки)

Таблица 1. Основные параметры гарнитуры H31

В аппаратно-программных средствах гарнитуры H31 специалисты реализовали технологию виртуального объемного звука 7.1. Эта технология обеспечивает в наушниках «объемный звук, который автоматически отсекает шум и отвлекающие факторы». Это помогает геймеру определить местонахождение противника и повысить шансы на успех в игре.

Для усиления внешнего эффекта они добавили многоцветную динамическую подсветку «Breathing». Эта подсветка, действительно, симпатична и создает особую игровую обстановку.

Адаптивная конструкция гарнитуры H31 имеет плавающее оголовье для комфортной посадки без лишнего давления. При этом звуковые драйверы диаметром 50 мм обеспечивают хороший звук. Дополненные мягкими амбушюрами они обеспечивают комфорт пользователю даже при длительном использовании данного устройства.

Гарнитура H31 дополнена чувствительным микрофоном с шумоподавлением. Этот микрофон снабжен гибким креплением, благодаря чему можно быстро и удобно настроить его под себя. Остается добавить, что микрофон снабжен внутренним светодиодом, что не только красиво, но и удобно. Особенно удобен подсвеченный микрофон в условиях низкой освещенности.

С элементами гарнитуры H31 можно ознакомиться на рис. 5.

Рис. 5.  Комплект гарнитуры H31
            (кликнуть мышью для увеличения картинки)

В заключение необходимо добавить, что пользоваться аудиогарнитурой Thunderobot H31 удобно не только в играх, но и в программных приложениях, работа которых требует голосового общения. В качестве примеров можно привести Skype, Telegram, WhatsApp. С подобными приложениями аудиогарнитуры являются полезными и востребованными инструментами.

Адрес этой статьи:

•  2.  Thunderobot H31: гарнитура для игр. / Rudometov.COM
  https://www.rudometov.com/thunderobot-h31-garnitura-dlya-igr/

Сокращенная версия данной статьи:

• 1.  Игровая гарнитура Thunderobot H31. / “Компьютер Mouse”. 2024, №2, с.9-10

В статье были использованы материалы:

• https://thunderobot.ru



(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)


Евгений Рудометов

 >>    Часть 2

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Для управления энергопотреблением мыши ML702 на аппаратном уровне в ее конструкции предусмотрен миниатюрный переключатель питания. Он расположен на нижней поверхности (рис. 5). Этот переключатель имеет три положения:

• правое положение — мышка включена и подсветка включена,
• среднее положение — мышка включена, а подсветка выключена,
• левое положение — полное выключение мыши.

Рис. 6. Элементы мыши ML702
           (кликнуть мышью для увеличения картинки)

Остается добавить, что пользоваться мышью удобно не только в играх, но и при выполнении обычных компьютерных приложений, примером которых являются Microsoft Office, Adobe Photoshop и т.п. Кстати, как оказалось, мышь не теряет работоспособности на полированной поверхности стола. Это бывает удобно, хотя, конечно, все-таки в качестве рабочей поверхности много удобнее и надежнее использовать традиционные компьютерные коврики.

А еще, рассматривая особенности данного устройства, необходимо отметить, что мышь ML702 обладает сравнительно большим радиусом действия. Как утверждает производитель и как подтвердило тестирование, комплект мыши с приемником действительно способен обеспечить большой радиус действия, достигающий 10 м.

В заключение следует отметить, что указанная мышь может быть полезной не только геймерам, но и для широкого круга пользователей мобильных и стационарных ПК. Более того, благодаря большому радиусу действия она может быть удобна еще и, например, в качестве элемента управления стационарным мультимедийным комплексом. Такой комплекс может быть построен на основе настольного или даже мобильного компьютера, большого дисплея высокого разрешения, мощного усилителя низких частот (УНЧ) и соответствующей акустической системы. Однако эта тема уже других статей, и возможно она будет продолжена в будущих публикациях.

Достоинства:

• симметричный дизайн,
• беспроводной и проводной интерфейсы,
• семь программируемых элементов управления,
• семь уровней разрешения с семью цветами подсветки,
• наличие встроенного аккумулятора,
• индикация текущего заряда,
• большой радиус действия,
• поддержка разными версиями ОС,
• не требуется специальный драйвер.

Недостатки:

• не выявлено в процессе краткого тестирования.


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 1

Адрес этой статьи:

•  2.  Thunderobot ML702: мышка для игр. / Rudometov.COM
  https://www.rudometov.com/thunderobot-ml702-myishka-dlya-igr-1/

Сокращенная версия данной статьи:

• 1.  Игровая мышь Thunderobot ML702. / “Компьютер Mouse”. 2024, №2, с.6-8

В статье были использованы материалы:

• https://thunderobot.ru

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов



(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Со времени разработки первой компьютерной мыши (мышки), созданной и продемонстрированной еще в первой половине шестидесятых годов Дугласом Энгельбартом (Douglas Engelbart), ее многочисленные потомки подверглись многократным модернизациям.

Первая компьютерная мышь
(кликнуть мышью для увеличения картинки)

В результате эволюции чисто механические и нередко весьма громоздкие и сравнительно массивные варианты мышей были постепенно вытеснены компактными оптическими моделями. Благодаря использованию более совершенных материалов и электронных элементов уменьшился вес данных устройств, конструкторы и дизайнеры сделали их удобнее для выполнения различных компьютерных задач. Но главное — оптические мыши отличаются от своих многочисленных предшественников более высокими показателями надежности, разрешения, точности позиционирования.

Конечно, в процессе эволюции мышей менялись и их интерфейсы. Освоив сначала мегагерцевые, а спустя короткое время и гигагерцевые радиодиапазоны, оптические мыши постепенно стали приобретать автономность, что значительно повысило удобство их использования.

Все это в совокупности с новейшими эргономическими разработками и перспективными технологиями сделали эти компактные устройства управления компьютерами очень удобными и надежными. И это, конечно, способствовало росту их популярности среди многочисленных обладателей мобильных и стационарных компьютерных систем.

Как пример интересной модели, можно привести игровую мышь Thunderobot ML702. Эта модель представлена рынку игровых аксессуаров компанией Haier, которая уже хорошо известна российским геймерам. Формально эту игровую модель данная компания позиционирует как беспроводную. Однако, как следует из описания этой мыши и подтверждается ее тестированием, по факту она является моделью с двумя интерфейсами. Это, кстати, только расширяет ее функциональность и повышает ее потребительскую ценность в глазах потенциальных пользователей.

Итак, мышь Thunderobot ML702 (далее — мышь ML702) поставляется в небольшой картонной коробке. На ее поверхности традиционно для аксессуаров Thunderobot размещены: изображение логотипа, наименования бренда и модели, а также некоторые характеристики изделия. Внутри этой коробки — пластиковый контейнер с тщательно упакованными компонентами комплекта.

Рис. 1. Коробка с комплектом мыши ML702
           (кликнуть мышью для увеличения картинки)

В состав этого комплекта входят (рис. 2):

• мышь ML702,
• USB приемник,
• кабель с вилками USB,
• краткое руководство пользователя,
• гарантийный талон.

Рис. 2. Комплект мыши ML702
           (кликнуть мышью для увеличения картинки)

Мышь ML702 поддерживается операционными системами Windows XP/Vista/7/8/10/11. С этими операционными системами (ОС) поиск и установка специального драйвера силами пользователя не требуется, так как все необходимые действия выполняются самой ОС.

Внешний вид мыши ML702 представлен на рис. 3, основные параметры приведены в таблице 1.

Рис. 2. Мышь ML702
           (кликнуть мышью для увеличения картинки)

Таблица 1. Основные параметры мыши ML702

В следующей части  данной статьи — о конструктивных особенностях и некоторых технологиях, реализованных в конструкции мыши ML702



(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 2


Евгений Рудометов


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Игровой монитор Thunderobot Silver Wing LF27F165L относится к моделям серии Silver Wing (далее — монитор LF27F165L). Снабжен 27-дюймовой матрицей с разрешением Full HD и частотой до 165 Гц, обладает расширенным функционалом. Поставляется в коробке из плотного картона светло-коричневого цвета (рис. 1). В комплект поставки указанного устройства входят (рис. 1):

• монитор LF27F165L
• подставка,
• основание
• адаптер питания 50 Вт,
• электрический кабель для адаптера с вилкой европейского стандарта,
• кабель Display Port,
• шпильки для крепления VESA,
• краткое руководство пользователя,
• гарантийный талон.

Рис. 1. Комплект монитора LF27F165L

Сборка и подключение игрового монитора LF27F165L осуществляется без использования каких-либо инструментов. Предусмотрена регулировка по высоте в диапазоне 90 мм, поворот влево-вправо возможен на 45 градусов, угол наклона меняется от -5 до +15 градусов.

Внешний вид монитора представлен на рис. 2, основные параметры — в таблице 1.

Рис. 2. Внешний вид монитора LF27F165L
          (кликнуть мышью для увеличения картинки)

Таблица 1. Основные технические характеристики
монитора LF27F165L

Видеосигнал в монитор подается через соответствующие порты: либо через DisplayPort версии 1.2 (DP 1.2), либо через HDMI версии 1.4.

Управление монитором осуществляется пятью клавишами. Они расположены на задней панели монитора вблизи правой грани корпуса монитора. С их помощью включается устройство и может быть вызвано экранные меню выбора активного видеопорта и/или экранного меню установки параметров, определяющих работу монитора.

Исследование монитора LF27F165L осуществлялось с помощью компактной настольной системы Intel NUC8i7INHJA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i7-8565U (ядер/потоков — 4/8, кэш — 8 Мбайт, тактовая частота — до 4,6 ГГц, TDP — 15 Вт). Видеографика в этой настольной системе предствалена решением на дискретных элементах, представленных Radeon 540X с 2GB GDDR5.

Учитывая распространенность в настольных и мобильных системах HDMI, в экспресс-тестировании монитора LF27F165L был использован сторонний кабель HDMI.

Как было установлено, начальная частота составляет 60 Гц. Но в соответствующем разделе Windows 10 можно выбрать желаемую частоту.

На рис. 3 приведен скриншот встроенного экранного меню Windows 10, в котором осуществляется выбор и установка значений разрешения и кадровой частоты. Эти параметры определяют работу видеоподсистемы Intel NUC8i7INHJA и, соответственно, монитора LF27F165L.

На рис. 4 — экранное меню монитора LF27F165L с параметрами, определяющих работу монитора LF27F165L. Здесь видно, что в варианте подключения монитора через HDMI кадровая частота составляет 144 Гц, то есть довольно высокая.

Рис. 3. Выбор частотного режима видеоподсистемы
          (кликнуть мышью для увеличения картинки)

Рис. 4. Экранное меню монитора LF27F165L
          (кликнуть мышью для увеличения картинки)

Таким образом, игровой монитор Thunderobot Silver Wing LF27F165L действительно поддерживает высокие частоты. Что касается частоты 165 Гц, то соответствующие эксперименты будут проведены в последующих исследованиях данного монитора.


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов


 >>    Часть 2


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Рассматриваемый ноутбук Thunderobot 911 Plus G2 Max укомплектован предварительно установленными программами, облегчающими настройку и эксплуатацию данной высокопроизводительной системы. Среди них, например, операционная система Windows 11 Pro и версия Microsoft Office (по-видимому триал-версия). Кроме того, установлены демонстрационные игровые программы, средства настройки видеоподсистемы и ряд других программ. А еще в комплекте программного обеспечения присутствует интересная и весьма полезная фирменная утилита Control Center 3.0. С помощью этой утилиты пользователь может задавать режимы работы ноутбука и его системы охлаждения электронных компонентов.

Рис. 14. Главная страница утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

На главной странице утилиты Control Center 3.0 (рис. 14) находятся иконки шести функциональных блоков. Они позволяют выбрать следующие режимы:

• “Power Modes” — уровень производительности компьютерной системы,
• “FlexiKey” — переназначение клавиш,
• “LED Keyboard” — режимы подсветки клавиатуры,
• “GPU Overclocking” — режимы разгона (overclocking) GPU,
• “Fan Speed Control” — установка скоростей вращения вентиляторов,
• “Preference” — дополнительные опции.

Рис. 15. Страница “Power Modes” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

Выбор блока “Power Modes” (стр. 14) обеспечивает доступ к выбору одного из четырех режимов мощности компьютерной системы (рис. 15):

• «Производительность»,
• «Энергосбережение»
• «Развлечения»,
• «Тихо».

Рис. 16. Страница “FlexiKey” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

В блоке “FlexiKey” (стр. 14) пользователю предоставляется возможность назначить клавишам клавиатуры и кнопкам мыши желаемые функции, отличные от стандартных (стр. 16).

Рис. 17. Страница “LED Keyboard” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

С помощью “LED Keyboard” (стр. 14) фирменной утилиты Control Center 3.0т можно выбрать любой из более десятка доступных цветов (стр. 17). Кроме того, можно установить необходимую яркость из четырех возможных уровней (стр. 17). Кстати, если не печатать на клавиатуре в течение примерно 30 секунд, то подсветка автоматически выключается. Имеется возможность установки времени ее отключения по таймеру (стр. 17).

Рис. 18. Страница ”GPU Overclocking” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

Блок “GPU Overclocking” (стр. 14) ориентирован на любителей разгона (overclocking). В этом разделе пользователь ноутбука может менять режимы работы GPU в лице Nvidia GeForce RTX 4060 Laptop GDDR6 8 Гбайт. Можно осуществлять независимой разгон ядра и памяти при контроле температуры GPU (стр. 18).

Рис. 19. Страница ”Fan Speed Control” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

В “Fan Speed Control” (стр. 14) задаются режимы работы средств поддержки оптималных температурных режимов в лице встроенных вентиляторов кулеров. Управление скоростью их вращения осуществляется в трех возможных вариантах (стр. 19):

• “Автоматический”,
• “МАКСИМУМ”,
• “Ручной”.

В режиме “Автоматический” работа кулерных вентиляторов задается встроенными датчиками. В режиме “МАКСИМУМ” значения скоростей вращения вентиляторов устанавливаются максимальными и не зависят от показаний датчиков. В режиме “Ручной” пользователь сам в ручном режиме задает значения скоростей вращения вентиляторов кулеров.

Рис. 20. Страница “Preference” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

В “Preference” (стр. 14) можно установить пределы зарядки аккумулятора (стр. 20). Кроме того, можно изменить функции некоторых клавиш клавиатуры (стр. 20), а также включить фильтр (стр. 20) синего света с целью снижения негативного воздействия экрана дисплея на глаза.

В следующей части  данной статьи — заключение

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)


>>    Часть 4


Евгений Рудометов


 >>    Часть 4


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Заключение

В заключение следует еще раз отметить, что ноутбук Thunderobot 911 Plus G3 Pro является очень мощной моделью, построенной на основе современных высокопроизводительных компонентов. Эта модель снабжена качественным 17,3-дюймовым FHD дисплеем с частотой обновления 144 Гц, полноразмерной клавиатурой с многоцветной подсветкой и большим тачпадом, а также скоростными проводными и беспроводными интерфейсами. Указанный ноутбук способен составить конкуренцию и ноутбукам, и даже многим моделям настольных компьютеров. Благодаря использованию высокопроизводительных современных компонентов ноутбук Thunderobot 911 Plus G3 Pro способен решать широкий круг задач, включая ресурсозатратные. А, как известно, пользователи, профессионалы и любители, нередко нуждаются в мощных мобильных системах для выполнения сложных вычислений и работы с разнообразным мультимедийным контентом. К последнему относятся, например, 2D- и 3D-видео форматов Full HD и 4K, а также VR, AR и, конечно, современные игры, требующие часто значительных компьютерных ресурсов.

Из выявленных недостатков необходимо отметить отсутствие в конструкции ноутбука Thunderobot 911 Plus G3 Pro карт-ридера и слишком краткое руководство пользователя. Последнее затрудняет знакомство с данным компьютером и последующую работу с ним. Особенно это критично на начальном этапе изучения аппаратно-программных средств.

Следует также добавить, что, несмотря на широкие функциональные возможности ноутбука Thunderobot 911 Plus G3 Pro, они могут быть улучшены. Это можно сделать, например, путем увеличения информационного объема оперативной памяти установкой второго SO-DIMM (Intel Core i5-13500H позволяет увеличить ОЗУ до 64 Гбайт), а также дисковой подсистемы установкой дополнительного 2,5-дюймового SATA-накопителя. Но об этом в одной из следующих статей.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Достоинства

• Высокая производительность,
• интересный дизайн и качественная сборка,
• скоростные проводные и беспроводные порты,
• матовый 17,3” AHVA IPS дисплей с узкими рамками,
• FullHD и высокая частота обновления экрана,
• полноразмерная клавиатура с многоцветной подсветкой,
• гибридная видеоподсистема с Nvidia GeForce RTX 4060,
• ОЗУ с SO-DIMM DDR5-4800 16 Гбайт,
• скоростной M.2 SSD с PCIe 4.0 x4,
• возможность установки 2-го SO-DIMM и дополнительного 2,5” накопителя,
• фирменное ПО настройки и управления системой.

Недостатки

• Высокое энергопотребление,
• отсутствие карт-ридера,
• краткое руководство пользователя.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 1

Сокращенные версии данной статьи:

• 1.  Мощный игровой ноутбук Thunderobot 911 Plus G3 Pro. / “Вы и Ваш компьютер”. 2023, №11, с.22-26
• 2.  Экспресс-тест ноутбука Thunderobot JT009R00BRU. / Rudometov.COM
  https://www.rudometov.com/ekspress-test-noutbuka-thunderobot-jt009r00bru/
• 3.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / It-World.ru
  https://www.it-world.ru/tech/reviews/198646.html
• 4.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / DZEN.ru
  https://dzen.ru/a/ZYW327MiklGf0sLj?experiment=948519
• 5.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / “IT-Expert”. 2023, №12
  https://www.it-world.ru/itexpert/337/
• 6.  Игровой 17,3” ноутбук Thunderobot 911 Plus G3 Pro. / PCnews.ru
  https://pcnews.ru/top/news/week/Thunderobot_911_Plus_G3_Pro-1366904.html#gsc.tab=0
• 7.  Thunderobot 911 Plus G3 Pro: высокопроизводительный игровой ноутбук. / PCnews.ru
  https://pcnews.ru/top/articles/week/Thunderobot_911_Plus_G3_Pro-1366903.html#gsc.tab=0

 Адрес этой статьи:

• 8. Thunderobot 911 Plus G3 Pro. / Rudometov.COM
  https://www.rudometov.com/thunderobot-911-plus-g3-pro-1/

В статье были использованы материалы:

• https://thunderobot.ru

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов


 >>    Часть 3


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Производительность

Оценки производительности подсистем ноутбука Thunderobot 911 Plus G3 Pro были выполнены с помощью популярных тестовых программ: AIDA64 v.6.92.6632, CrystalDiskMark 8.0.1 x64, CPU-Z Ver.2.08.0.x64, PerformanceTest 11.0 (PassMark).

Результаты приведены на рис. 21 – рис. 23:

• рис. 21 — оценки производительности встроенных в процессор видеосредств Intel Iris Xe Graphics (в одноканальном варианте ОЗУ — Intel UHD Graphics) и видеосредств GPU Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт,
• рис. 22 — оценки подсистемы оперативной памяти (один SO-DIMM Samsung DDR5-4800 16 Гбайт),
• рис. 23 — оценки скоростных параметров накопителя M.2 SSD (SSST CL5-8D512).

Рис. 21. Оценки встроенных и дискретных видеосредств
             (кликнуть мышью для увеличения картинки)

Рис. 22. Оценки подсистемы ОЗУ

Рис. 23. Оценки скоростных параметров SSD
             (кликнуть мышью для увеличения картинки)

На рис. 24 представлены оценки производительности мобильного процессора Intel Core i5-13500H, на основе которого создана архитектура рассматриваемого ноутбука, и сравнение его с процессором Intel Core i9-11900K для настольных систем. Как следует из приведенных оценок, полученных в процессе выполнения данного теста, мобильный процессор в однопоточном режиме показал свое 8% преимущество, а в многопоточном — практически равен своему сопернику, уступая ему менее 0,4%.

Рис. 24. Оценки производительности CPU Intel Core i5-13500H

Рис. 25. Оценки производительности подсистем тестируемых компьютеров
             (кликнуть мышью для увеличения картинки)

На рис. 25 представлены оценки производительности подсистем ноутбука Thunderobot 911 Plus G3 Pro, выполненные с помощью тестовой программы PerformanceTest 11.0. Эти данные вместе с результатами тестирования трех других компьютеров были сведены в таблицу 2 для сравнения и анализа.

Итак, первый компьютер — это рассматриваемый в данной статье ноутбук Thunderobot 911 Plus G3 Pro. Создан, как подробно описывалось выше, на основе процессора Intel Core i5-13500H (ядер/потоков — 12/16, кэш — 18 Мбайт, тактовая частота — до 4,7 ГГц, TDP — 45 Вт) с гибридной видеоподсистемой, состоящей из Intel Iris Xe Graphics (в 1-канальном варианте ОЗУ — Intel UHD Graphics) и Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт. В данной модели ноутбука (JT009R00BRU) используются один SO-DIMM Samsung DDR5-4800 16 Гбайт (второй слот оставлен свободным для выполнения апгрейда силами пользователя) и один твердотельный накопитель SSSTC SSD 512 Гбайт (M.2 2280, PCIe 4.0 x4).

Второй компьютер — компактная настольная система Intel NUC10i5FNKPA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i5-10210U (ядер/потоков — 4/8, кэш — 6 Мбайт, тактовая частота — до 4,2 ГГц, TDP — 15 Вт) с Intel UHD Graphics. В этом компьютере используются два SO-DIMM Kingston DDR4-2666 по 4 Гбайт (общий информационный объем — 8 Гбайт) и один M.2 2280 SSD с интерфейсом PCIe 3.0 x4 (после очередной модернизации — Intel SSD 720p 2048 Гбайт).

Третий компьютер — компактная настольная система Intel NUC8i7INHJA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i7-8565U (ядер/потоков — 4/8, кэш — 8 Мбайт, тактовая частота — до 4,6 ГГц, TDP — 15 Вт) с Intel UHD Graphics 620. Но несмотря на присутствие встроенных средств, за видео в этой настольной системе отвечает решение на дискретных элементах, представленных Radeon 540X с 2GB GDDR5. В дополнение к этому в компьютере используются оперативная память, выполненная на основе встроенных чипов LPDDR3-2133 1.2V с общим информационным объемом 8 Гбайт, и один M.2 2280 SSD с интерфейсом PCIe 3.0 x4 (после очередной модернизации — Intel SSD 720p 1024 Гбайт).

Четвертый компьютер — ноутбук HP ENVY 17. Создан на основе мобильного процессора Intel Core i7-2630QM (ядер/потоков — 4/8, частота — 2 ГГц, кэш L3 —6 Мбайт). В этом компьютере после его очередной модернизации используются два SO-DIMM DDR3 по 8 Гбайт и два 2,5” SSD SATA, представленных моделями SSD 200 Гбайт (диск C) и SSD 1 Тбайт (диск D).

Таблица 2.  Оценки производительности подсистем компьютеров

А еще необходимо добавить, что кроме указанных тестов, ноутбук Thunderobot 911 Plus G3 Pro без каких-либо проблем воспроизводил файлы аудио и видео разных форматов, включая 2D и 3D разрешения Full HD и 4К.

Высокие результаты данный ноутбук показал и в играх. Известно, что они нередко требуют очень больших ресурсов, среди которых главными являются производительность процессора и производительность видеоподсистемы. Так, например, при установке высоких настроек в популярных играх удалось достичь следующих высоких показателей:

• Control — до 125 fps,
• God of War — до 75 fps,
• Atomic Heart — до 68 fps,
• Cyberpunk 2077 — до 85 fps и т. п.

В следующей части  данной статьи — заключение


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)


>>    Часть 5


Евгений Рудометов


 >>    Часть 1


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Архитектура и основные компоненты

Архитектура ноутбука Thunderobot 911 Plus G3 Pro основана на процессоре Intel Core i5-13500H (рис. 3).

Этот высокопроизводительный мобильный процессор (CPU) с кодовым наименованием Raptor Lake создан по технологии Intel 7, выпущен в первом квартале 2023 г. В его микроархитектуре присутствует четыре высокопроизводительных P-ядра (Performance cores) и восемь энергоэффективных E-ядер (Efficient cores).

Каждое из P-ядер обеспечивает обработку до двух потоков данных. При этом базовая частота обработки данных составляет 2,6 ГГц. Однако в турборежиме P-ядра способны работать на тактовой частоте до 4,7 ГГц.

Что касается E-ядер, то они работают только в однопоточных режимах. Базовая частота обработки данных этими ядрами составляет 1,9 ГГц, а максимальная частота — до 3,5 ГГц в турборежиме.

Совместная работа высокопроизводительных P-ядер и энергоэффективных E-ядер процессора Intel Core i5-13500H обеспечивает одновременную обработку до 16 потоков данных.

Рис. 3. Основные параметры CPU Intel Core i5-13500H

Конечно, для компьютеров с мобильными процессорами Intel тринадцатого поколения были разработаны соответствующие рекомендации и целый ряд платформ. Среди них есть вариант для H-процессоров 13-го поколения Intel Core i5/i7/i9 (рис. 4), к которым относится Intel Core i5-13500H. Один из таких вариантов и был реализован в архитектуре ноутбука Thunderobot 911 Plus G3 Pro, созданного на основе современных компонентов. Однако обо всем по-порядку.

Рис. 4. Платформа для систем с CPU Intel Core i5-13500H

Использованный в данном ноутбуке процессор Intel Core i5-13500H снабжен интегрированными в его состав относительно высокопроизводительными видеосредствами. В данном случае это Intel Iris Xe Graphics. Они снабжены исполнительными блоками (EU), способными работать на частоте до 1,45 ГГц (рис. 5), что обеспечивает высокие уровни производительности. Правда, согласно техническому описанию процессора Intel Core i5-13500H указанные сравнительно мощные видеосредства полностью раскрывают свои возможности только в двухканальных конфигурациях подсистемы оперативной памяти (ОЗУ). Однако в одноканальных комплектациях ОЗУ они функционируют и определяются как Intel UHD Graphics (рис. 5).

Оценивая возможности видеоподсистемы рассматриваемого ноутбука, необходимо добавить, что в дополнение к интегрированным видеосредствам процессора в данном мобильном компьютере присутствуют видеосредства на дискретных элементах в лице Nvidia GeForce RTX 4060 Laptop GDDR6 8 Гбайт. Это решение (дата выпуска 22.02.2023 г.) создано на основе чипа AD107. Входящие в состав указанных видеосредств компоненты в лице 3072 ядер, 128-разрядной шины памяти и др. элементов обеспечивают значительно большие уровни производительности по сравнению с Intel Iris Xe Graphics. Особенно сильно преимущество видеосредств на дискретных элементах проявляется, как уже отмечалось, в варианте одноканального ОЗУ, что не позволяет достичь максимальной производительности встроенному в процессор решению.

Рис. 5. Параметры видеосредств Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

В зависимости от вычислительной нагрузки у процессора Intel Core i5-13500H, как и у других моделей, меняется уровень энергопотребления и теплообразования (TDP). При этом согласно спецификациям базовый уровень TDP этого процессора составляет 45 Вт. Однако в режимах Turbo уровень TDP на короткое время может повышаться до 95 Вт.

Еще более мощным потребителем энергии (115 Вт согласно описанию и оценкам тестов) являются видеосредства Nvidia GeForce RTX 4060, дополненные чипами видеопамяти. Кстати, результаты тестирования показывают, что данное мобильное решение по производительности практически не уступают родственному настольному варианту с таким же объемом памяти, как в мобильном варианте.

Подсистема оперативной памяти ноутбука Thunderobot 911 Plus G3 Pro представлена одним модулем SO-DIMM Samsung DDR5-4800 16 Гбайт. Второй слот свободен. Он зарезервирован для второго модуля ОЗУ. Этот второй модуль в случае необходимости расширения адресного пространства пользователь ноутбука приобретает и устанавливает самостоятельно.

Рис. 6. Параметры ОЗУ

В качестве энергонезависимой памяти используется SSD-накопитель SSSTC CL5-8D512 производства компании SSSTC — Solid State Storage Technology Corporation — дочерняя компания корпорации KIOXIA. Этот накопитель форм-фактора M.2 2280 обладает емкостью 512 Гбайт и подключается к системе через 4 линии PCIe 4.0. Этот накопитель обеспечивает хранение и работу установленной производителем ноутбука операционной системы Windows 11 Pro, а также ряда системных и прикладных программ. На этом же накопителе сохраняются пользовательские программы и данные, например, рабочие документы, файлы аудио и видео, фотографии и т. п.

Остается добавить, что в дополнение к установленному M.2 SSD конструкторы ноутбука предусмотрели возможность установки еще и 2,5-дюймового дополнительного накопителя с интерфейсом SATA. Этот накопитель, как и в случае со вторым модулем ОЗУ, пользователь ноутбука приобретает и устанавливает самостоятельно.

Рис. 7. Параметры SSD
            (кликнуть мышью для увеличения картинки)

Очевидно, что высокое энергопотребление комплектующих требует адекватных средств энергопитания. При этом автономное электропитание ноутбука осуществляется от встроенного Li-Pol аккумулятора с высокой энергоемкостью, составляющей 53,35 Вт·ч. В стационарном же режиме — от сети переменного тока через комплектный адаптер (рис. 8, рис. 1), обеспечивающий до 230 Вт выходного тока (20 В и до 11,5 А). Взвешивание этого адаптера показало, что его вес составляет 575 г, сетевого кабеля питания — 124 г, то есть совместно это составляет без малого (1 г) практически 700 г. Учитывая высокое энергопотребление Thunderobot 911 Plus G3 Pro, целесообразно эти компоненты держать всегда под рукой. А в случае необходимости перемещения ноутбука придется носить вместе с ним и эти 700-граммовые компоненты, так как без них время работы данной высокопроизводительной компьютерной системы в случае ресурсозатратных задач, к которым относятся, в частности, многие современные популярные игры, будет, увы, весьма непродолжительным.

Рис. 8. Адаптер электропитания  и  его параметры
            (кликнуть мышью для увеличения картинки)

Внешнее энергопитание ноутбука Thunderobot 911 Plus G3 Pro от адаптера и проводная связь с внешними периферийными устройствами осуществляется через порты, размещенные по торцам корпуса ноутбука (рис. 2). При этом сзади расположены USB-C, разъем электропитания, Mini DisplayPort 1.4 и HDMI 2.0 (рис. 9, рис. 2).

Рис. 9. Порты задней панели ноутбука

Слева находятся два порта USB-A (один из них USB 2.0) и два аудиоразъема (рис. 10, рис. 2).

Рис. 10. Порты левой панели ноутбука

Справа находятся порты USB-A и RJ-45 (рис. 11, рис. 2).

Рис. 11. Порты левой панели ноутбука

Спереди — индикаторы активности накопителей, состояния сетевого соединения и уровня заряда аккумулятора (рис. 2).

Беспроводную связь обеспечивают контроллеры Wi-Fi 6 (IEEE 802.11 b/g/n/ac/ax) и Bluetooth 5.2.

Ноутбук Thunderobot 911 Plus G3 Pro снабжен 17,3” дисплеем с матрицей типа AHVA IPS. Этот тип матрицы является воплощением одной из самых передовых технологий. Разработка компании AU Optronics. Является разновидностью IPS. Обладает высокой разрешающей способностью, улучшенными углами обзора, широкой цветовой палитрой, высоким быстродействием. Все это обеспечивает не только очень высокое качество изображения с разрешением Full HD (1920 x 1080), но и частоту обновления 144 Гц, что особенно актуально для современных динамичных программ. Соотношение сторон экрана является стандартным и составляет 16:9. Поверхность экрана матовая, что повышает комфортность работы особенно в условиях наличия ярких внешних источников света.

Традиционно над матрицей расположены два микрофона, веб-камера (1 Mp, 720p) и отверстие светодиода индикации/подсветки (рис. 12).

Рис. 12. Веб-камера, микрофоны, светодиод

Остается добавить, что рамки окружающие матрицу слева и справа очень узкие: всего примерно 7 мм от области изображения до кромки дисплея, визуально они смотрятся даже меньше. Важно, что узкие рамки позволили сделать ноутбук в целом компактнее многих конкурирующих изделий, кстати, при сохранении возможности использования в конструкции ноутбука полноразмерной клавиатуры (рис. 13).

Рис. 13. Клавиатура и тачпад ноутбука Thunderobot 911 Plus G3 Pro
             (кликнуть мышью для увеличения картинки)

Клавиатура (рис. 13) у данного ноутбука мембранного типа, с блоком цифровых клавиш. Размеры основных клавиш составляют 14 х 14 мм, а функциональных — 12,5 х 9 мм. Ход клавиш составляет около полутора миллиметров, срабатывания происходят четко и тихо. Работать за такой клавиатурой удобно. Для большего комфорта клавиши клавиатуры оснащены подсветкой.

Рядом с клавиатурой традиционно расположен большой тачпад (рис. 13). Его размеры составляют 150 х 90 мм. Поверхность гладкая. Тачпад обладает хорошей отзывчивостью и обеспечивает комфортное управление аппаратно-программными средствами данного компьютера.

Акустическая система ноутбука представлена двумя малогабаритными динамиками, которые находятся в нижней части корпуса. Качество звука, правда, среднее. К сожалению, это является неизбежным для малогабаритных излучателей. Но уровень громкости воспроизведения звука довольно высокий и звук воспроизводится без хрипов.

В следующей части  данной статьи — оценки производительности


 (создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 3


Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Китайские бренды существенно укрепили позиции на рынке ноутбуков, в том числе, в игровом сегменте. Одним из них стал бренд Thunderobot, основанный в 2014 году в качестве стартапа Haier Group. После 9 лет активного развития является одним из ведущих брендов игровых компьютеров и аксессуаров. Как результат, более 20 миллионов пользователей выбрали Thunderobot. За короткий период данный бренд смог стать одним из наиболее заметных и популярных игроков на российском рынке. В настоящее время входит в первую тройку поставщиков ноутбуков.

Среди новейших разработок недавно был представлен мощный ноутбук Thunderobot 911 Plus G3 Pro (комплект JT009R00BRU). Эта модель отличается очень высокой производительностью. Достигнуто это с помощью входящих в ее состав 12-ядерного процессора Intel  13-го поколения, и гибридной видеоподсистемы, состоящей из встроенных в процессор видеосредств Intel Iris Xe Graphics и видеокартой Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт. В дополнение к этому в архитектуре присутствуют подсистема оперативной памяти c SO-DIMM DDR5-4800 16 Гбайт и подсистема энергонезависимой памяти с накопителем M.2 SSD 512 Гбайт, который подключается к системе через 4 линии PCIe 4.0.

Комплект и характеристики

Ноутбук Thunderobot 911 Plus G3 Pro поставляется в коробке из плотного картона светло-коричневого цвета. Внутри нее находится жесткая картонная коробка с комплектом ноутбука. Эта коробка черного цвета с глянцевым покрытием. На ее поверхности размещены логотип Thunderobot и декоративные надписи, а также традиционные эмблемы условий транспортировки, хранения и утилизации. Качество полиграфического исполнения высокое. Данная коробка также снабжена ручкой для переноски. Это, безусловно, удобно при необходимости транспортировки комплекта. Все выглядит симпатично и солидно.

В комплект поставки указанного устройства входят (рис. 1):

• ноутбук Thunderobot 911 Plus G3 Pro,
• адаптер питания 230 Вт, обеспечивающий на выходе 20 В и ток до 11,5 А,
• электрический кабель для адаптера с вилкой европейского стандарта,
• краткое руководство пользователя,
• гарантийный талон,
• декоративный стикер,
• винты для фиксации дополнительного 2,5” SSD.

Рис. 1. Комплект ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рабочая панель ноутбука Thunderobot 911 Plus G3 Pro и его дисплейная часть выполнены из металла, нижняя — из пластика. На крышке расположен выпуклый логотип серии игровых ноутбуков Thunderobot и четыре узких полоски. Данные элементы подсвечиваются синим при включении питания. Благодаря используемым материалам и цвету и выбранной цветовой гаммы покраски следы от пальцев, неизбежно появляющиеся в процессе эксплуатации данного устройства, малозаметны. Модель обладает крупным экраном дисплея, размеры которого по диагонали составляют 17,3 дюйма. Устройство обладает значительными размерами. Его вес составляет согласно спецификациям 2,8 кг (при тестировании — 2787 г).

Внешний вид ноутбука представлен на рис. 2, основные характеристики — в таблице 1.

Рис. 2. Ноутбук Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики Thunderobot 911 Plus G3 Pro

В следующей части  данной статьи — об архитектуре и компонентах

(кликнуть мышью для увеличения картинки)


>>    Часть 2


Евгений Рудометов


Семейство своих высокопроизводительных игровых компьютеров компания Haier недавно дополнила очередной интересной новинкой — высокопроизводительным ноутбуком Thunderobot 911 Plus G3 Pro. Этот ноутбук представлен в России моделью JT009R00BRU. Отличительной особенностью данного изделия являются: 17,3″ дисплей FHD с матрицей типа AHVA IPS, поддерживающей режим 144 Гц, процессор Intel Core i5-13500H, видеоподсистема со встроенной в процессор графикой и с GPU Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт, ОЗУ с DDR5-4800 16 Гбайт (установлен 1 модуль SODIMM, второй слот оставлен свободным), накопитель M.2 SSD 512 Гбайт.

В комплект поставки указанного устройства входят:

• ноутбук Thunderobot 911 Plus G3 Pro,
• адаптер питания 230 Вт, обеспечивающий на выходе 20 В и ток до 11,5 А,
• электрический кабель для адаптера с вилкой европейского стандарта,
• краткое руководство пользователя,
• гарантийный талон,
• декоративный стикер,
• винты для фиксации дополнительного 2,5” SSD.

Рис. 1.  Ноутбук Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рис. 2.  Основные компоненты ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рис. 3.  Характеристики процессора ноутбука Thunderobot 911 Plus G3 Pro

Рис. 4.  Характеристики ОЗУ ноутбука Thunderobot 911 Plus G3 Pro

Рис. 5.  Характеристики GPU Nvidia GeForce RTX 4060
            (кликнуть мышью для увеличения картинки)

Рис. 6.  Объем дисковой подсистемы ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рис. 7.  Оценки производительности процессора ноутбука Thunderobot 911 Plus G3 Pro

Рис. 8.  Скоростные возможности дисковой подсистемы ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Как следует из полученных в процессе экспресс-тестирования оценок, ноутбук Thunderobot 911 Plus G3 Pro обладает очень высокой производительностью.

Евгений Рудометов


 >>    Часть 2


(кликнуть мышью для увеличения картинки)

Примеры ноутбуков

Интересная модель того времени – Everex с процессором i386SX-25. Архитектура и дизайн этой модели допускает возможность установки сопроцессора i387SX, что увеличивает производительность данного ноутбука.

Ноутбук Everex
(кликнуть мышью для увеличения картинки)

В основе этого компьютера лежит двухплатное решение. Семидюймовый черно/белый ЖК-дисплей разрешением 640×480, легко сменяемые жесткий диск IBM с интерфейсом IDE и информационным объемом 80 Мбайт, дисковод гибких дисков 1,44 Мбайт, блок Ni-Ca аккумуляторов. Управление осуществляется с помощью клавиатуры и миниатюрного трекбола. Оперативная память — 2 Мбайт с возможностью увеличения до 4 Мбайт с помощью замены специальной платы памяти. Внешние интерфейсы представлены разъемами VGA, LPT, Com и для внешней клавиатуры. Ноутбук помещен в металлический корпус и весит более 3 кг. Несмотря на ограниченность функциональных возможностей, по дизайну он уже напоминает современные модели.

Не менее интересно семейство ноутбуков IBM ThinkPad. В октябре 1992 года в рамках данного сеейства были анонсированы три модели: 300, 700, 700С. Основой каждой из них стал процессор Intel 80386SL частотой 25 МГц, оперативная память составляет 4–16 Мбайт, встроенный LCD монитор — монохромный, 9,5 дюйма, разрешением 640×480. Накопители представлены жестким диском 80 Мбайт и 3,5-дюймовым флоппи-дисководом.

Ноутбук IBM ThinkPad
(кликнуть мышью для увеличения картинки)

Модели 700 и 700C отличаются наличием процессора Intel 80486SLC частотой 50 МГц (2×25 МГц). Последняя укомплектована цветным 10,4-дюймовым LCD-монитором с поддержкой 256 цветов – в комплекте с HDD 120 Мбайт она предлагалась за $4350.

Конечно, все перечисленные характеристики могли варьироваться в зависимости от модели и производителя.

Приведенные данные дают только общее представление о том, какими были компьютеры начала девяностых годов прошлого века, то есть три десятка лет назад. Остается сравнить параметры и цены указанных устройств с современными моделями компьютеров. Но это уже может сделать каждый из нас самостоятельно.

А вот предсказать, что будет через следующие три десятка лет, — вряд ли возможно. Однако можно уверенно утверждать только то, что, безусловно, будет очень интересно!


>>    Часть 1


Сокращенные версии статьи:

• Компьютеры тридцать лет тому назад
• Компьютеры тридцать лет тому назад. / IT-Expert. 2023, №7
• Компьютеры, какие они были 30 лет назад. / Вы и ваш компьютер. 2023, №10, с.14-18

В статье были использованы материалы книг:

• «PC: Overclocking, Optimization, & Tuning, Second Edition». — USA: A-LIST
• «PC: Hardware Tuning & Acceleration». — USA: A-LIST
• «PC: настройка, оптимизация разгон» Изд.2-е, доп. — СПб.:  BHV-Санкт-Петербург
• “Форсирование аппаратных средств РС”. — СПб.: БХВ-Петербург
• “Аппаратные средства и мультимедиа”. — СПб.: Питер
• “Современное железо: настольные, мобильные и встраиваемые компьютеры”. — СПб.: БХВ-Петербург

В статье были использованы материалы сайтов:

• Википедия
• Ряда других сайтов

Евгений Рудометов


 >>    Часть 1


(кликнуть мышью для увеличения картинки)

Ноутбуки

Ноутбуки начала 90-х хотя и были довольно примитивными по сравнению с современными, но представляли собой важный шаг в развитии переносных компьютеров. Давайте рассмотрим некоторые нюансы их архитектуры, характеристики, а также внешние интерфейсы. Но сначала с помощью «Википедии» проведем небольшой экскурс в историю развития ноутбуков. Эти компьютеры в некоторых странах называют лэптопами или иногда лаптопами.

Итак, идею создания вычислительной машины «размером с блокнот, имеющей плоский монитор и умеющей подключаться к сетям без проводов», выдвинул начальник исследовательской лаборатории фирмы Xerox Алан Кей (Alan Curtis Kay) в 1968 году. А в 1982 году по заказу NASA Уильям Могридж (William Grant ‘Bill’ Moggridge, британский дизайнер, изобретатель и педагог, основатель дизайнерской компании IDEO) создал первый в мире ноутбук Grid Compass. Устройство имело 340 Кбайт оперативной памяти ЦМД (цилиндрические магнитные домены), процессор Intel 8086 с тактовой частотой 8 МГц и люминесцентный экран и использовалось в программе Space Shuttle.

Первая общегражданская модель, получившая название “Osborne 1”, была создана Адамом Осборном (Adam Osborne, американский компьютерный дизайнер). Устройство имело следующие параметры: масса — 11 кг, оперативная память — 64 Кбайт, процессор — Zilog Z80A с тактовой частотой 4 МГц, два дисковода 5,25”, три порта, в том числе для подключения модема, монохромный дисплей 8,75×6,6 см – 24 строки по 52 символа, клавиатура – 69 клавиш. Данный мобильный компьютер был создан в 1981 году и выпущен на рынок по цене $1795.

Мобильный компьютер Osborne 1
(кликнуть мышью для увеличения картинки)

В 1990 году Intel представила первый специализированный процессор для мобильных персональных компьютеров — Intel386SL. По меркам того времени он был сравнительно мощным, снабжен рядом оригинальных микроархитектурных решений, существенно снижающих энергопотребление. Данное обстоятельство позволило ряду известных компаний создать большое количество моделей мобильных компьютеров. Это сделало их массовым продуктом, хотя и явно недешевым.

Процессор

В ноутбуках, предлагаемых потенциальным пользователям три десятка лет назад, обычно использовались процессоры Intel 386 или Intel 486. Мобильные версии этих процессоров обеспечивали меньшую вычислительную мощность, чем их настольные аналоги, однако были достаточно мощными для большинства задач того времени (тактовая частота обычно колебалась от 16 до 50 МГц). В качестве примеров можно привести:

Варианты Intel 80386SX с частотами 16 (1988 г.), 20 (1989 г.), 25 и 33 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 16 бит, внешней шиной адреса 24 бит, адресуемой физической памятью 16 Мбайт, количество транзисторов – 275 000. Созданы по технологии 1,5 и 1 мкм, индекс производительности iCOMP модели Intel 80386SX-33 составлял 56, для ее увеличения использовались микросхемы сопроцессоров Intel 80387.

Варианты Intel 80386SL с частотами 20 (1990 г.), 25 (1991 г.) – первые энергосберегающие процессоры для портативных ПК. Семейство SL отличалось от семейства SX тем, что имело на кристалле также контроллер оперативной памяти, контроллер внешней кэш-памяти объемом 16–64 Кбайт и контроллер шины.

Варианты Intel 80486SX с частотами 16/20/25 МГц (1991 г.), 33 и 25х2 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 32 бит, внешней шиной адреса 32 бит, адресуемой физической памятью 4 Гбайт и количеством транзисторов – около 1,2 млн. Созданы по технологиям 1 и 0,8 мкм. Индекс производительности iCOMP модели Intel 80486SX-33 составлял 136, для ее увеличения использовались микросхемы сопроцессоров Intel 80487.

Варианты Intel 80486SL с частотами 20/25/33 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 32 бит, внешней шиной адреса 26 бит, адресуемой физической памятью 64 Мбайт (виртуальной — 64 Тбайт), количество транзисторов – около 1,4 млн, созданы по технологии 0,8 мкм. Являются энергосберегающими процессорами для портативных ПК. Для увеличения производительности использовались микросхемы сопроцессоров Intel 80487.

Аналоги указанных процессоров серий i386 и i486 производились компаниями AMD, Cyrix, VIA и др.

Позднее появились и настольные компьютеры с процессорами Intel Pentium, анонсированными в 1993 году. В мобильные же компьютеры процессоры Intel Pentium попали значительно позже.

Оперативная память

Как правило, ноутбуки начала 90-х имели от 2 до 8 Мбайт оперативной памяти (DRAM). Данного информационного объема вполне хватало для запуска большинства операционных систем и приложений того времени, включая MS DOS и ранние версии MS Windows. Но встречались и модели с большими значениями DRAM. Большинство мобильных систем использовали чипы оперативной памяти типа FPM DRAM с тактовой частотой около 20-30 МГц. Соответствующие чипы часто распаивались на материнской плате без возможности расширения информационного пространства оперативной памяти. Однако для некоторых моделей ноутбуков все-таки допускалось увеличение памяти путем установки фирменных модулей в специальные разъемы материнских плат. В дальнейшем этот тип памяти в архитектурах мобильных компьютеров вытеснили более совершенные варианты: EDO, DDR, DDR2 и т. д.

Жесткий диск

Жесткий диск (HDD) в ноутбуках начала 90-х годов подключался посредством шины IDE и обычно имел емкость от 20 до 120 Мбайт. Этого информационного объема было вполне достаточно для хранения системного программного обеспечения в лице MS DOS и MS Windows того времени, например MS DOS 5.0 и MS Windows 3.1, а также пользовательских программ и данных.

Экран

Обычно в такие устройства устанавливался монохромный ЖК-дисплей диагональю около 10 дюймов и разрешением около 640×480 пикселей – это считалось достаточно высоким качеством изображения, тем более, что панели с бóльшим разрешением, как правило, были недоступны для конструкторов и производителей таких компьютеров.

Кстати, в дисплеях ноутбуков того времени для подсветки ЖК-матрицы использовались миниатюрные люминесцентные лампы с парами ртути внутри.

Батарея

Поскольку ноутбуки того времени укомплектовывались никель-кадмиевыми элементами, их эксплуатация требовала аккуратности. Дело в том, что данному типу аккумуляторов был присущ так называемый «эффект памяти», который проявлялся в уменьшении фактической емкости батареи при пополнении ее заряда без предварительного полного разряда. Тем не менее, они обеспечивали пользователям необходимую мобильность в течение 2-3 часов. Конечно, время автономной работы, как и сегодня, во многом зависело от сложности решаемых задач и устанавливаемой яркости ЖК-дисплеев.

Клавиатура и указатель

Клавиатуры ноутбуков того времени были схожи с современными вариантами, но могли быть меньше и не иметь некоторых клавиш. Для обеспечения комфортной работы конструкторы использовали трекбол или встроенную клавишу, которые применялись в качестве указателей. А привычные сегодня тачпады в архитектуре ноутбуков стали элементами мобильных компьютеров значительно позже.

Внешние интерфейсы и разъемы

Большинство моделей ноутбуков имели внешний разъем параллельного порта (LPT), который обычно использовался для подключения принтеров, и один или два внешних разъемов последовательных портов (COM) — для модемов, мыши и пр., а также разъем VGA для внешнего монитора или проектора. В качестве дополнительной энергонезависимой памяти устанавливался встроенный привод для гибких 3,5-дюймовых дискет емкостью 1,44 Мбайт. Некоторые модели имели в своем составе PS/2-порт для внешней клавиатуры или мыши. В то время как встроенные аудиосистемы не стали стандартом, некоторые ноутбуки могли иметь разъемы для внешних динамиков, наушников, микрофона. Остается добавить, что вес типичного компактного ноутбука того времени составлял от 2,5 до 4 кг.

В следующей части  данной статьи — примеры моделей ноутбуков начала девяностых


>>    Часть 3


Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Настольные компьютеры

Настольные компьютеры (десктопы) состояли традиционно из следующих частей: системный блок, монитор, устройства ввода в лице клавиатуры, мыши, игровых пультов и т.п. В ряде случаев, обычно на рабочих местах, к системному блоку дополнительно подключались принтер и внешние накопители информации. Иногда ученые и инженеры подключали к системному блоку еще и кое-какие измерительные и исполнительные устройства.

Необходимо отметить, что на указанном временном рубеже существовали настольные компьютеры разных архитектур, создаваемые и выпускаемые на рынок миллионами штук компаниями разных стран. Не остался в стороне от этого процесса и CCCP, в котором к 92 году массово выпускалось несколько десятков моделей компьютеров, выпуск некоторых превышал 100 тыс. экземпляров. На советском и мировом пространстве присутствовало большое количество моделей разных систем команд и архитектур. Однако постепенно это разнообразие сокращалось, и стандарты IBM PC стали доминировать среди производителей персональных компьютеров.

Монитор и системный блок настольного компьютера
(кликнуть мышью для увеличения картинки)

Итак, архитектура системных блоков включала в себя центральный микропроцессор (процессор), чипы и модули оперативной памяти, жесткие (HDD) и гибкие (floppy) диски, материнскую плату с шинами и разъемами (слотами), видеокарту и встроенный блок питания от сети переменного тока. Они, как и в случае современных моделей, были объединены в единую систему посредством материнской платы. Она обеспечивала электрические и логические связи между всеми электронными элементами.

Процессор

Процессоры тех компьютеров были значительно менее мощными, чем современные. Например, Intel 486, который широко использовался в то время, работал на частоте от 16 до 100 МГц. Это считалось весьма высокими характеристиками, и некоторое время эти процессоры вполне соответствовали потребностям решаемых задач. Но задачи усложнялись, и запросы пользователей росли. Отвечая на запросы рынка, компания Intel разработала и выпустила в 1993 году процессор Intel Pentium. Благодаря реализации в своей микроархитектуре ряда перспективных технологий он резко повысил скорость обработки данных и стал своеобразным стандартом для персональных компьютеров. Работая на частоте до 200 МГц, этот процессор значительно увеличил производительность компьютеров. Благодаря успехам полупроводниковых технологий и совершенствованию микроархитектурных решений появились следующие модели, обладающие большими возможностями.

Конечно, современные многоядерные Intel Core i7 и Core i9 с тактовой частотой почти 5 ГГц, обеспечивают в сотни и даже в тысячи раз большую производительность по сравнению с самыми скоростными моделями Intel Pentium начала и середины 90-х годов.

Оперативная память

Оперативная память в компьютерах начала 90-х была довольно ограниченной по современным меркам. Стандартный настольный ПК обычно имел от 4 до 16 Мбайт оперативной памяти. Основным типом того времени была FPM DRAM (Fast Page Mode Dynamic Random Access Memory) с частотой работы 25 и 33 МГц. Она использовала шину данных 8 бит, имела на частоте 25 МГц пропускную способность до 25 Мбайт/с.

Как и в случае процессоров, современные варианты модулей оперативной памяти DDR4 SDRAM с частотой работы от 1600 до 3200 МГц, обеспечивают значительно большую пропускную способность — до 25600 Мбайт/с на частоте 3200 МГц в одноканальном режиме и до 51200 Мбайт в стандартном двухканальном режиме. А новейшие модули DDR5 SDRAM с частотой работы до 8400 МГц демонстрируют еще большие скоростные возможности.

Диски

Для долгосрочного энергонезависимого хранения данных и программного обеспечения, в настольных компьютерах использовались, как и сегодня, жесткие диски. Но в начале 90-х они обычно имели емкость от 40 до 500 Мбайт. Эти значения сегодня могут казаться ничтожными, но тогда этого было вполне достаточно для решения задач большинства пользователей. Жесткие диски того времени подключались через параллельный интерфейс IDE (Integrated Drive Electronics). Он был стандартом в течение длительного времени, так как предлагал достаточную скорость для технологий того периода.

А для внешнего хранения информации использовались гибкие диски 5,25” емкостью 360, 720 и 1200 Кбайт и 3,5” — 720 Кбайт и 1,44 Мбайт.

В современных ПК старшие модели жестких дисков уже достигли 30 Тбайт, гибкие же диски не используются уже более 10 лет.

Системная шина

Системная шина обеспечивала физическую связь между компонентами компьютера, включая процессор, оперативную память, жесткий диск и расширительные слоты. В начале девяностых основным типом системной шины был ISA (Industry Standard Architecture). Шина этого стандарта использовалась в большинстве настольных ПК и позволяла подключать различные устройства – видеокарты, звуковые карты и модемы. Однако с выпуском Intel Pentium появилась новая системная шина — PCI (Peripheral Component Interconnect), которая предлагала значительно более высокую пропускную способность. Эта шина стала стандартом для нескольких поколений процессоров.

В современных компьютерах роль системной шины стали исполнять внутренние шины процессора, соединяющие встроенные в процессор контроллеры и подсистемы. Остальные компоненты (внешняя видеокарта, модули оперативной памяти, диски и др.) современного ПК подключаются к процессору посредством шин PCI-Express.

Приводы и интерфейсы

Стандартными компонентами настольного ПК начала девяностых были еще и флоппи-диск, CD-ROM (привод для более новых моделей), параллельные (LPT) и последовательные (COM) порты для подключения периферийных устройств (таких как принтеры или модемы), а также VGA-порт для подключения CRT-монитора.

Увы, указанные приводы и порты покинули современные компьютеры. Информацию все чаще пересылают через беспроводные сети Wi-Fi и Bluetooth, а вместо указанных портов теперь USB, Gigabit (RJ-45), HDMI, Mini-DisplayPort.

Видеосистема

Видеокарты того времени обычно поддерживали разрешение от 640×480 до 800×600 пикселей и были способны отображать от 16 до 256 цветов. Более продвинутые модели поддерживали более высокое разрешение и широкую цветовую гамму, но стоили дорого и использовались в основном профессионалами и энтузиастами.

Мониторы начала 90-х годов были типа CRT (Cathode Ray Tube). Их часто называли ЭЛТ или просто «трубками». Большие и весьма тяжелые, обычно с диагональю экрана 14–21 дюйма, они, как правило, обеспечивали разрешение от 640×480 до 1024×768 пикселей. Большинство мониторов использовали стандарт VGA (Video Graphics) для подключения к компьютеру, хотя некоторые более продвинутые модели могли использовать стандарты SVGA (Super VGA) или XGA (Extended Graphics) для получения более высокого разрешения и лучшего качества изображения.

В дальнейшем мониторы ЭЛТ ушли в прошлое вместе с соответствующими стандартами и разъемами. Их место заняли мониторы на жидких кристаллах (ЖК, LCD).

Современные настольные компьютеры комплектуются мониторами ЖК, обладающими обычно разрешением 1920×1080 и подключаемыми обычно через разъемы HDMI или Mini-DisplayPort.

Блок питания

Блок питания обеспечивал электрическим током все компоненты системы. Обычно он мог выдавать от 200 до 300 ватт, его было достаточно для работы компонентов того времени. Это базовое описание настольного компьютера начала девяностых годов, хотя, конечно, детали могли варьироваться в зависимости от конкретной модели и производителя.

Возросшая многократно вычислительная мощь современных компьютеров потребовала соответствующего энергопитания, в результате чего не являются редкостью блоки мощностью 1000 Вт.

В следующей части  данной статьи — о ноутбуках начала девяностых.

(кликнуть мышью для увеличения картинки)


>>    Часть 2


Виктор  Рудометов
Евгений  Рудометов

(кликнуть мышью для увеличения картинки)

Вступление

Современные полупроводниковые чипы нередко эксплуатируются в тяжелых температурных условиях. Обычно умеренно низкие значения температуры окружающей среды не ограничивают работоспособность электронных компонентов, но вот высокие значения явно создают проблемы для конструкторов и пользователей сложных электронных систем. При этом решать эти проблемы тем труднее, чем сложнее внутренние микроархитектуры чипов, предусматривающих использование большого числа транзисторов. В высокопроизводительных моделях, примером которых могут служить современные центральные и графические процессоры, их количество нередко исчисляется уже миллиардами штук в чипах для мощных ноутбуков и настольных систем, и десятками миллиардов — в чипах для рабочих станций и серверных изделий. И каждый из этих транзисторов в процессе своей работы потребляет электроэнергию и генерирует соответствующее тепло. Совместно они формируют значительный тепловой поток, увеличивающийся в условиях высоких вычислительных нагрузок. Кстати, повышенное теплообразование наблюдается еще и при росте тактовых частот и соответствующем повышении напряжения питания чипов. В качестве примера можно привести кратковременную работу интеловских процессоров в режимах Intel Turbo Boost. И, конечно, нельзя не упомянуть непростую, а в ряде случаев и весьма опасную эксплуатацию чипов в условиях оверклокинга (overclocking).

Оверклокинг, обычно называемый разгоном, — это работа чипов при высоких, часто даже экстремальных, тактовых частотах, превышающих штатные значения, установленные производителями этих чипов. Оверклокинг поддерживается большинством потребительских моделей материнских плат. Популярен у ряда компьютерных энтузиастов. Обычно требует соответствующего увеличения напряжения питания, что вызывает повышенные энергопотребление и теплообразование чипов. Именно поэтому чипы в режимах разгона требуют интенсивного охлаждения.

Для охлаждения сверхсложных чипов используются различные охлаждающие средства. Обычно они представлены объемными радиаторами, снабженными соответствующими высокопроизводительными вентиляторами. Часто в составе конструкции кулеров мощных чипов применяются еще и весьма сложные системы тепловых трубок. А в некоторых случаях в составе систем охлаждения используются также элементы водяного охлаждения, в число которых входят: компактная электрическая помпа, резервуар, радиаторы, вентиляторы, плата контроллера. Нередко указанный комплект снабжается также специальным программным обеспечением. Оно осуществляет управление всей компьютерной системой для обеспечения оптимальных температурных режимов работы чипов с целью достижения максимальных уровней их производительности при сохранении устойчивой работы.

Несмотря на бесспорные достоинства подобных решений, еще больше повысить эффективность охлаждения чипов можно добавлением в конструкции их кулеров полупроводниковых модулей Пельтье (далее — модули Пельтье).

Некоторые теоретические детали, лежащие в основе модулей Пельтье, примеры образцов, их внутреннее устройство и основные параметры, а также рекомендации по выбору оптимальных моделей модулей были рассмотрены в предыдущих статьях.

Первая из этих статей была посвящена основам термоэлектрического охлаждения, вторая — выбору модулей Пельтье, выполняемого на основе несложных расчетов, и особенностям последующей их эксплуатации. Теперь же целесообразно рассмотреть примеры серийных кулеров с модулями Пельтье (далее — кулеры Пельтье), что и будет сделано далее в этой статье.


Ряд популярных моделей кулеров с модулями Пельтье представлен  в следующей части  данной статьи.


(кликнуть мышью для увеличения картинки)

>>    Часть 2


Евгений Рудометов

Часть 2

Как считают инженеры Intel, следующий этап эволюции твердотельных накопителей связан с переходом на флеш-память нового типа. Эта память получила наименование 3D XPoint (рис. 7).

Рис. 7. Технология 3D XPoint
            (кликнуть мышью для увеличения картинки)

Данная разработка, как и ранее описанная, позволяет выпускать твердотельные накопители, обеспечивающие энергонезависимое хранение программ и данных. Но достигается это уже на другом, более высоком уровне возможностей устройств и подсистем хранения информации. Проанализировав доступные документы, независимые эксперты сделали вывод, что работа флеш-памяти 3D XPoint основана на использовании эффектов фазовых переходов в применяемых полупроводниковых материалах. Результатом этих фазовых переходов является устойчивое изменение проводимости этих материалов, что может быть выявлено соответствующими электронными схемами.

Созданные на основе флеш-памяти этого типа накопители получили наименование Optane. По производительности они находятся между оперативной памятью и твердотельными накопителями. При этом данные накопители значительно дешевле DRAM и в то же время значительно надежнее SSD, созданных на основе традиционных технологий. А еще SSD с флеш-памятью 3D XPoint обладают более высокими скоростными возможностями и обеспечивают побайтную адресацию. В качестве примера можно привести высокопроизводительные накопители семейства Intel Optane SSD DC P4800X, выпущенные в вариантах карт расширения PCI Express (рис. 8), а также в 2,5-дюймовом исполнении с интерфейсом U.2.

Рис. 8. Intel Optane SSD DC P4800X
            (кликнуть мышью для увеличения картинки)

Выпущенные серверные накопители демонстрируют очень высокую производительность: на операциях чтения/записи блоками 4 Кбайт производительность достигает 550 000 IOPS. Выносливость — 30 DWPD (перезаписей всего информационного объема накопителя в день), что примерно в три раза больше лучших альтернативных моделей твердотельных накопителей. Так, например, по сравнению с традиционными SSD задержки доступа существенно меньше: преимущество более чем в 10 раз. А еще эти устройства, предназначенные для центров обработки данных и высокопроизводительных облачных платформ, в 5-8 раз быстрее на низких очередях, а при 99% QoS преимущество может достигать 60 раз.

Несмотря на высочайшие параметры накопителей семейства Intel Optane SSD DC P4800X, им на смену уже пришли еще более совершенные модели в лице изделий семейства Intel Optane SSD DC P5800X.

Остается добавить, что такие накопители оптимальны для приложений критичных к требованиям по задержкам. При этом время отклика практически не меняется от нагрузки. А еще они обладают очень высокими ресурсами перезаписи, хранят информацию практически неограниченное время и не теряют ее при обесточивании накопителей. Все это позволило существенно изменить архитектуру мощных систем обработки данных и расширить их функциональные возможности.

Главным же недостатком твердотельных накопителей Intel Optane SSD является высокая цена. Однако, как ожидается, цена будет снижаться по мере совершенствования 3D XPoint или будущих подобных технологий, а также соответствующих архитектур созданных на их основе накопителей.

Вряд ли и эти твердотельные накопители являются идеальными средствами записи, чтения и хранения информации, но, как говорится, процесс идет. Ждем новых открытий, новых материалов и технологий, новых архитектур и изделий. И кое-что действительно уже появляется, например, многослойные оптические кварцевые диски с емкостью более 100 Тбайт и лазерной записью/чтением, а также, как утверждают их создатели, временем хранения более 1000 лет. А еще ведутся интенсивные исследования в области хранения информации в цепочках ДНК и т. п. Но это в будущем, а пока жесткие магнитные диски и накопители, созданные на основе флеш-памяти, стемительно совершенствуются, что обеспечивает стремительный рост их информационной емкости. В любом случае можно не сомневаться, что будущее будет очень интересным!

>>    Часть 1

Сокращенные версии статьи:

• Можно ли долго хранить данные на SSD?
• Можно ли долго хранить данные на SSD? / IT-Expert. 2022, №6
• Накопители: SSD – оптимальный? / Вы и ваш компьютер. 2022, №8, с.19-22

Евгений Рудометов

Часть 1


Для потребительского и корпоративного секторов выпускаются SSD в разных дизайнах. Наибольшее распространение получили форм-факторы: 2,5”, M.2, карты PCI Express. Кроме того, на рынке есть накопители, предлагаемые в вариантах наборов и даже однокристальных чипов. Примеры моделей SSD в форм-факторах 2,5” и M.2 приведены на рис. 4.

Рис. 4. 2,5” SSD и M.2 SSD
            (кликнуть мышью для увеличения картинки)

Данный тип накопителей заметно ускоряет работу дисковых подсистем настольных и мобильных компьютеров. Так, например, время доступа у SSD составляет менее 1 мс. Конечно, скорости считывания и записи цифровой информации зависят от особенностей интерфейса, но практически всегда превышают аналогичные параметры HDD. Более того, в случае лучших моделей SSD они в десятки раз выше аналогичных параметров HDD.

Высокие параметры обеспечили популярность твердотельных накопителей, хотя по такому параметру, как «стоимость за 1 Гбайт» они все еще заметно уступают классическим жестким дискам. Однако SSD практически «не боятся» вибраций и ударных нагрузок, потребляют меньше энергии, как правило, более надежны и лучше переносят повышенные температуры, и они более технологичны в производстве, чем HDD. Правда, как выясняется, SSD (и USB-флэш-накопители, и карты, и чипы) имеют ограниченный ресурс записи/перезаписи/стирания (далее — ресурс записи) информации из-за постепенной деградации полупроводников. При этом чем больше битов «упаковывается» в каждой ячейке за счет многоуровневого способа, тем больше общая информационная емкость изделия и ниже его цена. Но с ростом плотности битов в ячейках уменьшается ресурс записи данных, а, следовательно, и всего накопителя, что ориентирует отрасль на выпуск накопителей с многоуровневыми ячейками TLC и QLC, а в перспективе — на еще более плотные варианты.

Справедливости ради следует отметить, что во второй половине 2022 года производители стали постепенно отказываться от выпуска моделей, основанных на QLC-памяти. Снижение цен на TLC 3D NAND привело к тому, что экономия, достигаемая при выборе четырехбитовой памяти в ущерб производительности и надежности, стала в абсолютном выражении совсем незначительной. Однако многие эксперты считают, что не следует думать, что QLC SSD покидают рынок навсегда, и данный тренд может вскоре измениться.

Основные характеристики многоуровневых ячеек представлены на рис. 5 (P/E Cycles — Program/Erase Cycles — циклы программирования/стирания — циклы записей/стирания и последующей записи — является количественной характеристикой выносливости).

Рис. 5. Параметры многоуровневых ячеек
            (кликнуть мышью для увеличения

С целью повышения этого ресурса конструкторы используют различные методы, среди которых, например,  выравнивание износа ячеек, их страничная и блоковая организация, кэширование, использование эффективных кодов контроля и восстановления, максимальное сокращение операций перезаписи и т.п. Как результат, ресурс записи для SSD потребительского сектора оценивается в десятках, а для высокоемких моделей — нередко в сотнях терабайт. Для корпоративных (серверных) SSD этот показатель оценивается уже в тысячах терабайт. Конечно, ресурс записи потребительских и корпоративных накопителей SSD увеличивается вместе с увеличением емкости дисков. Чем больше емкость, тем больше ресурс записи. При этом в спецификациях накопителей речь идет о значениях этого ресурса, гарантированных производителями, реальные же показатели износостойкости SSD значительно выше, иногда в несколько раз.

А теперь о времени хранения информации в чипах флеш-памяти. Так как электрические заряды, кодирующие биты, хранятся в конденсаторах (накопителях заряда, ловушках заряда и т.п.) ячеек, очевидно, что для длительного сохранения записанной информации требуется периодическая проверка ячеек и последующее восстановление уровней. Это все выполняет встроенный контроллер. Нахождение флеш-накопителей в течение долгого времени в выключенном состоянии может привести к безвозвратной потере данных. В некоторых случаях это могут быть месяцы, а возможно даже и недели. При этом новые накопители могут хранить информацию в обесточенном состоянии в течение нескольких лет, но по мере их использования это время постепенно и значительно сокращается из-за постепенной деградации полупроводников. Особенно остро данная проблема стоит в случае накопителей, созданных на основе многоуровневых ячеек типа QLC и тем более будущих PLC. Организация JEDEC, занимающаяся стандартизацией и сертификацией, не рекомендует на долгий срок оставлять SSD без электропитания. Для потребительских моделей SSD, эксплуатируемых в нормальных условиях, время гарантированного сохранения информации составляет около года. Для корпоративных же моделей согласно требованиям JEDEC время сохранения информации, обеспечиваемое и гарантированное производителями, должно составлять не менее трех месяцев в течение всего рекомендуемого времени эксплуатации. Кстати, это не означает, что корпоративные SSD менее надежны, дело в том, что требования к ним существенно выше и допустимая вероятность возможных ошибок ниже. Следует добавить, что время сохранения информации сильно зависит от температуры окружающей среды. Как показывают исследования, повышение температуры всего на 5 градусов может сократить время хранения информации вдвое. Дальнейший подъем по температурной шкале ухудшает ситуацию еще сильнее.

Это иллюстрируют, например, следующие данные (рис. 6), полученные одной из исследовательских команд. Например, если SSD работал  при 40 градусах Цельсия, а после его оставили на хранение при 30 градусах, то информация сохранится на протяжении 52 недель (около 1 года).

Рис. 6. Время сохранения информации в зависимости от температурных режимов
            (кликнуть мышью для увеличения

И какие же выводы и рекомендации следуют из всего этого? Увы, накопители SSD (и USB-флешки, и флеш-карточки) не предназначены для долгого хранения данных носителей информации «на полке». Чтобы не потерять ценную информацию, эти устройства целесообразно периодически подключать к компьютерным системам. Выполнять эту операцию следует регулярно каждые насколько месяцев в нормальных температурных условиях, а в экстремальных условиях — чаще, возможно речь может идти о неделях. Это позволит встроенным в SSD контроллерам выполнить проверку и восстановление содержимого ячеек памяти накопителя. Это убережет, может быть, очень ценную информацию, стоимость которой в ряде случаев многократно превышает стоимость самого SSD.

К сказанному следует добавить, что, выбирая SSD, следует отдавать предпочтение продукция от именитых производителей. Их продукция обычно собирается из качественных, хорошо проверенных компонентов, изделия проходят многократный контроль в процессе производства. А еще такие компании более ответственно относятся к предоставляемым спецификациям, их документация обычно детальная и полная. Кроме того, они обеспечивают качественную, часто оперативную поддержку и длительную гарантию на свои изделия.

По возможности из моделей MLC, TLC, QLC лучше выбирать первые два типа, а при эксплуатации заполнять накопители информацией не на 100%, оставляя часть в запасе, например, 20%. Конечно, это совсем необязательно, но незаполненная часть информационного пространства накопителя повысит эффективность кэширования. Это положительно скажется на производительности SSD и в конечном итоге всей системы.

Продолжая тему выбора, необходимо отметить, что модели Enterprise, ориентированные на корпоративный сектор, выгодно отличаются от изделий потребительского уровня. Эти модели оптимальны для серверов и систем хранения, которым требуется высокий уровень производительности и надежности. Однако они отлично работают, конечно, в случае совместимых интерфейсов и дизайнов, в мощных рабочих станциях, десктопах, а также в корпоративных и потребительских ноутбуках. Накопители этого типа обеспечивают быстрый отклик и стабильные уровни производительности для широкого круга задач. Корпоративные модели обладают функциями защиты от сбоев и от повреждения данных, им доступны инструменты SMART корпоративного уровня. Как правило, в конструкции Enterprise SSD предусмотрены встроенные аппаратно-программные средства защиты от последствий неожиданного прекращения электропитания. Эти средства, обычно отсутствующие у накопителей потребительского уровня, эффективно препятствуют необратимому превращению накопителя с ценными данными в так называемый «кирпич».

В дополнение ко всему сказанному следует напомнить, о целесообразности выполнения периодического контроля состояние накопителей с помощью специальных фирменных утилит. Это позволит не только максимально проверять работоспособность SSD, включая оставшийся ресурс записи, но и может быть обновлять прошивку, что обычно исключает выявленные производителем ошибки работы, а может быть и улучшает параметры SSD, и расширяет его возможности. Правда, при этом следует принимать во внимание, что обновление — это потенциально опасная для устройств операция, поэтому к подобным операциям следует относиться с определенной осторожностью.

Остается добавить, что следование всем этим рекомендациям обеспечит высокую производительность при надежной работе флеш-накопителей.

Итак, что же и указанные накопители SSD не являются идеальным выбором? Пожалуй, что так. Однако технологии твердотельных накопителей продолжают быстро развиваться. В результате функциональные возможности накопителей растут. Появляются новые технологии, архитектуры и, конечно, изделия.

Об альтернативных технологиях и соответствующих моделях —  в следующей части  данной статьи.

>>    Часть 3


Евгений Рудометов


Средства хранения цифровой информации прошли славный путь эволюции. Каждое из этих средств пережило свой этап открытий, многочисленных усовершенствований и, наконец,  заката, постепенно уступая пальму первенства своим более совершенным наследникам. Все они были востребованы и выпускались десятками и сотнями миллионов экземпляров. Тем не менее, ни один из вариантов не был идеален, включая даже жесткие диски (HDD — hard disk drive — накопитель на жестких магнитных дисках, жесткий диск, разг. винчестер), чья история с выпуска первого жеского диска в 1956 г. (IBM 350 в составе компьютера IBM 305) насчитывает уже более полувека. Именно из-за ограниченных технических и эксплуатационных возможностей гибких и магнитооптических дисков, магнитных лент в компакт-кассетах, бобинах и картриджах, оптических дисков CD/DVD/BD и жестких дисков 2.5″ и 3.5″ HDD конструкторы и пользователи с энтузиазмом восприняли разработку чипов (1988 г.) и устройств (1984 г.) на основе технологии флеш.

В качестве примера можно привести карты памяти: PC Card, CompactFlash (CF), SmartMedia (SM), MultiMedia Card (MMC), SD (Secure Digital Memory Card, до 4 Гбайт), SDHC (Secure Digital High Capacity, до 32 Гбайт), SDXC (Secure Digital eXtended Capacity, до 2 Тбайт) , SDUC (Secure Digital Ultra Capacity, до 128 Тбайт). К данному набору следует еще добавить популярные карты уменьшенных форм-факторов, к которым относятся Memory Stick, miniSD, MicroSD, MicroSDHC, MicroSDXD и т.п. При этом совместимость устройств, рассчитанных на использование полноформатных карт SD, SDHC, SDXC, с картами MicroSD, MicroSDHC, MicroSDXС осуществляется с помощью специальных переходников. Внешние дизайн и контакты таких переходников полностью совпадают с картами SD, SDHC, SDXC, а внутренние дизайн и контакты — с микрокартами.

Совместимость устройств и флеш-карт MicroSD, MicroSDHC, MicroSDXС

Среди других устройств следует отметить USB-флеш-накопители (USB-флешки или просто флешки) и, конечно, твердотельные накопители (Solid-State Drive, SSD). Они способны во многих случаях заменить жесткие диски и в ноутбуках, и настольных компьютерах, и рабочих станциях, и серверах, и других устройствах и системах, то есть практически везде.

Указанные средства хранения информации не нуждаются в сложных механических узлах, они состоят из печатной платы с набором напаянных на ней микросхем, дополненных интерфейсным разъемом. Такая конструкция обещает для накопителей высокие показатели быстродействия, энергоэкономичности, надежности при компактных размерах.

Однако, давайте разбираться, насколько оправданы эти надежды. Но сначала немного о технологии флеш, которая является разновидностью полупроводниковой технологии электрически перепрограммируемой памяти. Звучит это несколько страшно, но, по сути, все очень просто.

Не вдаваясь в тонкости реализации разных вариантов технологии флеш, можно сказать, конечно, сильно упрощая, что биты цифровых данных в форме зарядов хранятся в миниатюрных конденсаторах с очень низким саморазрядом. Считывание же значений осуществляют схемы на основе транзисторов с изолированными затворами или их аналоги. Это иллюстрирует соответствующая эквивалентная электронная схема (рис.1).

Рис. 1. Хранение одного бита в ячейке накопителя флеш
            (кликнуть мышью для увеличения картинки)

В такой схеме установка «нуля» осуществляется подключением конденсатора к «земле», а «единицы» — к шине питания. А как собственно реализовано хранение заряда в реальных продуктах — это, вообще говоря, не так и важно. По сути, это конденсатор и цепь считывания, формирующие ячейку хранения (Cell). Остается добавить, что для хранения байта потребуется восемь таких ячеек. Можно сказать, что такой подход лежит в основе USB-флеш-накопителей (USB-флешки или просто флешки) и распространенных флеш-карт (SD, SDHC, SDXC и т.п.), и в твердотельных накопителях (Solid-State Drive, SSD), как впрочем, и в чипах флеш-памяти, используемых в различных электронных устройствах. Примеры USB-флеш-накопителя и флеш-карт приведены на рис. 2.

Рис. 2. Примеры USB-накопителя и флеш-карт
            (кликнуть мышью для увеличения картинки)

Очевидно, что время сохранения информации в накопителях зависит от времени сохранения зарядов в ячейках, точнее, пока записанные «единицы» устойчиво считываются именно как «единицы», а не как «нули». Конечно, это касается и записанных «нулей». Для повышения надежности в архитектуре предусмотрены дополнительные ячейки и специальные цепи, реализующие алгоритмы контроля и восстановления информации.

А теперь о некоторых тонкостях. Дело в том, что указанная эквивалентная схема (рис. 1) иллюстрирует способ хранения информации в самых ранних разработках, когда каждый бит требовал свою индивидуальную цепь хранения заряда. Это однобитовые ячейки, их называют одноуровневыми (Single-Level Cell, SLC). Время хранения информации в таких ячейках, по заверениям производителей, достигает 10 и более лет.

С целью повышения информационной емкости накопителей и снижения их стоимости были разработаны технологии хранения нескольких бит в каждой ячейке. Так, например, в ячейке можно хранить два бита, что достигается хранением четырех уровней напряжения на конденсаторе (Multi-Level Cell, MLC), три бита — за счет хранения восьми уровней (Triple-Level Cell, TLC), четырех бит — за счет хранения шестнадцати уровней (Quad-Level Cell, QLC). Анонсирована разработка накопителей с сохранением в каждой ячейке пяти бит (Penta-Level Cell, PLC), что достигается работой электронных схем с тридцатью двумя уровнями напряжения, но реализация этой возможности ждет всех нас, вероятно, в неблизкой перспективе.

Выпуск накопителей с многоуровневым принципом записи/хранения/чтения информации требует очень высокой культуры производства. Из важнейших особенностей таких твердотельных накопителей необходимо отметить, что реализация указанных операций требует наличия в составе архитектуры таких накопителей скоростных цифро-аналоговых и аналого-цифровых преобразователей. Это иллюстрирует схема, приведенная на рис.3.

Рис. 3. Хранение нескольких бит в ячейке SSD
            (кликнуть мышью для увеличения картинки)

Однако указанные технологии повышения плотности информации сокращают время надежного хранения информации. Конечно, с целью компенсации возможных сбоев и, как следствие, искажения и потери информации используются дополнительные ячейки и высокоэффективные алгоритмы, обеспечивающие контроль и восстановление информации. Однако главным результатом является достижение высоких показателей емкости при относительно небольших затратах.

О надежности твердотельных дисков —  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


Сегодня трудно представить жизнь без многочисленных компьютерных устройств, представленных разнообразными мобильными и стационарными системами, включая смартфоны, планшеты, ноутбуки, десктопы, мощные рабочие станции, серверы и т. п.

Среди важнейших компонентов, входящих в состав компьютерных изделий, центральный процессор (далее CPU или просто процессор) занимает особое место. Это фактически «мозг» компьютерного устройства, представленный одним или несколькими полупроводниковыми чипами. Внутренние схемы этих чипов сегодня состоят нередко из сотен миллионов, а в ряде случаев даже из десятков миллиардов транзисторов. При этом размеры транзисторов в настоящее время составляют примерно 10-20 нм и имеют тенденцию к дальнейшему уменьшению по мере развития полупроводниковых технологий. Объединены все эти транзисторы в очень сложные структуры, которые определяют внутреннее устройство и функциональные возможности процессоров и, как следствие, конечных компьютерных изделий.

Анализируя современные процессоры, необходимо отметить, что, несмотря на огромную внутреннюю сложность и разнообразие этих важнейших компонентов компьютерных систем, их функции, по сути, сравнительно просты. Действительно, все сводится к тому, что процессор с очень высокой скоростью читает инструкции из оперативной памяти и в соответствии с ними выполняет различные операции. Говоря простыми словами, процессорные инструкции указывают компьютерному устройству, что и в каком порядке необходимо делать. Есть правда в этой простоте одна любопытная особенность, заключающаяся в том, что команды, как и данные, над которыми должны быть произведены необходимые операции, — это просто наборы двоичных чисел. Отличить же команды от данных процессору помогают системные и прикладные программы. Они с учетом внутренней микроархитектуры и системы команд задают адреса и последовательность загрузки двоичных чисел, которые интерпретируются либо как команды, либо как данные, определяют действия и судьбу полученных результатов.

В настоящее время на рынке представлены сотни моделей самых разных процессоров. Подавляющее число их создано в соответствии с несколькими распространенными архитектурами. Основные особенности и свойства этих архитектур будут рассмотренных далее, но сначала небольшой экскурс в историю разработки процессоров.

Первые микропроцессоры

Первым массовым процессором стал, как известно, Intel 4004 (i4004). Это был 4-битный микропроцессор, разработанный корпорацией Intel и выпущенный 15 ноября 1971 года. Его набор команд насчитывал 46 инструкций, тактовая частота составляла 92,6 кГц, время выполнения одной инструкции составляло 8 тактов.

Процессор Intel 4004
(источник – Википедия)

Вторым стал чип i8008, который унаследовал многие решения своего предшественника. Это был 8-битный микропроцессор (процессор), разработанный Intel и выпущенный в 1972 г. Набор команд i8008 — 48 инструкций, тактовая частота — 500 кГц (200-800 кГц), выполнение команд занимало от 10 до 22 тактов генератора.

В 1974 г. был выпущен i8080. Его основные параметры: 8 бит, 80 инструкций, тактовая частота 2 МГц (позже 2.5, 3.1, 4 МГц), выполнение команд занимало от 4 до 11 циклов тактового генератора. Производительность этого процессора была в 10 раз больше производительности i8008.

Через 4 года появился i8086. Его основные параметры: 16 бит, 98 инструкций, тактовая частота 4-16 МГц, команды требуют от 2 до 184 циклов.

А еще через год появился i8088. Этот процессор стал основой персональных компьютеров IBM PC и IBM PC/XT, открывших эру массовых компьютеров и всеобщей компьютеризации.

Прцессор Intel 8088
(Википедия)

Далее были выпущены i80286 (i286, 1982 г.), i80386 (i386, 1985 г.), i80486 (i486, 1989 г.), Intel Pentium (1993 г.), Intel Pentium Pro (1995 г.) и т. д. Каждый из указанных процессоров Intel имел множество вариантов (моделей), отличающихся архитектурными особенностями и тактовыми частотами, а также размерами наборов команд. Все это соответствующим образом отражалось на функциональных и скоростных возможностях как самих этих важнейших компонентов, так и созданных на их основе компьютерных систем. А еще на рынке присутствовали многочисленные клоны указанных процессоров, созданные и выпущенные другими компаниями.

Итак, оценивая параметры и эволюцию указанных и последующих изделий, следует отметить неуклонный рост тактовых частот и постоянное расширение наборов выполняемых команд.

О наборах x86, x86-64, их расширениях и производительности —  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


Компания Micron под принадлежащей ей маркой Cruсial выпускает широкую гамму твердотельных накопителей (SSD). При этом для сверхкомпактных подсистем хранения информации, ориентированных на компьютеры потребительского сектора, предлагаются SSD форм-фактора M.2 2280. В их архитектуре используются чипы 3D NAND разных полупроводниковых технологий, эволюция которых представлена на рис. 1.

Рис. 1. Эволюция технологий от SLC к QLC
           (кликнуть мышью для увеличения картинки)

На основе результатов производства и эксплуатации M.2 SSD Cruсial P1 производитель выпустил модели серии Cruсial P2. Указанные накопители в настоящее время представлены моделями объемом 250 Гбайт, 500 Гбайт, 1 Тбайт и 2 Тбайт.

Возможности накопителей серии Crucial P2 можно оценить на примере модели SSD, имеющей информационный объем 500 Гбайт (здесь 1 Гбайт = 1 000 000 000 байт). Данная модель получила наименование CT500P2SSD8. Состав комплекта этого накопителя приведен на рис. 2. Внешний вид накопителя CT500P2SSD8 (далее — SSD P2 500GB) представлен на рис. 3, основные характеристики, официально объявленные производителем, приведены в таблице 1.

Рис. 2. Комплект SSD P2 500GB
           (кликнуть мышью для увеличения картинки)

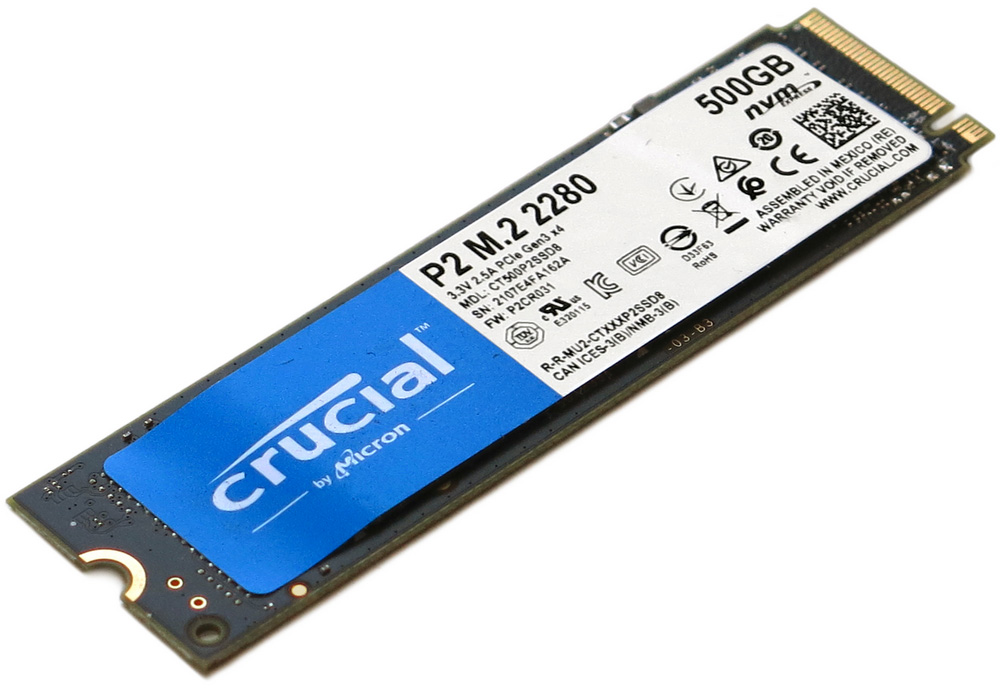

Рис. 3. Внешний вид SSD P2 500GB
           (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики SSD P2 500GB

Накопитель SSD P2 500GB выполнен в сверхкомпактном форм-факторе M.2, обладает очень малыми размерами, составляющими 80,0 × 22,0 мм. Выпущен в бескорпусном варианте с односторонним монтажом элементов на плате из стеклотекстолита, окрашенного в черный цвет (рис. 3). Ряд технических и эксплуатационных характеристик приводится на этикетке, наклеенной на лицевой стороне поверх части электронных элементов.

Необходимо отметить, на фирменном сайте производителя в нескольких разделах приводится сравнительно небольшое количество параметров (таблица 1). Среди них для большинства пользователей обычно актуальны показатели надежности и скоростные параметры. Так, например, показатель MTBF (Mean Time Between Failures — время наработки на отказ) составляет 1,5 млн часов, а показатель TBW (Total Bytes Written — общее количество байт, которое может быть записано на накопитель) — 150 Тбайт. Анонсированные производителем скоростные возможности приведены в таблице 1. Необходимо отметить, что для передачи компьютерных данных архитектурой накопителя резервируются 4 линии PCI Express Gen3, напряжение питания — 3,3 В, ток потребления — до 2,5 А (рис. 3). Фактически указанными параметрами исчерпываются официальные характеристики. Однако, удалив наклейку (удаление наклейки приводит к потере гарантии), закрывающую доступ к большей части элементов устройства, можно получить дополнительную информацию об архитектуре, а, следовательно, и возможностях накопителя. Кстати, следует отметить, что на рынке присутствуют модели и с чипами флеш-пямяти TLC, и с чипами QLC.

В архитектуре исследуемого накопителя SSD P2 500GB использованы два чипа флэш-памяти Micron NX893. Управление осуществляет контроллер Phison PS5013-E13-31, способный поддерживать до 2 Тбайт флеш-памяти. Архитектура накопителя является безбуферной. Это означает, что для упрощения конструкции устройства, снижения его себестоимости и энергопотребления на плате отсутствуют микросхемы оперативной памяти, а для повышения скорости работы накопителя применяется кэширование в DRAM компьютера (использование технологии HMB, хотя на сайте производителя это не указано).

Емкостные и скоростные возможности твердотельного накопителя SSD P2 500GB, созданного компанией Micron, были оценены в процессе тестирования.

Особенности тестовой системы и результаты тестирования SSD P2 500GB (CT500P2SSD8) рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


Для решений широкого спектра использования — от настольных ПК до ноутбуков компания Micron предлагает сравнительно недорогие твердотельные накопители (SSD) серии Crucial P2, выпущенные на замену моделей Crucial P1. Новые изделия, как и их предшественники, выполнены в форм-факторе M.2 2280 и снабжены интерфейсом PCI NVMe 3.1×4. В настоящее время эта серия состоит из моделей с информационным объемом от 250 Гбайт до 2 Тбайт.

Возможности средней модели SSD, имеющей наименование CT500P2SSD8 (рис. 1) и информационный объем 500 Гбайт, были оценены в процессе экспресс тестирования (рис. 2, рис. 3, рис. 4) в составе Intel NUC7i7BNHX1.

Рис. 1.  CT500P2SSD8
            (кликнуть мышью для увеличения картинки)

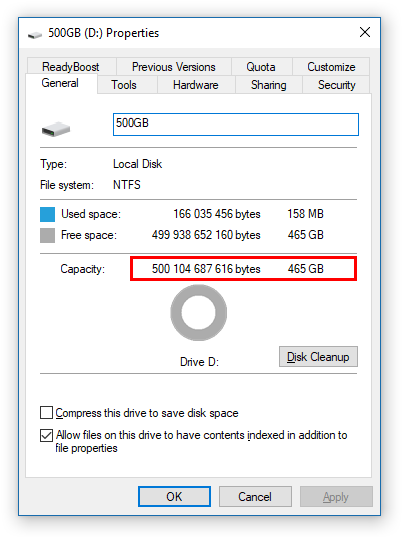

Рис. 2.  Емкостные параметры CT500P2SSD8
            (кликнуть мышью для увеличения картинки)

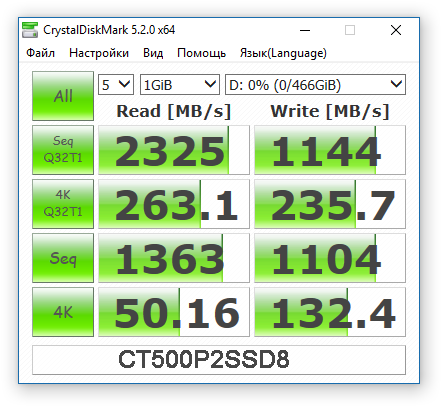

Рис. 3.  Результаты тестов CrystalDiskMark

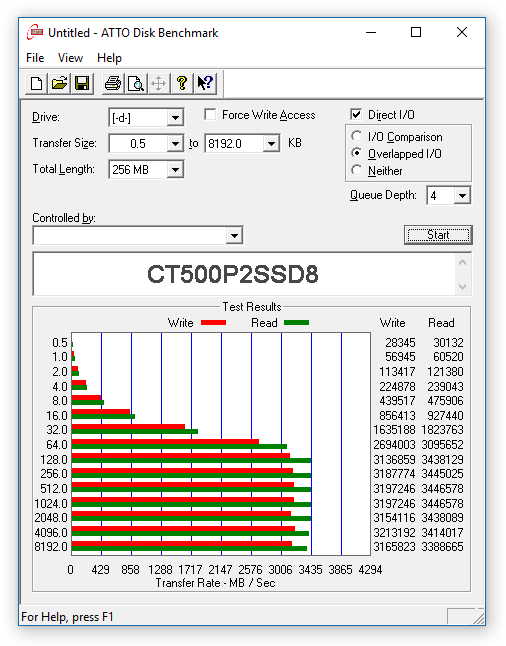

Рис. 4.  Результаты тестов ATTO Disk Benchmark
            (кликнуть мышью для увеличения картинки)

Как следует из полученных в процессе тестирования оценок, пятисотгигабайтная модель CT500P2SSD8, относящаяся к твердотельным накопителям Micron серии Crucial P2, обладает не только высокой информационной емкостью (500 104 687 616 байт), но и неплохими скоростными возможностями. Более детально данная модель будет исследована в одной из следующих статей.

Дополнительные материалы:
M.2 SSD Crucial P1 500GB
Архитектура мини-ПК от Intel

Евгений Рудометов


Для решений широкого спектра использования — от настольных ПК до ноутбуков компания Intel предлагает твердотельные накопители (SSD) серии 760p. В настоящее время эта серия состоит из моделей с информационным объемом следующих значений: 128, 256, 512, 1024, 2048 Гбайт.

Данные накопители выполнены в конструктиве M.2 2280, используют интерфейс PCIe Gen3 x4 с протоколом NVMe, созданы на основе 64-слойной флэш-памяти TLC 3D NAND, что обеспечивает хранение трех бит в каждой ячейке массива флэш-памяти накопителя. При этом все модели характеризуются высокими скоростными параметрами, а также высокими показателями надежности и ресурсов записи. По мнению производителя, накопители серии 760p оптимальны для широкого спектра задач, выполняемых на компьютерных системах потребительского класса, снабженных слотами, поддерживающими PCI NVMe 3.1×4.

Возможности накопителей серии 760p можно оценить на примере старшей модели SSD, имеющей информационный объем 2 Тбайт: “Intel SSD 760p Series 2.048TB”. Модель получила техническое наименование SSDPEKKW020T8 (далее — SSD 760p 2TB).

Комплект SSD 760p 2TB поставляется в красочной коробке (рис. 1) с указанным на ее поверхности рядом характеристик накопителя. Сам накопитель дополнительно упакован в пластиковый контейнер (рис. 2) и картон, что обеспечивает его защиту.

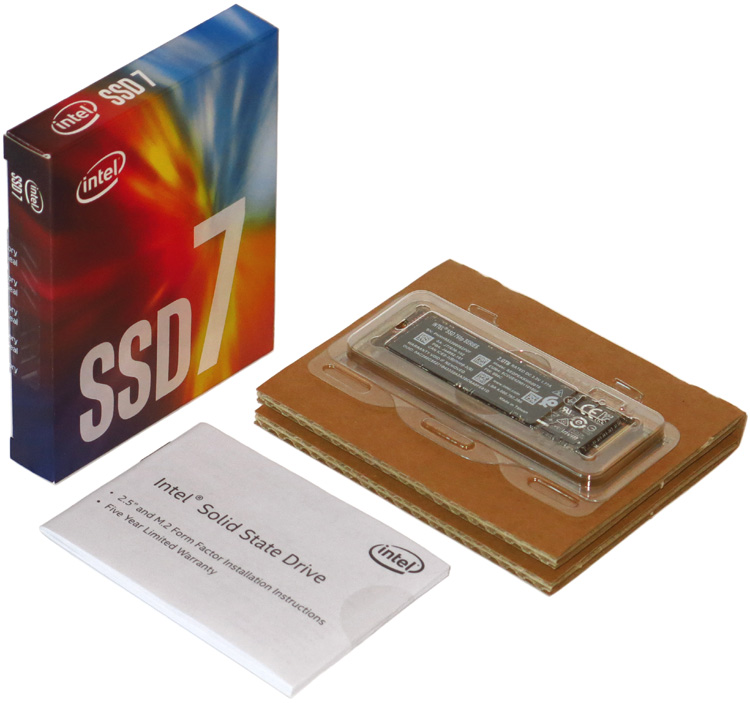

Рис. 1.  Комплект SSD 760p 2TB
            (кликнуть мышью для увеличения картинки)

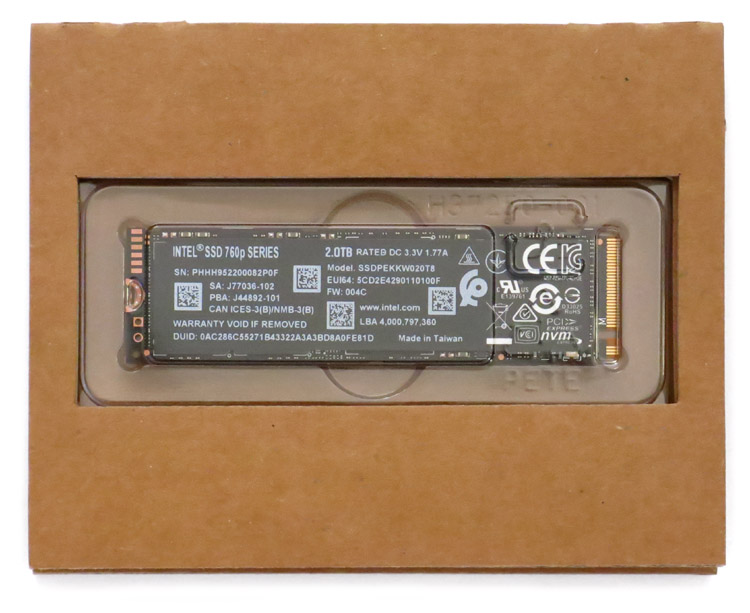

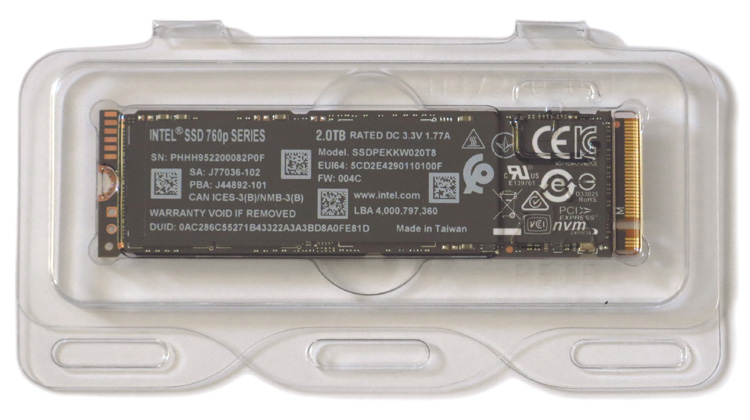

Рис. 2.  SSD 760p 2TB в пластиковом контейнере
            (кликнуть мышью для увеличения картинки)

Внешний вид накопителя представлен на рис. 3, основные характеристики, официально объявленные производителем, приведены в таблице 1.

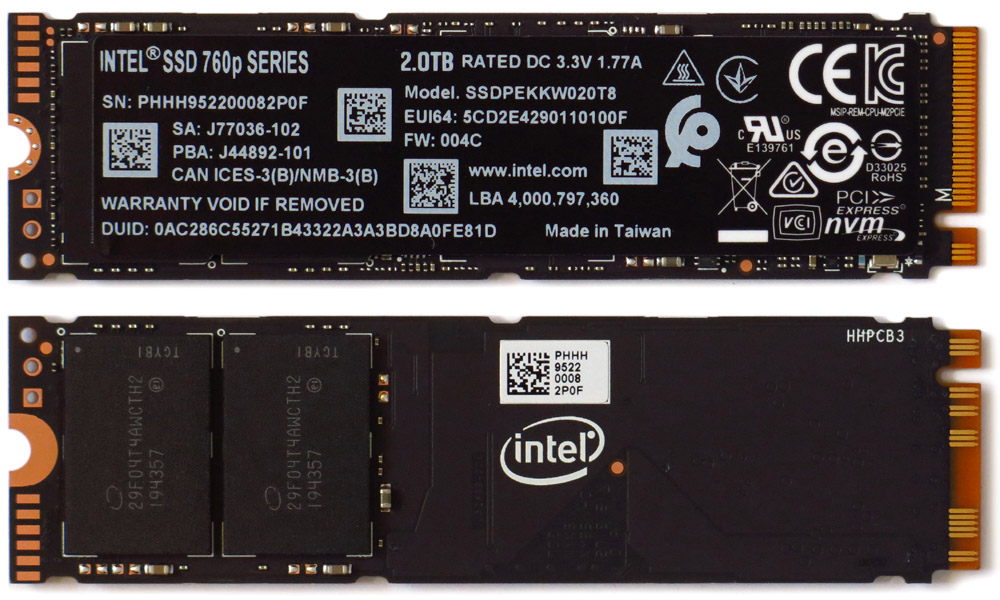

Рис. 3.  Внешний вид, лицевая и обратная стороны SSD 760p 2TB
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики SSD 760p 2TB

Накопитель SSD 760P 2TB выполнен в сверхкомпактном форм-факторе M.2, обладает очень малыми размерами, составляющими 80,0 × 22,0 мм. Выпущен в бескорпусном варианте с двухсторонним монтажом элементов на плате из стеклотекстолита, окрашенного в черный цвет (рис. 3). Ряд технических и эксплуатационных характеристик приводится на этикетке (рис. 4), наклеенной на лицевой стороне поверх электронных элементов (рис. 3).

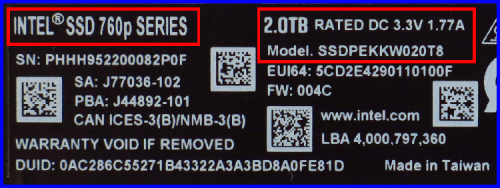

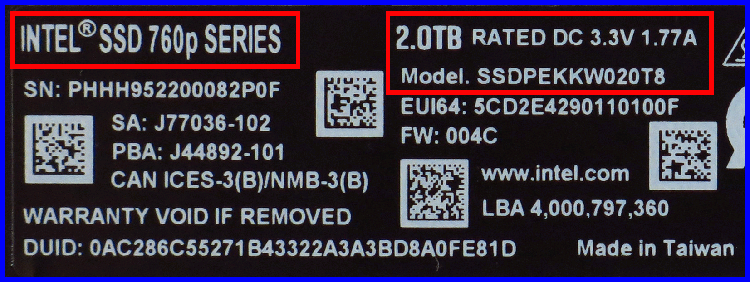

Рис. 4.  Этикетка SSD 760p 2TB
            (кликнуть мышью для увеличения картинки)

Обычно для большинства пользователей, кроме информационной емкости, наиболее важны показатели надежности и скоростные параметры. Из данных, объявленных производителем, следует, что, например, показатель MTBF (Mean Time Between Failures — время наработки на отказ) составляет 1,6 млн часов, а показатель TBW (Total Bytes Written — общее количество байт, которое может быть записано на накопитель) — 576 Тбайт. Это эквивалентно регулярной записи примерно 315 Гбайт данных в день в течение установленного гарантийного срока, который для этого 2-терабайтного накопителя составляет 5 лет. К слову сказать, 576 Тбайт — объем гарантированный производителем. Оценивая это значение, кстати, довольно значительное, следует учитывать, что обычно у SSD от известных брендов фактическая износоустойчивость значительно выше (нередко “в разы”). Что же касается скоростных возможностей, то они приведены в таблице 1, и они очень высокие, особенно, если сравнивать с SATA-моделями SSD и HDD. Необходимо отметить, что для передачи компьютерных данных архитектурой описываемого накопителя резервируются 4 линии PCI Express Gen3.

Реальные емкостные и скоростные возможности твердотельного накопителя SSD 760P 2TB, созданного компанией Intel, были оценены в процессе проведенного тестирования с использованием популярных программных инструментов.

Особенности тестовой системы и результаты тестирования SSD 760P 2TB (SSDPEKKW020T8) рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


Для решений широкого спектра использования — от настольных ПК до ноутбуков компания Intel предлагает твердотельные накопители (SSD) серии 760p. В настоящее время эта серия состоит из моделей с информационным объемом от 128 до 2048 Гбайт.

Возможности старшей модели SSD, имеющей наименование SSDPEKKW020T8 (рис. 1) и информационный объем 2 Тбайт (2048 Гбайт), были оценены в процессе экспресс тестирования (рис. 2, рис. 3, рис. 4).

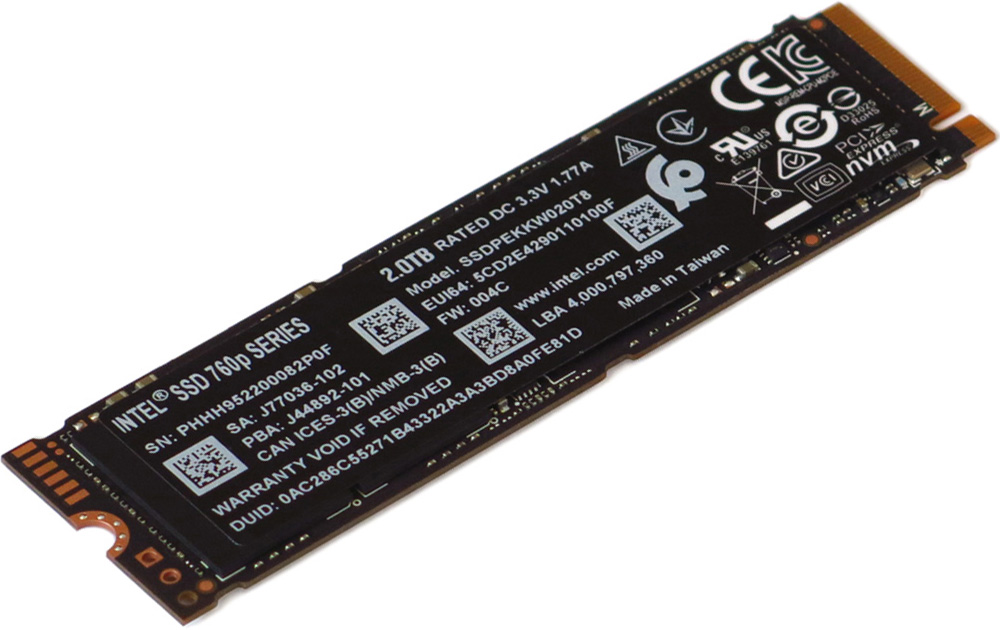

Рис. 1.  SSDPEKKW020T8
             (кликнуть мышью для увеличения картинки)

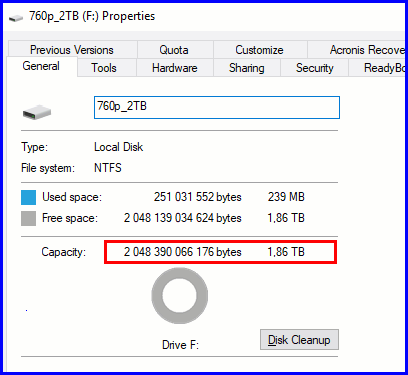

Рис. 2.  Емкостные параметры SSDPEKKW020T8

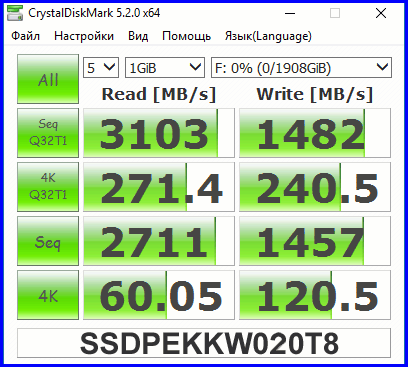

Рис. 3.  Результаты тестов CrystalDiskMark

Рис. 4.  Результаты тестов ATTO Disk Benchmark
             (кликнуть мышью для увеличения картинки)

Как следует из полученных в процессе тестирования оценок, двухтерабайтная модель SSDPEKKW020T8, относящаяся к твердотельным накопителям Intel серии 760p, обладает не только очень высокой информационной емкостью (2 048 390 066 176 байт), но и очень высокими скоростными возможностями.

Евгений Рудометов


Для подсистем хранения информации, используемых в решениях широкого спектра использования — от настольных ПК до ноутбуков, компания Intel предлагает твердотельные накопители (SSD) серии 760p. Данные накопители выполнены в конструктиве M.2 2280, используют интерфейс PCIe Gen3 x4 с протоколом NVMe, созданы на основе 64-слойной флэш-памяти TLC 3D NAND, что обеспечивает хранение трех бит в каждой ячейке массива флэш-памяти накопителя.

Рис. 1.  Эволюция технологий от SLC к TLC

Использование технологии TLC обеспечивает хранение в каждой ячейке флэш-памяти трех битов, что достигается восемью уровнями напряжения. Это по сравнению с предыдущей технологией MLC с двумя битами в каждой ячейке (четыре уровня напряжения) значительно увеличивает плотность записи (на 50%, рис. 1) и способствует существенному уменьшению стоимости накопителей. Конечно, это снижает ресурс записи (примерно до 3000, рис. 1). Однако снижение ресурса компенсируется конструкторами SSD применением соответствующего встроенного программного обеспечения (прошивок), реализующего специальные алгоритмы работы и высокоэффективные коды обнаружения ошибок и восстановления информации (ECC). Остается добавить, что использование четырех линий шины PCI Express обеспечивает высокие показатели скоростей чтения и записи, превышающие показатели традиционных SSD SATA форм-факторов 2,5” и M.2, а также обеспечивает низкие значения задержек.

Указанные накопители серии 760p в настоящее время представлены пятью моделями с информационным объемом от 128 до 2048 Гбайт. Рекомендуемой областью их применения являются клиентские стационарные и портативные компьютеры, архитектура которых поддерживает накопители M.2 2280 с интерфейсом PCIe Gen3 x4 и протоколом NVMe. Благодаря высоким скоростным параметрам указанные накопители сокращают время обработки информации. По мнению производителя, они оптимальны для широкого спектра задач.

Возможности накопителей серии 760p можно оценить на примере одной из старших моделей SSD, имеющей информационный объем 1 Тбайт: Intel SSD 760p Series 1.024TB. Модель получила техническое наименование SSDPEKKW010T8 (далее — SSD 760p 1TB).

Внешний вид накопителя SSD 760p 1TB представлен на рис. 2, основные характеристики, официально объявленные производителем, приведены в таблице 1.

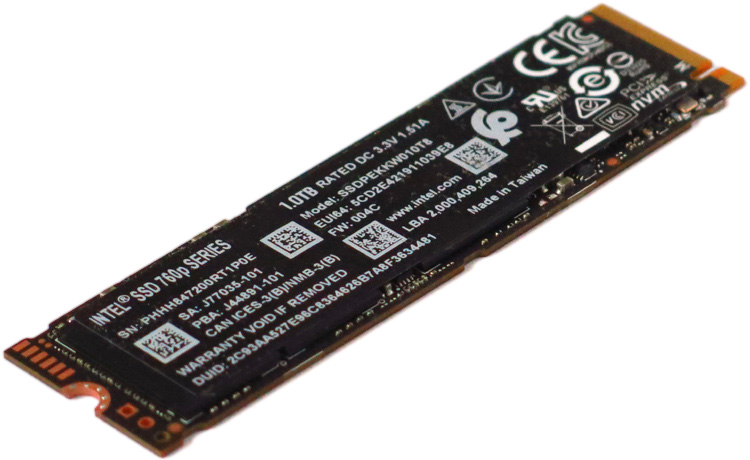

Рис. 2.  Внешний вид, лицевая и обратная стороны SSD 760p 1TB
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики SSD 760p 1TB

Накопитель SSD 760p 1TB выполнен в сверхкомпактном форм-факторе M.2, обладает очень малыми размерами, составляющими 80,0 × 22,0 мм. Выпущен в бескорпусном варианте с односторонним монтажом элементов на плате из стеклотекстолита, окрашенного в черный цвет (рис. 2). Ряд технических и эксплуатационных характеристик приводится на этикетке (рис. 3), наклеенной на лицевой стороне поверх электронных элементов (рис. 2).

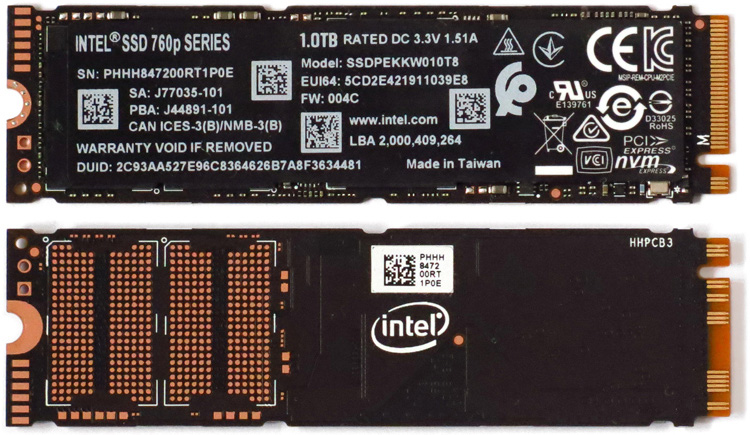

Рис. 3.  Этикетка SSD 760p 1TB

Накопитель характеризуется высокими показателями надежности и износоустойчивости. Так, например, MTBF (Mean Time Between Failures — время наработки на отказ) составляет 1,6 млн часов, а показатель TBW (Total Bytes Written — общее количество байт, которое может быть записано на накопитель) — 576 Тбайт, что эквивалентно записи примерно 315 Гбайт данных в день в течение установленного гарантийного срока. Анонсированные производителем скоростные возможности приведены в таблице 1. Необходимо отметить, что для передачи компьютерных данных архитектурой накопителя резервируются 4 линии PCI Express Gen3. На указанный накопитель предоставляется 5-летняя гарантия.

Реальные емкостные и скоростные возможности твердотельного накопителя SSD 760p 1TB, созданного компанией Intel, были оценены в процессе тестирования.

Особенности тестовой системы и результаты тестирования SSD 760p 1TB (SSDPEKKW010T8) рассмотрены  в следующих частях  данной статьи.


>>    Часть 2


Евгений Рудометов


Для решений широкого спектра использования — от настольных ПК до ноутбуков компания Intel предлагает твердотельные накопители (SSD) серии 760p. В настоящее время эта серия состоит из моделей с информационным объемом от 128 до 2048 Гбайт.

Возможности одной из старших моделей SSD, имеющей наименование SSDPEKKW010T8 (рис. 1) и информационный объем 1 Тбайт (1024 Гбайт), были оценены в процессе экспресс тестирования (рис. 2, рис. 3, рис. 4).

Рис. 1.  SSDPEKKW010T8
             (кликнуть мышью для увеличения картинки)

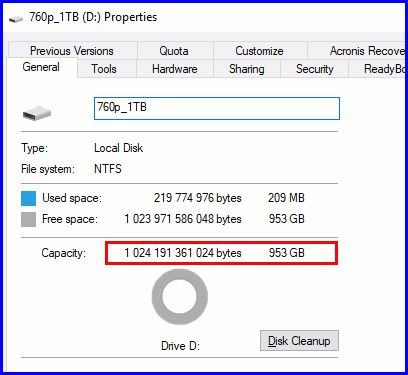

Рис. 2.  Емкостные параметры SSDPEKKW010T8

Рис. 3.  Результаты тестов CrystalDiskMark

Рис. 4.  Результаты тестов ATTO Disk Benchmark
             (кликнуть мышью для увеличения картинки)

Как следует из полученных в процессе тестирования оценок, терабайтная модель SSDPEKKW010T8, относящаяся к твердотельным накопителям Intel серии 760p, обладает не только очень высокой информационной емкостью (1 024 191 361 024 байт), но и очень высокими скоростными возможностями.

Евгений Рудометов


Основой большинства дисковых подсистем настольных компьютеров и ноутбуков в настоящее время являются накопители на жестких магнитных дисках (далее — жесткие диски или HDD). Данные устройства обладают высокой емкостью и сравнительно низкой стоимостью хранения информации. Это выгодно отличает их от твердотельных накопителей (SSD), у которых по сравнению с HDD емкость обычно меньше, а  стоимость хранения информации в несколько раз больше. Правда, следует отметить, что скоростные параметры у SSD все-таки выше, что делает их привлекательными для применения в качестве системных дисков. Однако использование специальных аппаратно-программных средств, основу которых составляют специальные адаптивные ускорители, позволяют HDD успешно соперничать c SSD не только по емкости и стоимости хранения информации, но во многих случаях даже по скоростным характеристикам.

В качестве таких ускорителей целесообразно использовать модули Intel Optane Memory, созданные на основе энергонезависимой памяти 3D XPoint. Каждый из этих модулей является интеллектуальным адаптивным ускорителем дисковых подсистем для компьютеров с процессорами Intel Core, начиная с их 7-го поколения. Технология, лежащая в основе работы Intel Optane Memory, повышает быстродействие компьютера. Она запоминает часто используемые файлы и ускоряет доступ к ним даже при включении компьютера после отключения питания. Это означает, что можно работать, не теряя времени на ожидание. Использование в компьютерах такого модуля обеспечивает высокое быстродействие систем с накопителями большой емкости, представленных HDD, приближая их скоростные характеристики к накопителям SSD.

Младшим и самым дешевым представителем ускорителей Intel Optane Memory Series является модель с информационным объемом 16GB. Однако 32-гигабайтная модель, получившая наименование MEMPEK1W032GA (далее — Intel Optane Memory 32GB, рис. 1), обладает лучшими скоростными параметрами. Основные характеристики Intel Optane Memory 32GB приведены в таблице 1.

(кликнуть мышью для увеличения картинки)

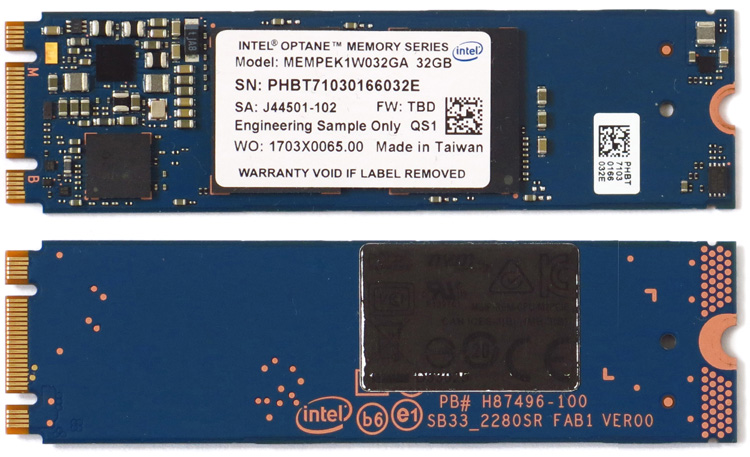

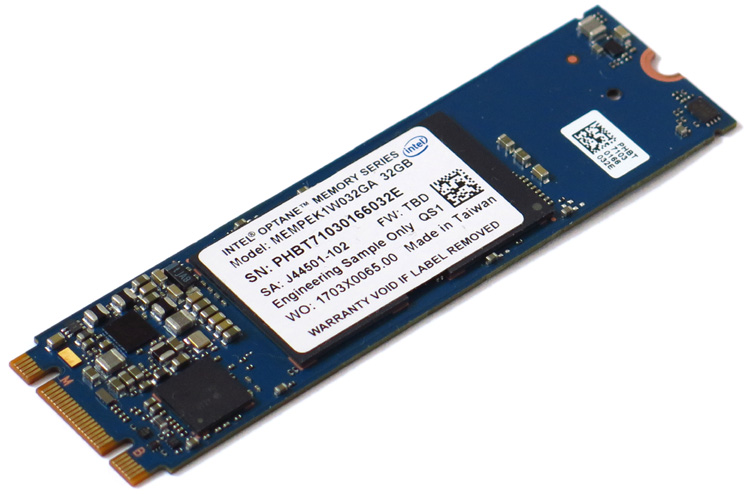

Рис. 1.  Модуль Intel Optane Memory 32GB

Таблица 1. Основные параметры Intel Optane Memory 32GB

Модуль ускорителя Intel Optane Memory 32GB выполнен в стремительно набирающем популярность форм-факторе M.2 с размерами 80,0 × 22,0 мм и односторонним монтажом электронных элементов на плате из стеклотекстолита синего цвета.

(кликнуть мышью для увеличения картинки)

Данное устройство можно использовать (на сайте Intel имеется соответствующий pdf-файл с подробной инструкцией) в компьютерах с материнскими платами, снабженными процессорами Intel Core 7-го или более нового поколения, разъемом M2 с интерфейсом PCIe NVMe 3.0 x2, с установленными ОС Windows 10 64-bit, а также драйверами аппаратных средств ПК и пакетом SetupOptaneMemory, которые скачиваются с сайта Intel.

Для демонстрации возможностей указанного ускорителя специально был выбран 2,5-дюймовый жесткий диск (HDD) с весьма низкими скоростными характеристиками.

В качестве тестовой системы был использован мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Основные компоненты системного блока этого мини ПК:

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — Intel SSD 545s Series 256GB (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

В качестве системного диска в операциях тестирования использовался низкоскоростной 2,5-дюймовый HDD ST9640320AS (640 Гбайт, SATA-II, 5400 об/мин, кэш 8 Мбайт). На этот накопитель, кроме операционной системы Microsoft Windows 10 Enterprise 64-bit были установлены с сайта Intel все полагающиеся драйверы. Модуль Intel Optane Memory 32GB был включен в систему через штатный разъем M.2 материнской платы Intel NUC7i7BNB. Управление этим модулем в процессе тестирования, результаты которого приведены ниже, осуществлялось с помощью утилиты Intel Optane Memory 16.8.1000, установленной запуском файла SetupOptaneMemory.exe.

Рассматривая возможности модуля Intel Optane Memory 32GB, необходимо отметить, что возможны два варианта его использования: в качестве твердотельного накопителя M.2 SSD 32GB или в качестве ускорителя системного накопителя. В данном случае роль системного накопителя исполнял кратко описанный ранее 2,5-дюймовый HDD ST9640320AS.

На рис. 2 – рис. 5 приведены результаты анализа и тестирования дисковой подсистемы, состоящей из HDD ST9640320AS и модуля Intel Optane Memory 32GB, используемого как отдельный накопитель M.2 SSD 32GB.

Рис. 2.  Дисковая подсистема в режиме двух накопителей

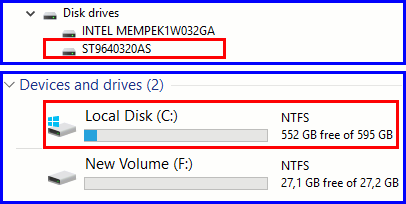

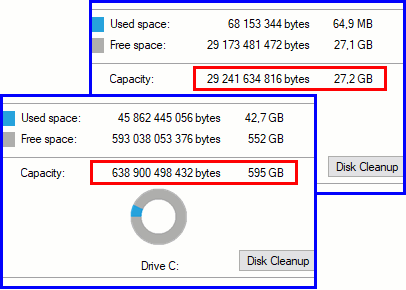

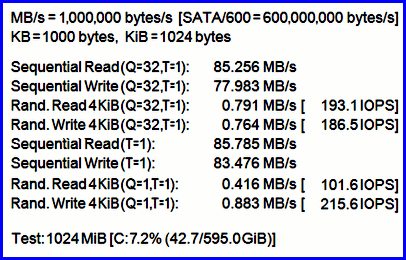

Рис. 3.  Емкостные характеристики двух накопителей

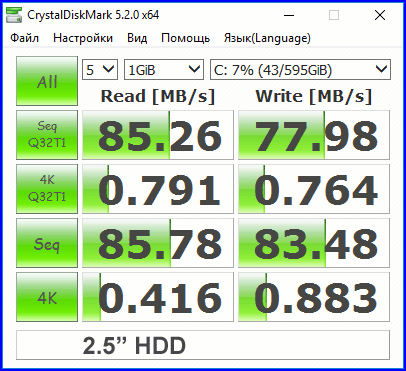

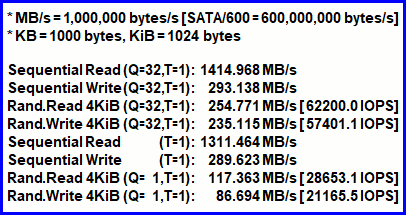

Рис. 4. Оценка скоростных параметров HDD ST9640320AS, выполненная CrystalDiskMark

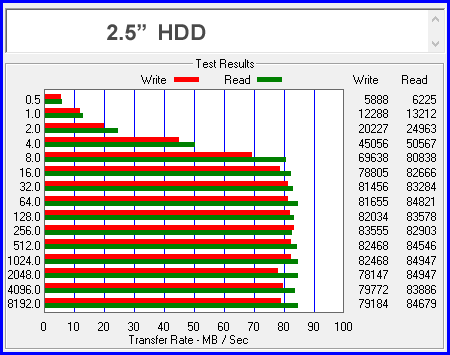

Рис. 5. Оценка параметров HDD ST9640320AS, выполненная ATTO Disk Benchmark

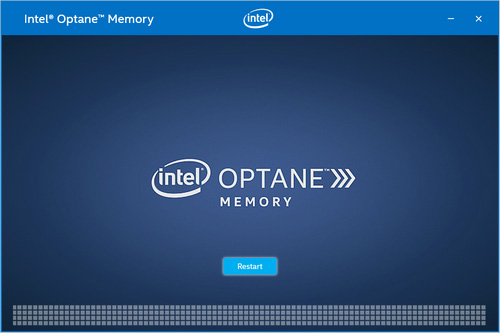

Для использования адаптивного ускорителя (модуля Intel Optane Memory 32GB) в качестве ускорителя системного накопителя (HDD ST9640320AS) требуется объединить эти устройства в единую систему, то есть создать из них единый накопитель. Как отмечалось выше, это осуществляется с помощью утилиты Intel Optane Memory 16.8.1000. Для выполнения указанного объединения требуется одноразовый запуск данной утилиты, после чего о ее существовании можно забыть, по крайней мере, до того момента, когда потребуется разделить ускоритель (Intel Optane Memory 32GB) и ускоряемый накопитель (HDD ST9640320AS). Результат работы этой утилиты, обеспечившей объединение указанных ускорителя и жесткого диска, представлен на рис. 6.

Рис. 6. Объединение Intel Optane Memory 32GB и HDD

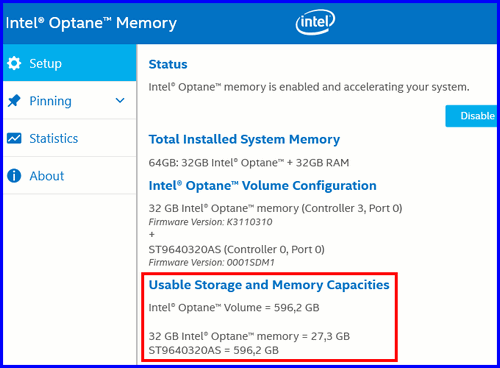

На рис. 7 – рис. 9 приведены результаты анализа и тестирования дисковой подсистемы, в которой модуль Intel Optane Memory 32GB используется как ускоритель жесткого диска HDD ST9640320AS.

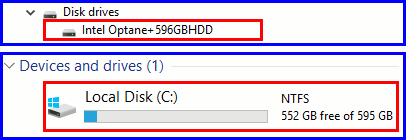

Рис. 7. Дисковая подсистема в режиме ускорения HDD

Рис. 8. Оценка параметров ускоренного HDD ST9640320AS, выполненная CrystalDiskMark

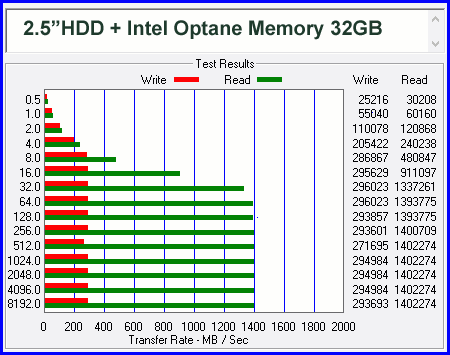

Рис. 9. Оценка параметров ускоренного HDD ST9640320AS, выполненная ATTO Disk Benchmark

Для удобства анализа некоторые результаты проведенного исследования скоростных возможностей HDD без ускорителя и HDD с ускорителем приведены в таблице 2.

Таблица 2.  Результаты тестирования HDD

Как следует из полученных результатов тестирования, модуль Intel Optane Memory 32GB, используемый в режиме ускорителя, значительно повысил скорости операций чтения/записи жесткого диска, как в последовательных, так и в случайных операциях. Особенно это сказывается на часто используемых файлах, размещенных в конце дискового пространства HDD, где скорости последовательных операций падают практически всегда в два раза.

Необходимо отметить, что эффективная работа HDD в связке с подобными ускорителями основана на кэшировании в указанных модулях файлов, непрерывно отбираемых в автоматическом режиме соответствующими программными средствами, реализующими специальные алгоритмы. При этом для модуля, выбранного для тестирования, можно дополнительно отобрать файлы и в ручном режиме с помощью упомянутой выше утилиты. По сути, для этих файлов модуль ускорителя превращается в SSD. Более того, в операциях чтения он демонстрирует характеристики высокоскоростного SSD.

Очевидно, что доступное пространство для кэширования пропорционально емкости используемого модуля. К сожалению, этого пространства в ряде случаев недостаточно для кэширования некоторых файлов. Так, например, это касается объемных файлов, чей размер больше размеров отведенного пространства кэширования. При работе с такими файлами на времена выполнения операций чтения и операций записи будут оказывать существенное влияние скоростные характеристики ускоряемого диска.

Именно поэтому в случае необходимости частой работы с объемными файлами целесообразно использовать все-таки скоростные модели дисков … и/или высокоемкие ускорители, как например, модели с 32GB или даже 64GB, 128GB и т. д.

Однако в системном и пользовательском ПО преобладают сравнительно небольшие файлы, размеры которых много меньше информационного пространства даже младшей модели ускорителя. Именно это обстоятельство и объясняет высокую эффективность связки HDD и Intel Optane Memory 32GB в реальных условиях выполнения широкого спектра задач. При этом более емкие модули в связке со скоростными моделями дисков, как это уже отмечалось, обеспечивают еще более впечатляющие результаты.

Все сказанное выше означает, что подобные средства действительно способны улучшать скоростные возможности системных накопителей, приближая их скоростные характеристики к аналогичным параметрам твердотельных накопителей. При этом программное подключение и отключение ускорителя, осуществляемых утилитой Intel Optane Memory 16.8.1000 (или более поздние варианты этой утилиты), не требует перестановки системного и прикладного ПО, инсталлированного на HDD. Для многих пользователей это обстоятельство может стать преобладающим фактором выбора подобного решения вместо традиционной замены системного HDD на SSD. Действительно, такая замена требует либо переустановки системного и прикладного ПО, либо проведения операций клонирования. Это не внушает оптимизма большинству пользователей компьютеров. Связано это с тем, что переустановка требует значительного времени и наличия установочных программных модулей с ключами и инструкциями; клонирование — соответствующих специализированных программ клонирования и опыта проведения подобных операций, а нередко еще и дополнительных аппаратных средств.

Однако, оценивая открывающиеся перспективы ускорения работы HDD, необходимо отметить одну особенность, которую следует учитывать при выборе и эксплуатации указанного решения. Дело в том, что извлечение модуля из разъема M.2 без предварительного программного его отключения с помощью упомянутой утилиты вызывает неустранимый сбой системы, сопровождающийся сообщением об отсутствии ОС. Возврат же этого (именно этого экземпляра!) модуля в разъем M.2 возвращает полную работоспособность. Увы, это свидетельствует об уязвимости связки HDD и ускорителя. Но, учитывая очень высокую надежность модулей Intel Optane Memory Series, вероятность сбоев весьма низкая. По крайней мере, эта вероятность принципиально ниже, чем в случае традиционных SSD, созданных по технологиям NAND и 3D NAND.

В заключение остается напомнить, что все указанное выше касается не только 2,5-дюймовых, но и 3,5-дюймовых жестких дисков настольных систем с аппаратно-программными средствами, совместимыми с модулями Intel Optane Memory. В качестве же приятного и полезного бонуса для настольных компьютеров с топовыми моделями жестких дисков можно получить системы очень большой емкости с очень высокими скоростными возможностями. Это жожет быть, например, HDD 14 Тбайт, работающий благодаря ускорителю с отобранными файлами (отобранными в автоматическом и ручном режимах) со скоростью SSD для широкого спектра задач. При этом, как это уже упоминалось, эффект ускорения будет тем выше, чем больше емкость используемого модуля Intel Optane Memory Series или аналогичного устройства.

Сокращенная версия статьи опубликована:
https://pcnews.ru/articles/32_gigabajtnyj_uskoritel_zestkih_diskov-898247.html

Дополнительные материалы:
https://www.rudometov.com/uskoritel-zhestkih-diskov-1/

Евгений Рудометов


 >>    Часть 1


В качестве тестовой системы, с помощью которой осуществлялось исследование HDWL110UZSVA, был использован высокопроизводительный настольный компьютер. Основу этого компьютера составили следующие компоненты:

• Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
• Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
• Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
• Дисковая подсистема — SSD SanDisk Ultra II 240GB (системный диск) и HDD 4000GB,
• Операционная система — Microsoft Windows 7 Enterprise.

Оценки емкостных параметров HDD HDWL110UZSVA, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, приведены на рис. 4.

Рис. 4.  Емкостные параметры HDD HDWL110UZSVA
             (кликнуть для увеличения)

Скоростные возможности HDD HDWL110UZSVA были оценены в процессе дальнейшего исследования.

На рис. 5 – рис. 7 представлены результаты оценки скоростных характеристик HDD HDWL110UZSVA, полученные с помощью ряда популярных тестовых программ.

Рис. 5.  Результаты HD Tune Pro 5.00 Benchmark
             (кликнуть для увеличения)

Рис. 6.  Результаты CrystalDiskMark
             (кликнуть для увеличения)

Рис. 7.  Результаты ATTO Disk Benchmark
             (кликнуть для увеличения)

Итак, как следует из полученных в процессе тестирования оценок, 2,5-дюймовый жесткий диск HDWL110UZSVA, относящийся к серии L200 и обладающий информационной емкостью 1 Тбайт, характеризуется сравнительно высокими скоростными возможностями.

             (кликнуть для увеличения)

>>    Часть 1


Евгений Рудометов


В секторе внутренних жестких дисков компания Toshiba разработала и выпустила 2,5-дюймовые накопители серии L200 (Toshiba’s 2.5-inch L200 Laptop PC Hard Drive, L200 HDD). Состоит она в настоящее время из изделий с информационным объемом от 500 Гбайт до 2 Тбайт. При этом в серии L200 имеются как модели толщиной 9,5 мм, так и модели Slim толщиной 7 мм.

Эти накопители предназначены для компактных систем, к которым относятся ноутбуки, игровые приставки, периферийные устройства. Однако указанные жесткие диски серии L200 могут успешно использоваться и в составе настольных компьютерных систем.

Возможности средней модели HDD, выпущенной в варианте Retail (рис. 1) и имеющей наименование HDWL110UZSVA, были оценены в процессе проведенного тестирования. Этот 2,5-дюймовый Slim накопитель (далее — HDD HDWL110UZSVA) обладает информационным объемом 1 Тбайт и встроенной кэш-памятью 128 Гбайт. Результаты тестирования HDD HDWL110UZSVA в составе высокопроизводительного настольного компьютера приведены ниже.

Рис. 1.  Retail-комплект HDD HDWL110UZSVA
             (кликнуть для увеличения)

На рис. 2 приведены лицевая и обратная стороны HDD HDWL110UZSVA, на рис. 3 — скриншоты фрагментов маркировки предоставленного для исследования семпла. Основные параметры данного жесткого диска, заявленные и приведенные производителем на его фирменном сайте, представлены в таблице 1.

Рис. 2.  Лицевая и обратная стороны HDD HDWL110UZSVA
             (кликнуть для увеличения)

Рис. 3.  Фрагменты маркировки HDD HDWL110UZSVA на диске и на коробке
             (кликнуть для увеличения)

Таблица 1. Основные параметры накопителя

Результаты проведенного исследования HDD HDWL110UZSVA рассмотрены  в следующих частях  данной статьи.

>>    Часть 2
