Евгений Рудометов


 >>    Часть 2


Необходимо отметить, что хотя блок с HDD надежно удерживается средствами фиксации, извлечь его из корпуса накопителя сравнительно нетрудно. На рис. 7 приведен внешний вид блока с HDD.

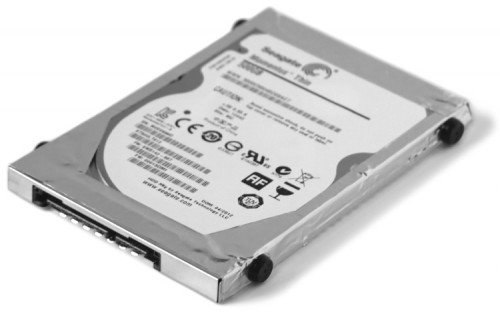

Slim Portable w SSD 07

Рис. 7.  Блок с HDD



И далее возможно два варианта развития событий. Выбор остается за пользователем, инициирующим процесс модернизации мобильного накопителя Slim.

Первый вариант, и он будет самый корректный, — полностью разобрать блок, и на место HDD и установить SSD. Здесь необходимо отметить, что HDD в блоке удерживается четырьмя винтами, фольгой и самой конструкцией металлического экрана. Да, придется повозиться.

Второй вариант является существенно более простым в реализации. Он подразумевает использование совместно с SSD только средств фиксации. Этот вариант вполне допустим, так как выбранный SSD (SSD KC300 480GB, модель SKC300S37A/480G), выполнен в металлическом корпусе. Подготовленный к установке SSD KC300 480GB представлен на рис. 8. Основные параметры SSD KC300 480GB приведены в таблице 3.

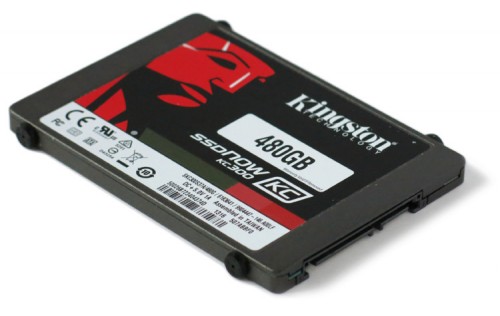

Slim Portable w SSD 08

Рис. 8.  SSD, подготовленный к установке в корпус мобильного накопителя Slim



Таблица 3.  Параметры SSD

Параметры

Значения

Семейство

KC300

Номер модели

SKC300S37A/480G

Емкость, Гбайт

480

Скорость Read / Write, Мбайт/с

До 525 / 500

Интерфейс

SATA 6Gb/s

Ресурс, Тбайт

1797 (3 DWPD)

Энергопотребление,
Вт

Avg.

0,16

Read / Write

1,73(max) / 2,49(max)

Idle

0,08

Рабочая температура, °C

0–70

Средняя наработка на отказ, час

1 000 000

Габариты, мм

69,8×100,1×7

Вес, г

92,3



Остальные этапы, связанные с установкой SSD KC300 480GB в корпус мобильного накопителя Slim, представлены на рис. 9 – рис. 11.

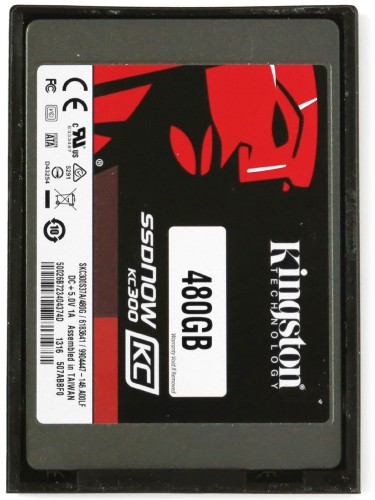

Slim Portable w SSD 09

Рис. 9.  SSD в корпусе мобильного накопителя Slim без крышки

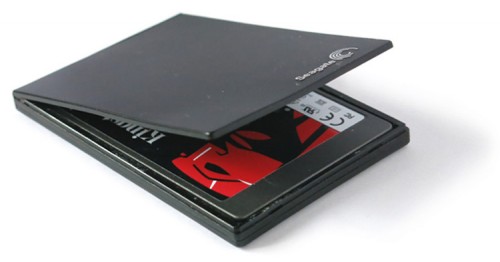

Slim Portable w SSD 10

Рис. 10.  Модернизированный мобильный накопитель Slim со снятой крышкой

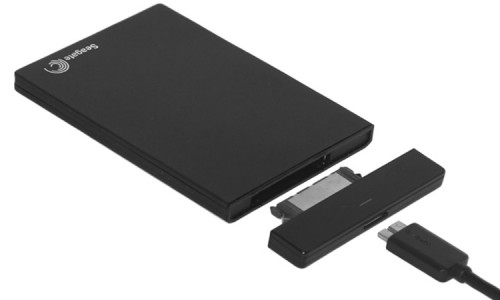

Slim Portable w SSD 11

Рис. 11.  Подготовленный к тестированию накопитель Slim



Результаты модернизации мобильного накопителя Slim представлены — в следующей части  данной статьи.
