Евгений Рудометов


 >>    Часть 1


Для доступа к внутреннему устройству мобильного накопителя Slim 500GB с целью последующей замены 2,5-дюймового HDD на SSD KC300 480GB того же форм-фактора необходимо выполнить ряд несложных действий. Эти действия иллюстрируют рис. 3 – рис. 7.

Итак, прежде всего, следует аккуратно снять верхнюю пластину корпуса Slim 500GB. Эта пластина, сделанная из алюминия, удерживается клейким составом, нанесенным по периметру. Кстати, этот состав длительное время сохраняет свои свойства, поэтому крышку можно и снимать, и ставить на место неоднократно, главное — избегать значительных деформаций, чтобы сохранить привлекательный вид накопителя после очередной сборки накопителя.



Slim Portable w SSD 03

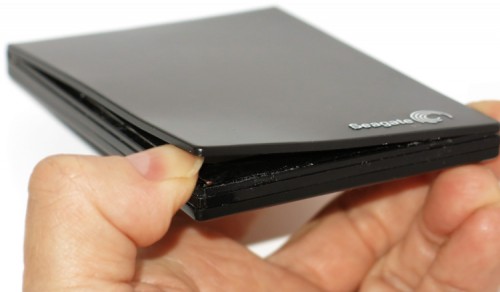

Рис. 3.  Вскрытие корпуса Slim 500GB



Slim Portable w SSD 04

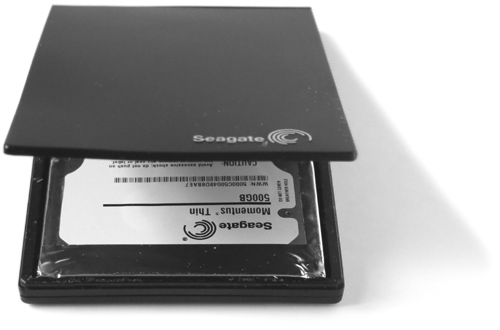

Рис. 4.  Накопитель Slim 500GB со снятой крышкой



Slim Portable w SSD 05

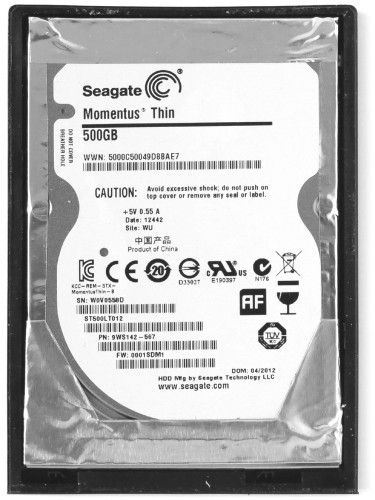

Рис. 5.  Накопитель Slim 500GB без крышки



Как видно на рис. 5, в корпусе накопителя Slim 500GB, находится только 2,5-дюймовый HDD. Помещенный в металлический контейнер, который вместе с алюминиевой фольгой исполняет роль электромагнитного и электростатического экрана, данный HDD образует, по сути, отдельный блок. А вот вся электронная начинка, обеспечивающая интерфейс и энергопитание, сосредоточена в съемном адаптере.

Остается добавить, что указанный HDD, информационная емкость которого составляет 500 Гбайт, входит в линейку сверхтонких изделий Momentus Thin. Модель имеет наименование ST500LT012, основные параметры данной модели приведены в таблице 2.



Таблица 2. Параметры HDD

Параметры Значения
Код модели ST500LT012
Емкость, Гбайт 500
Интерфейс SATA 3Gb/s
Объем кэш-памяти, Мбайт 16
Средняя плотность, Гбит/кв.дюйм 670
Размер сектора, байт 4096
Скорость вращения дисков, об/мин 5400
Средняя задержка, мс 5,6
Средний доступ, мс 12,0
Пусковой ток, А 1,0
Средняя
мощность,
Вт
Seak 1,4
Read / Write 1,3 / 1,7
Idle 1,2 / 0,7 / 0,45
Габариты, мм 100,6 х 70,1 х 7
Вес, г 93
Рабочий диапазон температур, °C 0-60
Динамические нагрузки (2 мс), G 400
Уровень шума (Seek / Idle), Дб 22 / 20
Надежность, % 0,48


Оценивая конструктив накопителя Slim 500GB, необходимо отметить, что блок с HDD ST500LT012 удерживается в корпусе благодаря ряду особенностей. К ним относятся, например, специальные пазы в корпусе под мягкие колпачки на винтах крепления, а также специальные прокладки, играющие не только роль демпферов, но и проводников для снятия статических зарядов. Часть из них приведена на рис. 6.



Slim Portable w SSD 06-1

Slim Portable w SSD 06-2

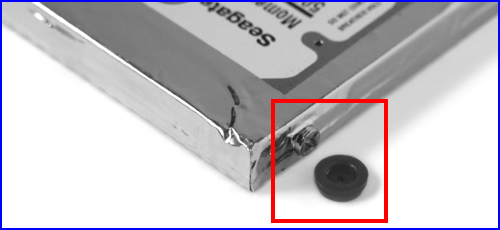

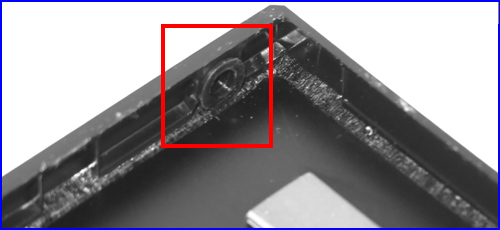

Рис. 6.  Средства фиксации блока с HDD в корпусе накопителя Slim



О замене HDD на SSD — в следующей части  данной статьи.



>>    Часть 3
