Для настольных компьютеров компания Kingston предлагает восьмигигабайтные модули DDR3-1600 SDRAM (8GB PC3-12800), получившие наименование KVR16N11/8
Евгений Рудометов
>> Часть 1
Расшифровка наименования модуля памяти KVR16N11/8:
- “KVR” — Kingston ValueRAM,
- “16” — 1600 МГц,
- “N” — небуферизованный модуль DIMM (без кода коррекции ошибок),
- “11” — латентность CAS, составляющая 11 нс,
- “8” — 8 Гбайт.
Из других характеристик KVR16N11/8 следует отметить следующие: тип памяти — DDR3-1600 (PC3-12800, CL11 240-Pin DIMM); тактовая частота — 800 МГц; тайминги — 11-11-11 (при 1,5 В); напряжение питания — 1,5 В (1.425V ~ 1.575V); максимальная мощность — 2,580 Вт; рабочая температура — от 0°C до 85°C; температура хранения — от -55°C до +100°C, размер — 133,35 х 30,0 мм; подключение — 240 позолоченных контактов.
Указанные характеристики определяют производительность подсистемы оперативной памяти, а через нее и производительность всей системы компьютера.

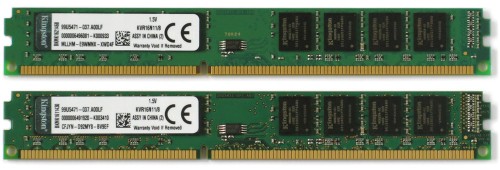

Внешний вид модулей памяти KVR16N11/8 (PC3-12800, CL11 240-Pin DIMM) представлен на рис. 4.
Рис. 4. Два модуля KVR16N11/8

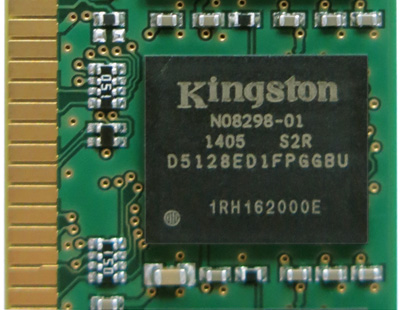

Основными элементами каждого модуля KVR16N11/8 являются шестнадцать микросхем памяти 512M x 8-bit FBGA, расположенных на обеих сторонах печатной платы модуля. Одна из таких микросхем представлена на рис. 5.
Рис. 5. Микросхема памяти
Следует отметить, что модули KVR16N11/8 имеют пожизненную гарантию, что и указано в сопровождающей данные изделия документации (рис. 6).
Рис. 6. Фрагмент документации
О конфигурации тестового компьютера и результатах тестирования — в следующей части данной статьи.
