Mega 533 Lite изнутри


Сегодня цифровые аудиоплееры занимают важную позицию. В их внутреннем устройстве все чаще используются комплектующие, традиционно связываемые с вычислительной техникой

trans Mega 533 Lite изнутри

Евгений Рудометов




Логическим следствием конвергенции компьютерных и традиционных электронных технологий стало стремительное расширение рынка потребительской электроники. В результате многие бытовые изделия, без которых уже трудно представить свою жизнь, сильно изменились. Выпускаемые телевизоры, радиоприемники и магнитофоны все больше становятся цифровыми. В их внутреннем устройстве все чаще используются комплектующие, традиционно связываемые с компьютерами. Сегодня уже не редкость использование в этих изделиях мощных процессоров, жестких дисков, оперативной памяти, стандартных  интерфейсов. Современные аудиоплееры не являются исключением.

В мире высоких технологий и цифровых изделий аудиоплееры занимают важную позицию. Эти чрезвычайно популярные изделия широко представлены на компьютерном рынке и пользуются заслуженной популярностью. Их производство, осуществляемое большим числом компаний, соизмеримо с выпуском компьютеров и составляет десятки миллионов штук в год. Это приносит их разработчикам, производителям и продавцам очень большие доходы, что стимулирует рост соответствующего сектора рынка и увеличение числа фирм, занятых в данном бизнесе.

Среди этих фирм видное место занимает известная компьютерная компания MSI, которая  в дополнение к своей основной продукции выпускает широкий спектр изделий потребительской электроники. При этом среди этих изделий значительную долю занимают цифровые аудиоплееры.

В качестве примера компактных, малогабаритных, цифровых аудиоплееров, выпущенных  компанией MSI и характеризующихся малыми весом и ценой, можно привести модель MEGA PLAYER 533 Lite. Эта модель является типичным представителем изделий, относящихся к сектору Low End. Она лишена FM радиоприемника и возможностей записи. Предназначена для индивидуального прослушивания файлов в формате MP3 и WMA.

Внешний вид аудиоплеера MEGA PLAYER 533 Lite приведен на Рис. 1, а основные параметры представлены в Таблице 1.


MEGA PLAYER 533Lite

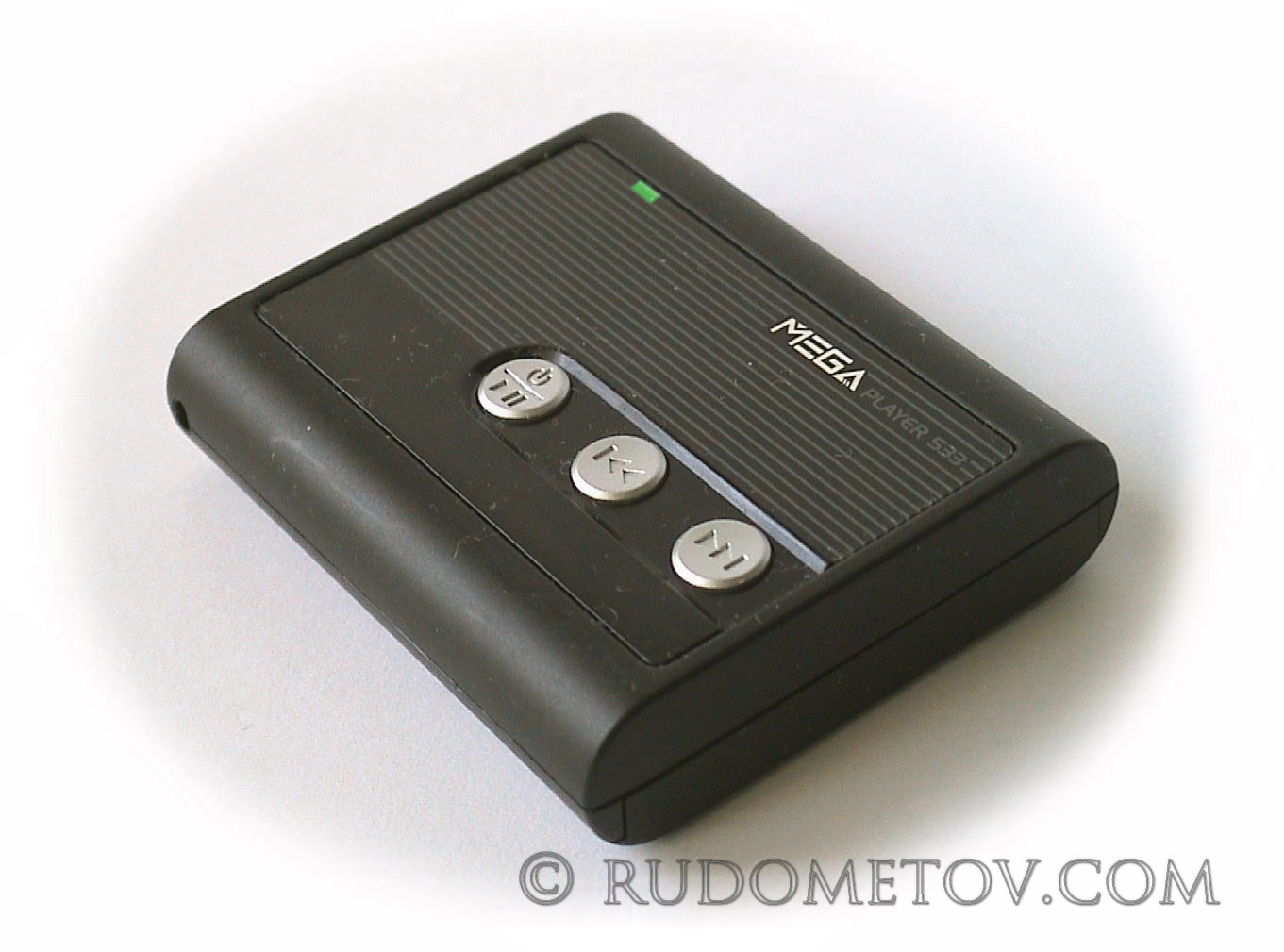

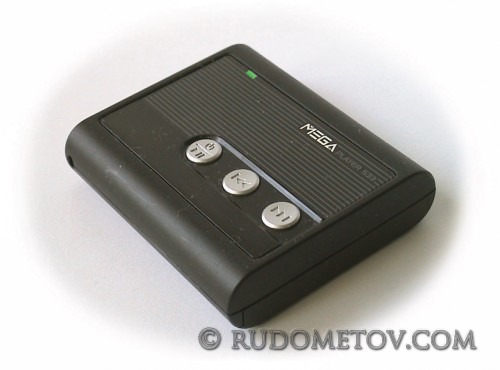

Рис. 1. Цифровой  аудиоплеер MEGA PLAYER 533Lite



Таблица 1.   Основные параметры модели MEGA PLAYER 533 Lite

Модель MEGA PLAYER 533 Lite
Основные функции

Воспроизведение MP3 / WMA

Диск USB для компьютера

SD картридер

Форматы воспроизведения MP3, WMA (16 – 320 Кбит/с)
Разъемы ввода/вывода Аудиовыход для наушников, стерео, 3.5 мм

USB-коннектор

Встроенная флэш-память, Мбайт

0 / 128 / 256 / 512

Ааудио Выход, мВ

10

Частотный диапазон, Гц

20 ~ 20 000

Динамический диапазон, дБ

> 90

Размеры, мм 58 x 48.5 x 13,5
Вес 29 г — без батареи, 40 г — с батареей


Управление устройством осуществляется с помощью пяти миниатюрных клавиш. Три из них расположены на лицевой панели корпуса и выполняют функции «включения / паузы / выключения», «перемотки назад», «перемотки вперед», две другие — отвечают за регулировку громкости и находятся в торце корпуса. При этом визуальная индикация режимов осуществляется двуцветным светодиодом.

Из важных особенностей устройства следует отметить возможность расширения информационного пространства с помощью карт флэш-памяти SD, подключаемых через встроенный слот.  Доступ к этому разъему — после снятия задней крышки.

Эта же крышка открывает доступ к элементу электропитания форм-фактора ААА, в качестве которого может использоваться и аккумулятор (Рис. 2).


MEGA PLAYER 533Lite back

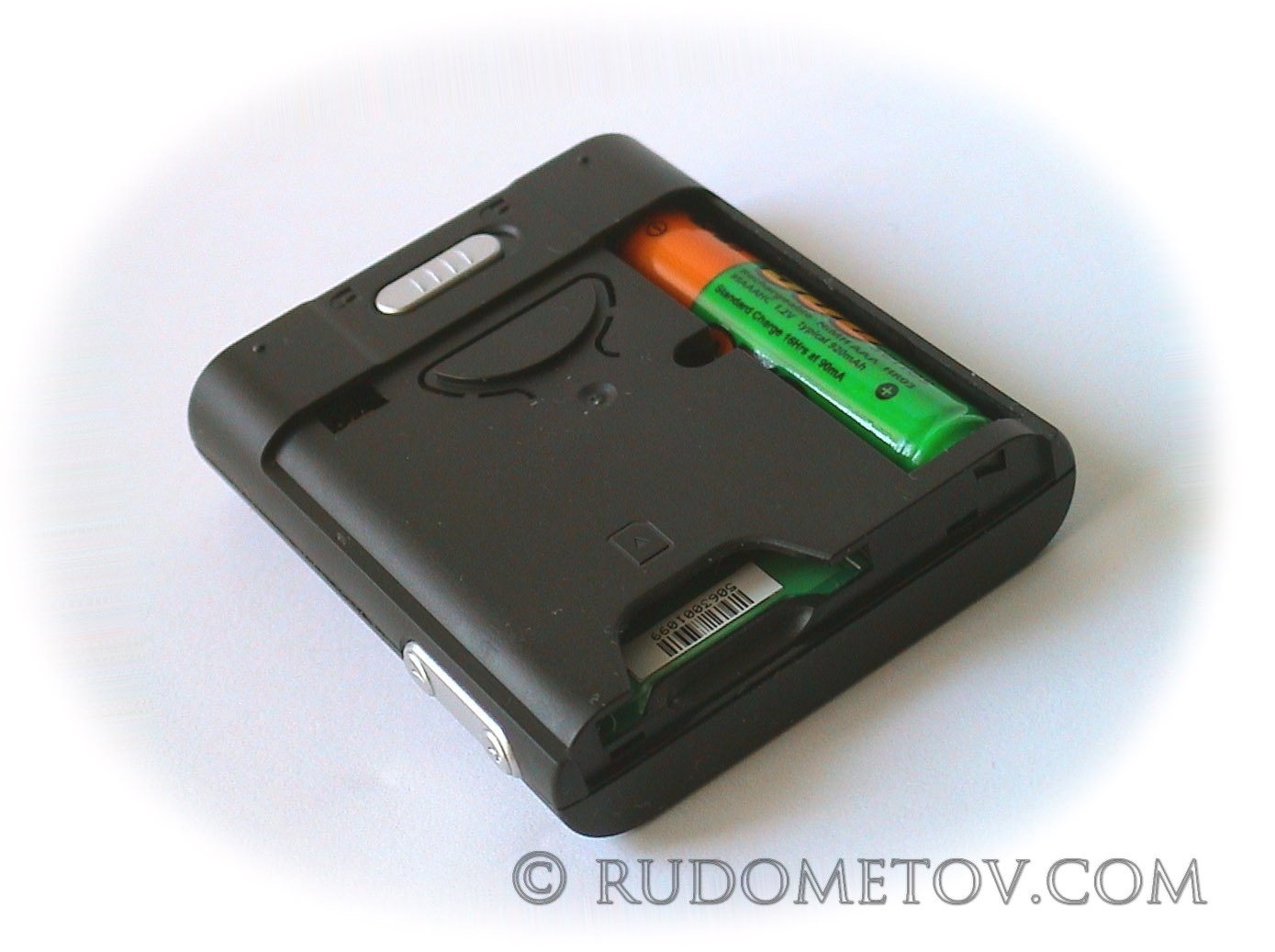

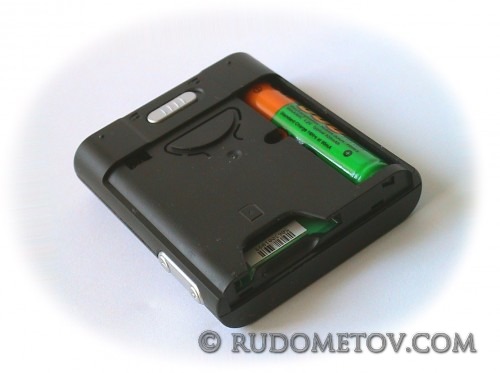

Рис. 2. Разъем SD и элемент энергопитания



Кроме замены элемента питания, устройство практически не требует обслуживания. Однако в случае эксплуатации во влажной атмосфере могут окисляться контакты у батареи, а также контакты кнопок управления.

Для доступа к контактам энергопитания достаточно открыть заднюю крышку, а вот для очистки контактов клавиш управления потребуется выполнить разборку устройства. При этом, несмотря на то, что это выполнить здесь достаточно просто, следует учитывать потенциальную опасность потери работоспособности при недостаточной квалификации.

Вся электронная начинка расположена на печатной плате. При этом на одной стороне платы расположен разъем флэш-памяти SD и сравнительно небольшое количество электронных элементов. На обратной стороне платы находятся: разъемы, контакты кнопок управления, а также основные микросхемы (Рис. 3).

Одна из них выполняет функции встроенной флэш-памяти.

Вторая микросхема — SIGMATEL STMP3502 — высокоинтегрированный контроллер. Спроектированная для устройств потребительской электроники сдержит в своем составе контроллеры, предназначенные для управления электронными компонентами. Среди них могут использоваться дисплей LCD/LED, цепи записи от линейного выхода / микрофона / FM-тюнера, а также средства контроля энергопитания, памяти и цифровых интерфейсов, усилитель головных телефонов и т. д.

Общее управление всеми интегрированными контроллерами осуществляет сравнительно мощный 24-разрядный процессор, который осуществляет с помощью встроенных аналого-цифровых и цифро-аналоговых преобразователей, а также ряда вспомогательных цепей все необходимые операции преобразования аудиоданных. Однако в плеере задействованы далеко не все возможности сравнительно недорогой микросхемы SIGMATEL STMP3502.


MEGA PLAYER 533Lite inside

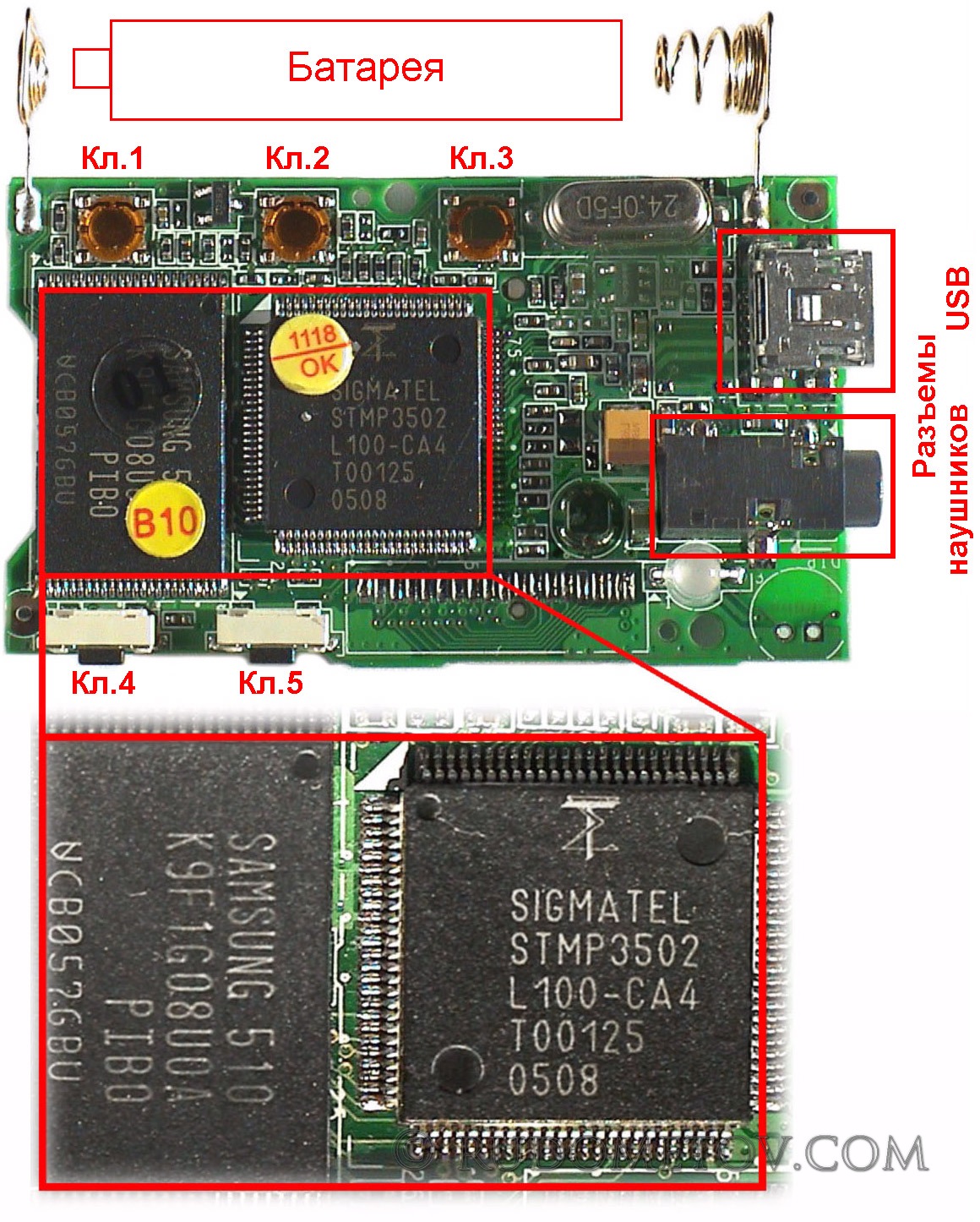

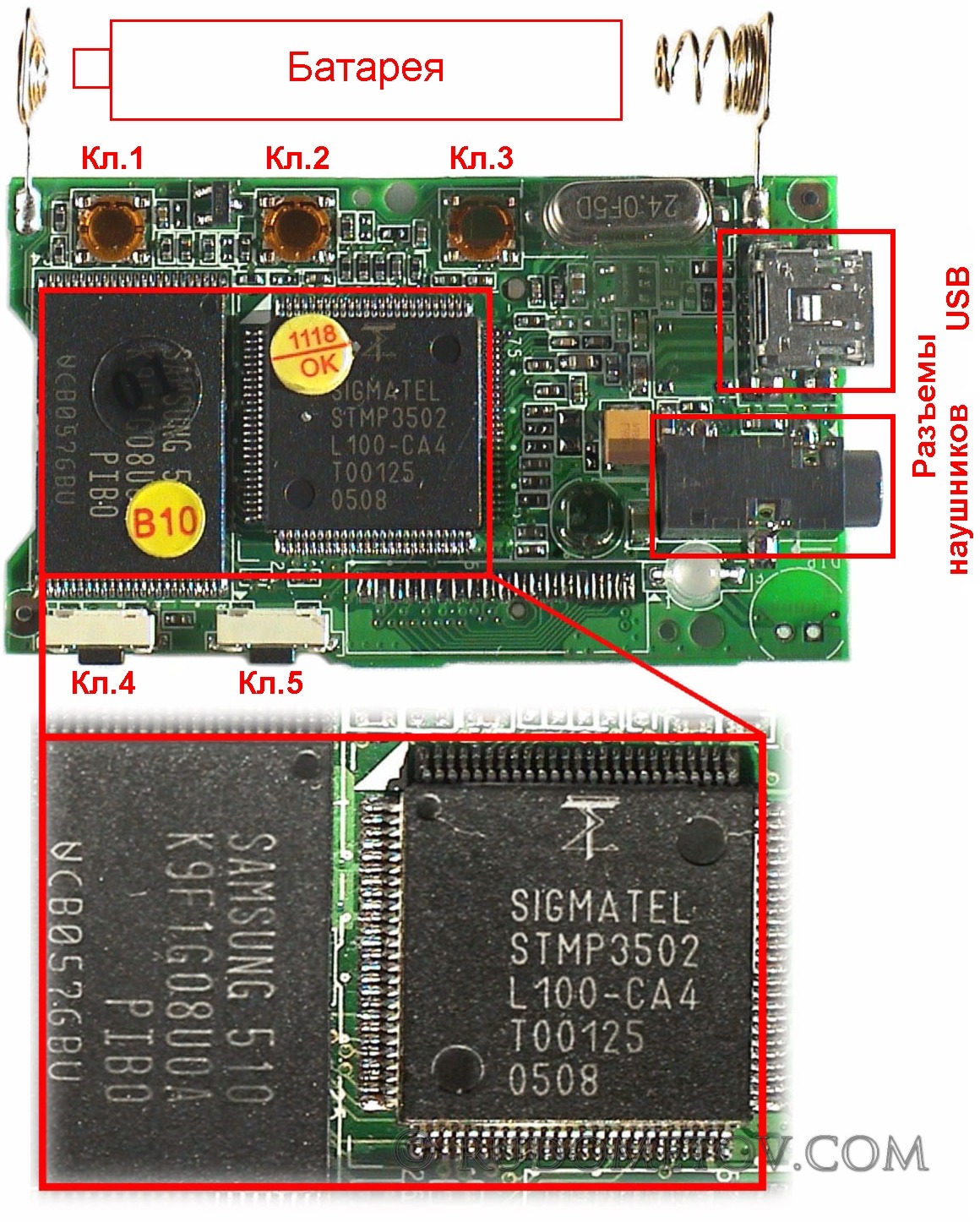

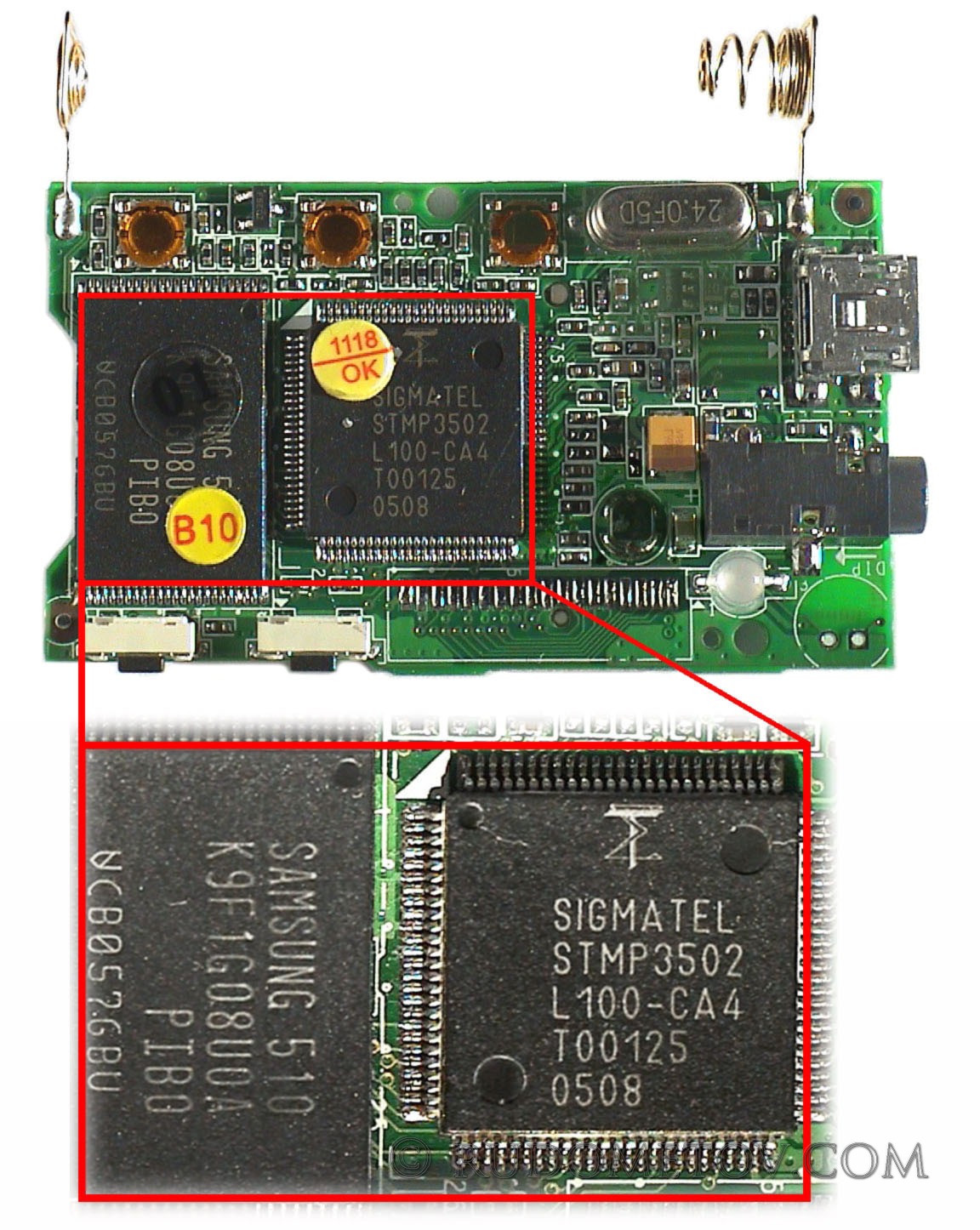

Рис. 3. Печатная плата аудиоплеера MEGA PLAYER 533 Lite с расположенными на ней электронными элементами



Остается отметить, что заполнение аудиоинформацией встроенной и внешней флэш-памяти данного аудиоплеера осуществляется через традиционный интерфейс USB. При подключении к компьютеру устройство корректно опознается аппаратно-программными средствами компьютера (Рис. 4).

MEGA PLAYER 533Lite Device Manager

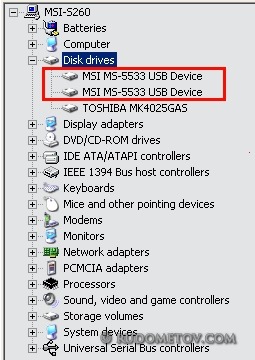

Рис. 4. Фрагмент окна «Device Manager»



Внутренняя и внешняя флэш-память — это два логических накопителя (Рис. 5). Каждый из них может использоваться для хранения компьютерной информации.


MEGA PLAYER 533Lite My Computer

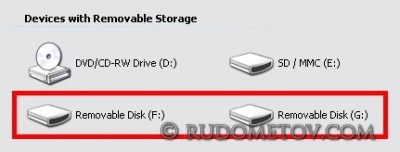

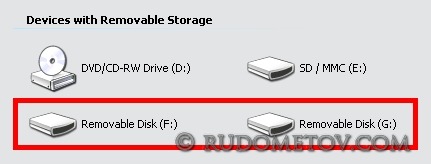

Рис. 5. Фрагмент окна «My Computer»


В дополнение к этому, устройство может использоваться как карт-ридер для считывания компьютерной информации.

Остается добавить, что время работы устройства зависит от емкости используемого элемента, степени сжатия файлов, установленного уровня громкости, а также используемых головных телефонов. Измерение потребляемого тока показало, что его уровень находится в диапазоне 70–100 мА при комфортном уровне громкости и телефонов с сопротивлением 30 Ом. Таким образом, использование аккумулятора емкостью 1000 мАч обеспечивает более 10 часов работы.
