Современные аудиоплееры создаются на основе сравнительно небольшого количества специализированных микросхем. Это обеспечивает их компактность, надежность и широкие функциональные возможности, среди которых в ряде моделей присутствует Bluetooth
Евгений Рудометов,
Виктор Рудометов
Совместное использование современных полупроводниковых, электронных, компьютерных и аудиотехнологий обеспечило появление перспективных мультимедийных изделий. В результате такого объединения многие из них стали чрезвычайно компактными и приобрели широкие функциональные возможности, среди которых не только обработка мультимедийной информации, но и связь с другими устройствами .
В качестве примера можно привести модели MEGA PLAYER 516/522 BT. Внешний вид предоставленного инженерного образца аудиоплеера приведен на Рис. 1, а основные параметры — в Таблице 1.

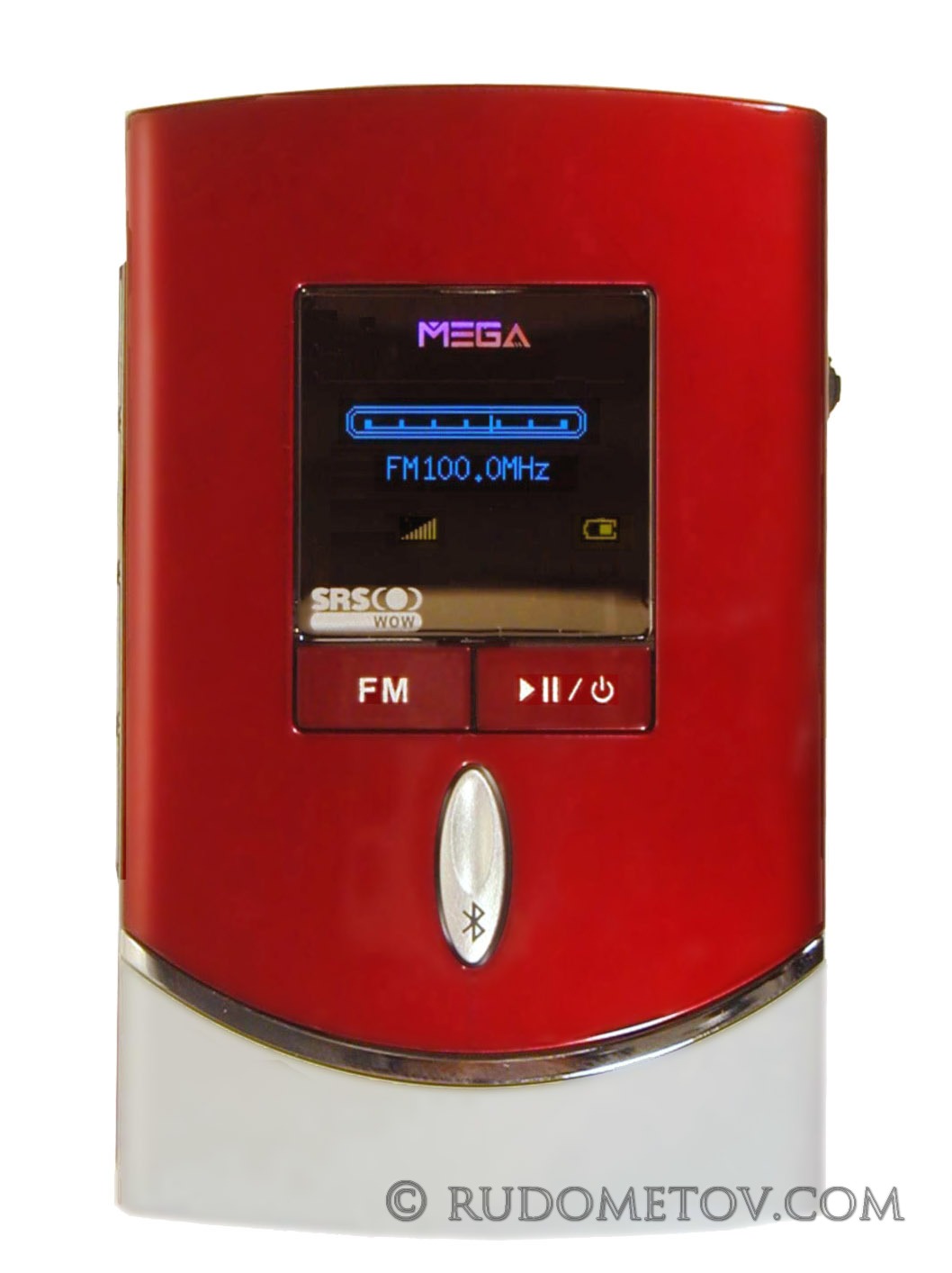

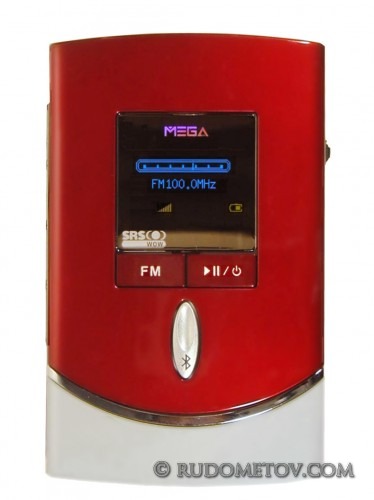

Рис. 1. Внешний вид аудиоплеера MEGA PLAYER 516/522 BT
Таблица 1. Основные параметры аудиоплеера MEGA PLAYER 516/522 BT
| Поддерживаемые форматы | MP3, WAV и WMA |
| OLED индикатор | Размеры: 23 (дл) x 11.98 (ш) мм, 128 x 64 пикселей |
| Объем встроенной флэш-памяти, Мбайт | 64/128 / 256 / 512 |
| Карты внешней флэш-памяти памяти | SD/ MMC |
| Разъемы ввода/вывода | Stereo Audio- out, 2.5мм; Stereo line-in, 2.5 мм; USB (B); Разъем SD/MMC |
| Аккумулятр | Встроенный, 3,7В, 420 мA/час |
| Размеры, мм | 54 x 86 x 11,5 |
| Вес, г | 55 |
Среди особенностей следует отметить наличие Bluetooth. Это позволяет реализовать функцию “Handsfree” при использовании мобильного телефона с Bluetooth. А благодаря функции записи можно организовать фиксацию переговоров.
Параметры модуля Bluetooth приведены в Таблице 2.
Таблица 2. Основные характеристики модуля Bluetooth
| Спецификация Bluetooth | Ver. 1.1 |
| Диапазон частот | 2.4 ~ 2.4835 GHz (2.4 GHz ISM диапазон) |
| Радиоканалы | До 79 каналов |
| Дальность действия | до 20 м на открытом пространстве |
| Внутренний интерфейс | I2C, 3.3V |
Устройство оснащено дисплеем OLED (Organic Light-Emitting Diode), обладающего не только широкими углами обзора, но и высокой энергоэкономичностью, что обеспечивает длительное время автономной работы. Зарядка встроенного аккумулятора осуществляется через разъем USB.
Управление осуществляется с помощью нескольких клавиш (Рис. 2).

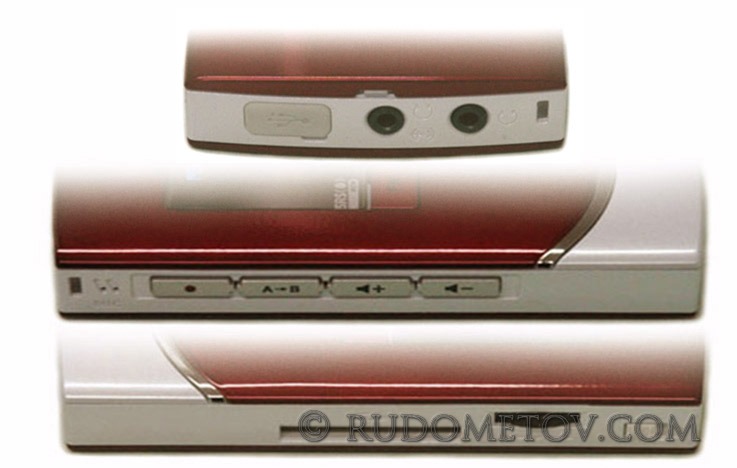

Рис. 2. Разъемы и кнопки управления, расположенные на боковых панелях
Устройство обеспечивает запись со встроенного микрофона, FM приемника, линейного входа и через Bluetooth. Информация фиксируется в файлах формата WAV и сохраняется в энергонезависимой памяти.
Благодаря наличию разъема SD/MMC возможно расширение информационного объема памяти.
Устройство не нуждается в обслуживании. Однако в случае использования в неблагоприятных средах возможно потребуется очистка контактов, доступ к которым открывается только после вскрытия. Однако следует учитывать, что данная операция, проводимая без наличия должной квалификации, может нарушить работоспособность изделия.

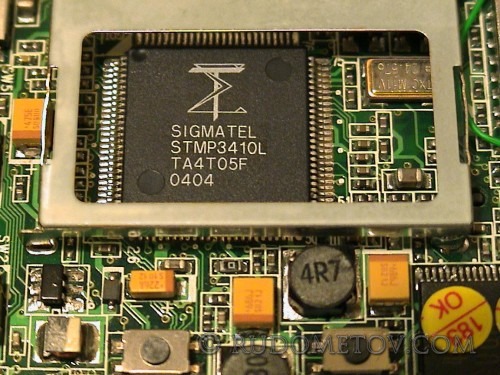

Основой архитектуры устройства служат всего несколько микросхем. Среди них центральной является микросхема SIGMATEL STMP3410L (Рис. 3), расположенная под OLED дисплеем. Доступ к этой микросхеме открывается после демонтажа дисплея.

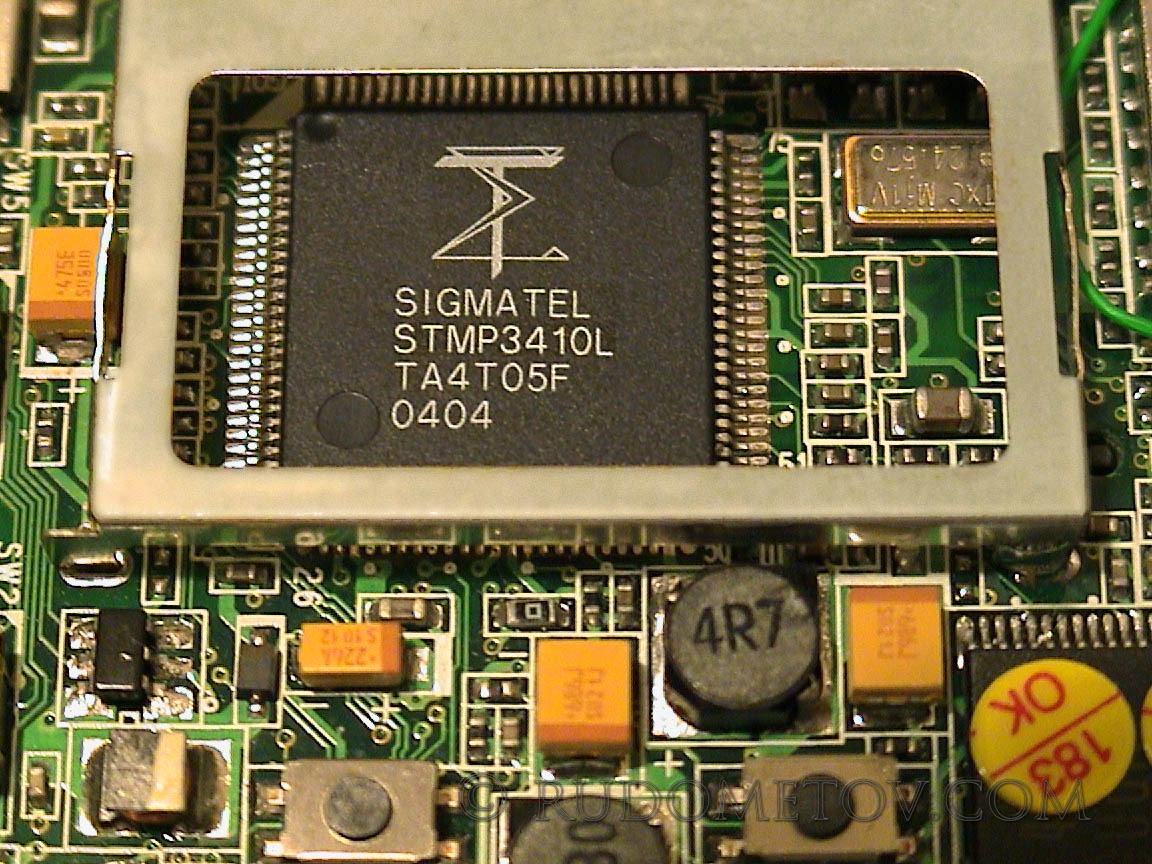

Рис. 3. Микросхема SIGMATEL STMP3410L
Необходимо отметить, что микросхема SIGMATEL STMP3410L является сравнительно сложной микросхемой, в составе которой присутствует большое количество котроллеров. Однако не все из них задействованы в данном устройстве.
Упрощенная архитектура устройства, основой которого является микросхема SIGMATEL STMP3410L, приведена на Рис. 4, более детальная — на Рис. 5.

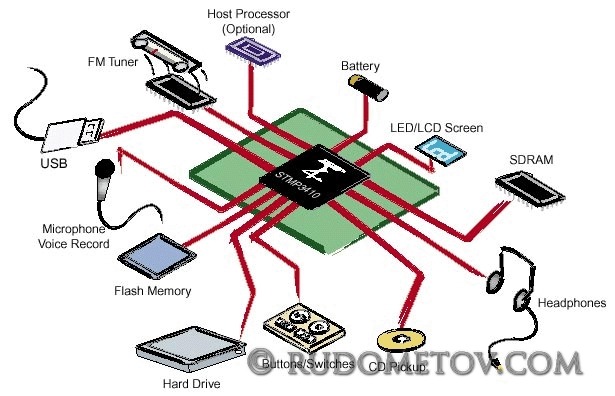

Рис. 4. Упрощенная архитектура устройства с SIGMATEL STMP3410L

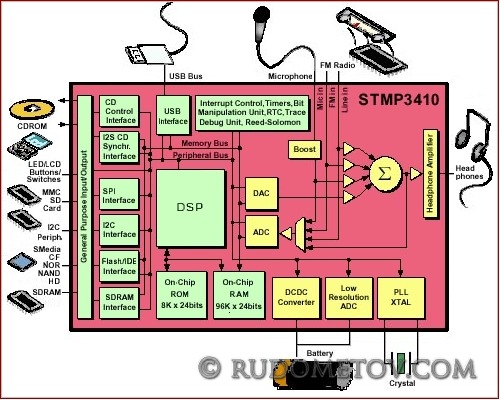

Рис. 5. Основные контроллеры SIGMATEL STMP3410L
После подключения устройства к компьютеру с целью осуществления передачи файлов оно корректно опозналось операционной системой (Рис. 6).

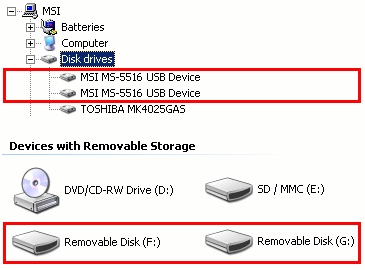

Рис. 6. Фрагмент окон «Диспетчер устройств» и «Мой компьютер»
В дополнение к основным функциям устройство может быть использовано в качестве компактного накопителя.
Скоростные свойства иллюстрирует приведенные ниже результаты тестирования. В качестве тестов использовался пакет SiSoftware Sandra.
В качестве тестовой компьютерной платформы использовался ноутбук MSI MEGABOOK S260 (процессор — Intel Pentium M 1,6 ГГц, чипсет — Intel 915GM, память — DDR333).

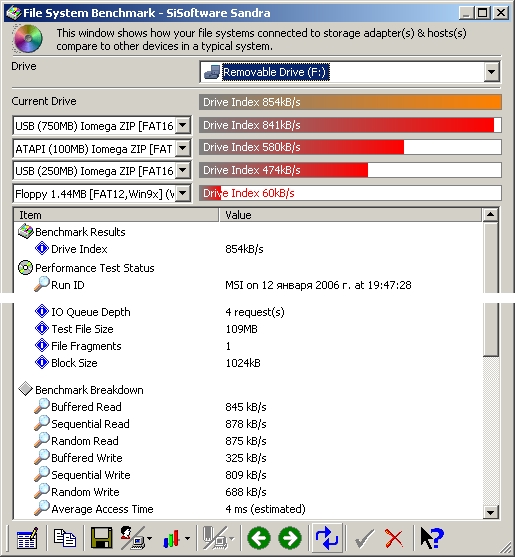

Результаты тестирования приведены на Рис. 7.
Рис. 7. Результаты тестирования встроенной памяти аудиоплеера
Что же касается качества воспроизведения аудиофайлов, то. как оказалось, у данной модели оно оказалось сравнительно высоким.
