Электронное содержимое медиакомбайна (часть 1)


Современные мультимедийные комбайны отличаются компактностью и многофункциональностью. Часто они способны воспроизводить и записывать не только аудио, но и видеоинформацию. Создаются они на основе небольшого количества микросхем высокой степени интеграции

trans Электронное содержимое медиакомбайна (часть 1)trans Электронное содержимое медиакомбайна (часть 1)trans Электронное содержимое медиакомбайна (часть 1)

Евгений Рудометов




Плеер MEGA VIEW 566, представленный на рынок компанией MSI, во многом напоминает предыдущую модель MSI MEGA VIEW 561. Основное отличие заключается в добавлении слота под карточки флэш-памяти стандартов SD/MMC и незначительном изменении дизайна.


Основные особенности плеера

Внешний вид плеера MEGA VIEW 566 приведен на Фото 1, основные параметры — в Таблице 1.


MEGA VIEW 566 01

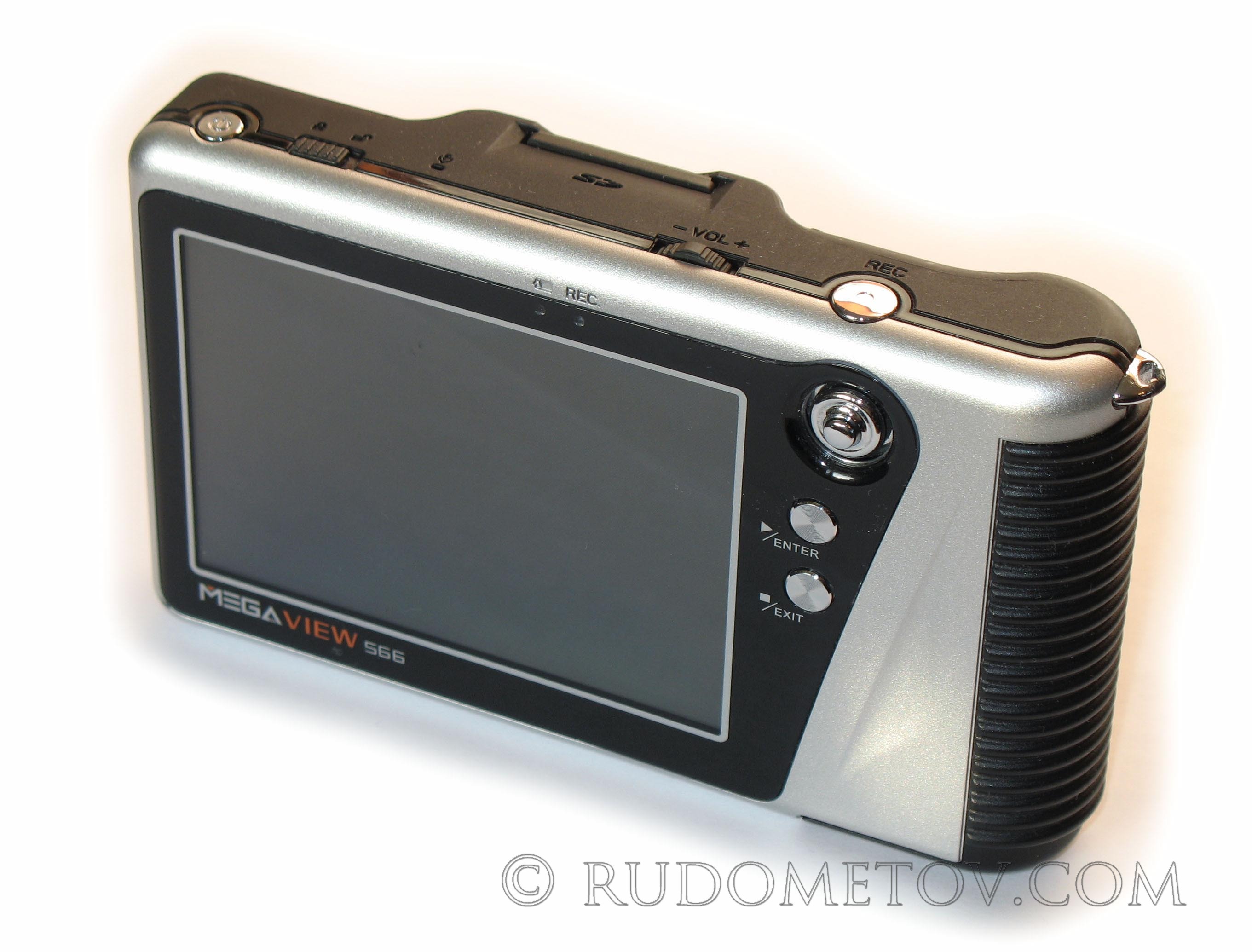

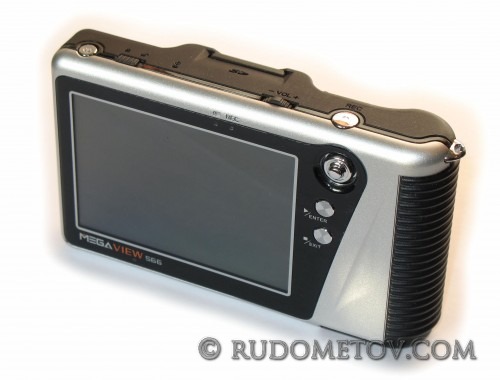

Фото 1. Внешний вид плеера MSI MEGA VIEW 566



Таблица 1. Основные параметры MSI MEGA VIEW 566

Характеристики Описание
Форматы MPEG4, DivX 3.11/4.X/5.X, Motion JPEG, WMV9
MP3, WMA V9, WAV
JPEG, GIF, BMP, TIFF
LCD 3.5” TFT
Память 1.8″ HDD 20 Гбайт, SD/MMC
Системы видео NTSC/PAL
Радиоприемник Стерео FM тюнер
Цифровой интерфейс USB2.0
Разъемы Наушники, AV вход, AV выход, mini-USB, SD/MMC, разъем питания, ИК – порт
Батарея Li-Ion съемная перезаряжаемая (2200 mAhr, 3.7 V, 1 элемент), видео – до 3.5 ч, аудио – до 8 ч
Размеры 119 x 76 x 25 мм
Вес 245 г


Управление плеером осуществляется с помощью многопозиционного манипулятора и клавиш, расположенных на лицевой стороне и торце корпуса, а также миниатюрного ИК-пульта.


MEGA VIEW 566 02

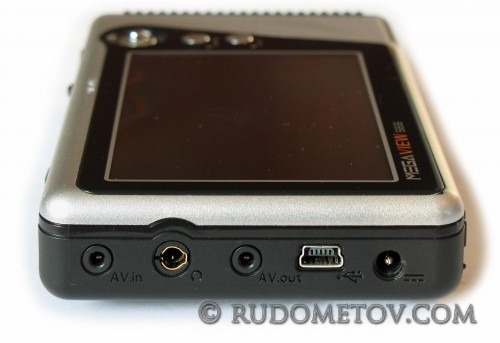

Фото 2. Разъемы плеера MSI MEGA VIEW 566


Энергопитание осуществляется либо от встроенного аккумулятора, либо от внешнего блока питания с выходным напряжением +5 В. К слову сказать, в данному плееру прекрасно подходит блок питания от КПК Fujitsu Siemens Loox 4х0/5х0, например, Fujitsu Siemens Loox 420 или N520.


MEGA VIEW 566 03

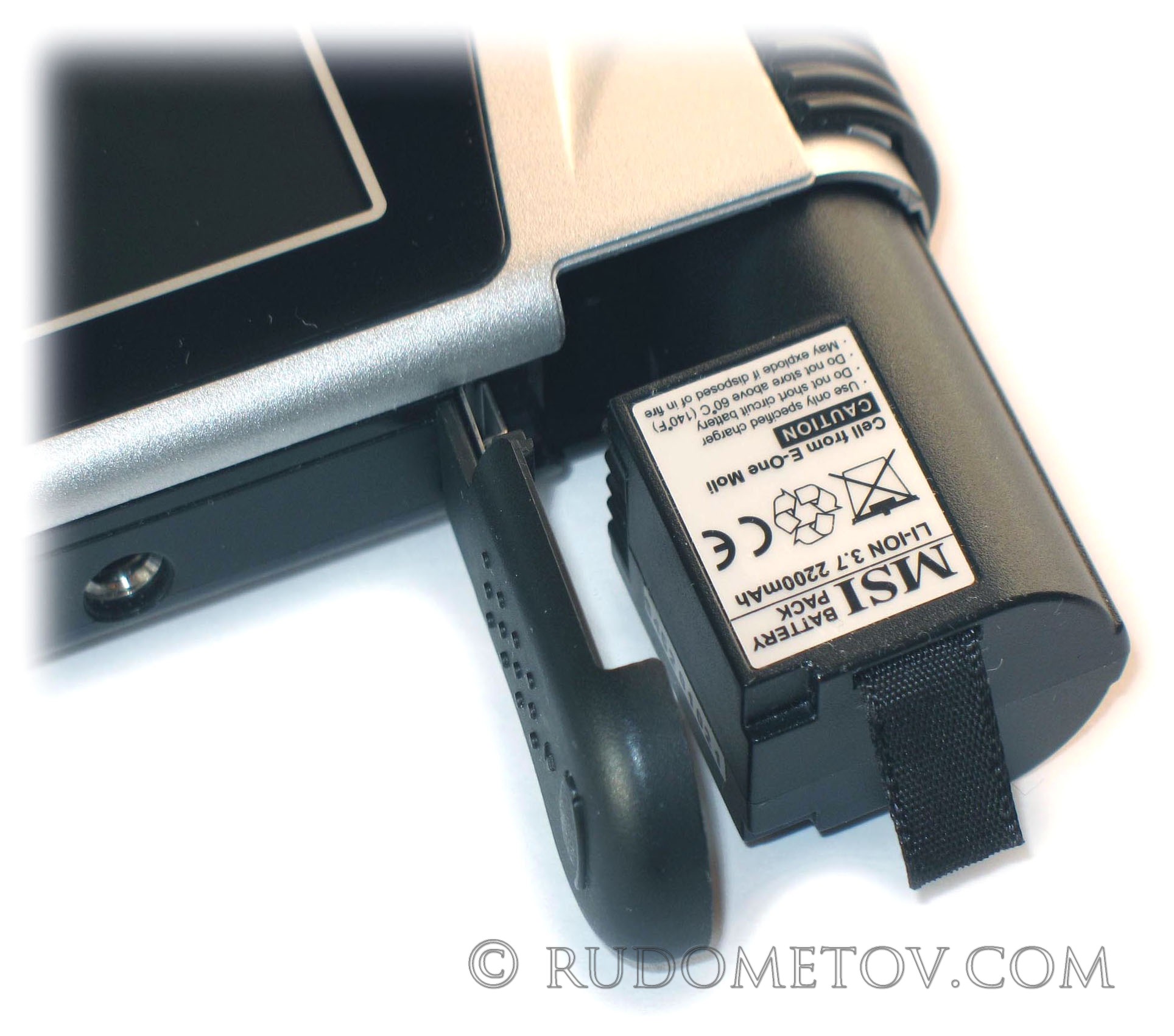

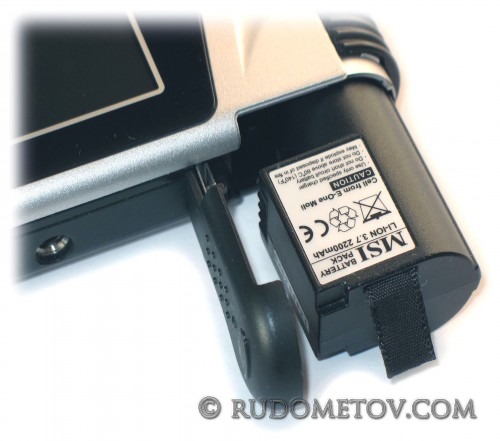

Фото 3. Аккумулятор и его установка в плеер


Использование в составе плеера накопителя на жестких магнитных дисках обеспечивает долгосрочное хранение информации. Благодаря наличию HDD устройство можно использовать и как внешний накопитель. В пользу этого говорит не только емкость встроенного диска, но и результаты тестирования.

Так, например, тестовый пакет WinBench 99 показал, что время доступа —  22 мс, скорость передачи данных — 12 500 Мбайт/с (вначале HDD) и 11 900 Мбайт/с (в конце HDD).

Запуск  File System Benchmark пакета SiSoft Sandra 2004 продемонстрировал аналогичный WinBench 99  результат: значение Drive Index составило 12 Мбайт/с. Это совпадает с предыдущей оценкой.

Что же касается внутреннего устройства данного плеера, то, учитывая всеобщую тенденцию на унификацию решений, можно было бы предположить, что его архитектура имеет много общего с КПК. И как следствие, можно было бы ожидать, что его основой является ARM-процессор, например, процессор Intel XScale.

Реальные же особенности архитектуры можно узнать только после выполнения его разборки, что и было выполнено.

А тем, кто решится повторить этот опыт, следует иметь в виду, что это разборка любого сложного устройства без наличия должной квалификации может негативно отразиться на его работоспособности.



Часть 2
