Чипсеты фирмы Intel



Управление периферийными устройствами компьютера осуществляет второй компонент чипсетов, представленный микросхемой ICH седьмой версии — ICH7. Этот компонент представлен микросхемой Intel 82801GB и входит в базовые наборы чипсетов i946.

Встроенные средства микросхемы управления периферийными устройствами базового набора поддерживают: один канал IDE с поддержкой ATA 33/66/100 (до двух устройств IDE), четыре порта Serial ATA 300 (SATA II — до 300 Мбайт/с), восемь портов USB 2.0, до четырех PCI Express x1 (PCI-E), до шести PCI (PCI Rev 2.3, 32 бит/33 МГц), LPC (Low Pin Count), контроллер Intel High Definition Audio с поддержкой трех кодеков, AC ’97 2.3 (до 8 каналов), интегрированный контроллер LAN (10/100/1000 Mb/s Ethernet), SMBus, APIC, ACPI Rev.2.0, а также другие средства и функции.

Базовый комплект i946PL состоит из микросхем: 82946PL Memory Controller Hub (MCH, 1226 FC-BGA), 82801GB I/O Controller Hub 7 (ICH7, 652 pin MBGA).

Базовый комплект i946GZ состоит из микросхем: 82946GZ Graphics and Memory Controller Hub (GMCH, 1226 FC-BGA), 82801GB I/O Controller Hub 7 (ICH7, 652 pin MBGA).

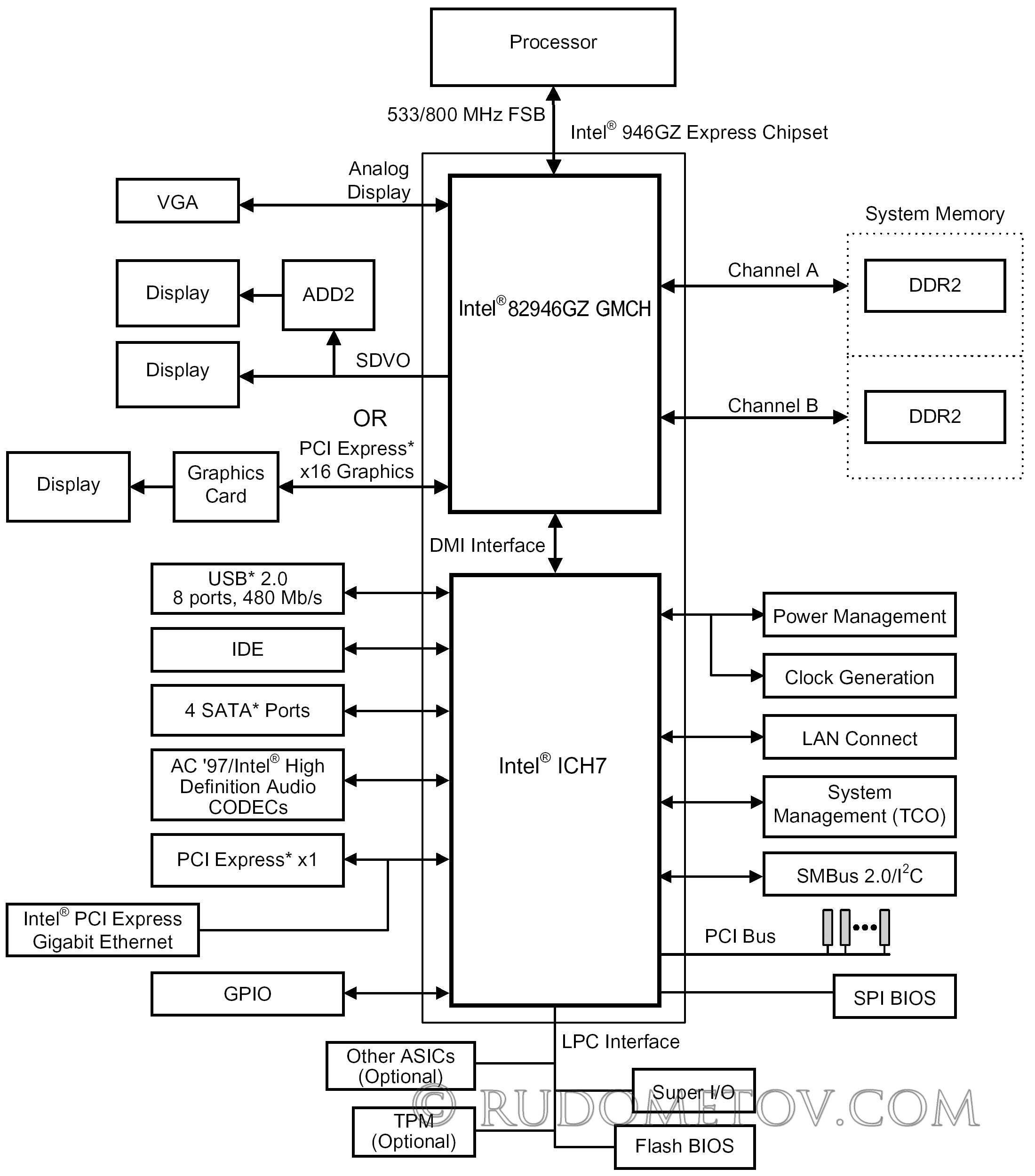

Структура компьютера с чипсетом  i946GZ  приведена на рис. 1.45.


  i946GZ 440x500 «Материнские платы и чипсеты» — 4 е изд.  (стр. 90)

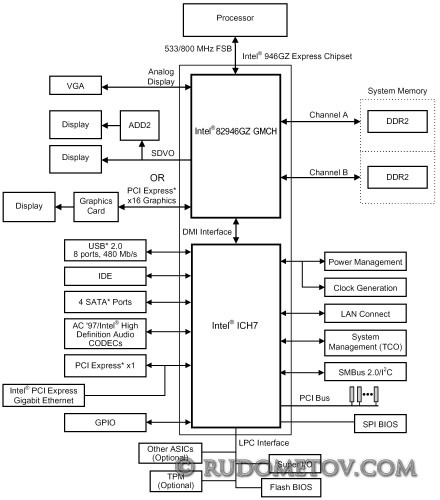

Рис. 1.45. Структура компьютера с чипсетом i946GZ
