Чипсеты фирмы Intel
Чипсет i845GE состоит из микросхем: 82845GE Graphics and Memory Controller Hub (GMCH, 760 pin FC-BGA), 82801DB I/O Controller Hub 4 (ICH4, 421 pin MBGA).
Чипсет i845GV состоит из микросхем: 82845GV Graphics and Memory Controller Hub (GMCH, 760 pin FC-BGA), 82801DB I/O Controller Hub 4 (ICH4, 421 pin MBGA).
Чипсет i845GL состоит из микросхем: 82845GL Graphics and Memory Controller Hub (GMCH, 760 pin FC-BGA), 82801DB I/O Controller Hub 4 (ICH4, 421 pin MBGA).
Совместно с перечисленными наборами используется микросхема Firmware Hub (FWH).
На рис. 1.32 представлена структура компьютера с чипсетом i845GE.

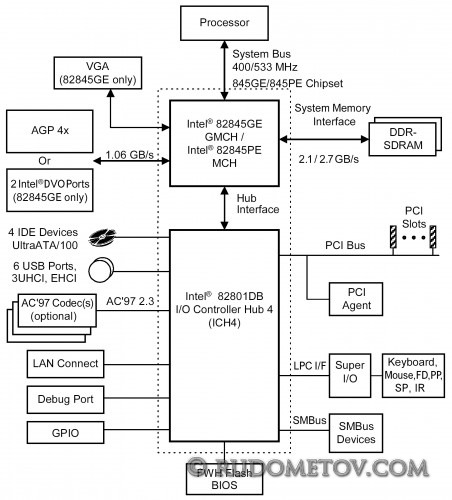

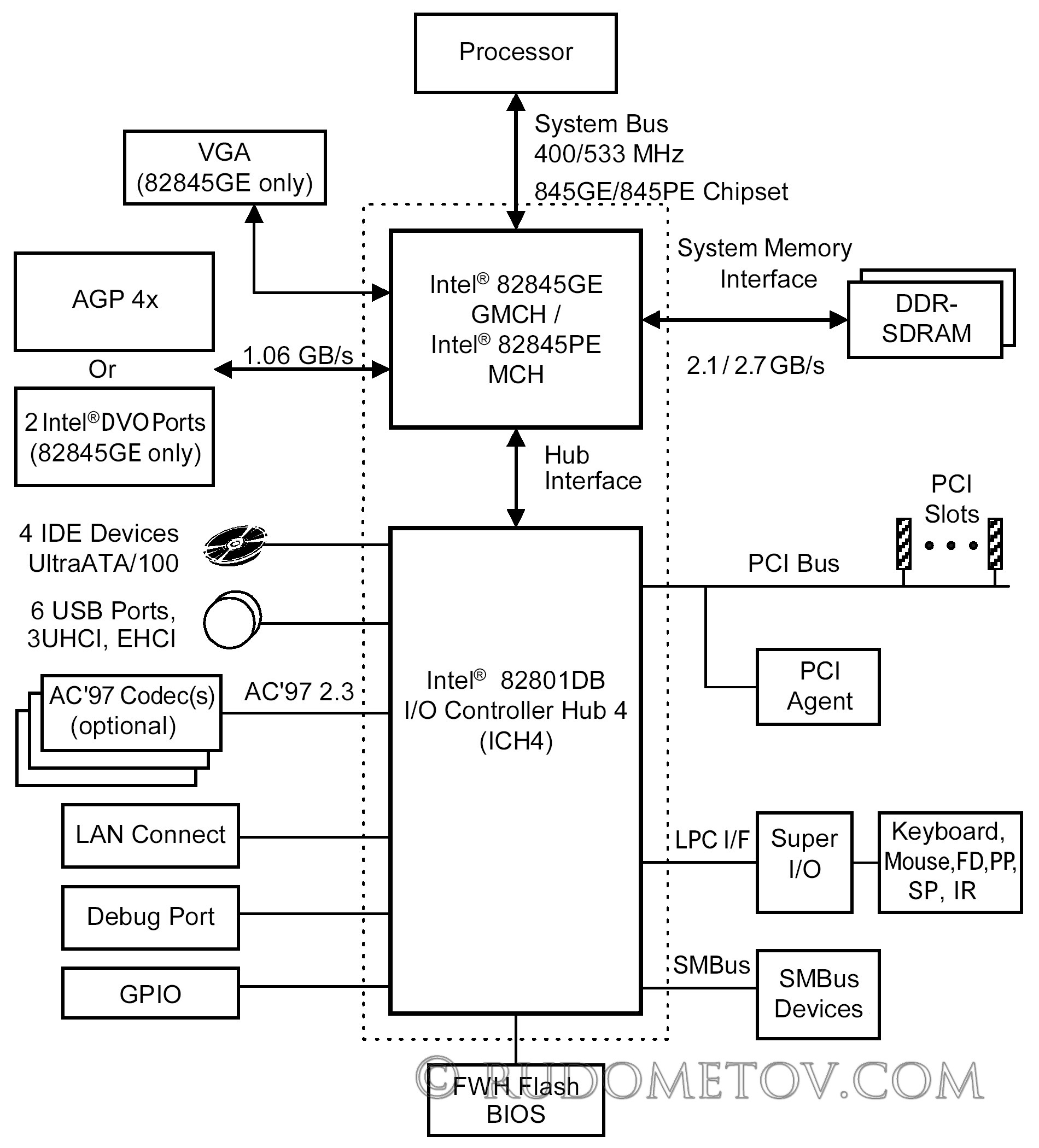

Рис. 1.32. Структура компьютера с чипсетом i845GE
Сравнительные характеристики микросхем MCH/GMCH, входящих в состав чипсетов линейки i845 приведены в табл. 1.27. Сравнительные характеристики микросхем ICH, входящих в состав чипсетов линейки i845 приведены в табл. 1.28.
