ЧИПСЕТЫ
- 54 -
Чипсеты фирмы Intel
Зависимость максимального объема памяти SDR SDRAM от используемых микросхем приведены в табл. 1.21. Частоты и режимы основных интерфейсов i845 с SDR SDRAM приведены в табл. 1.22

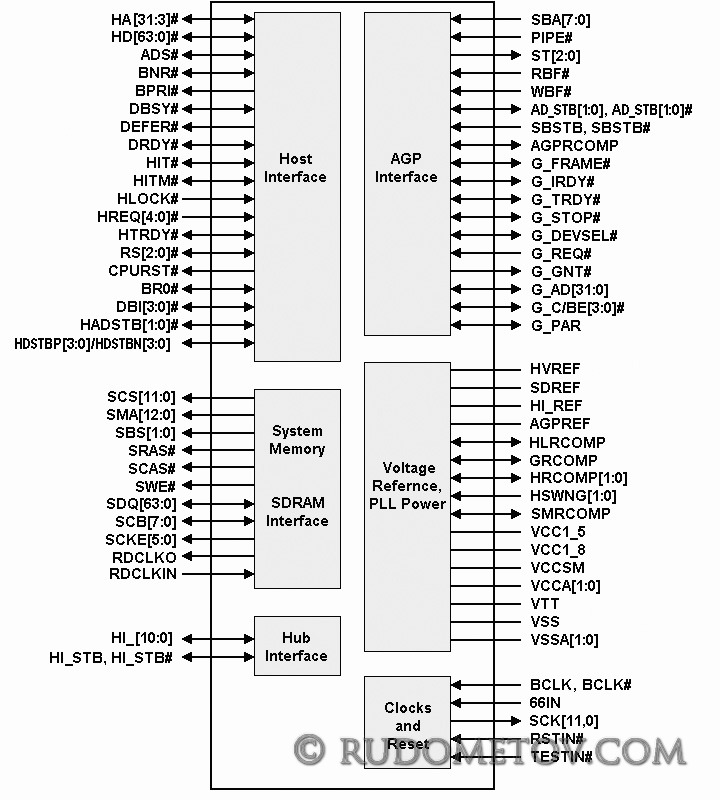

На рис. 1.29 представлены cостав и сигналы управления микросхемы 82845 Memory Controller Hub (MCH) для компьютерных систем с модулями памяти SDR SDAM.
Рис. 1.29. Состав и сигналы управления микросхемы 82845 Memory Controller Hub (MCH) для систем с SDR SDRAM
Таблица 1.21. Зависимость максимального объема памяти SDR SDRAM от используемых микросхем
| Микросхемы SDR SDRAM PC133, Мбит | Максимальный объем, Мбайт |
| 64 | 384 |
| 128 | 768 |
| 256 | 1536 |
| 512 | 3072 |
