Чипсеты фирмы Intel

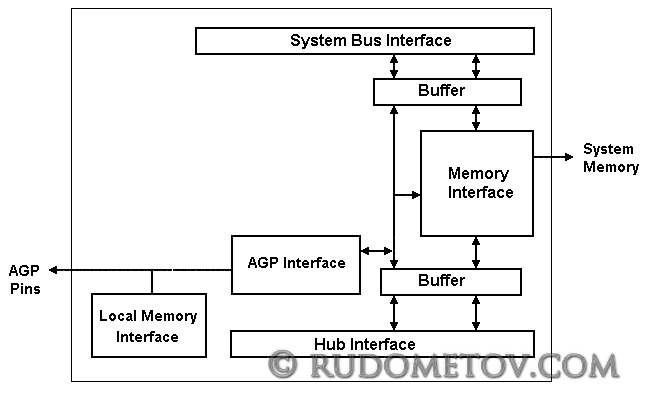

На рис. 1.22 представлена структура контроллера системной памяти (MCH).
Рис. 1.22. Структура контроллера системной памяти (MCH)
Встроенный контроллер памяти поддерживает: 64-битный интерфейс памяти SDRAM; объем памяти — от 32 до 512 Мбайт (Unbuffered, Non-ECC SDRAM); микросхемы SDRAM 16/64/128/256 Мбит, до 3 модулей DIMM PC100 SDRAM (double sided DIMM) при 100 МГц шины памяти, 2 (double sided DIMM) или 3 (single sided DIMM) модуля DIMM PC133 SDRAM при 133 МГц шины памяти.
Встроенные средства поддерживают видеоадаптер AGP 2.0 (3,3 В или 1,5 В) с режимами AGP 1X/2X/4X.

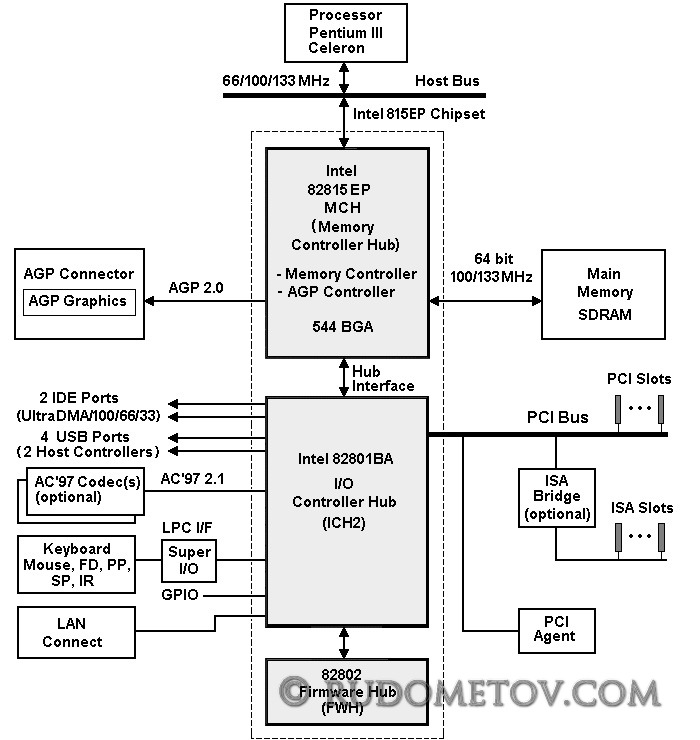

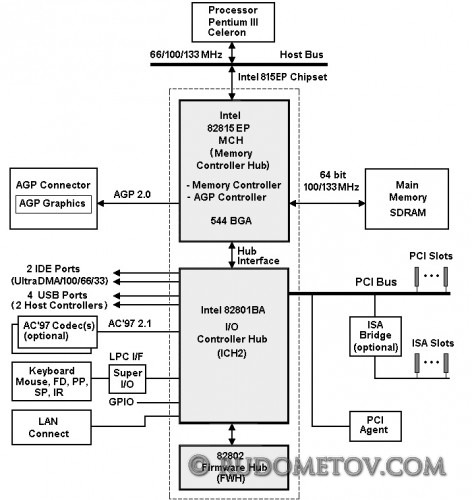

На рис. 1.23 представлена структура компьютера с чипсетом i815EP Chipset, а в табл. 1.10 приведены основные информационные потоки.
Рис. 1.23. Структура компьютера с чипсетом i815EP Chipset
