Чипсеты фирмы Intel

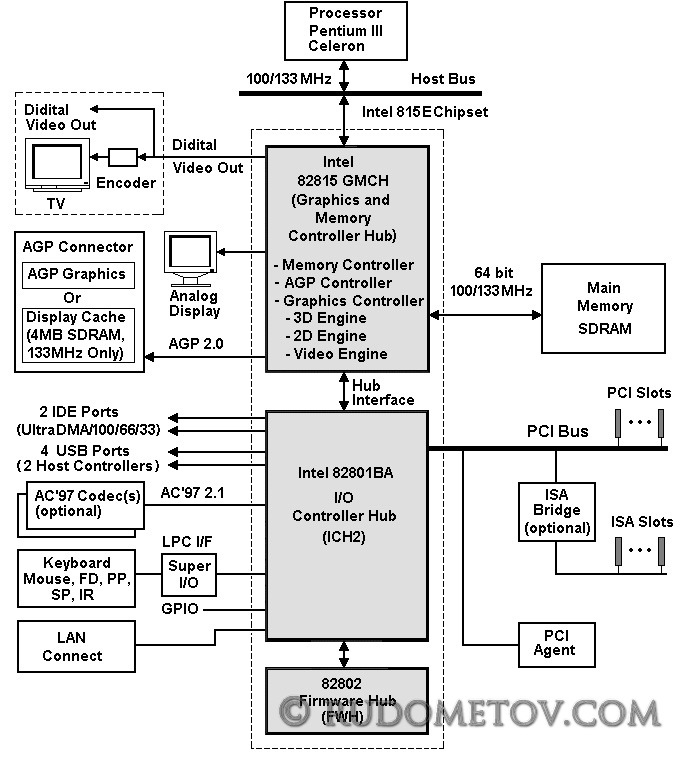

На рис. 1.21 представлена структура компьютера, созданного на основе чипсета i815E Chipset.

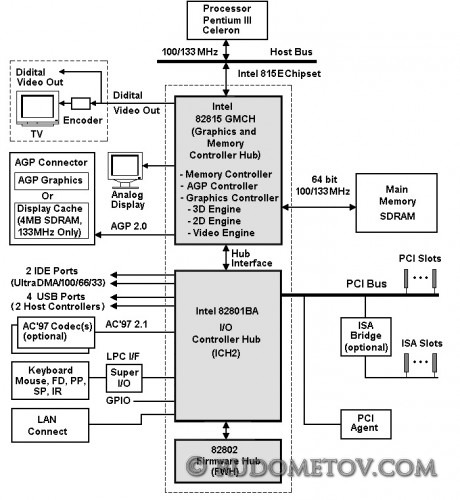

Рис. 1.21. Структура компьютера с i815E Chipset
В силу своих неоспоримых достоинств семейство i815 очень быстро получило расширение в лице соответствующих моделей.
Чипсет i815EP Chipset (i815EP) создан также на основе хабовой архитектуры. Предназначен для высокопроизводительных компьютеров с процессорами типа Pentium III и Celeron конструктива FC-PGA c разъемами типа Socket 370 и частотой 66/100/133 МГц шины FSB. Чипсет ориентирован на системы только однопроцессорной конфигурации.
Основой архитектуры чипсета послужили ранее выпущенные чипсеты i815/i815E, от которых унаследованы не только особенности внутреннего устройства, но и основные параметры. Однако с целью снижения цены и улучшения температурного режима из архитектуры чипсета исключены интегрированные видеосредства, присутствующие в чипсетах i815 и i815E.
