Чипсеты фирмы VIA



Встроенные в North Bridge чипсета VIA P4M900 средства интегрированной графики VIA Chrome9 HC IGP (Integrated Graphics Processor) поддерживают 128 бит 2D/3D вычисления. Обеспечена поддержка DirectX 9.0 и Pixel Shader 2.0. Графическое ядро имеет два пиксельных конвейера и работает на частоте 250 МГц. Обеспечен вывод видео в форматах HDTV, включая 1920х1080p.

Архитектура North Bridge допускает использование внешнего видеоадаптера, подключаемого посредством интерфейса PCI Express x16. В дополнение к данному интерфейсу в составе чипсета присутствуют средства PCI Express x1, которые можно использовать для подключения скоростных устройств.

Предусмотрено использование одноканальной подсистемы памяти DDR200/266/333/400 или DDR2-400/533/667, максимальный объем — 4 Гбайт.

Компонент South Bridge, отвечающий за связь с устройствами ввода/вывода, представлен микросхемой VT8251. Поддерживает:
  -  два канала Parallel ATA 133 (4 устройства),
  -  четыре канала Serial ATA 300 (4 устройства),
  -  VIA V-RAID для организации RAID-массива (0, 1, 0+1, JBOD) из SATA-устройств,
  -  10/100 Мбит/с и Gigabit Ethernet (с помощью чипа-компаньона),
  -  VIA Vinil Audio (High Definition, AC’97, Gold 8-channel),
  -  до 8 USB 2.0,
  -  до 6 PCI 2.1,
  -  LPC  и  т. д.

Базовый комплект чипсета VIA P4M900 состоит из двух микросхем:
  -  VIA P4M900 — North Bridge, 951 HSBGA;
  -  VT8251 — South Bridge, 645 BGA.

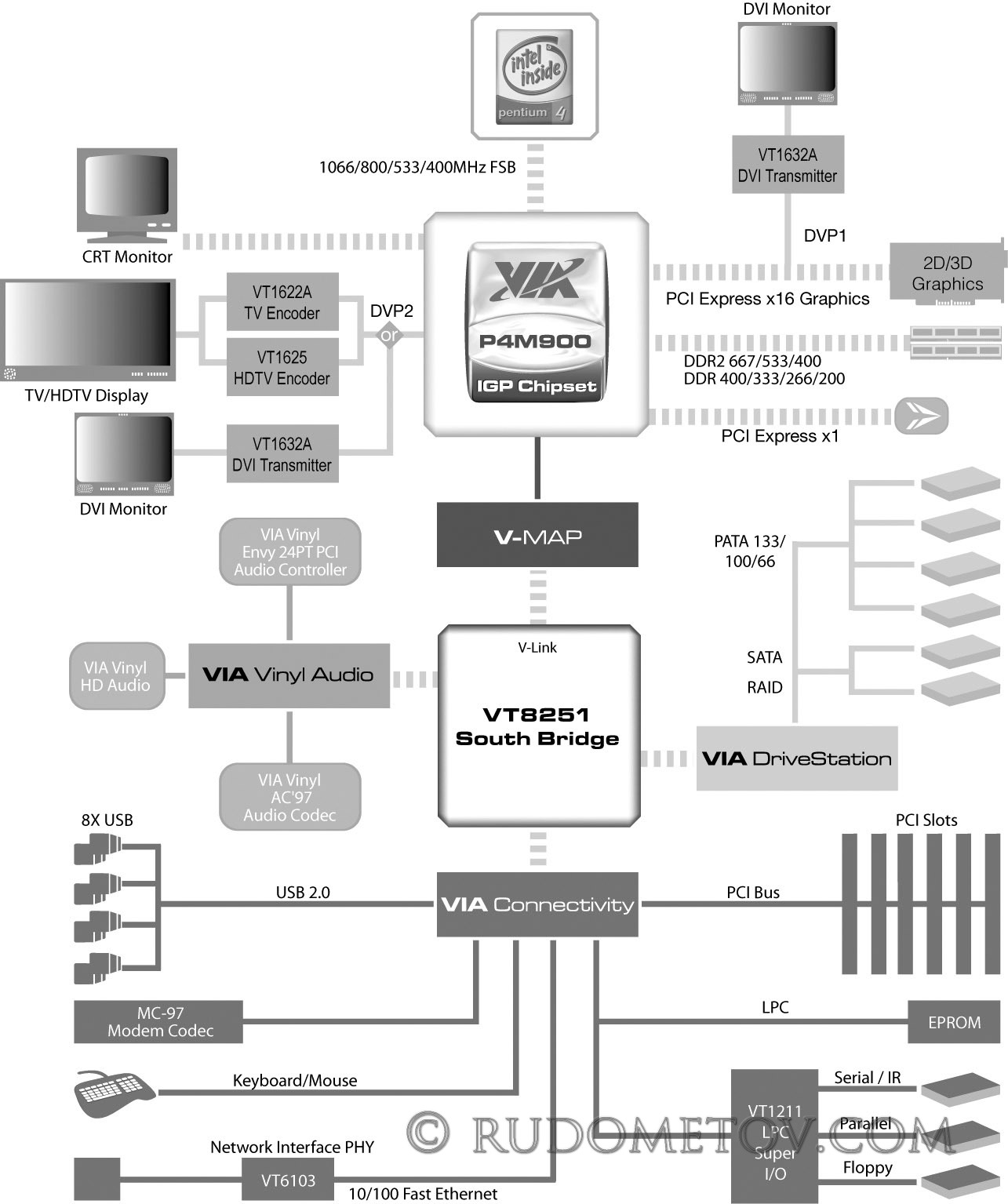

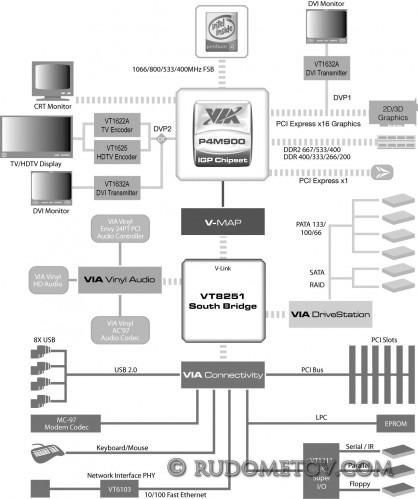

Структура компьютера с чипсетом  VIA P4M900  представлена на рис. 1.71.


  VIA P4M900

Рис. 1.71. Структура компьютера с чипсетом VIA P4M900
