Компания Gigabyte, как и все ведущие производители материнских плат, выпустила обширную линейку моделей, основанных на чипсетах Intel 4x. К их числу относится материнская плата Gigabyte GA-EP45-EXTREME, впервые продемонстрированная на Computex  в Тайбэе (Тайвань) и созданная на основе чипсета Intel P45.



Чипсет Intel P45

Чипсет Intel P45 Express Chipset (iP45) поддерживает процессоры Intel, подключаемые через разъем LGA 775 и работающие с традиционной шиной FSB типа QPB (Quad-Pumped Bus). В число этих процессоров входят Intel Core 2 Duo и Intel Core 2 Quard.

Комплект iP45 (Рис. 1) состоит из двух микросхем: Memory Controller Hub (MCH) и I/O Controller Hub 10 (ICH10).



P45 500x443 Gigabyte GA EP45 EXTREME (часть 1)

Рис. 1. Структура компьютера с чипсетом Intel P45



Компонента MCH содержит контроллеры, управляющие системной шиной, двухканальной оперативной памятью, графической подсистемой и средствами связи с микросхемой ввода/вывода ICH.

Контроллер процессорной шины поддерживает шину с тактовой частотой 200/266/333 МГц, что обеспечивает передачу данных на частотах 800/1066/1333 МГц.

Внешние видеосредства подключаются посредством интерфейса PCI Express 2.0 x16. Имеется возможность разделить линии интерфейса на две части  с половинной скоростью, что с учетом вдвое увеличенной скорости второго поколения стандарта PCI-E равносильно двум интерфейсам PCI Express 1.1 x16.

Контроллер памяти чипсета iP45 предусматривают поддержку двух- и одноканального режимов работы памяти. С контроллером памяти возможны конфигурации с модулями памяти DDR2 SDRAM (без ECC) с частотой 667/800 МГц или DDR3 SDRAM (без ECC) с частотой 800/1066 МГц. Максимальный объем оперативной памяти составляет 16/8 Гбайт (DDR2/DDR3), количество модулей — до 4.

Управление периферийными устройствами компьютера осуществляет  микросхема ICH девятой версии — ICH9 с поддержкой интерфейсов SATA I, USB, PCI и др.

В качестве альтернативы ICH10 может использоваться микросхема ICH10 RAID — ICH10R.



Комплект GA-EP45-EXTREME

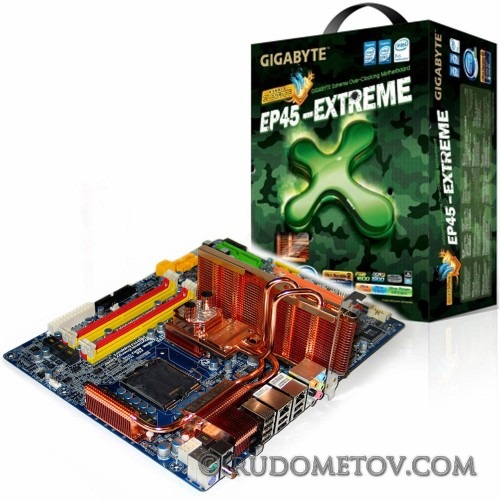

В  состав комплекта Gigabyte GA-EP45-EXTREME (Рис. 2) входят:  картонная коробка; материнская плата GA-EP45-EXTREME; модуль Hybrid Silent-Pipe; кабели IDE, Floppy, SATA; брекеты, защитная панель ввода/вывода, документация, CD.



GA-EX45-EXTREME Kit

Рис. 2. Комплект Gigabyte GA-EP45-EXTREME



Внешний, традиционный вид материнской платы Gigabyte GA-EP45-EXTREME и ее внешних портов, а также основные параметры приведены в следующей части данной статьи.
