Дисковые подсистемы, созданные на основе современных накопителей семейства Enterprise NAS HDD, характеризуются очень высокой производительностью. Еще больших уровней производительности можно достичь использованием двух накопителей, включенных в массив RAID 0.
Евгений Рудометов,
Виктор Рудометов
>> Часть 1
Оценки информационной емкости и скоростных возможностей массива RAID 0, составленного из двух накопителей ST4000VN0001 линейки Enterprise NAS HDD, были получены в процессе тестирования. При этом в качестве тестовой системы был использован высокопроизводительный настольный компьютер, основу которого составили следующие компоненты:
- Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
- Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
- Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
- Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
- Дисковая подсистема — SSD OCZ Vector 150 240GB (системный диск) и HDD 3000GB,
- Операционная система — Microsoft Windows 7 Enterprise.
На рис. 2 приведена конфигурация дисковой подсистемы тестового комплекса, в состав которой были включены два жестких диска ST4000VN0001 линейки Enterprise NAS HDD.

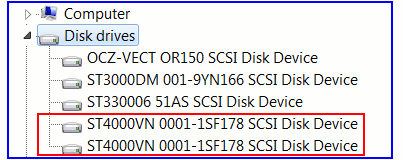

Рис. 2. Конфигурация дисковой подсистемы (Device Manager)
Оценки емкостных параметров одного из HDD ST4000VN0001, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, представлены на рис. 3.

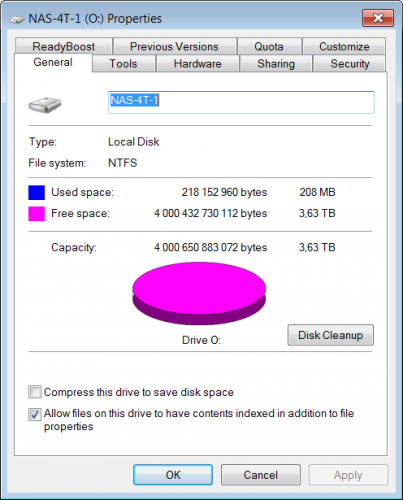

Рис. 3. Емкостные параметры ST4000VN0001
На рис. 4 приведены характеристики использованных жестких дисков ST4000VN0001, определенные программой HD Tune Pro 5.00.

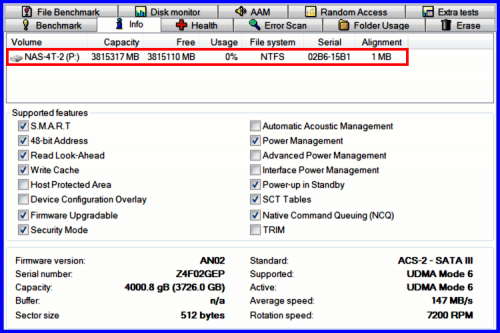

Рис. 4. Параметры двух HDD ST4000VN0001, определенные HD Tune Pro 5.00
Прежде, чем выполнить анализ массива RAID 0, составленного из двух указанных накопителей, были оценены скоростные возможности каждого из жестких дисков. Это позволило сравнить возможности массива RAID 0 c работой накопителей в традиционном режиме, означающем работу одиночных, то есть не связанных между собой устройств.
На рис. 5 представлены результаты оценки скоростных характеристик двух HDD ST4000VN0001 в режиме одиночных накопителей. Оценка выполнена с помощью тестов CrystalDiskMark.

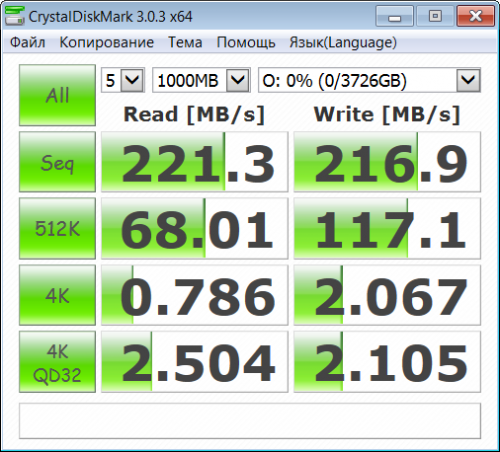

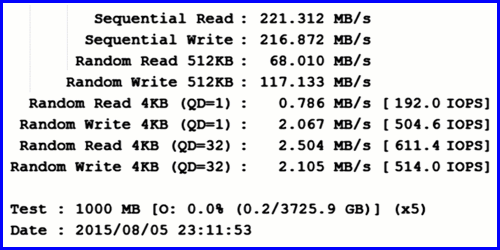

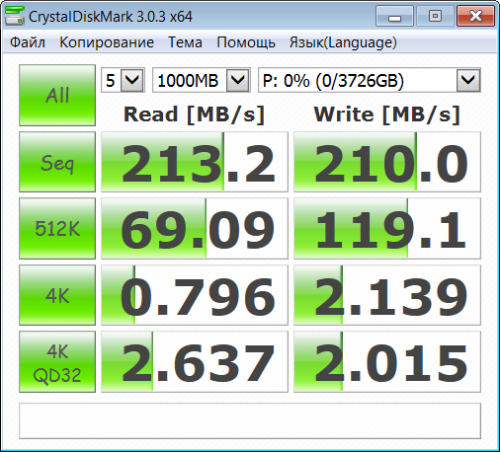

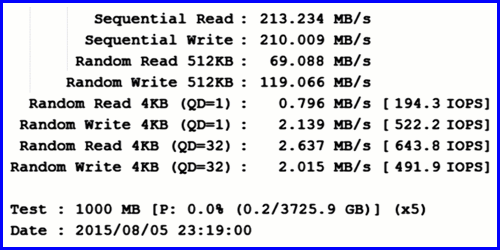

Рис. 5. Оценка скоростных параметров, выполненная CrystalDiskMark
Кстати, как следует из результатов тестирования, приведенных на рис. 5, скоростные параметры дисков незначительно различаются, например, в значениях параметров последовательного чтения и последовательной записи. Отличия проявляются и в данных, определенных программой HD Tune Pro 5.00 и приведенных на рис. 4. Действительно, значение параметра Average speed у первого устройства 152 MB/s, у второго — 147 MB/s.
В следующей части данной статьи приведены результаты оценки емкостных и скоростных возможностей HDD ST4000VN0001 в конфигурации массива RAID 0.
