Доступное информационное пространство компьютеров способны расширить внешние жесткие диски. В их составе используются микросхемы, содержащие процессорные ядра, интерфейсные схемы, оперативную и флэш-память
Евгений Рудометов
Внешний накопитель изнутри
Итак, с целью детального ознакомления с внутренним устройством внешний накопитель External Hard Drive был разобран на составляющие его элементы. Результат этих усилий приведен на Рис. 3 – Рис 7.

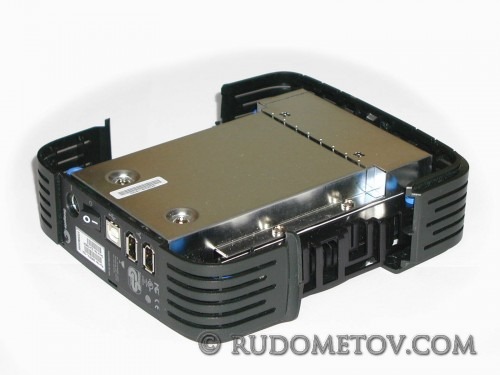

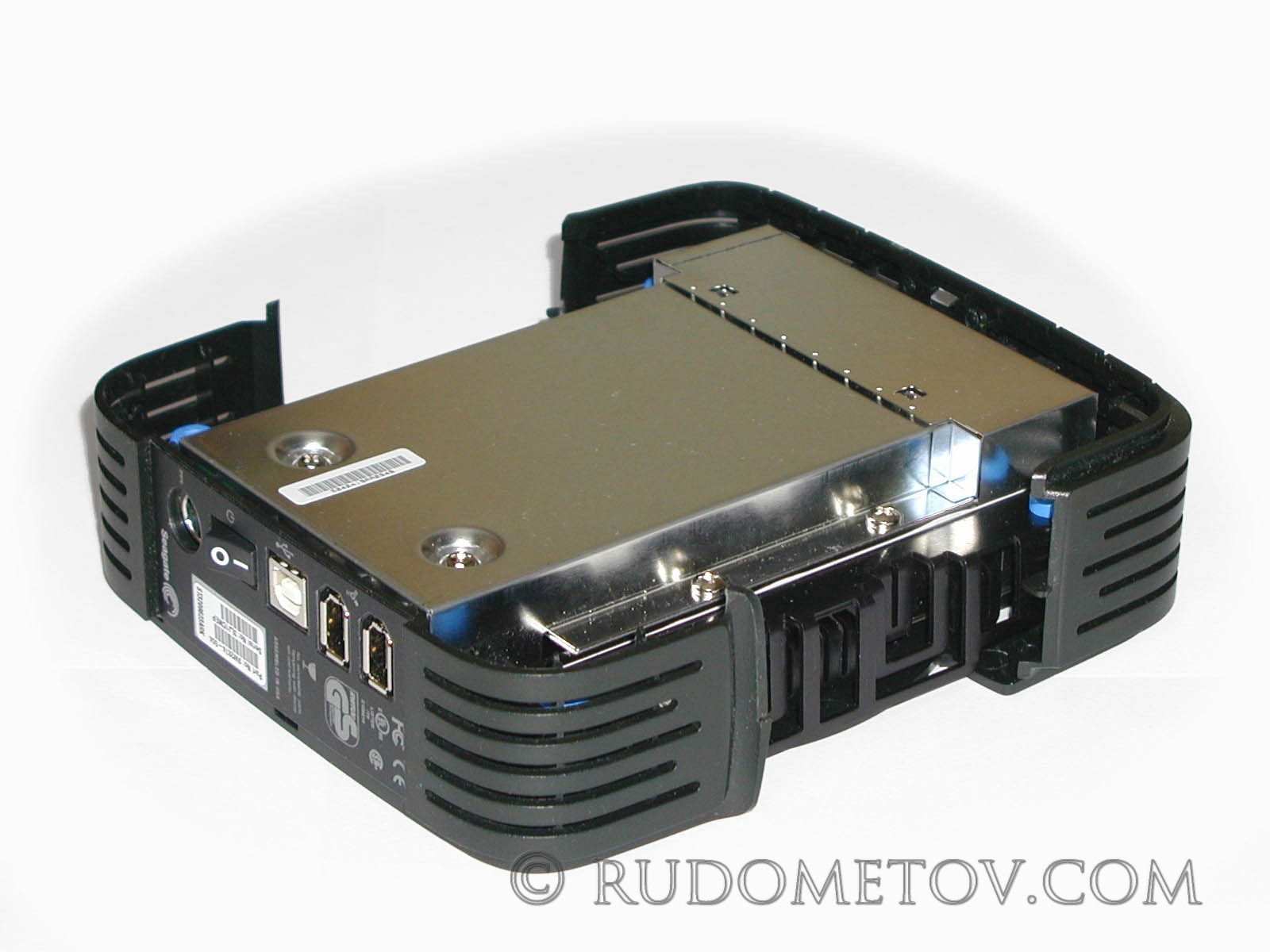

На Рис. 3 представлен внешний накопитель External Hard Drive, лишенный боковых пластиковых стенок защитного корпуса.
Рис. 3. Накопитель External Hard Drive без боковых стенок защитного корпуса

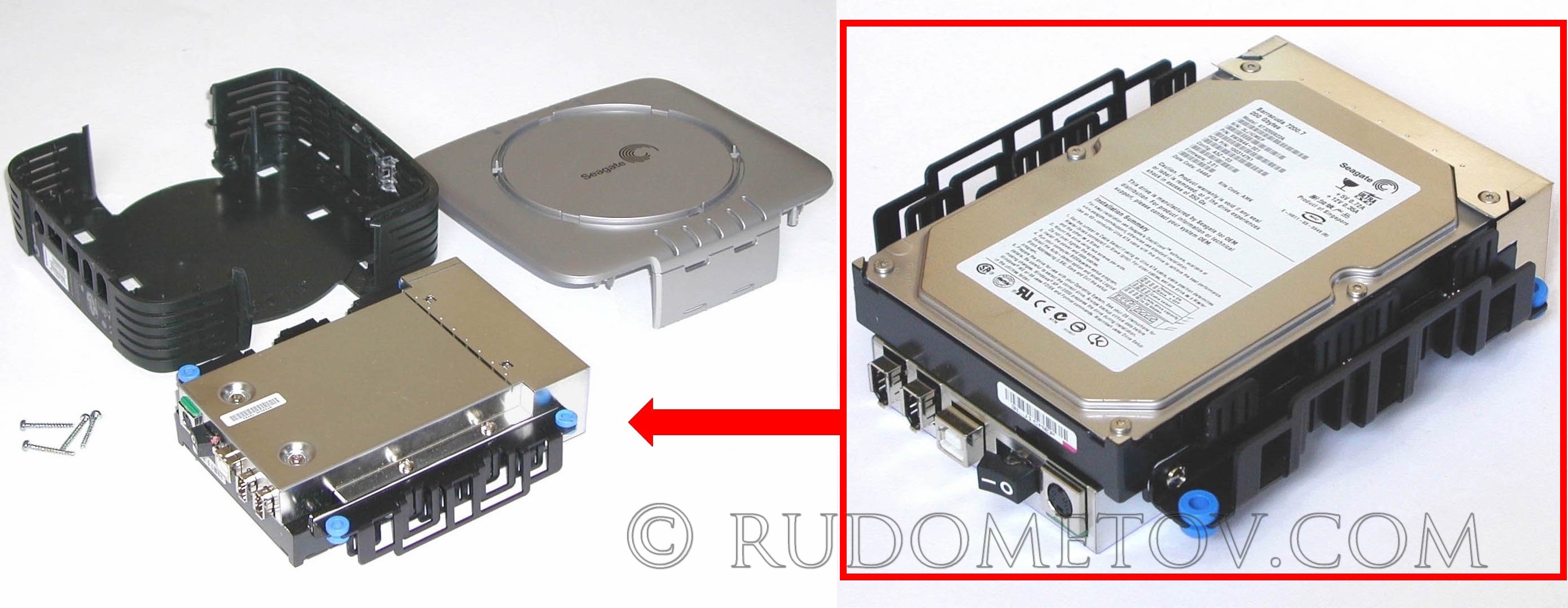

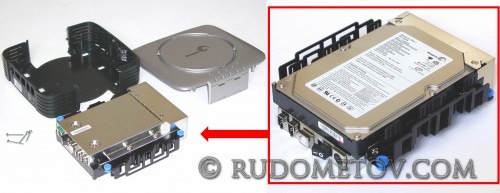

Следующий этап разборки приведен на Рис. 4. Слева на данном фото приведены элементы конструкции накопителя External Hard Drive, а на правом — входящий в состав данного устройства блок накопителя на жестких магнитных дисках.
Рис. 4. Основные узлы накопителя External Hard Drive
Следует обратить внимание, что указанный блок снабжен пассивным кулером, представленным двумя боковыми радиаторами, а также контроллером интерфейсов и несколькими электромагнитными экранами. Используемые радиаторы обеспечивают оптимальный температурный режим работы накопителя на жестких магнитных дисках, особенно учитывая условия эксплуатации в малом пространстве, ограниченном корпусом устройства External Hard Drive. Остается напомнить, что компактный, пластиковый корпус не отличается высокой теплопроводностью и хорошей вентиляцией. Что же касается металлических экранов, то они, как известно, обеспечивают электростатическую защиту и улучшают электромагнитную совместимость электронных элементов. Благодаря этому повышаются устойчивость работы всей аппаратно-программной системы External Hard Drive. Кроме того, эти металлические экраны в какой-то мере играют роль дополнительных охлаждающих радиаторов, как для встроенного накопителя на жестких магнитных дисках, так и электронных компонентов контроллера интерфейсов.
Из приведенного фото видно, что предоставленное для ознакомления и тестирования устройство External Hard Drive создано на основе накопителя на жестких магнитных дисках компании Seagate, что, впрочем, и следовало ожидать. Действительно, было бы странным обнаружить изделие какой-либо другой фирмы, являющейся конкурентом данной компании, тем более, что Seagate сама имеет в своих продуктовых линейках высокоемкие, быстродействующие изделия, способные стать основой внешнего накопителя.
Согласно этикетке на корпусе (Рис. 4, справа) в качестве основы External Hard Drive был применен накопитель ST3200822A, относящийся к модельному ряду Seagate Barracuda 7200.7. Емкость использованной модели составляет 200 Гбайт. Основные параметры этого накопителя на жестких магнитных дисках с информационным объемом 200 Гбайт приведены в Таблице 2.
Таблица 2. Основные параметры HDD 200 Гбайт Seagate Barracuda 7200.7
| Модель HDD | ST3200822A |
| Информационная емкость, Гбайт | 200 |
| Скорость вращения пластин, об/мин | 7200 |
| Кэш-память, Мбайт | 8 |
| Время доступа, мс | 8,2 |
| Интерфейс | ATA/100 |
| Максимальная скорость передачи данных, интерфейсная, Мбайт/с | 100 |
| Максимальная скорость передачи данных, внутренняя, Мбит/с | 683 |
| Рабочая температура, С | 5-55 |
В следующих частях данной статьи рассмотрены элементы блока HDD, входящего в состав накопителя External Hard Drive, а также описания и функциональные схемы основных микросхем.
