Электронное содержимое медиакомбайна (часть 4)


Современные мультимедийные комбайны отличаются компактностью и многофункциональностью. Часто они способны воспроизводить и записывать не только аудио, но и видеоинформацию. Создаются они на основе небольшого количества микросхем высокой степени интеграции

trans Электронное содержимое медиакомбайна (часть 4)trans Электронное содержимое медиакомбайна (часть 4)trans Электронное содержимое медиакомбайна (часть 4)trans Электронное содержимое медиакомбайна (часть 4)trans Электронное содержимое медиакомбайна (часть 4)

Евгений Рудометов


  Часть 3

Остальные компоненты

Панель жидко-кристаллического экрана — LCD конструктивно расположена в верхней части корпуса плеера (Фото 4). Она имеет размер по диагонали 3,5”. Ее внешний вид и маркировка приведены на Фото 9.


MEGA VIEW 566 09

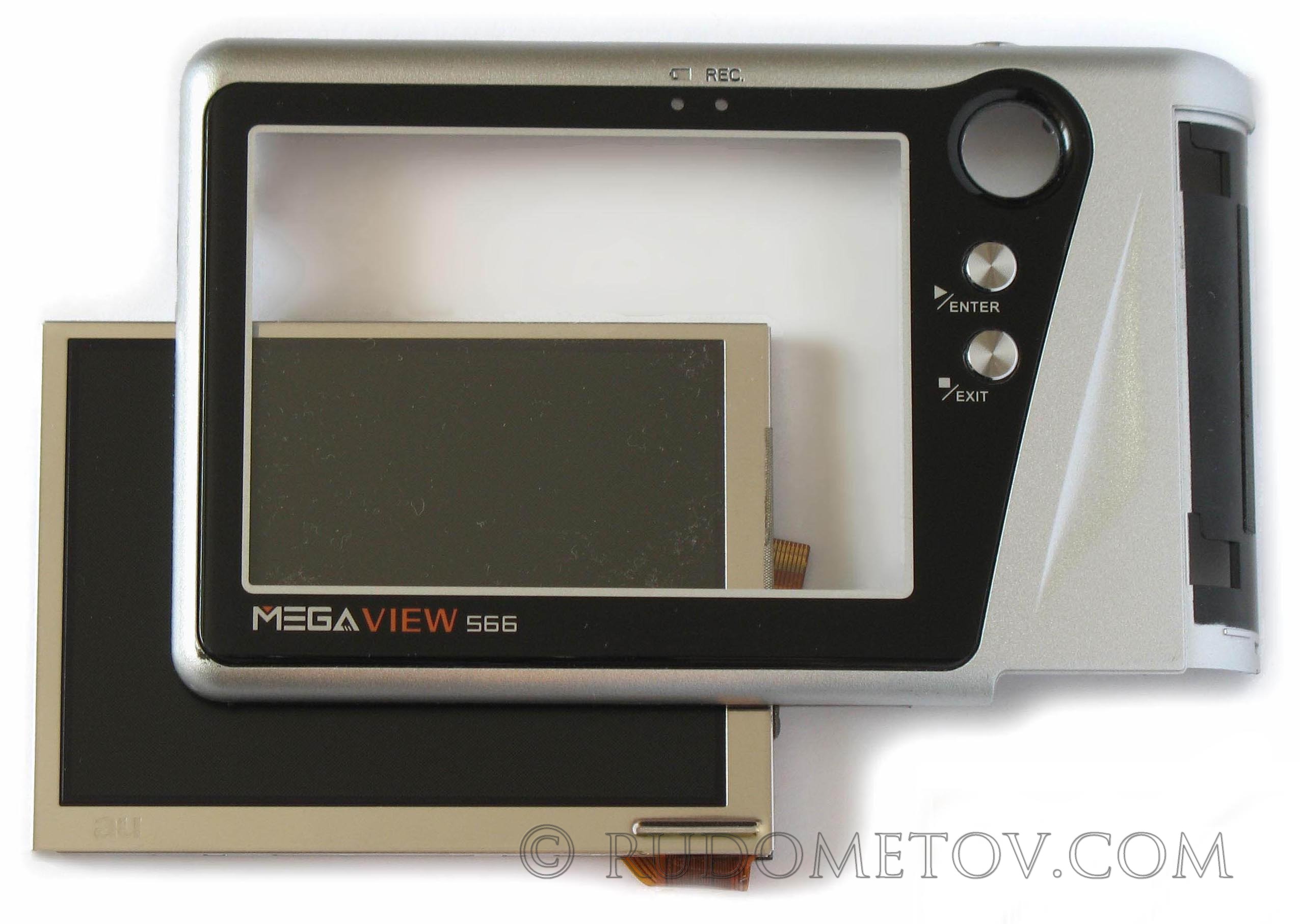

Фото 9. Панель LCD плеера MSI MEGA VIEW 566


MEGA VIEW 566 10

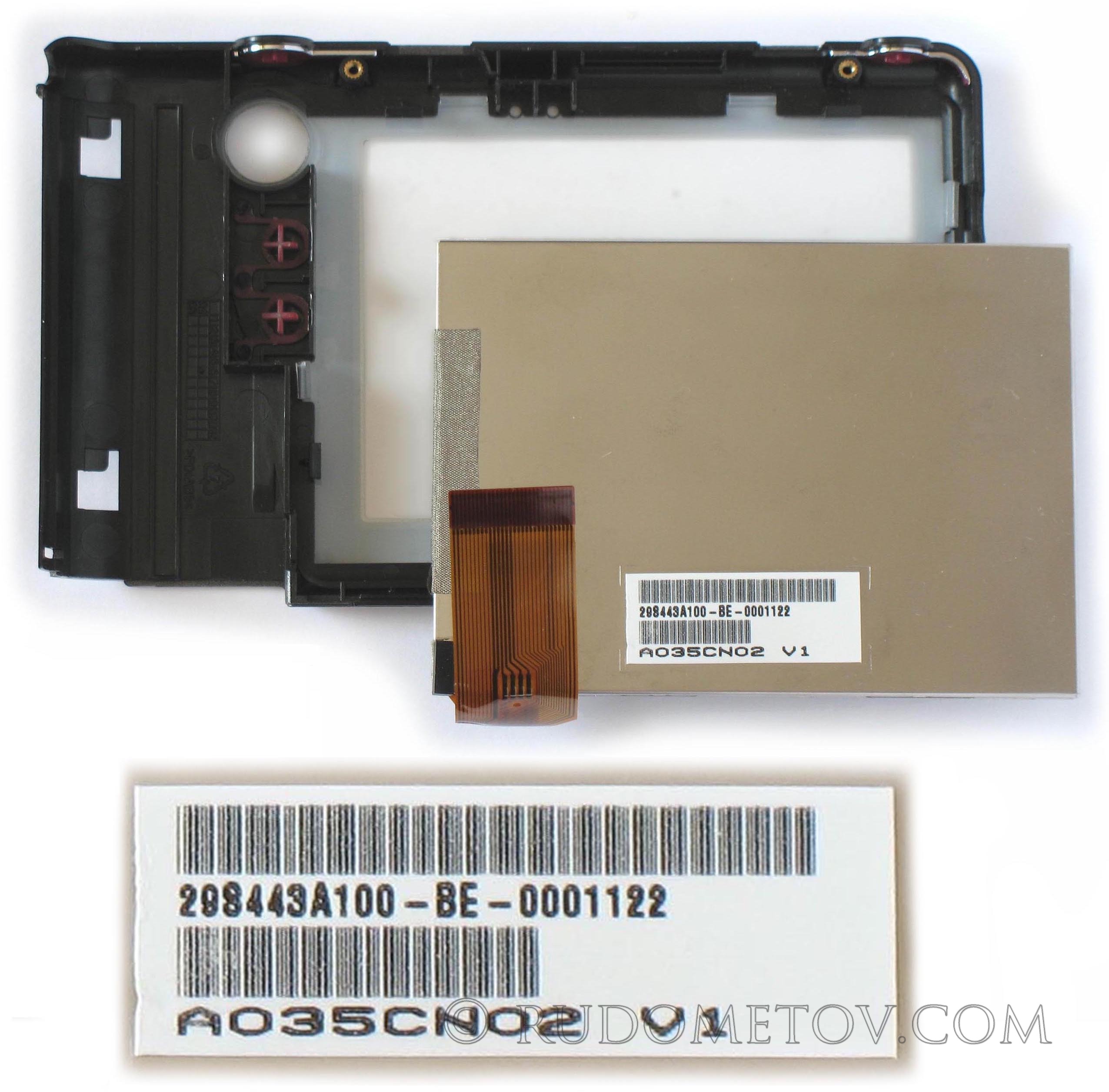

Фото 10. Маркировка панели LCD плеера



Эта панель имеет наименование A035CN02 V1. Как следует из данного наименования, она  произведена компанией AU Optronics. Активная область данной LCD-панели составляет 72.00 х 50.54 мм.

Важнейшие характеристики A035CN02 V1:
  -  разрешение — 480 х 234,
  -  размер пиксела равен —  0.150 х 0.216 мм,
  -  углы обзора (U/D/L/R) — 10/30/45/45,
  –  яркость — 240 cd/m,
  -  контрастность — 150:1.

Для корректной работы LCD-панели A035CN02 V1 требуется несколько напряжений питания: 5/15/-9.5 В (min —3.5/14.3/-10 В). Подсветка LCD-панели выполнена на основе LED (светодиодная подсветка) с  общей потребляемой мощностью 400 мВт.  Вес данной  панели составляет 35 г.

Накопитель на жестких магнитных дисках — HDD находится в нижней части корпуса (Фото 4). Он расположен под печатной платой с описанными выше электронными элементами. Доступ к этому компоненту, отвечающему за хранение системного программного обеспечения и мультимедийных файлов, открывается только после снятия платы.

Данный накопитель, установленный в корпусе плеера MSI MEGA VIEW 566, представлен на Фото 11.


MEGA VIEW 566 11

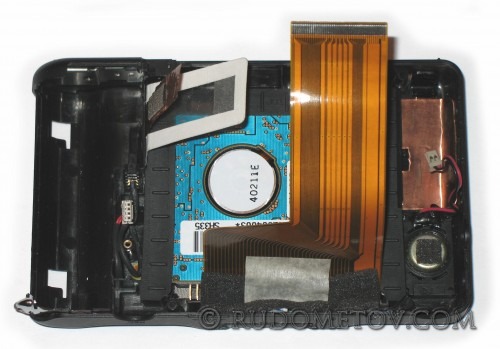

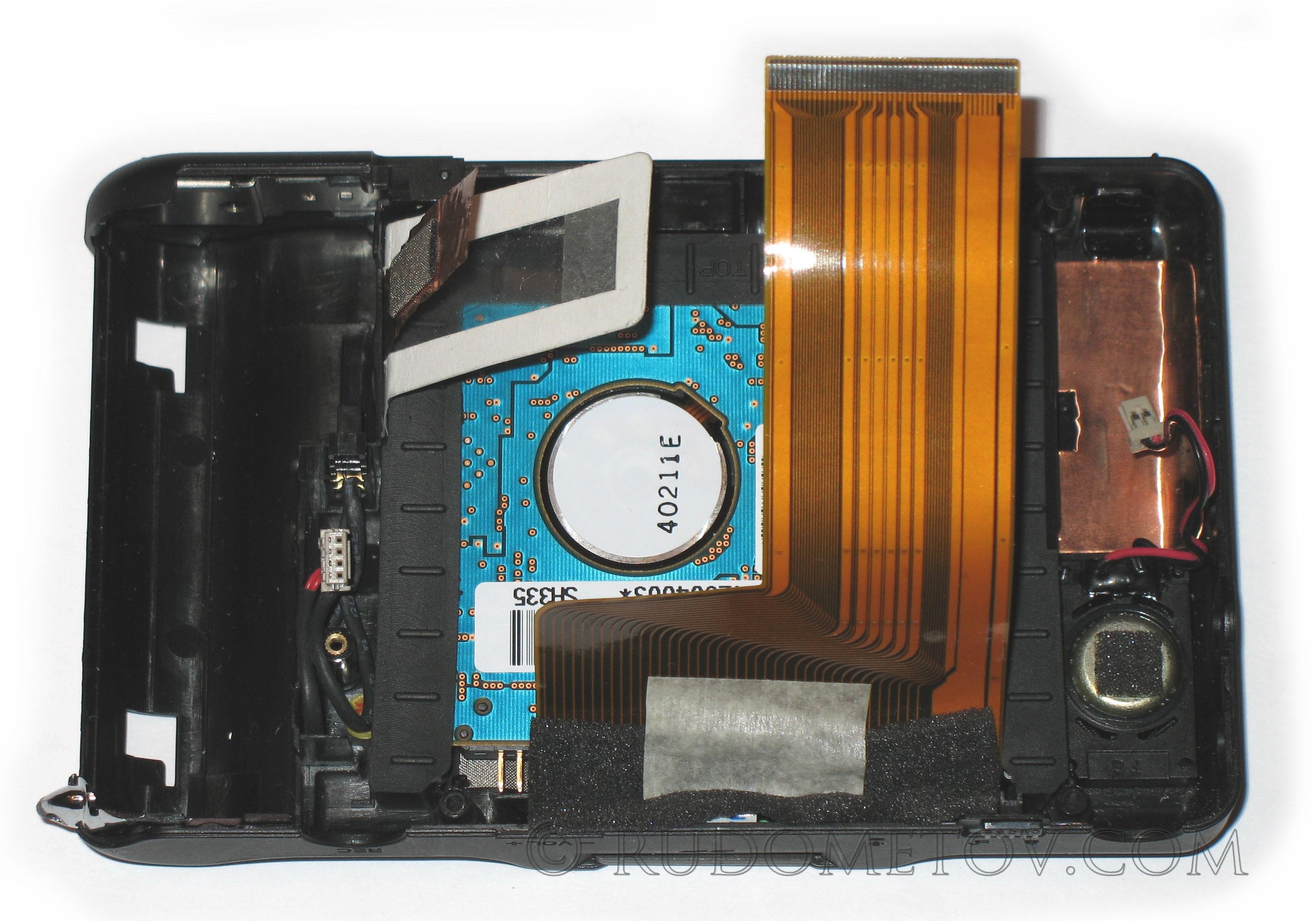

Фото 11. Накопитель на жестких магнитных дисках, установленный в корпусе плеера MSI MEGA VIEW 566


Учитывая позиционирование плеера в качестве мобильного устройстсва, эксплуатация которого сопряжена с вибрациями и возможными ударами, накопитель снабжен специальным демпфером из губчатой резины, а также гибким плоским пластиковым кабелем, по которому осуществляется передача информации. Такая конструкция предохраняет накопитель, а следовательно и хранимую информацию, от негативного влияния случайных ударов и возможных вибраций.

Внешний вид этого важнейшего компонента, изъятого из корпуса плеера вместе с демпфером и кабелем, приведен на Фото 12.

MEGA VIEW 566 12

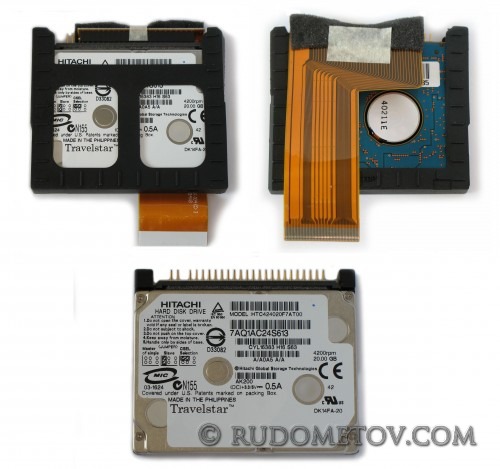

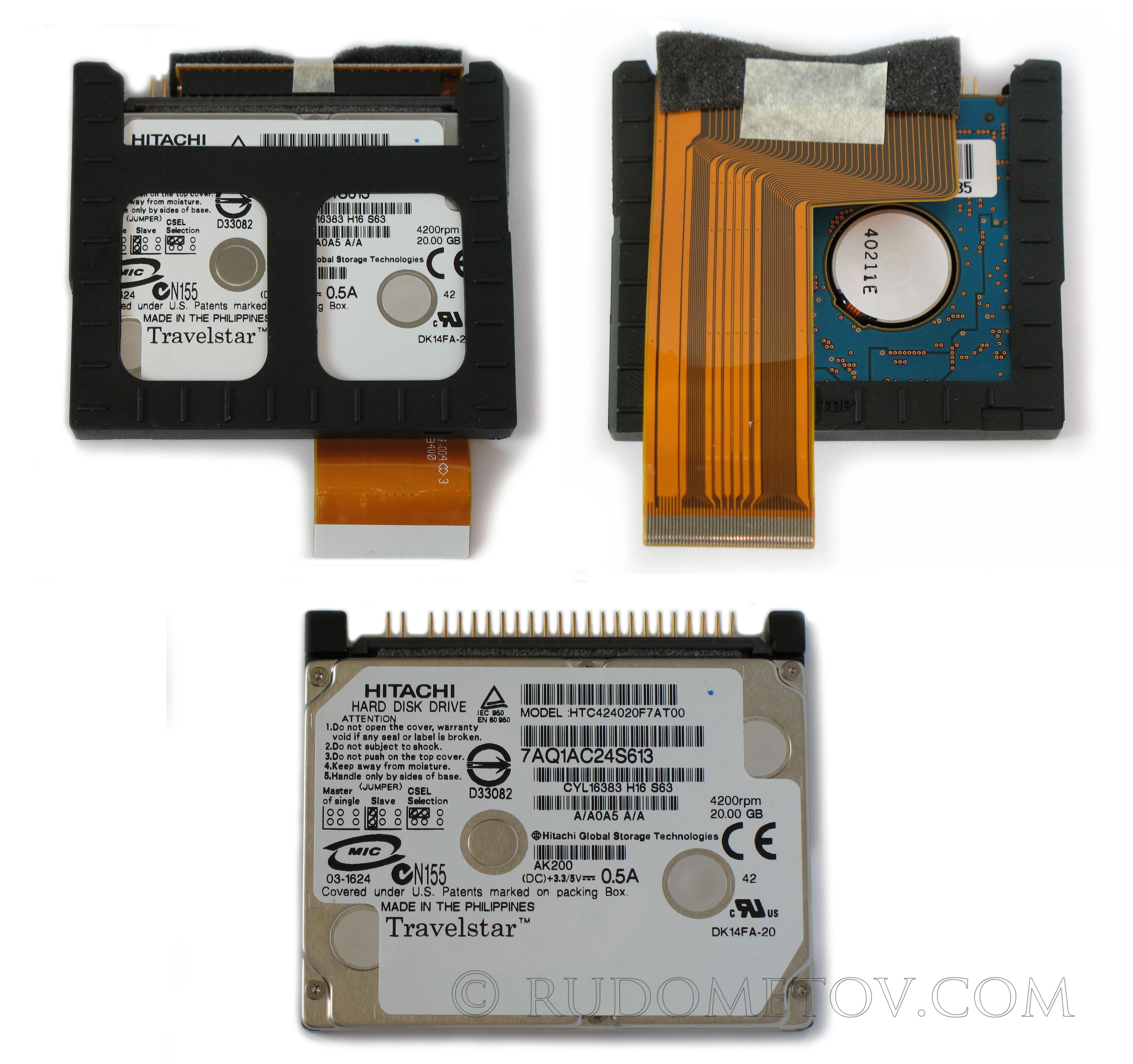

Фото 12. Накопитель с демпфером и кабелем



Как следует из маркировки, приведенной на этикетке (Фото 12), описываемый накопитель, лишенный атрибутов защиты и связи, представлен изделием компании Hitachi. Его буквенно-цифровое наименование — HTC424020F7AT00. Из параметров данного накопителя следует отметить следующие важнейшие его характеристики:
  -  форм-фактор — 1.8”,
  -  емкость — 20 Гбайт,
  -  число дисков — 1,
  -  количество головок — 2,
  -  размер буфера — 2 Мбайт,
  -  среднее время доступа — 7,1 мс,
  -  скорость обмена между носителем и контроллером — 16.8‑29.9 Мбайт/с,
  -  вес — 95 г,
  -  рабочая температура — 5-55 С.
