Электронное содержимое медиакомбайна (часть 3)


Современные мультимедийные комбайны отличаются компактностью и многофункциональностью. Часто они способны воспроизводить и записывать не только аудио, но и видеоинформацию. Создаются они на основе небольшого количества микросхем высокой степени интеграции

trans Электронное содержимое медиакомбайна (часть 3)trans Электронное содержимое медиакомбайна (часть 3)trans Электронное содержимое медиакомбайна (часть 3)trans Электронное содержимое медиакомбайна (часть 3)trans Электронное содержимое медиакомбайна (часть 3)

Евгений Рудометов


  Часть 2

Обратная сторона платы

Фронтальная сторона была рассмотрена в первой части, теперь настала очередь обратной стороны. Вид обратной стороны платы представлен на Фото 8

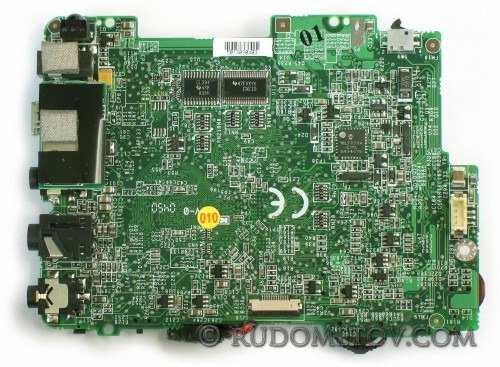

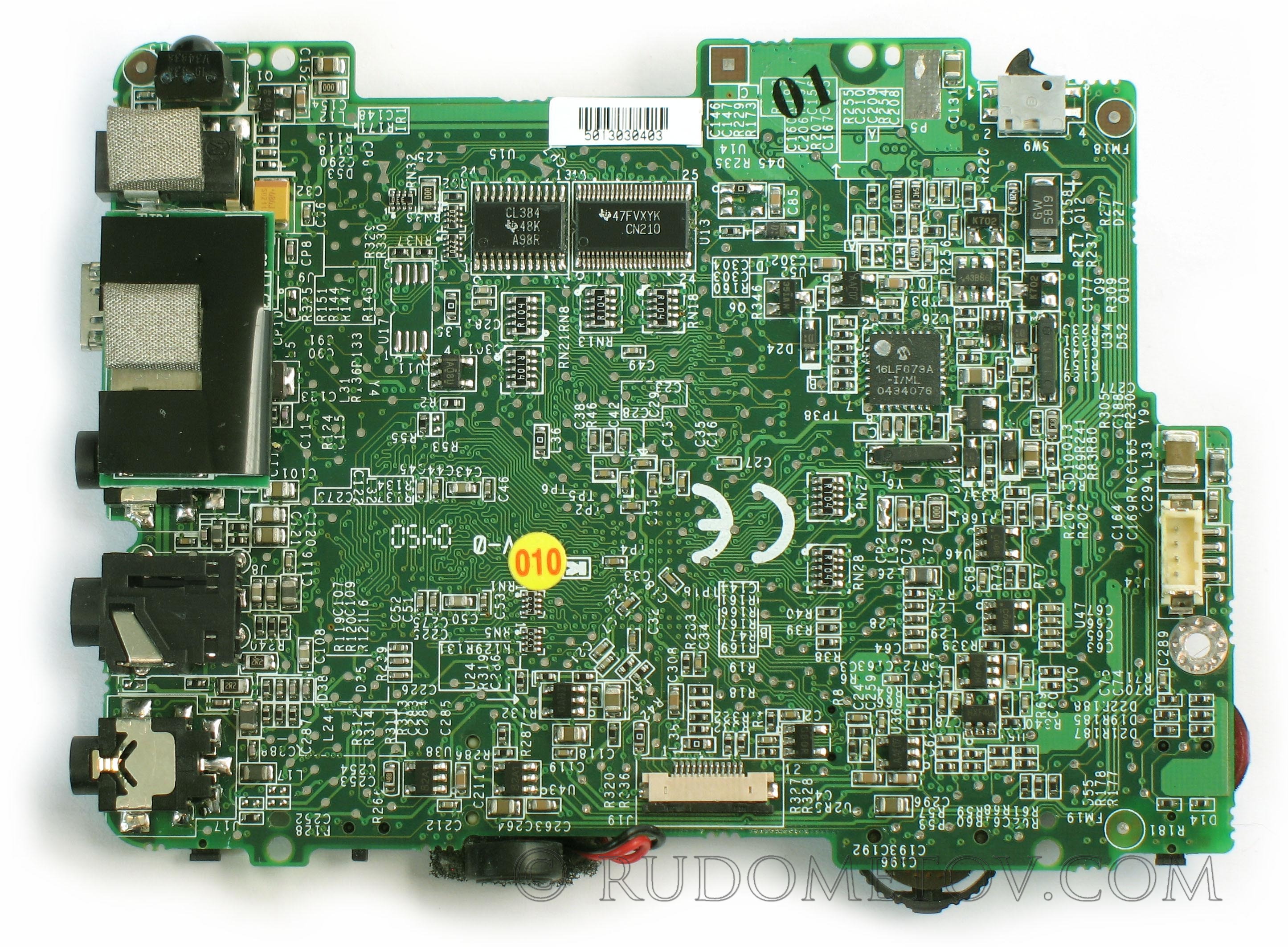

MEGA VIEW 566 08

Фото 8. Обратная сторона печатная плата плеера MSI MEGA VIEW 566


На обратной стороне платы MSI MEGA VIEW 566 внимание сразу привлекают три микросхемы, имеющие следующие маркировки: 16LF873A, CN210, CL384. Первая из данного списка расположена справа от центра платы (Фото 8), две последних находятся в верхней части приведенного изображения.

Микросхема 16LF873A (PIC16LF873A) от компании Microchip, является программируемым 8-разрядным микроконтроллером, способным обрабатывать аналоговую и цифровую информацию, микшировать  сигналы, коммутировать порты и т. д. Микросхема имеет в своем составе память разных типов: память программ — Flash Program Memory — 4 К х 14 бит слов, память данных — Data Memory — 196 байт, а еще EEPROM Data Memory — 128 байт. Кроме того, в составе этой микросхемы еще имеются три таймера, два аналоговых компаратора, три порта ввода/вывода (A, B, C), средства последовательных коммуникаций (MSSP, USART), 5 каналов 10 бит ADC. Поддерживается 14 прерываний. Система команд содержит 35 инструкций.

Микросхема CN210 (SN74CBTLV16210) от компании Texas Insruments является коммутатором 20-разрядной шины: «Low-Voltage 20-bit Bus Switch». Она способна коммутировать, как одну шину 20 бит, так и две шины по 10 бит. Может использоваться в качестве переключателя портов.

Микросхема CL384 (SN74CBTLV3384), является своеобразным аналогом СN210 и призвана решать аналогичные задачи в схемотехнике. Эта микросхема — «Low-Voltage 20-bit Bus Switch». Она произведена также компанией Texas Insruments. Рассчитана на коммутацию одной 10-разрядной шины или двух 5-разрядных.

Оценивая функциональные возможности перечисленных трех микросхем, необходимо отметить, что на обратной стороне данной печатной платы, конечно, имеются и другие компоненты.

Из оставшихся элементов внимание привлекают разъемы. Слева расположены разъемы для подключения внешних устройств, внизу — для подключения внешней платы с разъемом под карточку флэш-памяти, справа — разъем аккумулятора. Что же касается остальных элементов, то они выполняют хотя и важную, но все-таки вспомогательную роль и не заслуживают особого внимания. Это дает основание прекратить рассмотрение электронных составляющих основной платы плеера и перенести внимание на другие компоненты.

Прежде всего, к их числу относятся включенные в состав плеера панель жидко-кристаллического экрана (ЖК, LCD) и накопитель на жестких магнитных дисках.
