Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)


Дисковые подсистемы, созданные на основе современных накопителей семейства Enterprise Capacity HDD, характеризуются очень высокой производительностью. Еще больших уровней производительности можно достичь использованием двух накопителей, включенных в массив RAID 0

trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)

Евгений Рудометов


 >>    Часть 1


Оценки информационной емкости и скоростных возможностей массива RAID 0, составленного из двух 8-терабайтных накопителей MG05ACA800E линейки Enterprise Capacity HDD, были получены в процессе тестирования. При этом в качестве тестовой системы был использован высокопроизводительный настольный компьютер, основу которого составили следующие компоненты:

  • Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
  • Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
  • Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
  • Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
  • Дисковая подсистема — SSD OCZ Vector 150 240GB (системный диск) и HDD 6000GB,
  • Операционная система — Microsoft Windows 7 Enterprise.

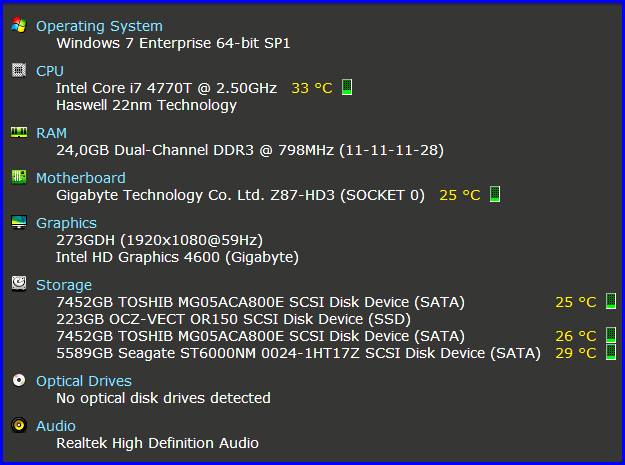

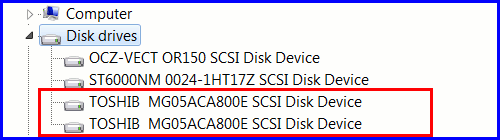

На рис. 2 представлена конфигурация тестового компьютера, на рис. 3 отдельно приведена конфигурация дисковой подсистемы, в состав которой были включены два жестких диска MG05ACA800E линейки Enterprise Capacity HDD.

MG05ACA800E RAID 02 500x372 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)

Рис. 2.  Конфигурация дисковой подсистемы (программа Speccy)

MG05ACA800E RAID 03 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)

Рис. 3.  Конфигурация дисковой подсистемы (Device Manager)

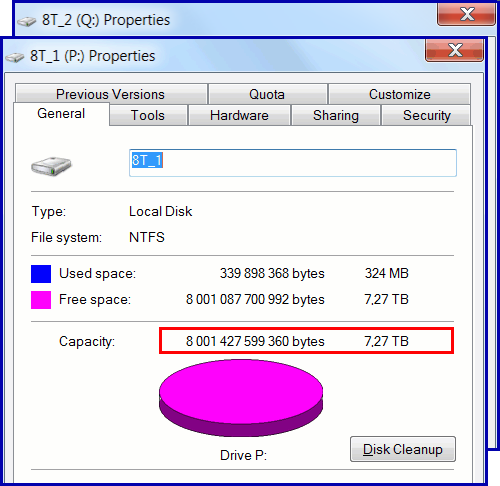

Оценки емкостных параметров HDD MG05ACA800E, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, представлены на рис. 4 (емкостные параметры совпадают у обоих жестких дисков).

MG05ACA800E RAID 04 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)

Рис. 4.  Емкостные параметры MG05ACA800E

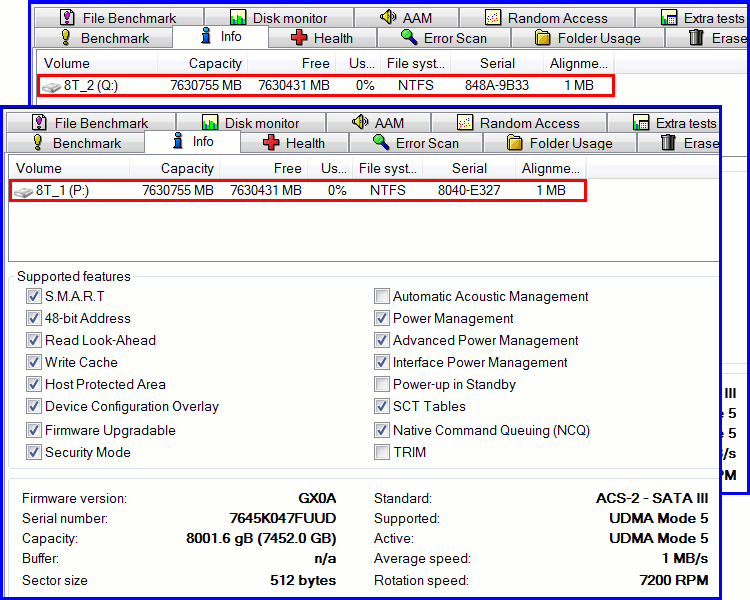

На рис. 5 приведены характеристики использованных жестких дисков MG05ACA800E, определенные программой HD Tune Pro 5.00 (кроме серийных номеров, все определенные программой характеристики совпадают у обоих дисков).

MG05ACA800E RAID 05 500x400 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)

Рис. 5.  Параметры двух HDD MG05ACA800E, определенные HD Tune Pro 5.00



Прежде, чем выполнить анализ массива RAID 0, составленного из двух указанных накопителей, были оценены скоростные возможности каждого из двух HDD MG05ACA800. Это позволило сравнить возможности массива RAID 0 с работой накопителей в традиционном режиме, который означает работу одиночных, то есть не связанных между собой устройств.

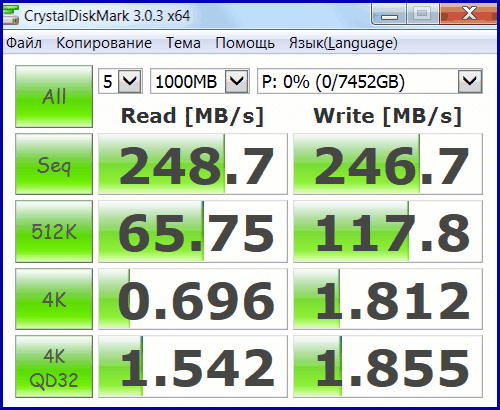

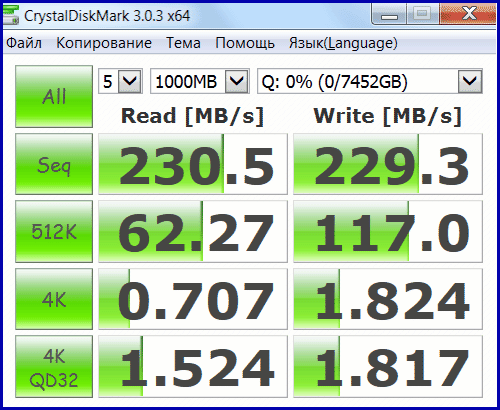

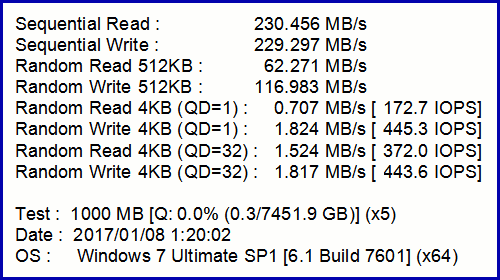

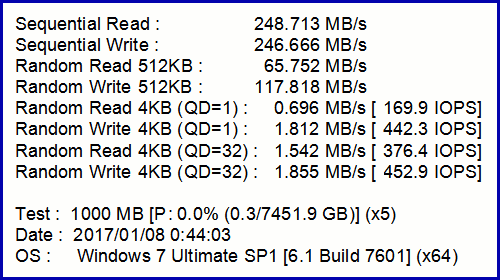

На рис. 6 представлены результаты оценки скоростных характеристик двух HDD MG05ACA800E в режиме одиночных накопителей. Оценка выполнена с помощью тестов CrystalDiskMark 3.0.3 x64.

MG05ACA800E RAID 06 1 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)

MG05ACA800E RAID 06 2 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)

MG05ACA800E RAID 06 3 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)

MG05ACA800E RAID 06 4 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 2)

Рис. 6.  Оценка скоростных параметров, выполненная CrystalDiskMark



Кстати, как следует из результатов тестирования, приведенных на рис. 6, скоростные параметры дисков незначительно различаются, например, в значениях параметров последовательного чтения и последовательной записи. Указанные отличия проявляются и в других тестах.



В следующей части  данной статьи приведены результаты оценки емкостных и скоростных возможностей HDD MG05ACA800E в конфигурации массива RAID 0.


>>    Часть 3
