Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)


Дисковые подсистемы, созданные на основе современных накопителей семейства Enterprise Capacity HDD, характеризуются очень высокой производительностью. Еще больших уровней производительности можно достичь использованием двух накопителей, включенных в массив RAID 0

trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)

Евгений Рудометов





На основе накопленного опыты разработки и производства жестких дисков компания Toshiba выпустила семейство моделей Enterprise Capacity HDD, ориентированное на корпоративный сектор. В архитектуре данных моделей реализовано большое количество перспективных технологий.

Несмотря на сравнительно высокие показатели производительности, еще больше увеличить скоростные возможности дисковой подсистемы можно за счет объединения накопителей Enterprise Capacity HDD в массив RAID 0.

Необходимо напомнить, что в режиме RAID 0 (stripe), в котором требуется не менее двух HDD, осуществляется автоматическое разбиение (stripping) файлов на меньшие блоки и равномерное распределение этих блоков между несколькими дисками массива устройств. За счет одновременного доступа к накопителям значительно увеличивается производительность дисковой подсистемы, что означает существенное увеличение скорости доступа к информации, как для чтения, так и для записи. Остается добавить, что благодаря объединению двух HDD в массив RAID 0, кроме роста скоростных возможностей дисковой подсистемы, происходит еще и удвоение ее информационного объема за счет суммирования емкостей используемых накопителей.

В высоких скоростных возможностях массива RAID 0, составленного из двух накопителей Enterprise Capacity HDD компании Toshiba, можно убедиться на примере использования моделей HDD MG05ACA800E. Каждая из этих моделей имеет объявленную информационную емкость 8 Тбайт (8000 Гбайт — восемь триллионов байт). Внешний вид двух таких накопителей представлен на рис. 1. Параметры модели MG05ACA800E, заявленные производителем, приведены в таблице 1.

MG05ACA800E RAID 01 500x500 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 1)

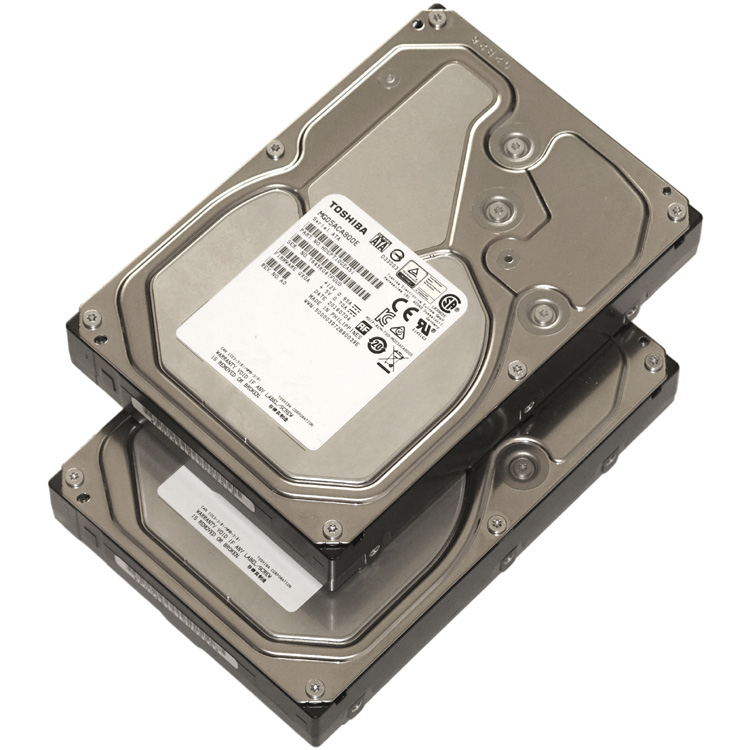

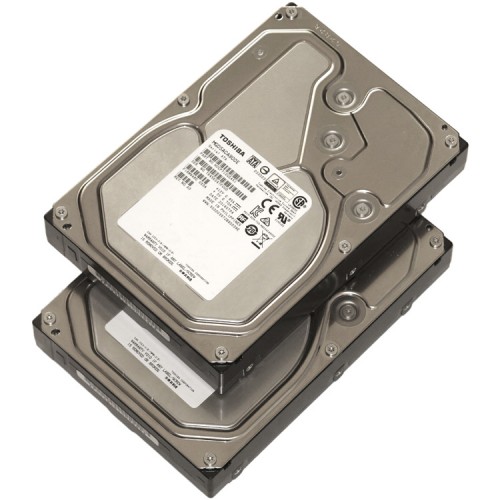

Рис. 1.  Два HDD MG05ACA800E



Таблица 1.  Основные параметры  HDD MG05ACA800E

Информационная емкость, Тбайт 8
Форм-фактор, дюймов 3,5
Скорость вращения дисков, об/мин 7200
Интерфейс подключения SATA 6Gb/s
Объем кэш-памяти, МiB 128
Формат сектора, байт 512e
Скоростные
параметры
Интерфейс, Гбит/с 6 (макс.)
Диски, МiB/s 230 (тип.)
Задержка, мс 4,17
Энерго-
потребление, Вт
Режим простоя 6,2 (тип.)
Произвольное чтение 11,4
Ударопрочность,
(2 мс), G
Режим работы 70
При хранении 250
Диапазон
температур, °C
Режим работы От    0  до  55
При хранении От -40  до  70
Уровень шума, дБ На холостом ходу 34 (тип.)
Непрерывное использование 24 х 7
Габариты, мм 147х101,85х26,1
Вес, г 770
Число парковок головок, циклов 600 000
Время наработки на отказ (MTBF), час 2 000 000



Благодаря специальному дизайну блока головок конструкторам удалось создать 8-терабайтный накопитель без использования гелия. Из других важнейших характеристик следует отметить: скорость вращения магнитных дисков составляет 7200 об/мин, кэш — 128 MiB, максимальная постоянная скорость передачи данных — 230 МiB/s. Предназначен для непрерывной работы: 24 часа в сутки в течение 7 дней в неделю. Время наработки на отказ (MTBF) составляет 2 000 000 часов, гарантированное число циклов парковок магнитных головок — 600 000.



Конфигурация тестовой системы, особенности тестирования и некоторые результаты анализа указанных жестких дисков в конфигурациях одиночных накопителей и массива RAID 0, составленного из двух HDD MG05ACA800E, рассмотрены  в следующих частях  данной статьи.


>>    Часть 2
