Для систем с процессорами Ivy Bridge компания GIGABYTE выпустила материнскую плату GA-Z77X-UD5H, относящуюся к изделиям верхнего уровня
Евгений Рудометов
Сравнительно недавно компания Intel выпустила процессоры третьего поколения Intel Core. Данные мзделия были ранее известны как процессоры Ivy Bridge. Они созданы по новейшему технологическому процессу с масштабом литографии 22 нм.
Для поддержки указанных новейших процессоров компанией Intel были созданы и соответствующие наборы микросхем системной логики (чипсеты). Эти элементы, относящиеся к седьмой серии чипсетов, стали основой новых материнских плат, которые в кратчайшие сроки были созданы и выпущены в большом количестве всеми основными производителями данных важнейших компонентов настольных компьютерных систем.
Не осталась в стороне от этого процесса и компания Gigabyte. Эта компания создала на основе новейших компонентов перспективные модели материнских плат, обеспечивающие поддержку не только новейших процессоров Intel Core i7/i5/i3, Intel Pentium и Intel Celeron третьего (Ivy Bridge, 22 нм) поколения Intel Core, но и их одноименных предшественников, относящихся ко второму (Sandy Bridge, 32 нм) поколению Intel Core.
Одной из таких моделей является материнская плата Gigabyte GA-Z77X-UD5H (GA-Z77X-UD5H), созданная на основе чипсета Intel Z77 Express (Intel Z77) — старшего представителя седьмой серии чипсетов.
Остается добавить, что GA-Z77X-UD5H обладает широким набором функциональных возможностей и относится к изделиям верхнего уровня (High End).
Внешний вид материнской платы GA-Z77X-UD5H представлен на рис. 1. Основные параметры данной платы приведены в таблице 1.

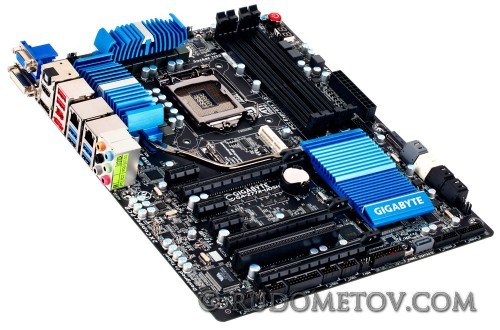

Рис. 1. Материнская плата Gigabyte GA-Z77X-UD5H
Таблица 1. Основные параметры Gigabyte GA-Z77X-UD5H
Элементы и подсистемы | Параметры |
Процессор | Intel Core i7/i5/i3, Pentium, Celeron, выполненные в конструктиве LGA1155 |
Чипсет | Intel Z77 Express |
Оперативная память | 4 DIMM DDR3 2400(OC)/1600/1333/1066, до 32 Гбайт |
Дисковые подсистемы | 5 SATA 6Gb/s, 1 eSATA 6Gb/s, 4 SATA 3Gb/s, 1 mSATA 3Gb/s, SATA RAID 0/1/5/10 |
USB | 6 USB 2.0 / 1.1, 10 USB 3.0 / 2.0 |
IEEE1394 | 2 IEEE1394a |
LAN | 2 Gigabit Ethernet (10/100/1000 Mbit/s) |
Порты задней панели | 1 D-Sub, 1 DVI-D, 1 Optical S/PDIF Out, 1 HDMI, 1 DisplayPort, 1 eSATA 6Gb/s 4 USB 3.0/2.0, 2 USB 2.0/1.1, 1 IEEE1394a, 2 RJ-45, 6 разъемов аудио |
Слоты | 1 PCI Express x16 (PCI EX16), 1 PCI Express x16 (PCI EX8), 1 PCI Express x16 (PCI EX4), 3 PCI Express x1, 1 PCI |
Форм-фактор | ATX, размеры материнской платы 305 мм х 244 мм |
Некоторые подробности архитектуры, структуры и основных компонентов материнской платы GA-Z77X-UD5H рассмотрены в следующей части данной статьи.
>> Часть 2
