Компания Gigabyte использует в своих материнских платах инновации Ultra Durable 3, повышающие надежность и энергоэффективность компьютерных систем
Евгений Рудометов
>> Часть 1
Еще одной инновацией, реализованной в Ultra Durable 3, является применение в материнских платах высоконадежность конденсаторов.
Не секрет, что надежность конденсаторов в традиционных решениях оставляет желать лучшего. Действительно, довольно часто причиной нестабильной работы компьютерных систем были именно данные элементы, число которых исчисляется многими десятками даже в платах начального уровня.
В материнских платах с Ultra Durable 3 применяются специальные конденсаторы с твердым электролитом. Средний срок службы таких элементов, выпускаемых известными японскими производителями, достигает 50 000 часов, что превышает пять лет непрерывной работы. Таким образом, использование данных высоконадежных элементов способствует увеличению ресурса бесперебойной эксплуатации материнских плат.
А еще конденсаторы с твердым электролитом обладают крайне низкими электрическими потерями. Это улучшает их работу в качестве фильтров. Кроме того, низкие потери уменьшают их теплообразование, что не только продлевает их ресурс, но и улучшает температурный режим электронных схем и снижает расход энергии. Остается добавить, что качественные конденсаторы повышают устойчивость и надежность работы электронных схем, в составе которых используются такие конденсаторы.
Кстати, оценивая уменьшение теплообразования, нельзя не отметить еще две инновации, реализованные в Ultra Durable 3.
Первая из них — это использование в архитектуре материнских плат дросселей с ферритовыми сердечниками. Они являются неотъемлемой частью преобразователей и фильтров в схемах преобразователей источников питания.
Ранее в составе таких схем использовались дроссели со стальными сердечниками. Они были технологичны и дешевы, однако с повышением рабочих частот, что связано с использованием высокопроизводительных компонентов, стальные дроссели стали плохо справляться со своими функциями.
В новых моделях материнских плат, созданных согласно инноваций Ultra Durable 3, использует более дорогие ферритовые сердечники. Ферритовые сердечники дросселей выполнены из сплава оксида железа и других металлов, который обладает свойством дольше удерживать электромагнитную энергию при высоких частотах по сравнению со стальными. Это приводит к меньшим потерям энергии и к уменьшению электромагнитного излучения, что упрощает разработку компактных вариантов дизайна и увеличивает надежность компьютерных систем.
Вторая инновация — это применение в источниках питания специальных транзисторов (MOSFET — МОП), обладающих низким сопротивлением в открытом состоянии (Low RDS(on)). Эти мощные транзисторы играют важную роль в подаче питания на высокопроизводительные процессоры и другие компоненты материнской платы, необходимые для работы современных ресурсоемких приложений и игр. Использование новых транзисторов в цепях питания позволяет повысить уровень энергосбережения, уменьшить требования к системам охлаждения транзисторов, уменьшить локальные нагревы материнской платы.
Остается добавить, что снижение температуры элементов, достигаемое за счет использования новых элементов и применения нового дизайна материнских плат, позволяет упростить систему охлаждения микросхем чипсета и элементов преобразователя процессора. В результате системы охлаждения можно создавать без традиционного вентилятора на главной микросхеме чипсета, применяя только радиаторы, соединенные тепловыми трубками.
Указанные нововведения позводили полностью переработать дизайн материнских плат и на основе новейших элементов выпустить ряд линеек, отличающихся между собой функциональными возможностями и ценой. Один из примеров приведен на Рис. 2.

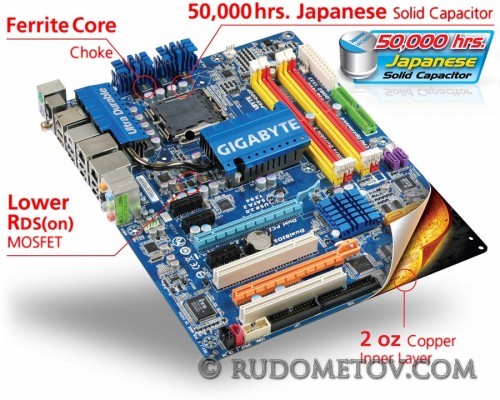

Рис. 2. Пример материнской платы с реализацией Ultra Durable 3
В дополнение к описанным нововведениям в современных материнских платах Gigabyte реализованы и другие интересные аппаратно-программные средства, способствующие увеличению надежности, производительности и энергоэффективности компьютерных систем.
Среди них необходимо отметить, например, технологию Dynamic Energy Saver Advanced, призванную обеспечить экономное использование электроэнергии за счет динамического изменения числа используемых фаз питания, в результате чего повышается эффективность использования энергопитания.
А еще есть много дополнительных аппаратных опций и множество фирменных утилит. Но это темы уже других статей.
