Материнские платы, являющиеся важнейшими компонентами современных компьютеров и работающие на высоких частотах, требуют особых условий производства, обеспечиваемых на специальных заводах
Евгений Рудометов
>> Часть 2

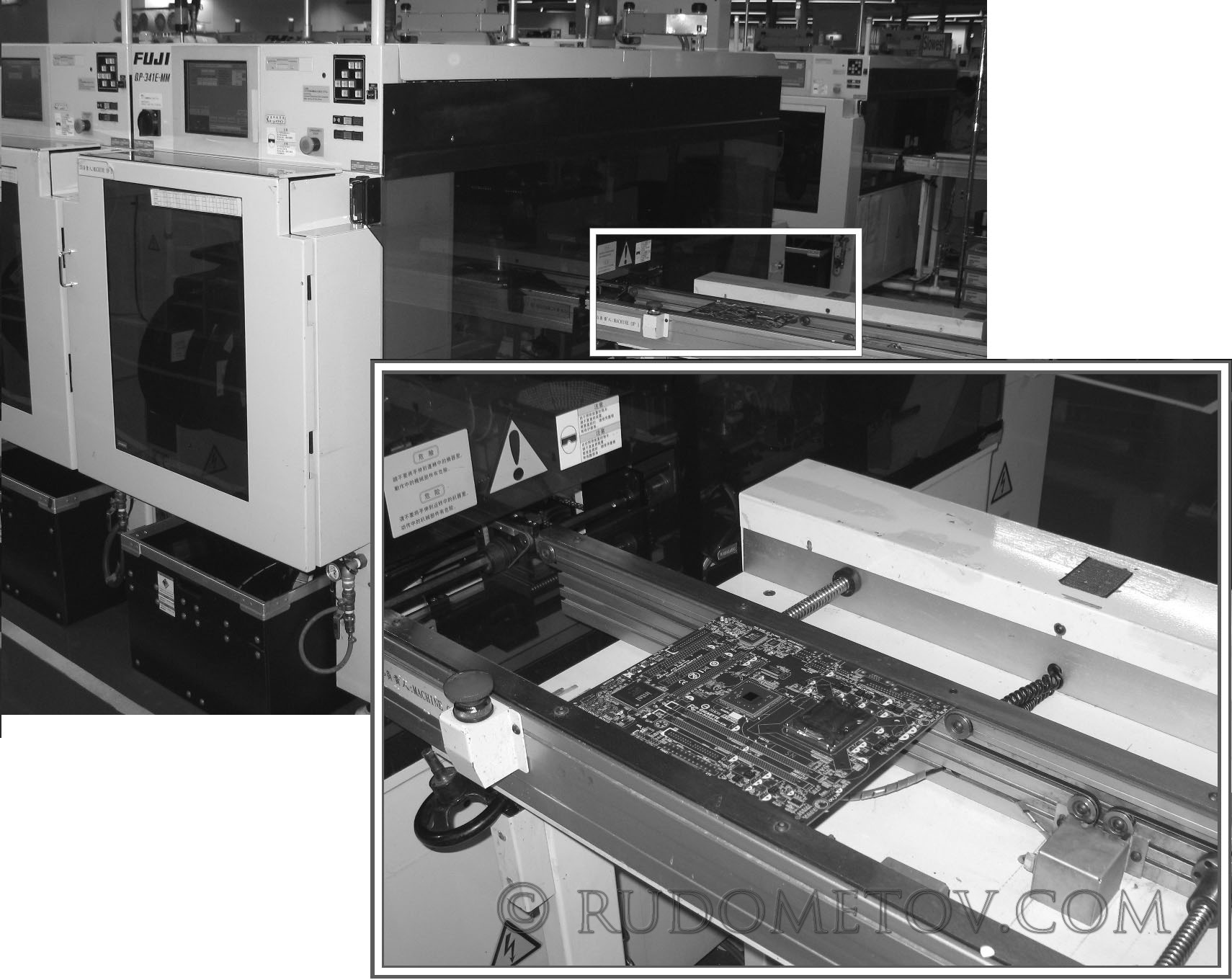

В процессе сборки первыми на специально подготовленные печатные платы (PCB) в специальных станках автоматически припаиваются северные и южные мосты чипсетов (Фото 3), микросхемы которых поступают из специальных лент.
Фото 3. Первые микросхемы на плате
После установки на плату главных компонентов добавляются остальные микросхемы и электронные элементы, которые устанавливаются в соответствующих машинах.

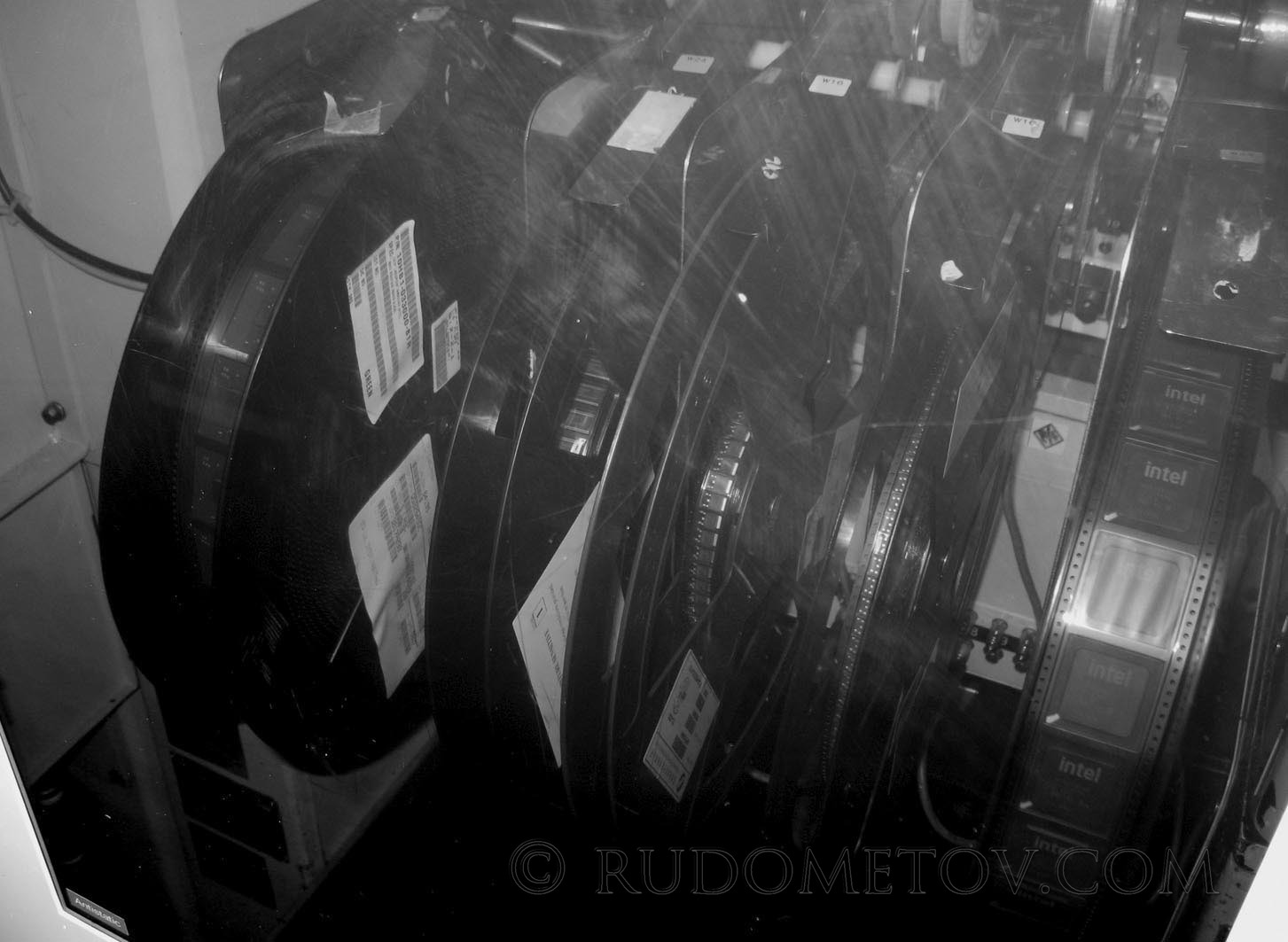

Здесь следует обратить внимание, что электронные компоненты, предусматривающие поверхностный монтаж, подаются из рулонов лент (Фото 4).
Фото 4. Рулоны с элементами
Часть таких рулонов в специальных контейнерах поступает на завод уже заправленными и хранятся в специальных условиях в отсутствие пыли и влаги. Особенно жесткие условия хранения предназначены для функционально сложных элементов, таких как северные и южные мосты, а также часть контроллеров. Таким дорогостоящим элементам уделяется особое внимание.

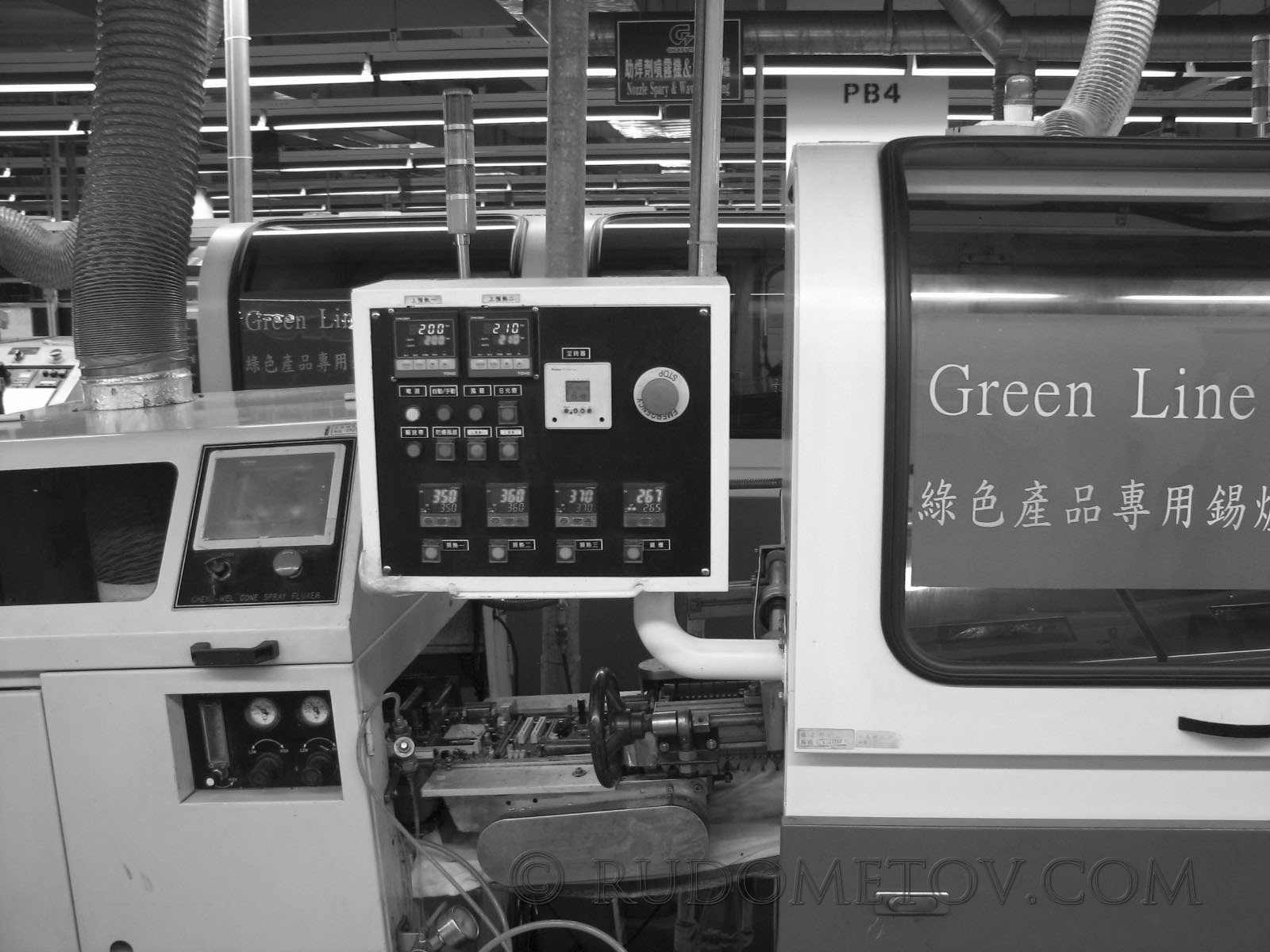

Все процессы установки и пайки микросхем и мелких элементов автоматизированы и практически не требуют вмешательства людей. Каждый этап управляется встроенными компьютерами. Результаты работы отображаются на различных мониторах, установленных для контроля операторами (Фото 5).
Фото 5. Системы контроля

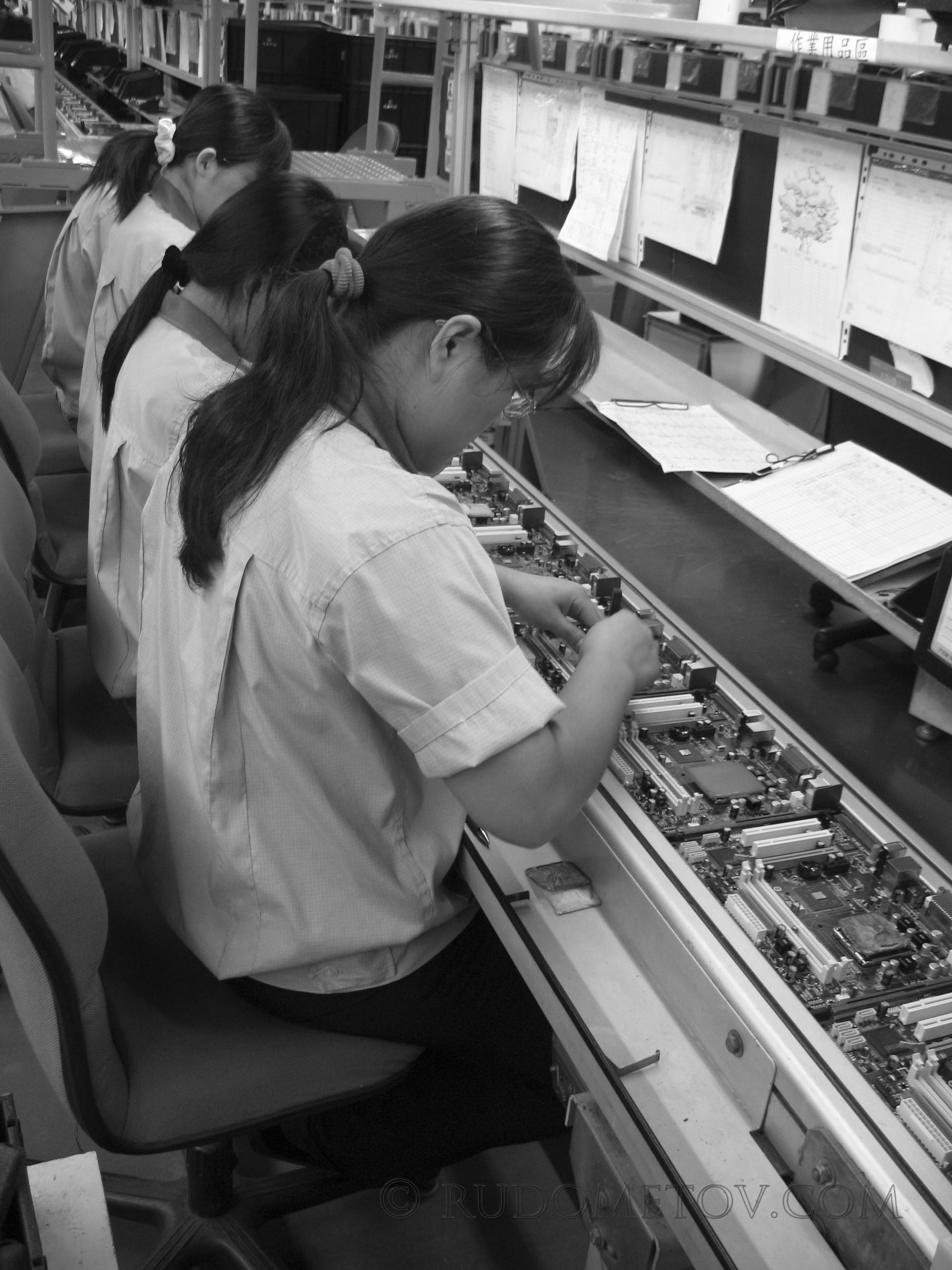

Несмотря на высокую степень автоматизации, часть операций по установке компонентов осуществляется вручную. К таким компонентам относятся, например, процессорный сокет, разъемы, конденсаторы. Установа этих элементов осуществляется на конвейере. Скорость конвейера доволно высока. Чтобы работник не отвлекался, все необходимые элементы находятся рядом с ним в специальных упаковках. Если же элементы заканчиваются, то специальный человек быстро пополняет запасы, не отрывая работника конвейера. Все направлено на бесперебойную работу конвейера.
Фото 6. Ручная установка элементов
Дальнейшие этапы производства материнских плат рассмотрены в следующей части данной статьи.
