Для зарядки батарей ультрамобильных электронных изделий можно использовать устройство Power Bank NV-SJ1020
Евгений Рудометов
Продлить автономную работу ультрамобильных электронных устройств, к которым относятся планшеты, смартфоны, аудио и видеоплееры и т. п., можно с помощью мобильных зарядных устройств, например, Power Bank NV-SJ1020.
Внешний вид устройства Power Bank NV-SJ1020 представлен на рис. 2, основные параметры — в таблице 1.

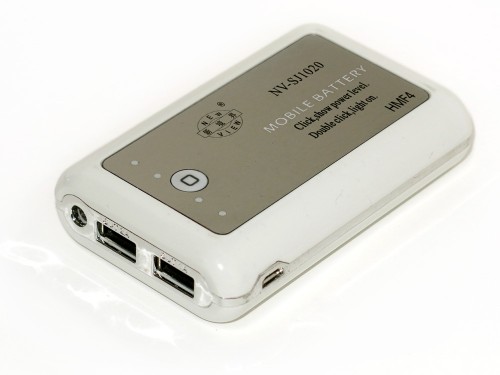

Рис. 1. Внешний вид Power Bank NV-SJ1020
Таблица 1. Основные параметры Power Bank NV-SJ1020
| Встроенный аккумулятор | Емкость, мА*ч | 8400 | |
| Тип | Литий-ионный | ||
| USB (Output) |
№1 | Напряжение, В | 5.0 |
| Ток, А | 2 | ||
| №2 | Напряжение, В | 5.0 | |
| Ток, А | 1 | ||
| MicroUSB (Input) |
Напряжение, В | 5.0 | |
| Ток, А | 1 | ||
| Индикатор | Кол-во, шт | 4 | |
| Тип | Светодиоды | ||
| Габариты, мм | 98х70х21 | ||
| Вес, г | 182 | ||
Конструктивно Power Bank NV-SJ1020 выполнен в пластиковом корпусе, выполненном в форме плоского параллепипеда (рис. 1, рис. 2), углы и грани которого скруглены.

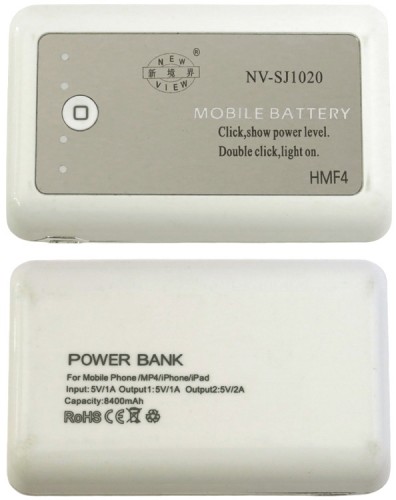

Рис. 1. Верхняя и нижняя стороны Power Bank NV-SJ1020
На одном из торцов находятся два порта USB, которые предназначены для зарядки мобильных устройств. Один порт обеспечивает ток 2 А при напряжении 5 В. Второй порт обеспечивает ток 1 А при напряжении 5 В.
На одной из двух скругленных граней находится порт Micro USB, служащий для зарядки встроенной в устройство литий-ионной батареи. Он рассчитан на ток 1 А при наряжении 5 В.
На верхней грани корпуса расположена кнопка и четыре индикаторных светодиодов, которые указывают на уровень заряда внутренней батареи: четыре горящих светодиода — 100% заряда, три — 75%, два — 50%, один — 25%. Индикация включается нажатием на кнопку.
Кстати, Power Bank NV-SJ1020 можно использовать еще и как фонарик, включаемый двойным нажатием на кнопку.
Указанные элементы представлены и описаны на рис. 3.

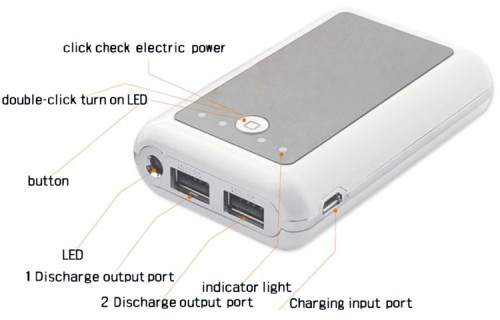

Рис. 3. Порты, индикаторы и кнопка Power Bank NV-SJ1020
Для анализа возможностей Power Bank NV-SJ1020 был выбран планшет iPad первого поколения. При этом перед тестированием внутренняя батарея данного устройства была специально разряжена до 2%.
Как показало тестирование, весь запас энергии полностью заряженного Power Bank NV-SJ1020, переданный через двухамперный порт USB, позволил зарядить iPad от уровня 2% до 72%, то есть энергия внутренней батареи была увеличена на 70%.
Анализируя полученные оценки, вполне возможно, что некоторые пользователи обратят внимание на кажущиеся несоответствие между объявленной энергоемкостью Power Bank NV-SJ1020 и величиной энергии, переданной аккумулятору планшета. Однако следует учитывать, что в процессе передачи энергии часть ее теряется в цепях преобразователей. Ниже приведена численная оценка эффективности (можно сказать, что это аналог кпд).
Емкость аккумулятора iPad первого поколения составляет, как известно, ~6613 мА*ч (24,8 Вт*ч / 3,75 В). В процессе зарядки аккумулятору был передан заряд ~4630 мА*ч (70% заряда батареи iPad). Учитывая, что объявленная производителем емкость Power Bank NV-SJ1020 равна 8400 мА*ч, эффективность преобразования составила ~55%.
Оценка эффективности показала, что около половины накопленной энергии Power Bank NV-SJ1020 теряется в процессе преобразований. Как уже однажды упоминалось, потеря энергии — это не дефект конструкции, а проявление законов физики и химии, хотя следует признать, что встречаются модели зарядных устройств, обеспечивающие более эффективное преобразование накопленной энергии в аналогичных экспериментах.
