Евгений Рудометов


 >>    Часть 2


Плата создана согласно спецификациям Ultra Durable 3 используются  твердотельные конденсаторы повышенной надежности, транзисторы с пониженным сопротивлением канала, ферритовые дроссели с низкими потерями.

Для поддержания оптимальных тепловых режимов основной микросхемы чипсета iX58 и элементов VRM инженеры Gigabyte использовали компактные радиаторы, соединенные тепловыми трубками.

Обеспечению высокой производительности способствует подсистема памяти, рассчитанная на использование модулей памяти DDR3-1333/1066/800. В режиме разгона возможно использование более скоростных моделей памяти.

В архитектуре материнской платы присутствуют два видеослота PCI Express 2.0 x16. Возможно использование еще одного видеослота стандарта PCI Express 2.0 x4 (Рис. 4).

Здесь следует отметить, что слоты спецификации 2.0 обеспечивают удвоенную полосу частот по сравнению с решениями предудущей спецификации. Остается отметить, что наличие нескольких видеослотов (более одного) обеспечивает поддержку режимов SLI/CrossFireX.



GA-EX58-UD4 004

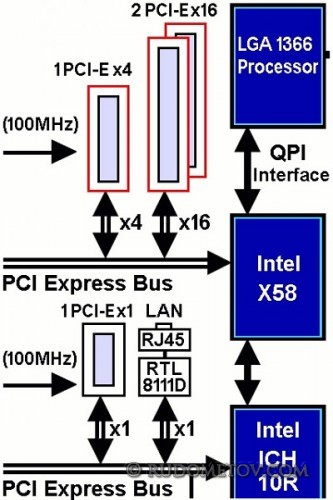

Рис. 4.  Слоты видеоадаптеров в GA-EX58-UD4



За управление устройствами ввода-вывода в материнской плате GA-EX58-UD4 используется микросхема ICH10R. Кроме традиционных интерфейсов PCI, PCI Express, USB и SATA, она поддерживает еще и функции RAID для накопителей SATA2 (3Gb/s), которых может быть до шести штук.

Возможности ICH10R конструкторы дополнили микросхемой GIGABYTE SATA2. Она обеспечивает два дополнительных порта SATA2 с RAID, а также предоставляет еще и порт IDE для двух устройств.

В архитектуре GA-EX58-UD4 используются один канал Gigabit (10/100/1000 Mbits/s) LAN, созданный на основе микросхемы Real 8111D.

Для поддержки аудиовозможностей использован качественный аудиокодек ALC888 стандарта High Definition Audio с соотношением «сигнал/шум» 106 дБ.

Энергоснабжение элементов материнской платы GA-EX58-UD4 осуществляется через систему импульсных преобразователей. При этом для процессора предусмотрено 8-канальная схема с двумя полевыми транзисторами на канал, но лишь одним драйвером на два канала, Такая конфигурация означает, что конструкторы фактически использовали 4-канальную схему (Gigabyte называет ее «виртуальной» 8-канальной).

Питание северного моста чипсета и модулей памяти осуществляется двухканальными преобразователями.

Для повышения экономичности энергопитания используется технология Gigabyte DES Advanced. Данная технология подразумевает возможность динамического переключения числа активных фаз в зависимости от загрузки процессора.

Для отображения числа активных фаз на плате имеется массив из восьми светодиодных индикаторов, с помощью которого пользователь может отслеживать переключение количества фаз питания процессора в реальном времени.

Средства мониторинга обеспечивают контроль напряжений, температуры, вращения вентиляторов.

В дополнение к аппаратным средствам в GA-EX58-UD4 реализованы традиционные фирменные разработки: @BIOS, Q-Flash, Virtual Dual BIOS, Download Center, Xpress Install, Xpress Recovery2, EasyTune, Dynamic Energy Saver Advanced, Time Repair, Q-Share. Часть из них используется в режимах overclocking.

Результаты тестирования материнской платы GA-EX58-UD4, созданной и выпущенной компанией Gigabyte, приведены  в следующей части  данной статьи.
